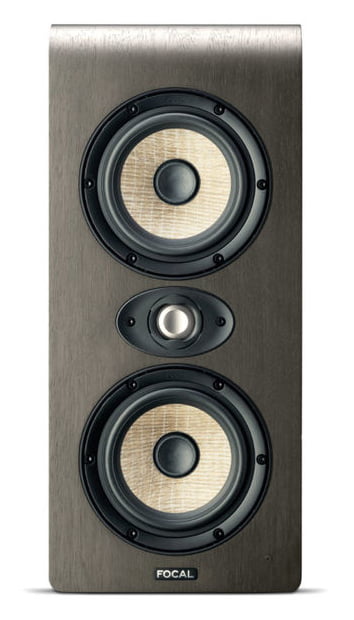

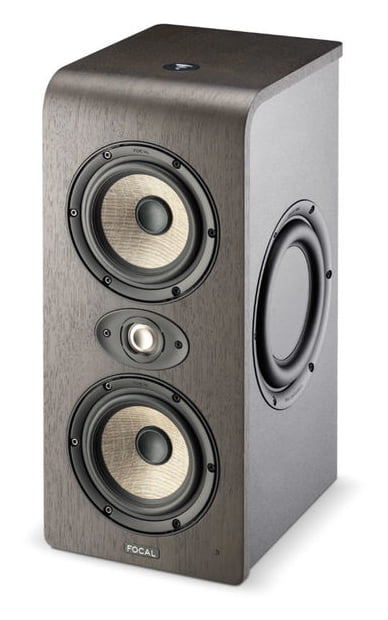

Focal Shape Twin - aktiver Studio-Monitor, ausgestattet mit 2 Lautsprechern von 5", entworfen, um zuverlässige Überwachungsgenauigkeit für Audioingenieure, Produzenten und Musiker in Heim-, Projekt- und kommerziellen Studios zu bieten. Er hat ein elegantes Finish mit Nussbaumfurnier, das die Oberseite und die Front des aus MDF gefertigten Gehäuses bedeckt, das einen 1"-M-Tweeter und zwei 5"-Woofer beherbergt. Der untere Lautsprecher arbeitet im Frequenzbereich von 40 bis 180 Hz, während der obere Lautsprecher im Frequenzbereich von 40 Hz bis 2,5 kHz arbeitet. Jeder Lautsprecher wird durch eine Class-AB-Verstärkung verstärkt.
Das Design mit zwei 8"-passiven Radiatoren bietet eine erweiterte Bassfrequenzleistung und ermöglicht gleichzeitig die physische Platzierung des Monitors nahe der Wand. Die TMD-Aufhängung und der Induktivitätsneutralschaltkreis tragen zur erhöhten Linearität und minimalen Verzerrung im Frequenzgang des Monitors von 40 Hz bis 35 kHz bei.

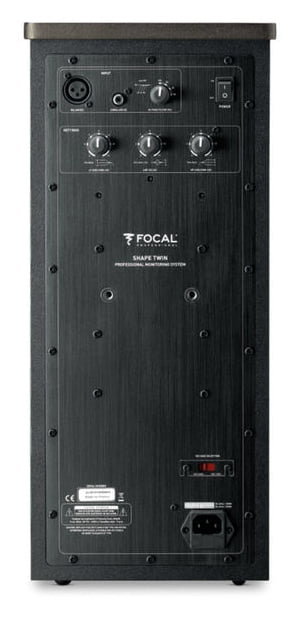

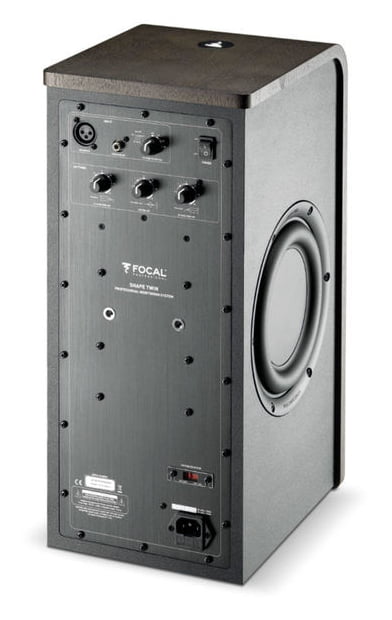

Die Eingänge umfassen einen balancierten 3-poligen XLR-Anschluss und einen unbalancierten RCA-Coaxialanschluss auf der Rückseite, die auch einen 3-Band-EQ mit einem einstellbaren Hochpassfilter bieten.
Die TMD-Aufhängung optimiert die harmonische Absorption, um eine kolbenartige Bewegung über das gesamte Audiospektrum zu gewährleisten. Zwei Ringe wurden in die Aufhängung integriert. Der Durchmesser und die Position dieser Ringe werden basierend auf der Flexibilität der Aufhängung, deren Dehnung, der Resonanzfrequenz und der Ziel-Frequenzgangkurve des aktiven Lautsprechertreibers bestimmt. Diese Technologie bietet eine lineare Frequenzgangkurve zwischen 1 kHz und 2 kHz und reduziert signifikant die Verzerrung in diesem Bereich. Der Mitteltonbereich profitiert somit von einer erhöhten Neutralität und trägt zur Genauigkeit des Gesamt-Stereobildes bei.
N.I.C. (Neutral Inductance Circuit) bietet einen extrem stabilen magnetischen Schaltkreis. Die Lösung besteht aus einem Faraday-Ring, dessen Abmessungen, Materialien und Positionierung optimiert wurden, sodass das Magnetfeld nicht mehr von der Position der Sprachspule, dem Strom oder der Frequenz des durchfließenden Stroms beeinflusst wird. Dies erhöht die Frequenzantwort am oberen Ende des Spektrums und optimiert somit das Crossover mit dem Tweeter, während gleichzeitig die harmonische Verzerrung und die Intermodulation reduziert werden.
Flax-Cone-Lautsprecher
Die Entwicklung der Lautsprecherkonustechnologien ist Teil der Kernkompetenz von Focal. Die Sandwichkonen, die für die Woofer verwendet werden, bestehen aus einer Schicht Flachsfasern, die zwischen zwei Schichten Glasfaser eingebettet sind. Flachsfasern sind doppelt so leicht wie Glasfasern und haben eine geringe Elastizität. Die Zusammensetzung von 80% Zellulose erzeugt hervorragende
Dämpfungseigenschaften. Diese Technologie hat sich als erhebliche Verbesserung gegenüber dem Polyglaßkonus in Bezug auf Gewicht, Steifigkeit und Dämpfung erwiesen.
Der M-förmige Tweeter
Focal hat seinen berühmten Aluminium/Magnesium-Inverted-Dome-Tweeter weiter verbessert, indem zwei signifikante Innovationen eingeführt wurden: die M-förmige Kuppel und die neu gestaltete Aufhängung. Die M-förmige umgekehrte Kuppel bietet zwei wesentliche Vorteile. Ihre Direktivität ist sogar geringer als die eines umgekehrten Kuppeltweeters, was eine größere Flexibilität in Bezug auf die Hörposition ermöglicht. Mechanisch verleiht die M-Form der Kuppel viel mehr Steifigkeit und reduziert gleichzeitig die Verzerrung. Darüber hinaus bietet die Poron-Aufhängung eine linearere Frequenzgangkurve unter 6 kHz, was das Crossover mit dem Woofer verbessert. Auch die magnetische Komponente wurde optimiert, da eine Sprachspule mit einem Kapton-Rahmen signifikant den Wirbelstrom und somit die Verzerrung reduziert. Das Horngehäuse, in dem der Tweeter entworfen wurde, bietet gleichmäßige horizontale und vertikale Direktivität.

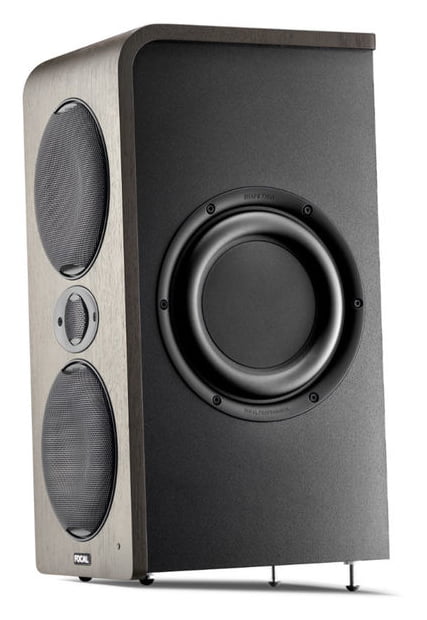

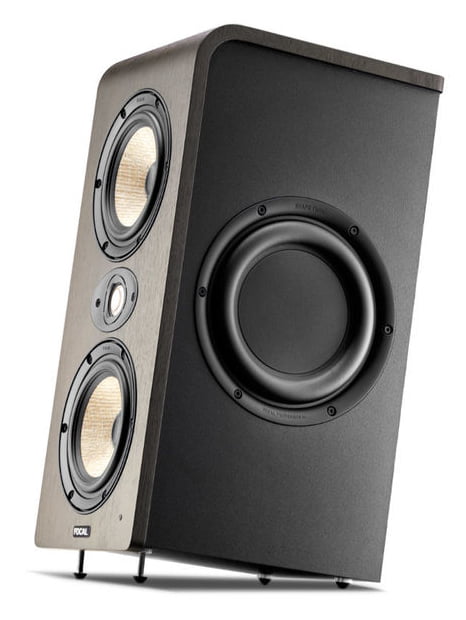

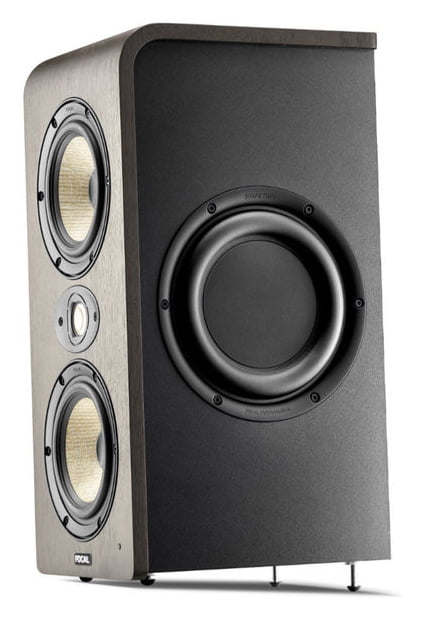

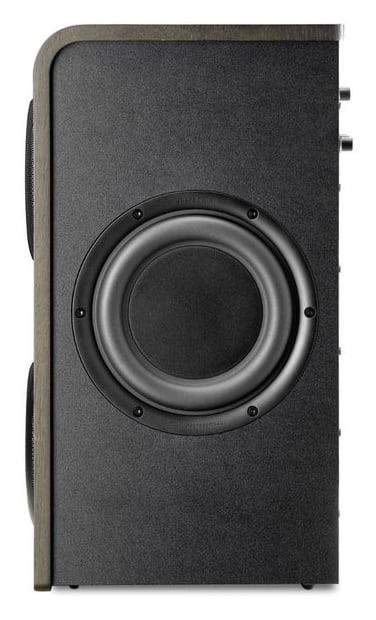

Doppelter passiver Radiator
Der 8"-doppelte passive Radiator adressiert eine häufige Herausforderung bei Nahfeldmonitoren: die Kombination aus kompaktem Design, erweitertem Frequenzgang im unteren Ende und komfortabler Positionierung. Wenn tragbare Systeme ihre Grenzen in Bezug auf die Integration erreichen, ist die ideale Lösung des passiven Radiators erforderlich, jedoch können je nach Frequenz und Lautstärke Balancierungsmodi auftreten. Um dieses Phänomen auszugleichen, verbinden sich zwei U-förmige Aufhängungen, die gegenüberliegend positioniert sind, mit den passiven Membranen und gewährleisten eine perfekte Symmetrie während der Auslenkungs- und Rückzugsbewegungen.
Verstärkung
Die Class-AB-Verstärkung wurde gewählt, um eine optimale Kontrolle über den dynamischen Bereich des Audiosignals zu gewährleisten. Jeder 5"-Lautsprecher wird von einem dedizierten Verstärkerkanal mit 80 W betrieben, der den Tonbalance unabhängig von der Lautstärke gewährleistet. Shape Twin verfügt über einen Comb-Filter für hohe und niedrige Frequenzen (Shelving HF: ± 3 dB bei 4,5 kHz, Shelving LF: ± 6 dB bei 250 Hz). Ein einstellbares Crossover mit Verstärkung bei 160 Hz (± 3 dB) ermöglicht es Ihnen, Reflexionen zu korrigieren, die durch die Installation auf einem Mischpult oder in der Nähe einer reflektierenden Oberfläche verursacht werden. Ein einstellbarer Hochpassfilter löst alle Probleme aufgrund von tiefen Frequenzen in der Nutzung, sowie beim Crossover bei Verwendung eines Subwoofers.
Der Monitor wird mit vier entkoppelbaren Spitzen geliefert, die in der Höhe verstellbar sind, um Probleme zu lösen, die durch Monitore entstehen, die sich nicht auf der gleichen Höhe wie der Hörer befinden. Der Winkel verändert die Montagehöhe, um am besten zur Höhe des Toningenieurs zu passen. Eine intelligente Finishberührung der Spitzen ist die Gummibeschichtung, die die

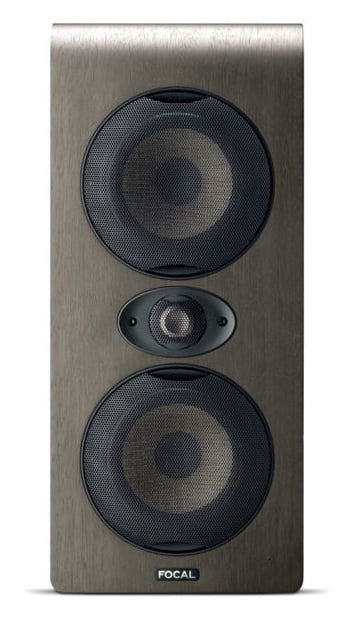

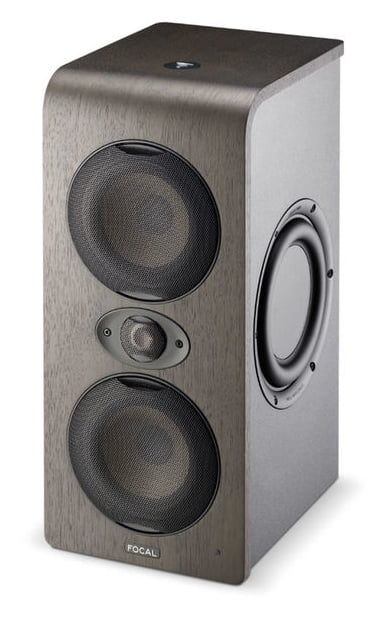

Isolation der Lautsprecher im Verhältnis zu ihrem Ständer verbessert. Der Monitor wird mit drei speziellen Schutzgittern für die beiden Lautsprecher und den Tweeter geliefert. Besonderes Augenmerk wurde auf die Effizienz gelegt, mit einem Design, das es ermöglicht, die Gitter ohne Werkzeuge zu entfernen oder zusammenzubauen. Für die Wand- oder Deckenmontage gibt es zwei M6-Gewindebohrungen auf der Rückseite des Lautsprechers.
Technische Spezifikationen:
- Typ: Aktiv 2.5-Wege
- Lautsprecher: 2 x 5"/ 130 mm
- Tweeter: 1 x 1"/ 25 mm, aus Aluminium/Magnesium in M-Form
- Radiator: 2 x 8"/ 210 mm passive Membranen
- Verstärker für tiefe Frequenzen: 80 W, Klasse AB
- Verstärker für mittlere Frequenzen: 80 W, Klasse AB
- Verstärker für hohe Frequenzen: 50 W, Klasse AB
- Eingänge:
- 1 x 3-poliger XLR (balanciert)
- 1 x RCA Coaxial (unbalanciert)
- Eingangsimpedanz:
- XLR: 10 kOhm
- RCA: 10 kOhm mit Empfindlichkeitskompensation
- Frequenzgang: 40 Hz bis 35 kHz (± 3 dB)
- Max. SPL: 110,5 dB SPL (Spitze bei 1 m)
- Hochpassfilter: Full-range, 45 Hz, 60 Hz oder 90 Hz (Q = 0.707)
- Equalizer:
- Tiefe Frequenzen: bis zu 6 dB Boost/Cut bei 250 Hz (Shelving)
- Mittel-Tiefe Frequenzen: bis zu 3 dB Boost/Cut bei 160 Hz (Peak, Q = 1)
- Hohe Frequenzen: bis zu 3 dB Boost/Cut bei 4,5 kHz (Shelving)
- Gehäusematerial: MDF von 0,6"/ 15 mm
- Finish: Vinyl, echtes Nussbaumfurnier und schwarze Farbe
- Automatische Abschaltfunktion: nach ca. 30 Minuten ohne Signal
- Deaktivierung des Standby-Modus: Signalüberwachung über 3 mV
- Stromversorgung: 220-240 VAC (Sicherung T2AL / 250 V)
- Energieverbrauch: <0,5 W
- Montagelöcher: 2 M6-Gewindebohrungen
- Abmessungen (H x B x T): 478 x 211 x 279 mm
- Gewicht: 11 kg
