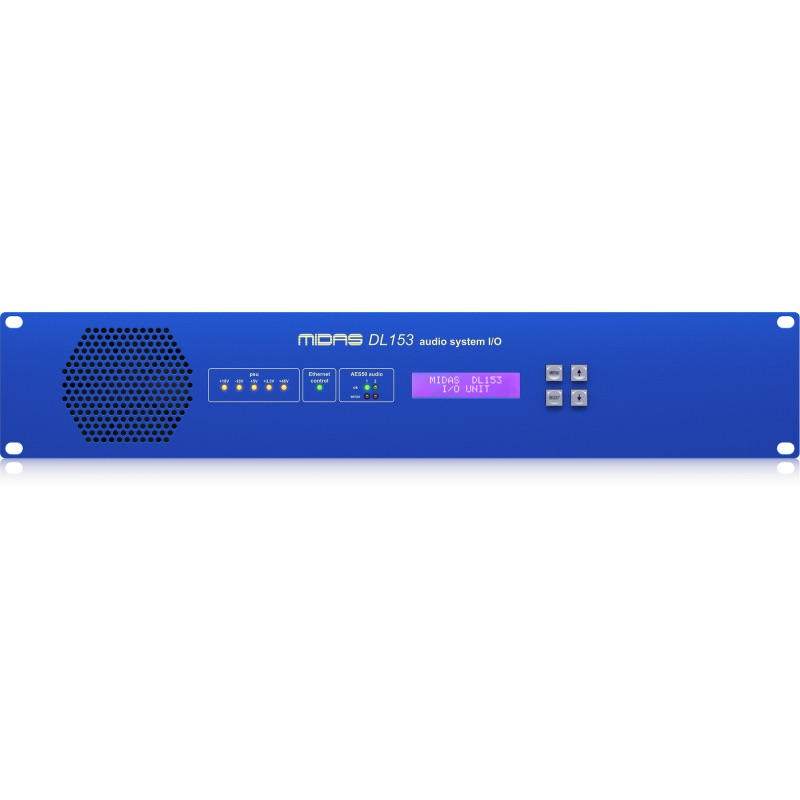

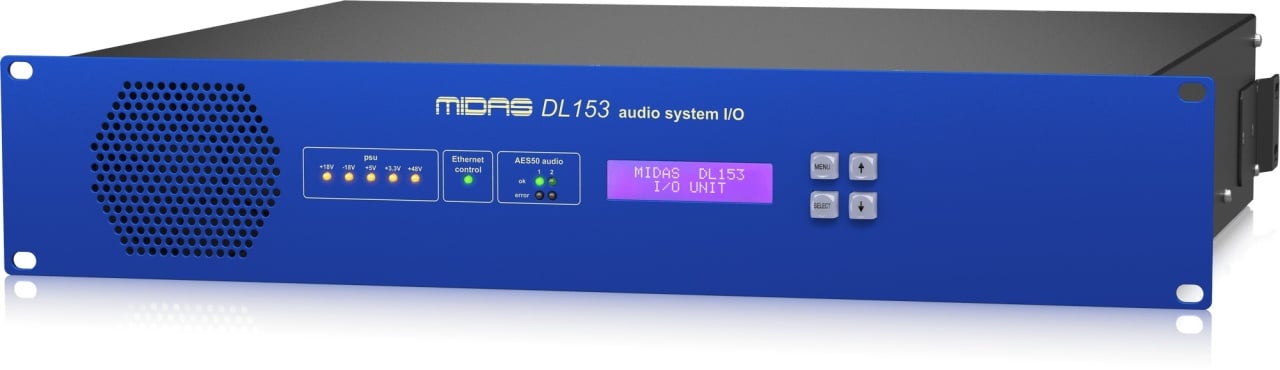

Midas DL153

DL153 ist eine digitale Stagebox im 2U-Format für 19"-Racks mit 16 Mikrofon-/Line-Eingängen und 8 Line-Ausgängen. Sie ist ausgestattet mit Midas-Vorverstärkern

mit 2,5 dB Schritten und zwei AES50-Ports für Redundanz. Die DL153 integriert sich mit den digitalen Mischpulten Midas PRO und M32 und bietet eine digitale Snake-Verbindung zwischen FoH und Bühne.

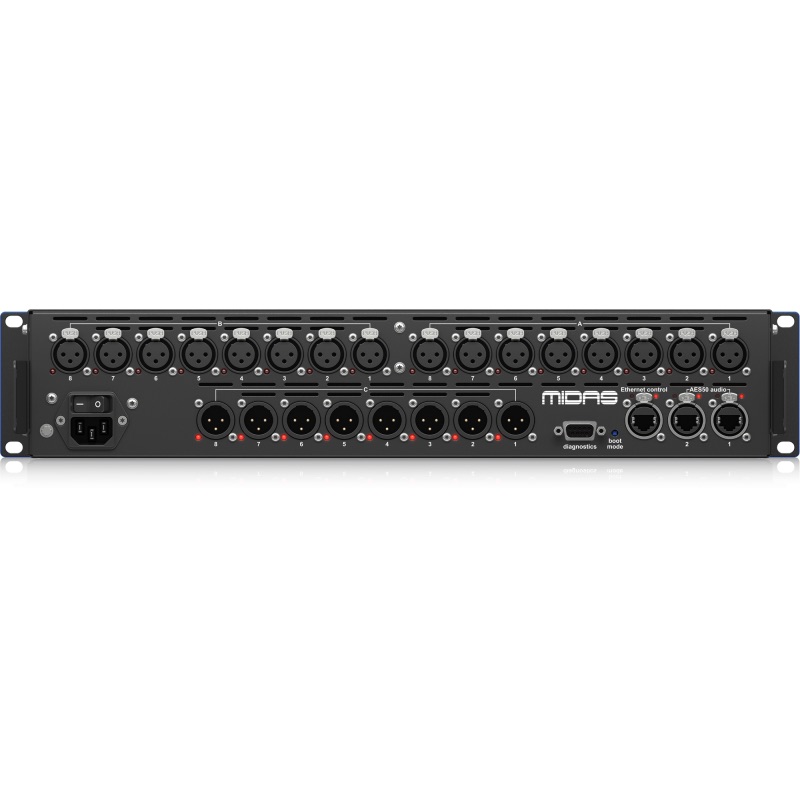

Externe Verbindungen

• Primäre analoge Eingänge: Mikrofon-/Line-Eingänge - XLR-balancierte Anschlüsse - 10 kΩ Last
• Primäre analoge Ausgänge: Hauptausgänge - XLR-balancierte Anschlüsse - 50 Ω Quelle
• Primäre digitale Eingänge: XLR-Anschlüsse - 110Ω
• AES50-Verbindungen: Neutrik Ethercon mit Statusanzeige
• Diagnosesteckverbindung: 9-poliger D-Typ weiblich
• Stromanschlüsse: IEC - 100-240 V AC~50-60 Hz ±10%

Audio-Spezifikationen

• Maximaler Eingangspegel:
• Mikrofon/Line (bei Einheit Gain): +21 dBu
• Mikrofon/Line (bei -2,5 dB Gain): +24 dBu
• CMR bei 1 kHz (typisch):
• Mikrofon (bei Einheit Gain): > -70 dB
• Mikrofon (bei 40 dB Gain): > 90 dB

Geräusch:

• EIN Mikrofon bei 40 dB Gain: -126 dBu
• Ausgangsgeräusch bei Einheit Gain: -86 dBu
• Frequenzgang: 20 Hz - 20 kHz ±0,5 dB
• Verzerrung bei 1 kHz: Eingang zu Ausgang (0 dB): < 0,01%
• Trennung zwischen Kanälen bei 1 kHz: Kanal zu Kanal: < -90 dB
• Maximaler Ausgangspegel: Line-Ausgänge (in 600Ω): +21 dBu
• Dynamikbereich bei 1 kHz: 22 Hz - 22 kHz (bei Einheit Gain): > 107 dB ungewichtet (20 Hz - 20 kHz)

Stromversorgung

• Spannung: 100 V AC bis 240 V AC ±10%
• Frequenz: 50 Hz bis 60 Hz
• Verbrauch:

Physikalisch

• Höhe: Ca. 88,1 mm (2U)
• Breite: Ca. 482,6 mm
• Tiefe: Ca. 380 mm
• Netto-Gewicht: Ca. 6,5 kg
• Betriebstemperaturbereich: +5°C bis 45°C

Digitale Eingänge

• Stecker: AES3 (zwei Kanäle digitales Audio) auf XLR mit 3 Pins
• Abtastrate: Akzeptiert jede Frequenz zwischen 32 kHz und 96 kHz
• Bypass: Der Abtastrate-Wandler kann deaktiviert werden

Digitale Ausgänge

• Stecker: AES3 (zwei Kanäle digitales Audio) auf XLR mit 3 Pins
• Abtastrate: 48 kHz, 96 kHz oder automatische Verfolgung der Eingänge
• Bypass: Der Abtastrate-Wandler kann deaktiviert werden
• Wortlänge: 16-, 20- oder 24-Bit
