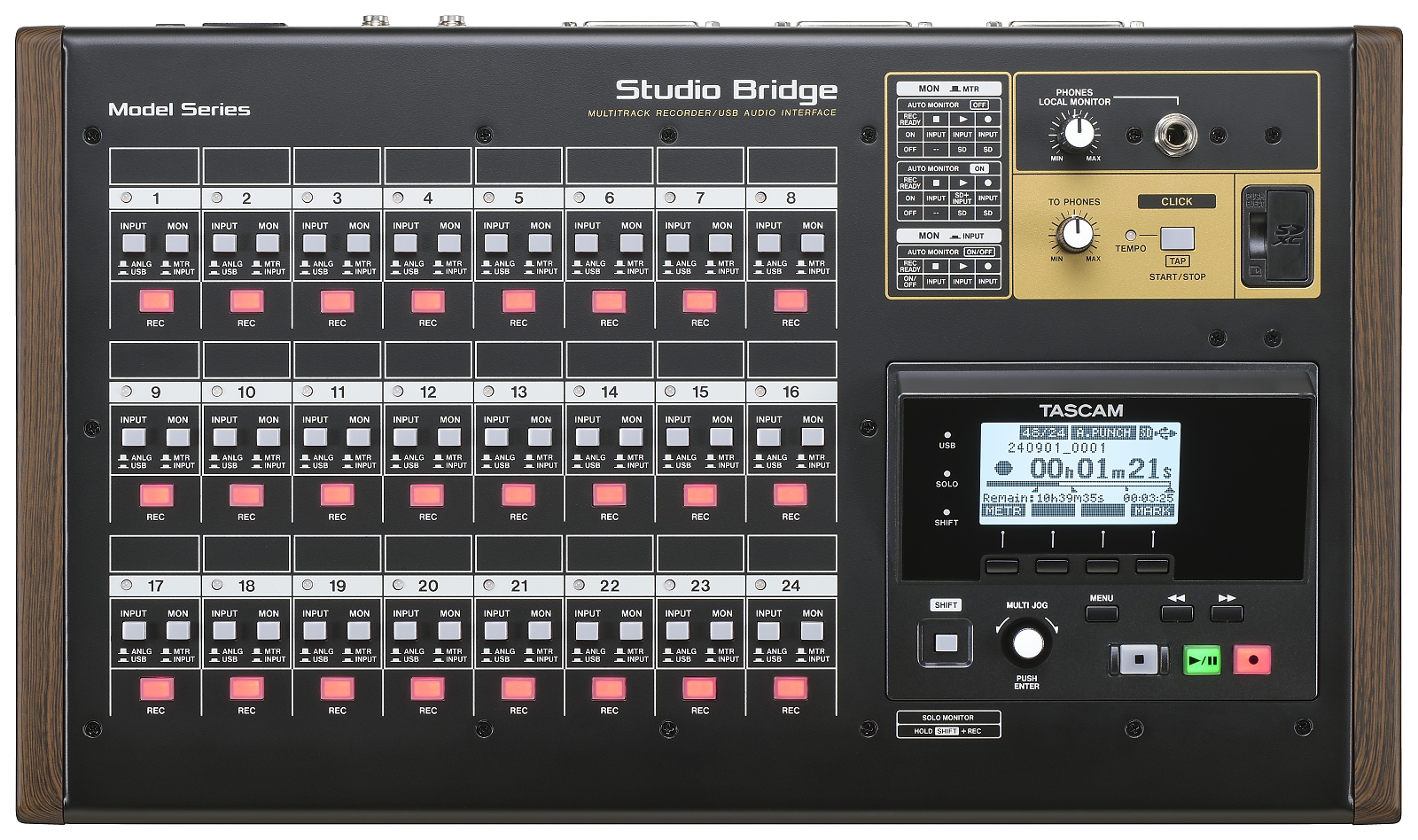

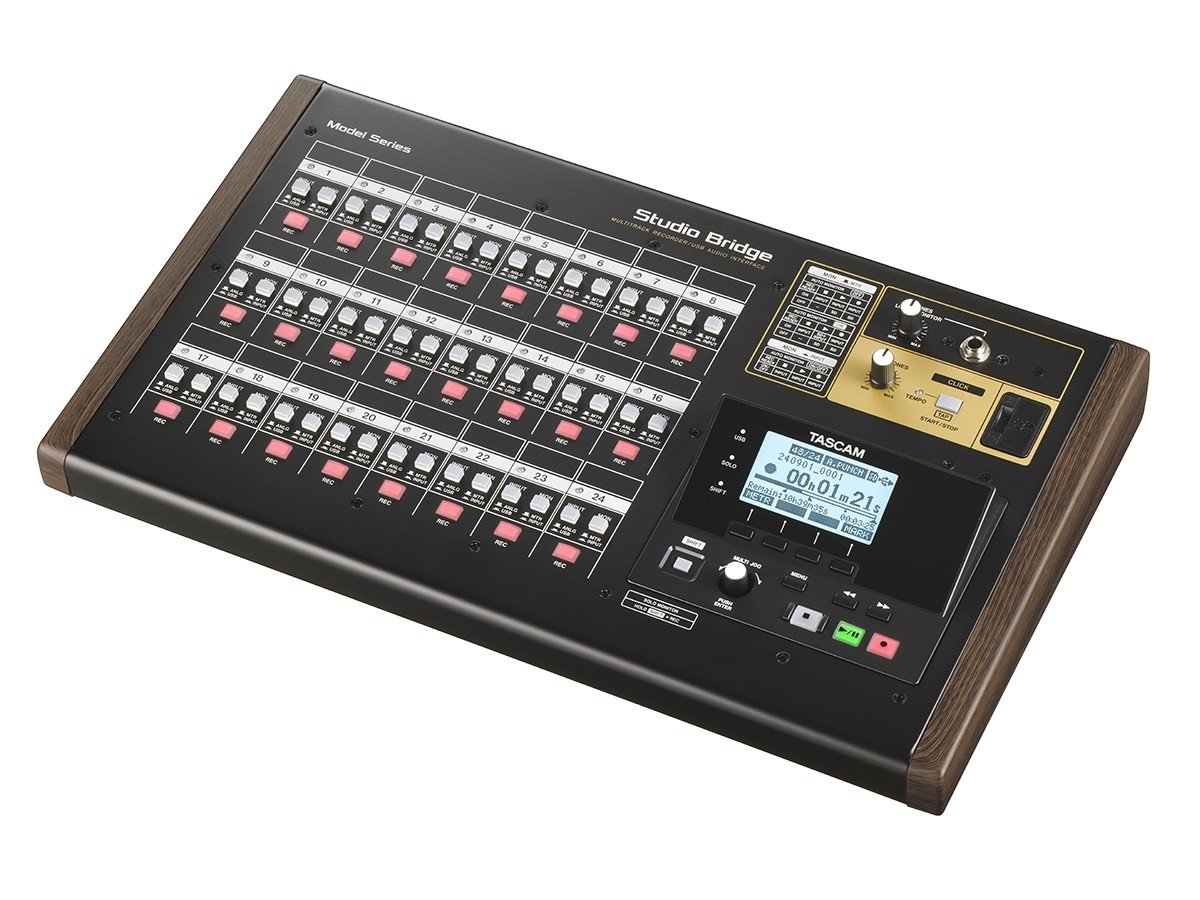

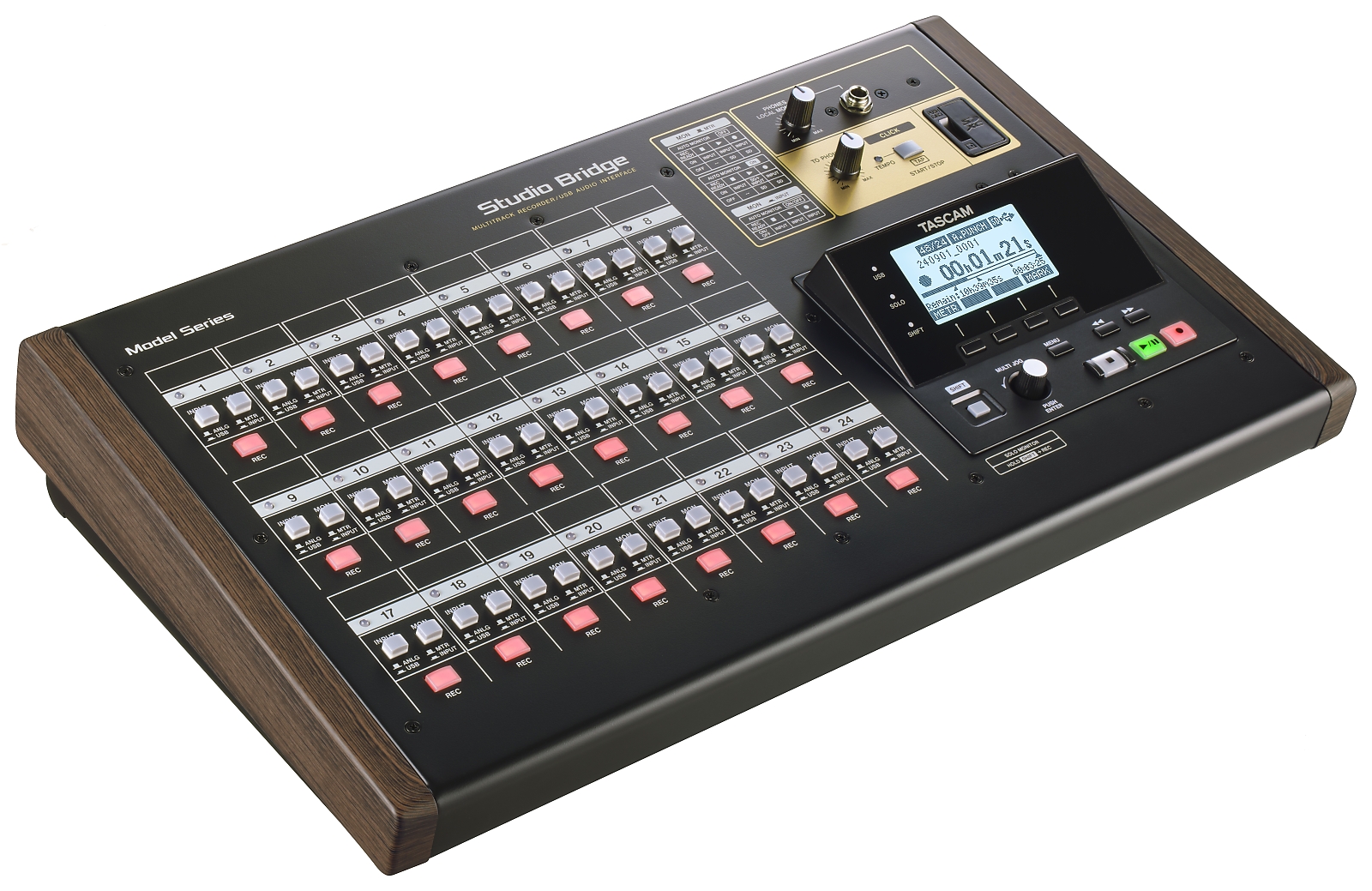

Tascam Studio Bridge

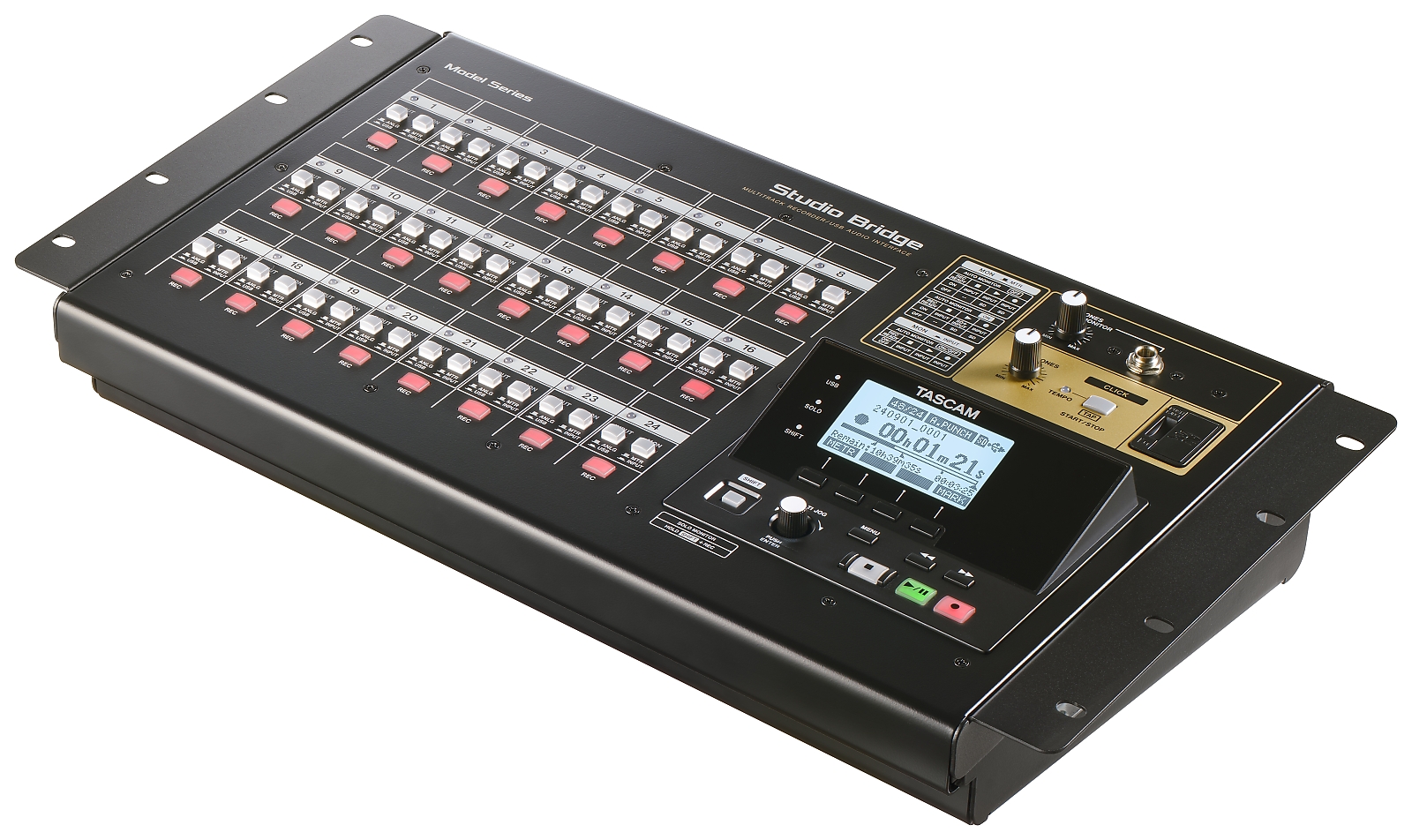

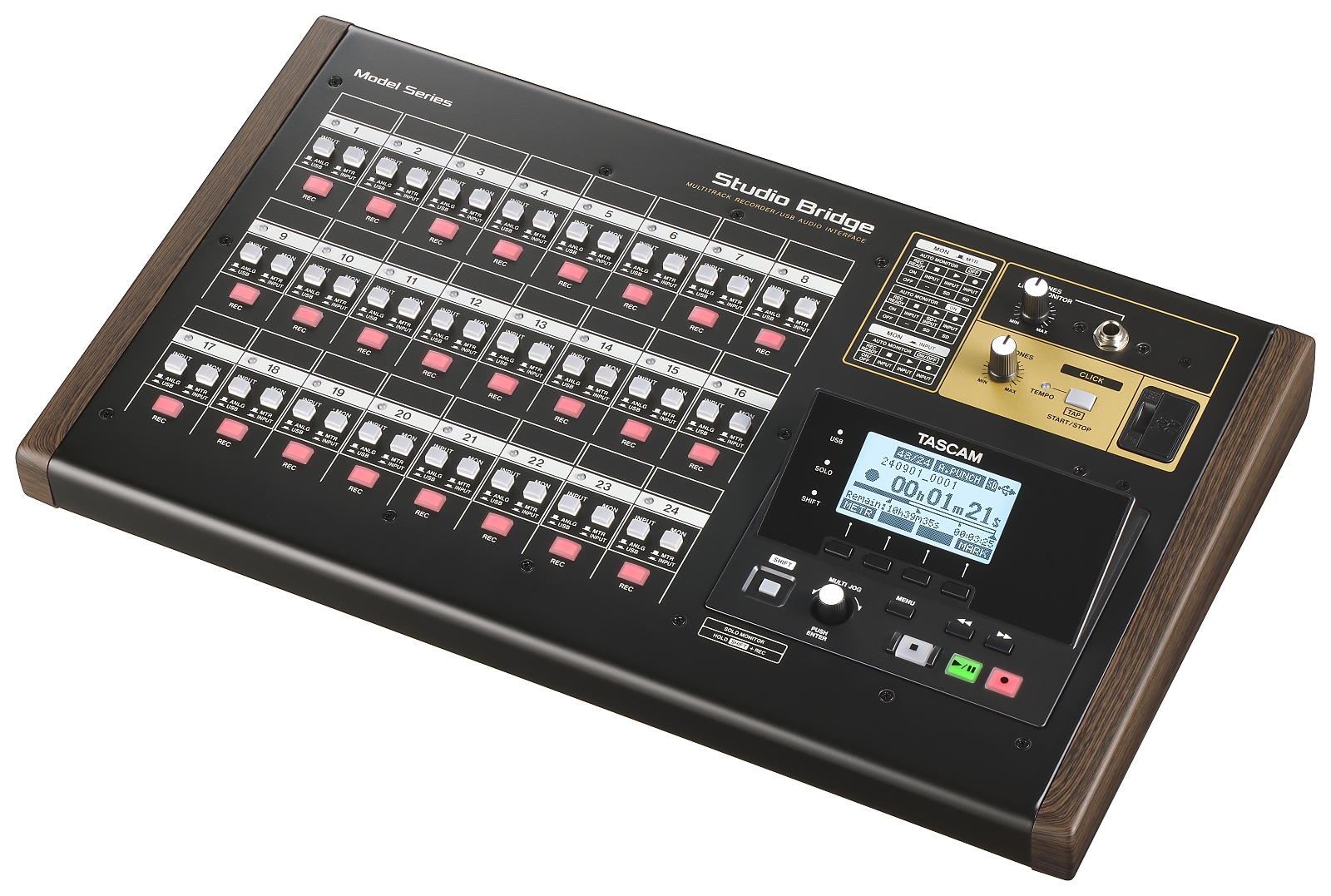

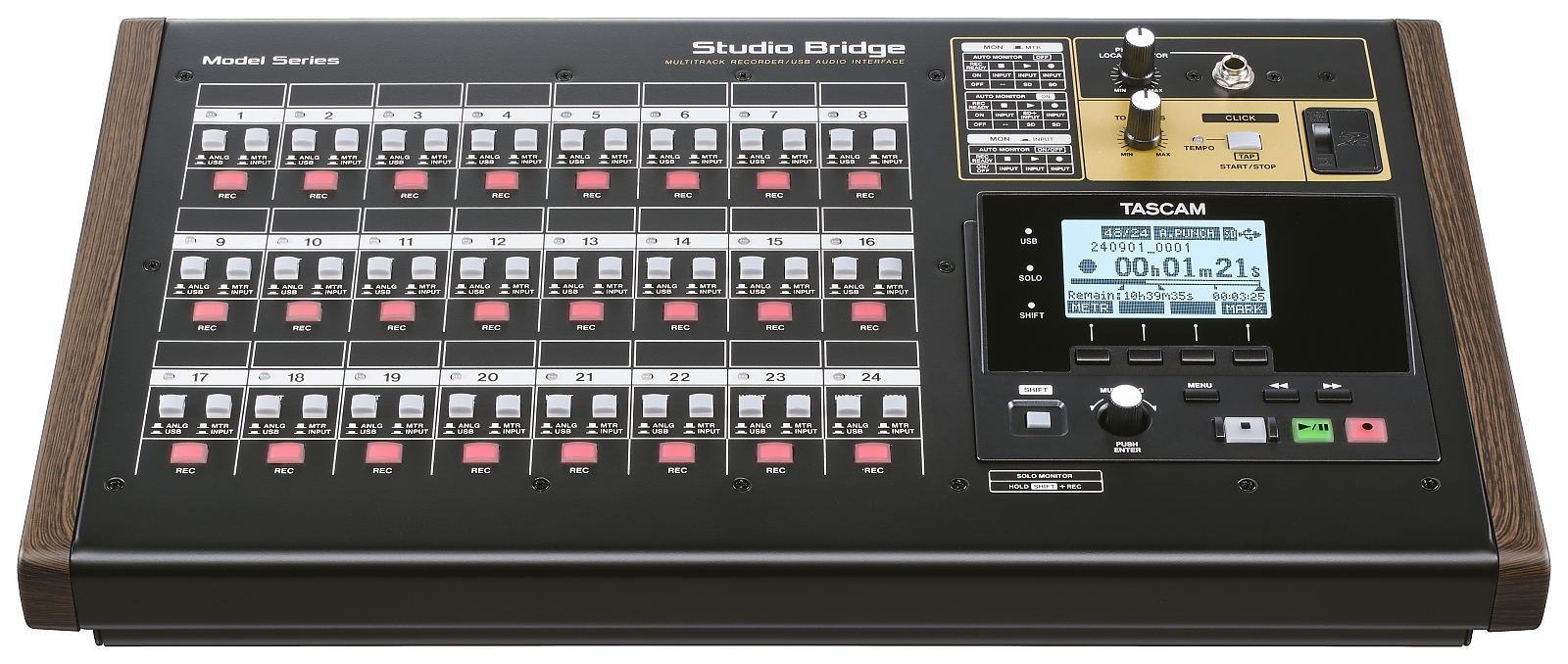

Studio Bridge ist ein Multitrack-Recorder mit 24 Spuren und einer USB-Audio-Interface. Er unterstützt die Aufnahme auf SDXC SD-Karten und bietet 24 analoge Ein- und Ausgänge DB25. Er verfügt über DAW-Kontrolle und REC READY über HUI/MCU, eine spezielle Einstellungsanwendung mit Meter Bridge sowie MIDI in/out für die USB MIDI-Interface und MIDI-Synchronisation.

Wesentliche Merkmale:

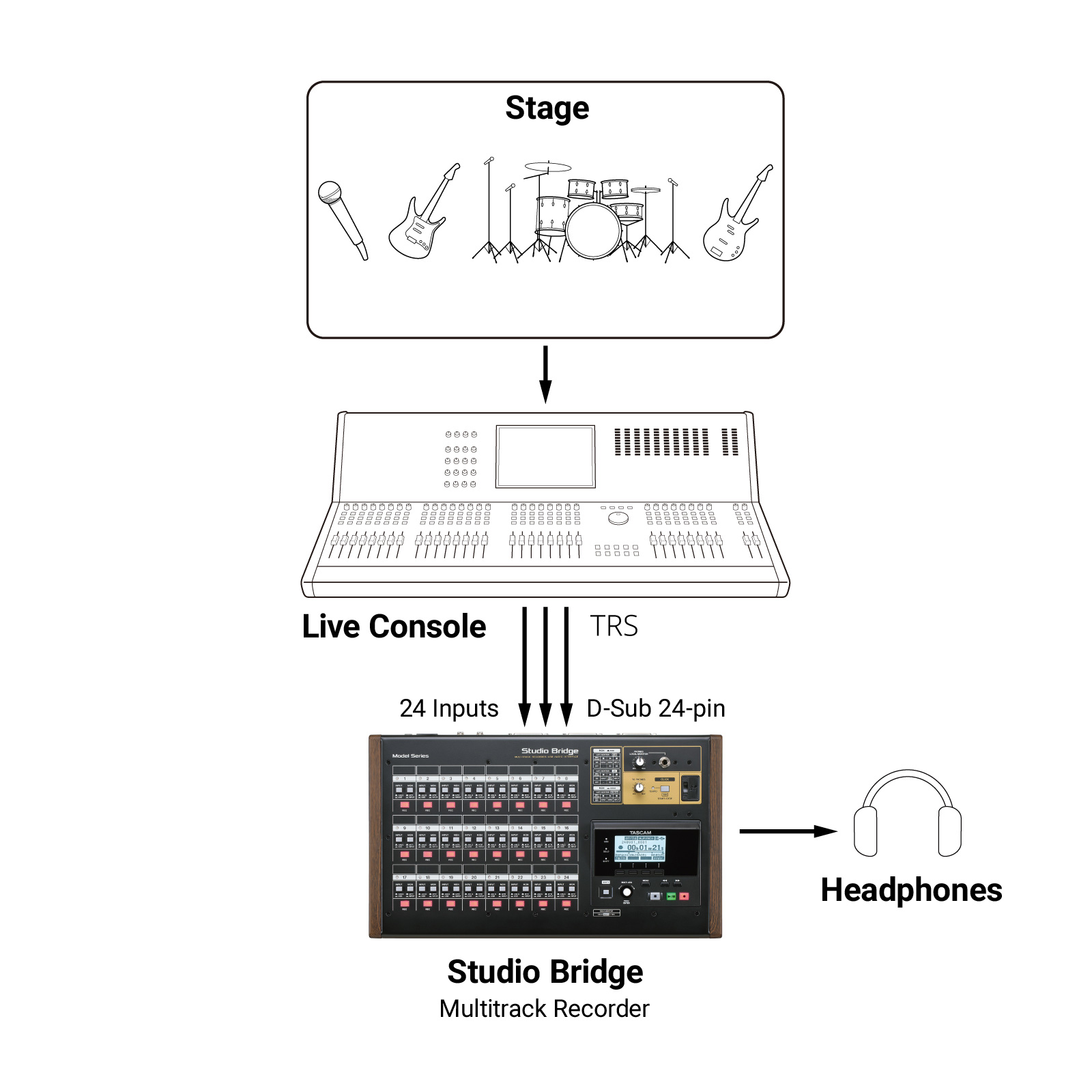

• Multitrack-Recorder mit 24 Spuren unter Verwendung von SDXC SD-Karten (Unterstützung für Punch-In/Out)

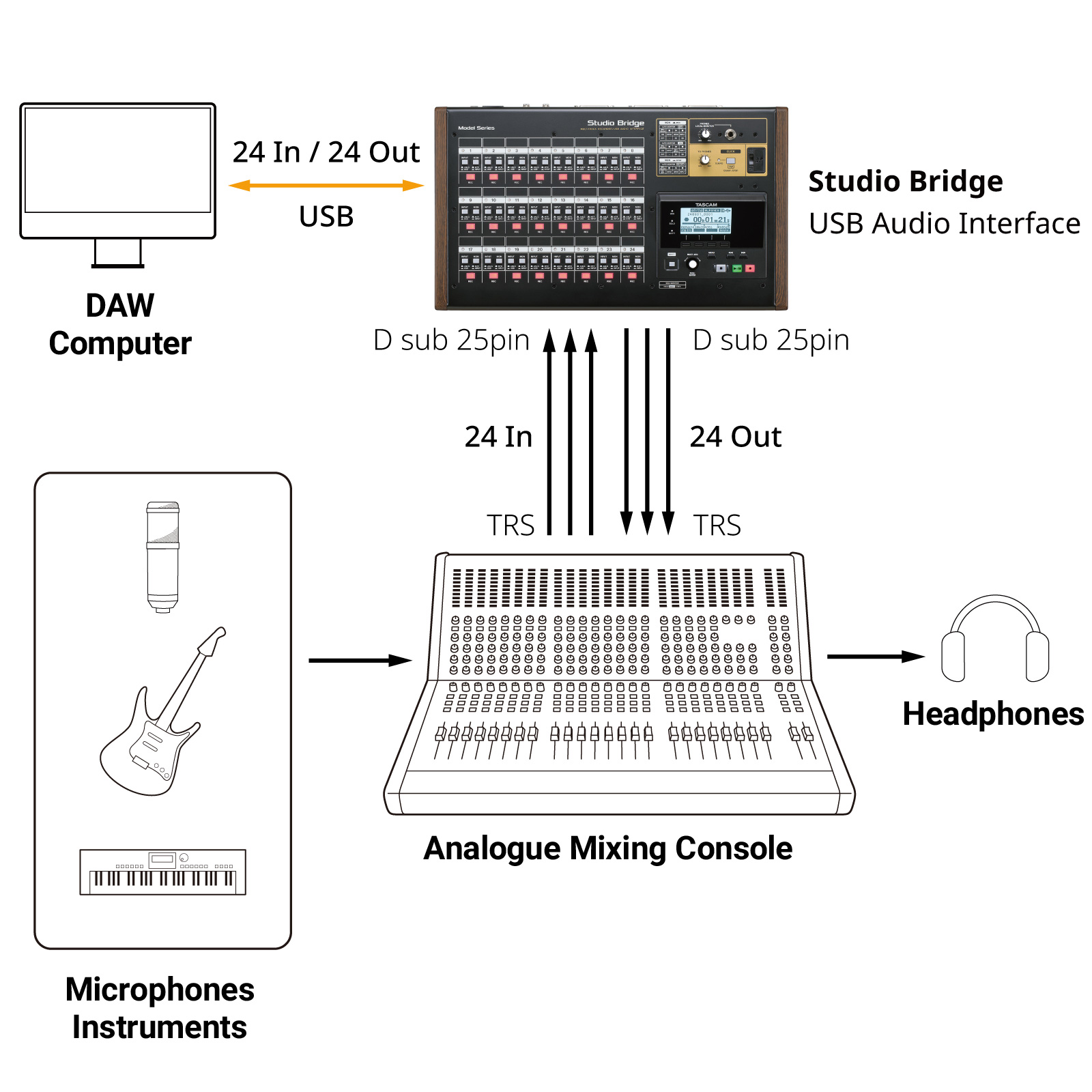

• USB-Audio-Interface 24-IN/24-OUT

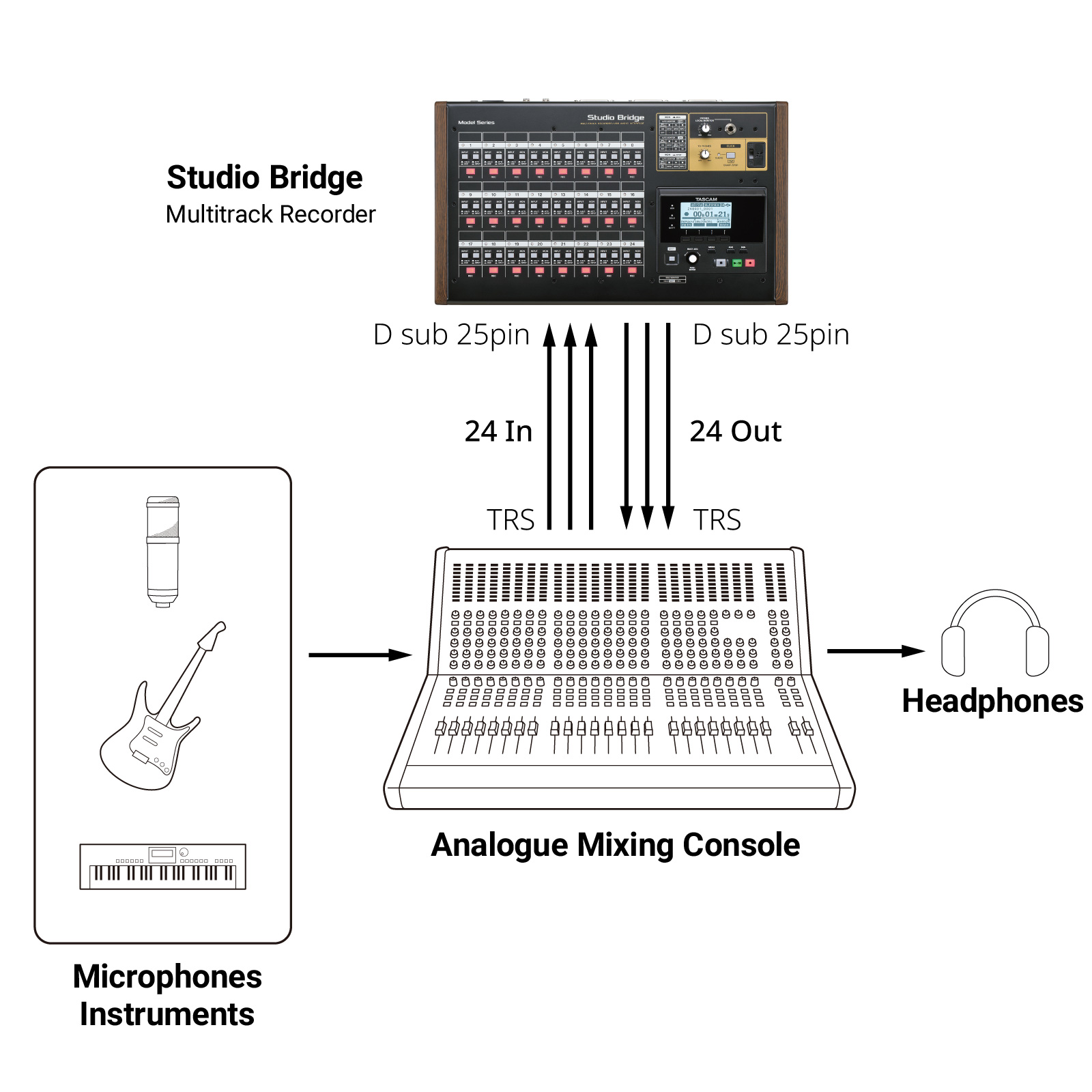

• 24 analoge Line-Level Ein- und Ausgänge DB25

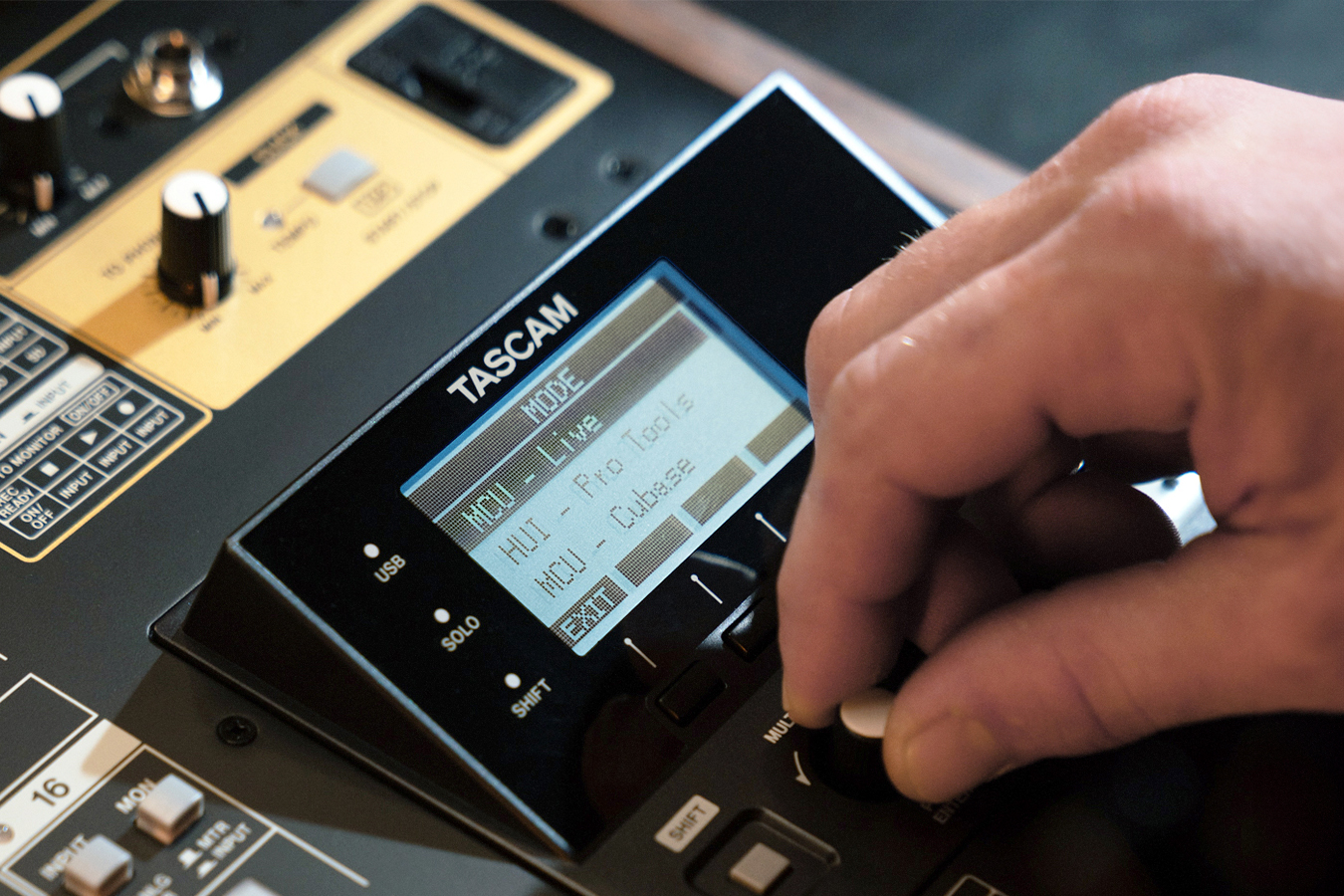

• DAW-Transportkontrolle und REC READY-Kontrolle über HUI/MCU
• Dedizierte Einstellungsanwendung mit Meter Bridge

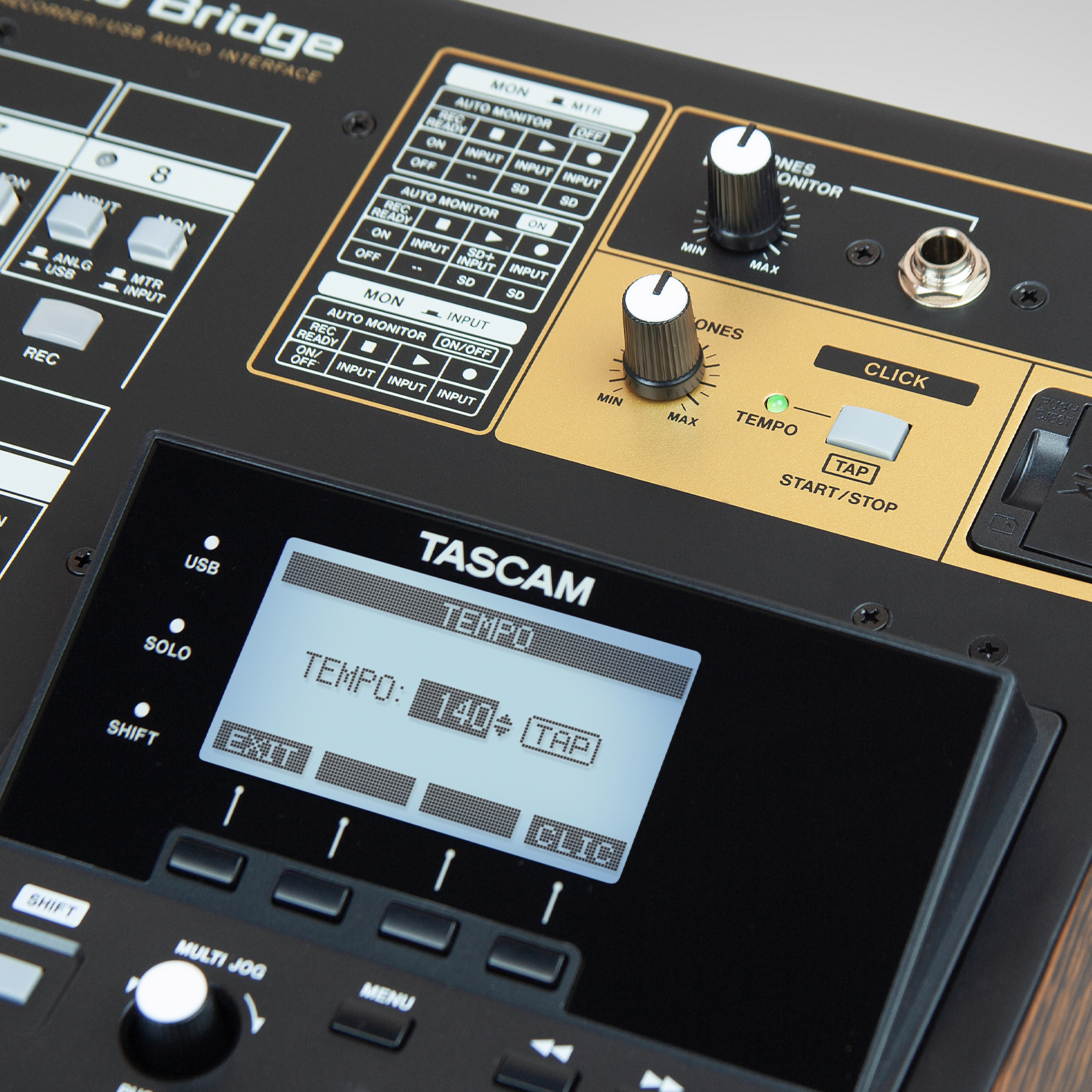

• MIDI in/out ermöglicht USB MIDI-Interface und MIDI-Synchronisation, Audio-Click-Ausgang von 1/4" mit Tempo-Kontrolle

Technische Spezifikationen:

• Unterstützte Medien: SD (512 MB - 2 GB), SDHC (4 GB - 32 GB), SDXC (64 GB - 512 GB) (Klasse 10 oder höher)
• Aufnahmeformat: WAV (BWF)
• Wiedergabeformat: WAV (BWF)
• Abtastrate: 44.1/48 kHz
• Bit-Tiefe: 16-Bit / 24-Bit
• Maximale Anzahl an Aufnahme-Spuren: 24
• Maximale Anzahl an Ein- und Ausgängen: Eingänge: 24 / Ausgänge: 24

Spezifikationen für analoge Audio-Ein-/Ausgänge

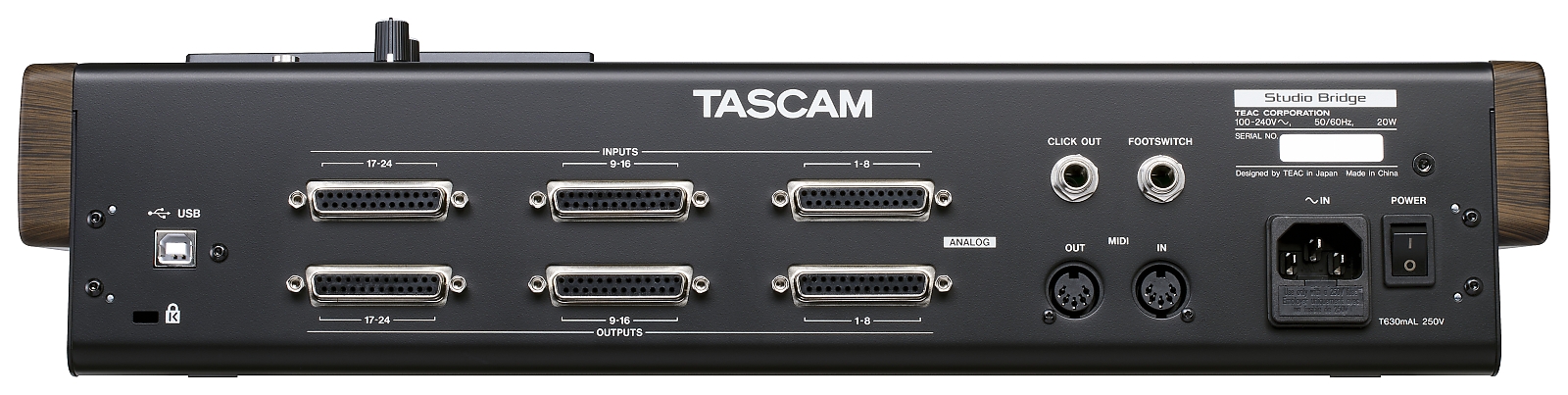

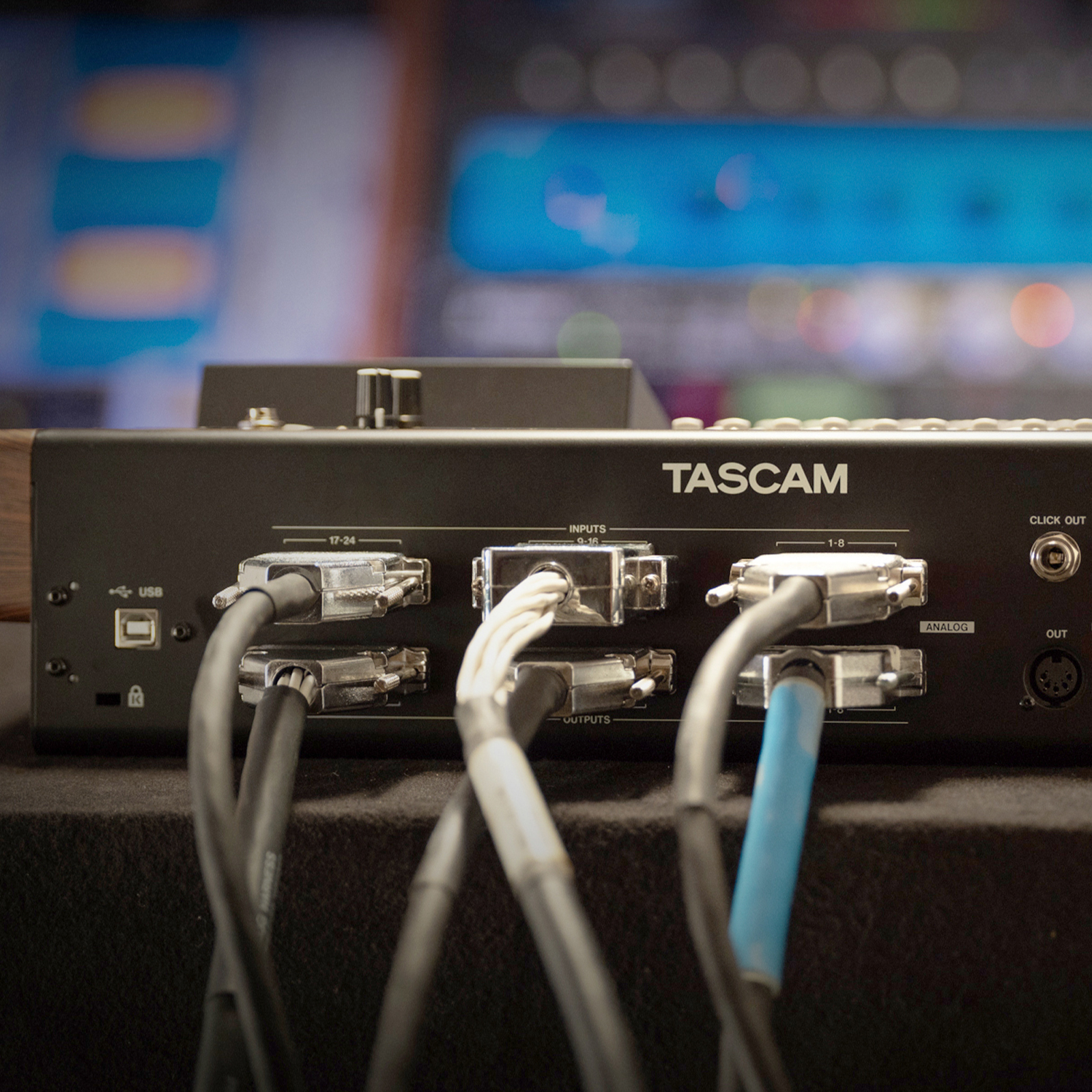

• Stecker für Line-Eingänge (1–8, 9–16, 17–24): TASCAM DB-25 Pin-Standard (gemäß AES59-2012)
• Stecker: D-sub ausgewogen mit 25 Pins
• Fixierschrauben: No. 4-40 UNC (Zolltyp)
• Maximaler Eingangspegel: +24 dBu
• Nomineller Eingangspegel: +4 dBu
• Eingangsimpedanz: 10 kΩ oder mehr
• Stecker für Line-Ausgänge (1–8, 9–16, 17–24): TASCAM DB-25 Pin-Standard (gemäß AES59-2012)
• Stecker: D-sub ausgewogen mit 25 Pins
• Fixierschrauben: No. 4-40 UNC (Zolltyp)
• Maximaler Ausgangspegel: +24 dBu
• Nomineller Ausgangspegel: +4 dBu
• Ausgangsimpedanz: 200 Ω

Spezifikationen für Klinkenstecker

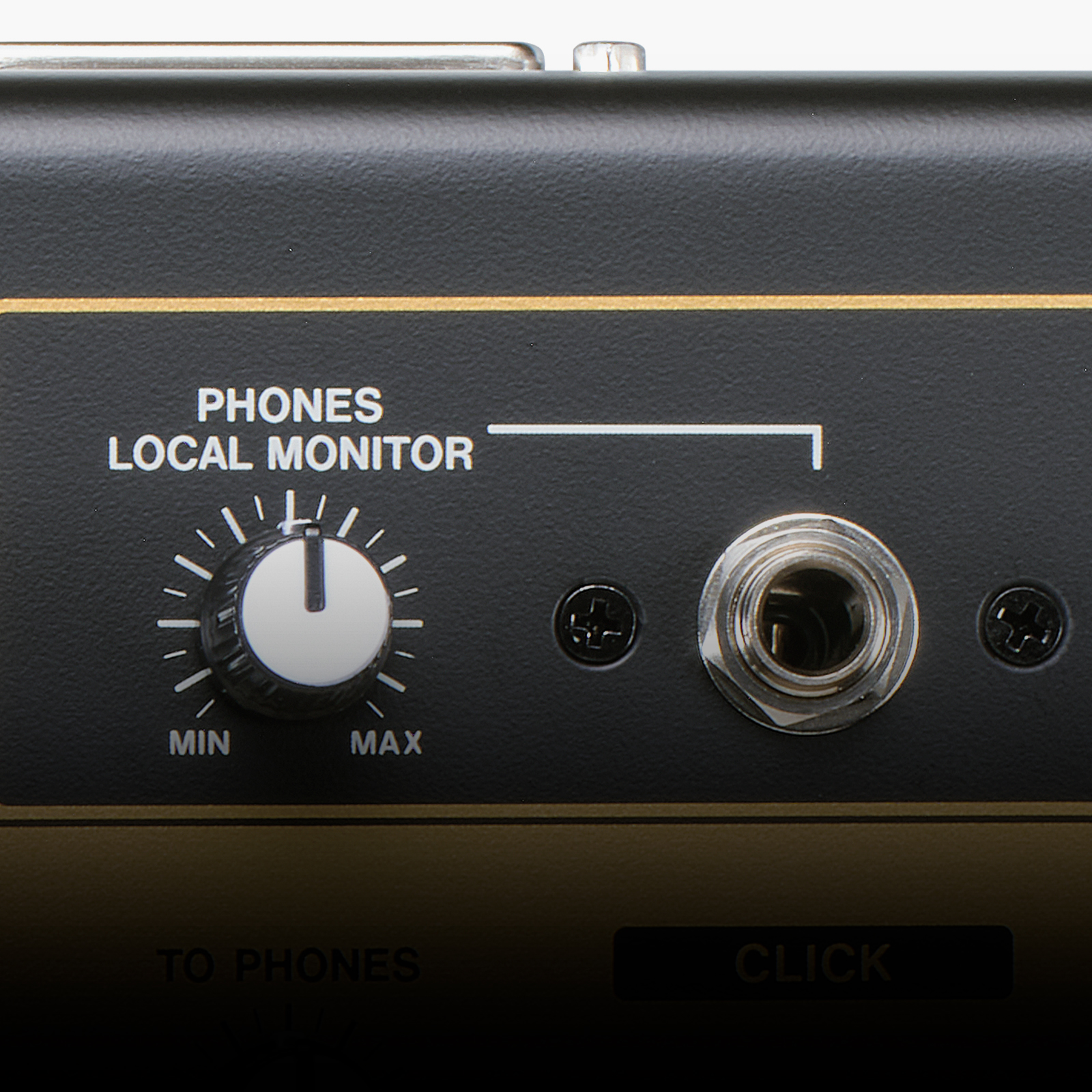

• Klinkenstecker für PHONES/LOCAL MONITOR:
• Stecker: Standard Stereo-Klinkenstecker 6.3mm (1/4")
• Maximale Ausgangsleistung: 80 mW + 80 mW (bei 32Ω Last)
• Arbeitsimpedanz: 16 - 600 Ω

Spezifikationen für Eingangs-/Ausgangskontrolle

USB:

• Stecker: USB Typ-B
• Übertragungsformat: USB 2.0 High-Speed
• Geräteklassen: Massenspeicher, USB Audio Klasse 2.0 (USB-Klasse konform)

Audio USB:

• Abtastrate: 44.1 kHz / 48 kHz
• Bit-Tiefe: 24-Bit
• Anzahl der Eingänge: 24 Kanäle (Ausgang von diesem Gerät)
• Anzahl der Ausgänge: 24 Kanäle (Eingang in dieses Gerät)

Klinke CLICK OUT: Stecker: Standard TRS Klinkenstecker 6.3mm (1/4") (Typ: HOT, Ring: COLD, Buchse: GND)

Klinke FOOTSWITCH: Stecker: Standard TRS Klinkenstecker 6.3mm (1/4") (Typ: FOOTSW1, Ring: FOOTSW2, Buchse: GND, unterstützt momentane Typen (unlatch))

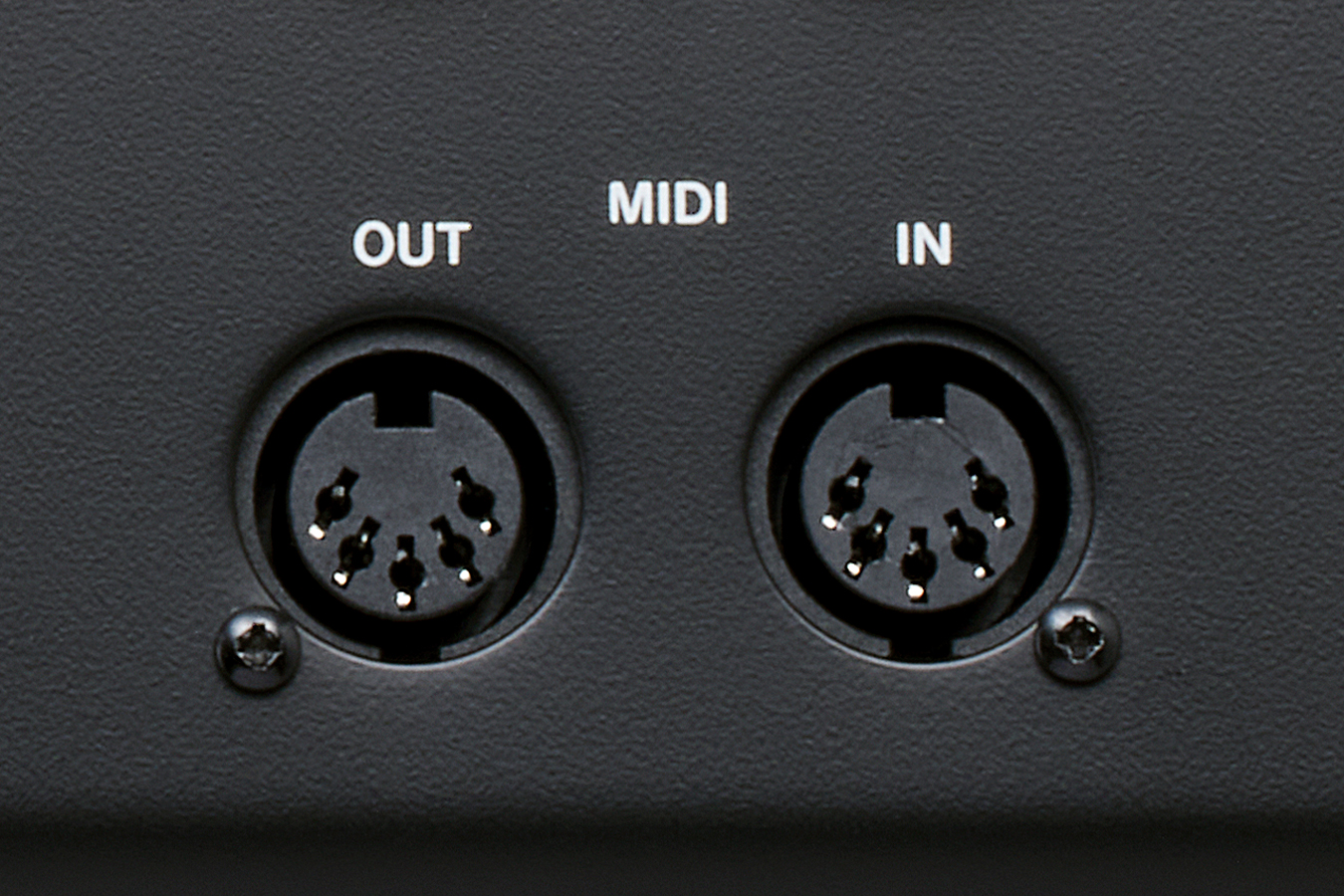

MIDI OUT Anschluss:

• Stecker: DIN mit 5 Pins
• Format: MIDI 1.0

MIDI IN Anschluss:

• Stecker: DIN mit 5 Pins
• Format: MIDI 1.0

Stromversorgung

• Stromversorgung: AC 100-240 V, 50/60 Hz
• Stromverbrauch: 20W

Abmessungen:

• Mit Seitenplatten: 446.5 × 114.6 × 269.5 mm (B × H × T, einschließlich Überstände)
• Ohne Seitenplatten: 414.6 × 114.6 × 269.5 mm (B × H × T, einschließlich Überstände)
• Gewicht: 4.5 kg
• Betriebstemperaturbereich: -40°C (32–104°F)
• Betriebsfeuchtigkeitsbereich: 5–85%

Audio-Performance

• Frequenzgang: 20 Hz – 20 kHz (+0.3/−0.7 dB, 1 kHz)
• Dynamikbereich: 100 dB oder mehr (22kHz LPF + A-gewicht)
• Gesamtverzerrungsverhältnis (THD+N): 0.003% oder weniger (1 kHz, bei maximalem Eingangspegel)
• Übersprechen: −100 dB oder weniger (1kHz BPF)

Aufnahmezeit

• Aufnahmeformat: Aufnahmezeit für 32GB Karte
• 16-Bit/44.1kHz WAV, 24 Spuren: 4:10
• 16-Bit/48kHz WAV, 24 Spuren: 3:50
• 24-Bit/44.1kHz WAV, 24 Spuren: 2:47
• 24-Bit/48kHz WAV, 24 Spuren: 2:33
