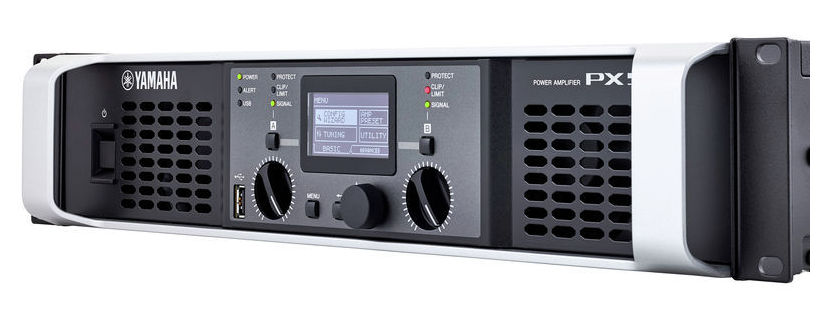

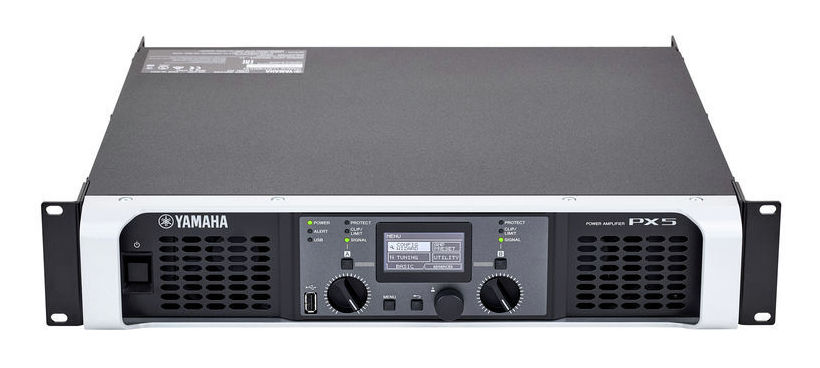

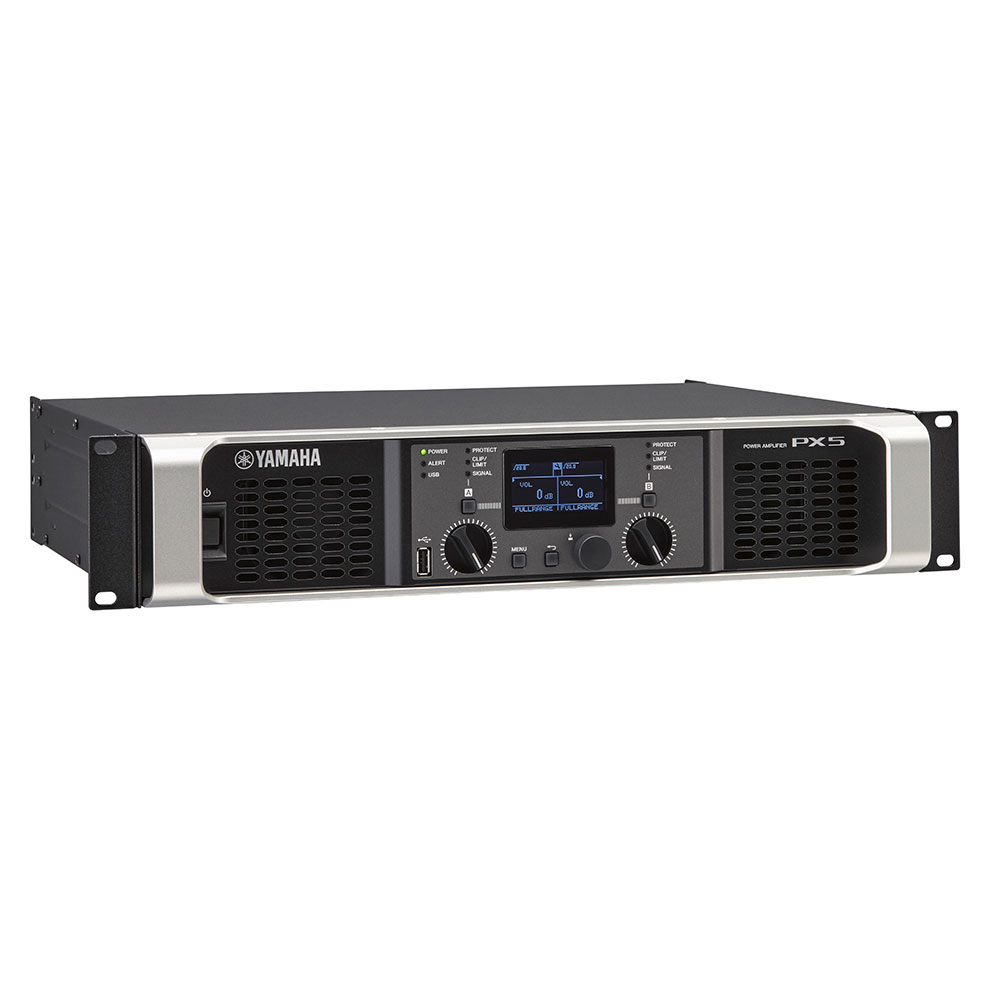

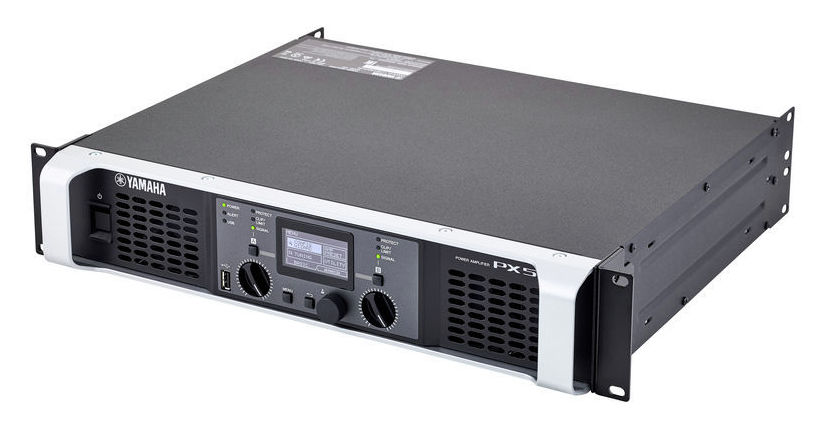

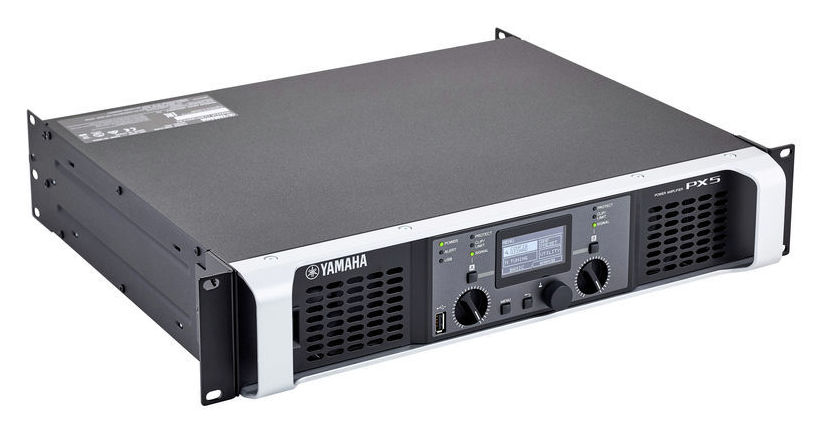

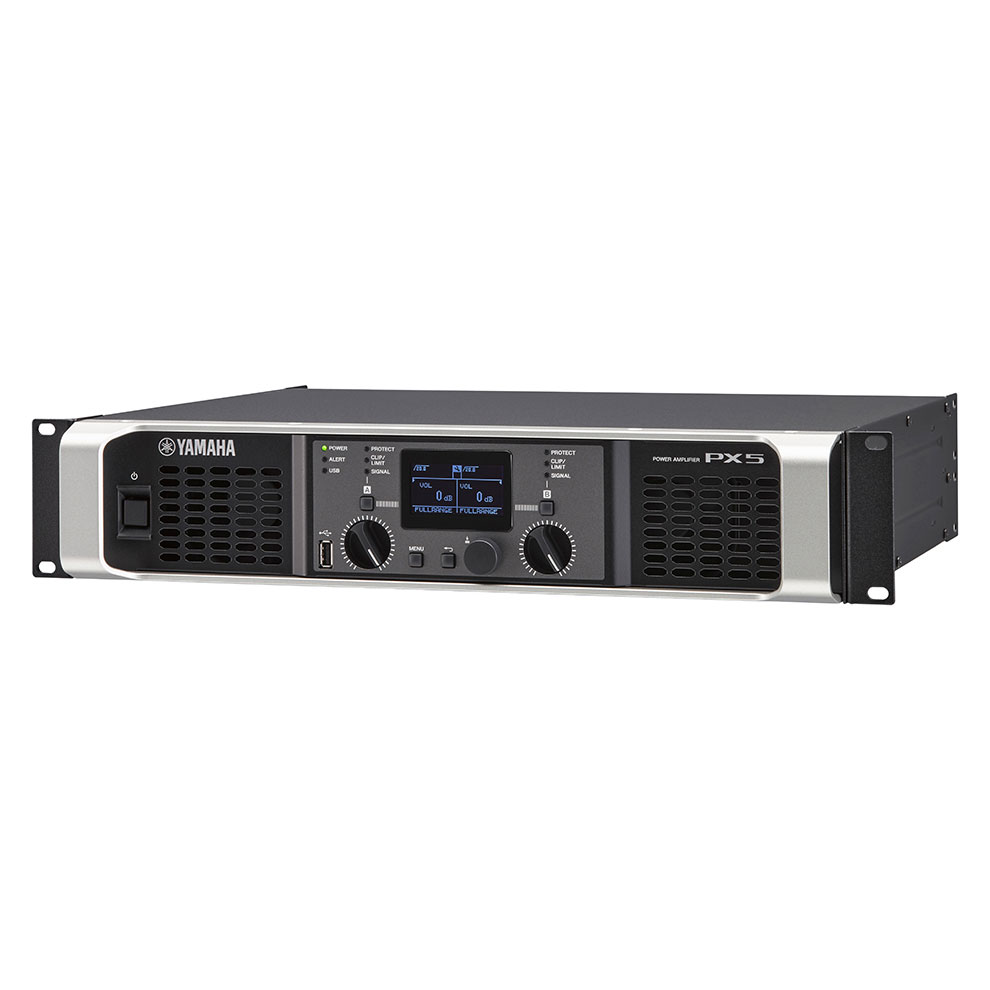

Yamaha PX5 - digitaler Leistungs-Verstärker, der intelligente Verarbeitung mit einer hohen Ausgangsleistung von 500W x 2 bei 8Ω / 800W x 2 bei 4Ω kombiniert. Klasse D Verstärkung, mit benutzerdefiniertem LSI, integriertem flexiblen PEQ, Crossover, Filtern, Delay und Limiter-Funktionen. Bietet Lautsprecher-Presets für eine optimale Leistung der Lautsprecher, DSP-Funktionen, D-Contour-Verarbeitung.
- Ausgangsleistung: 1kHz Non-Clip 20msec Burst bei beiden Kanälen verwendet:
- 8Ω - 500W x 2
- 4Ω - 800W x 2
- 2Ω - 500W x 2
- 8Ω/im Power Boost-Modus - 800W x 1
- 4Ω/im Power Boost-Modus - 1400W x 1
- Interne Abtastrate der Frequenzen: 48kHz
- A/D D/A Wandler: 24-Bit linear, 128-fach Oversampling
- Gesamte harmonische Verzerrung: 0.1% (1kHz, 10W), 0.3% (1kHz bei halber Leistung)
- Frequenzgang: ±1.0dB (1W, 8Ω, 20Hz bis 20kHz)
- Signal-Rausch-Verhältnis: 100dB (A-gewichtet, 8Ω, Gain-Einstellung = +14dBu)
- Übersprechen: kleiner als -60dB (halbe Leistung, 8Ω, 1kHz, max. Eingangspegel 150Ω Shunt)
- Spannungsgewinn/Sensitivität:
- 8Ω bei maximaler Lautstärke: 32.0dB/+6.3dB (Gain-Einstellung: 32dB), 26.0dB/+12.3dB (Gain-Einstellung: 26dB), 34.3dB/+4dB (Gain-Einstellung: +4dB), 24.3dB/+14dB (Gain-Einstellung: +14dB)
- 8Ω bei maximaler Lautstärke/im Power Boost-Modus: 34.0dB/+6.3dB (Gain-Einstellung: 32dB), 28.0dB/+12.3dB (Gain-Einstellung: 26dB), 36.3dB/+4dB (Gain-Einstellung: +4dB), 26.3dB/+14dB (Gain-Einstellung: +14dB)
- Maximaler Eingangsspannung: +24dB
- Eingangsimpedanz: 20kΩ (symmetrisch), 10kΩ (unsymmetrisch)

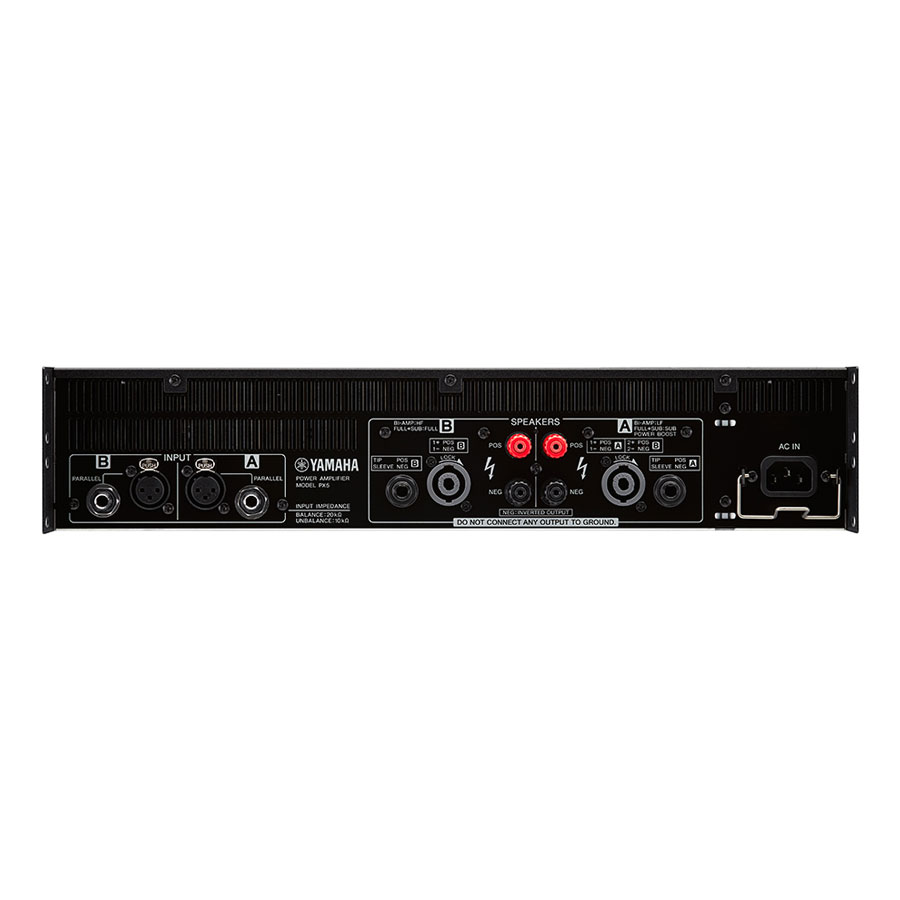

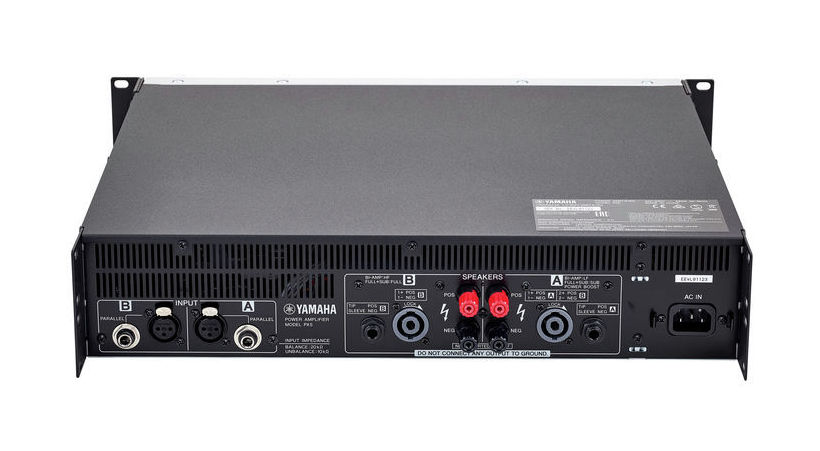

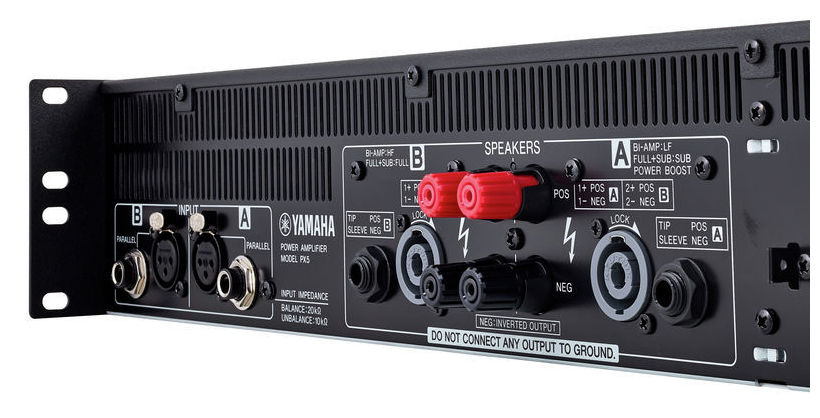

- Eingangs-/Ausgangsanschlüsse:
- Ausgang für Lautsprecher: Neutrik speakON NL4 x2, Binding Post x2 Paare, 1/4" Klinke (TS) x2
- Line-Eingang: XLR-3-31 x2, 1/4" Stereo-Klinke (TRS) x2
- Sonstiges: USB 2.0 Standard-A (weiblich) für Speicherung/Aktualisierung von Lautsprecher-Presets, Firmware-Update mit USB-Speicher; AC-Stromanschluss x1

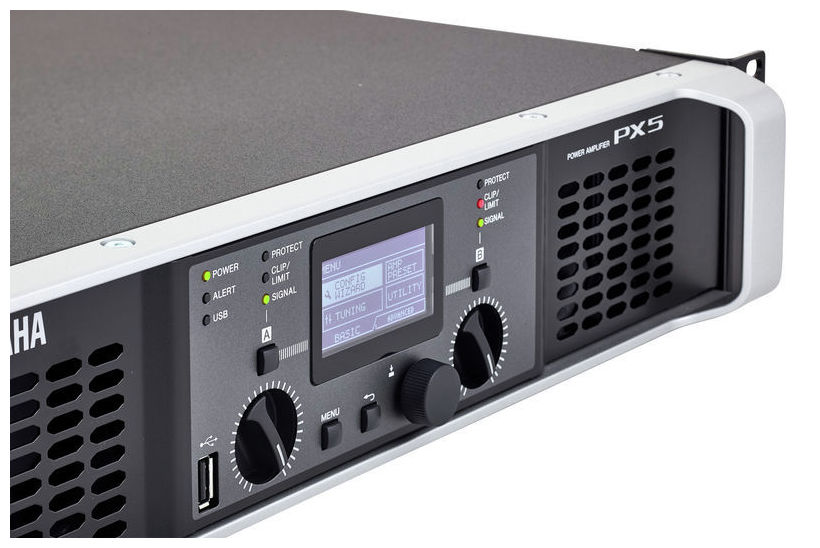

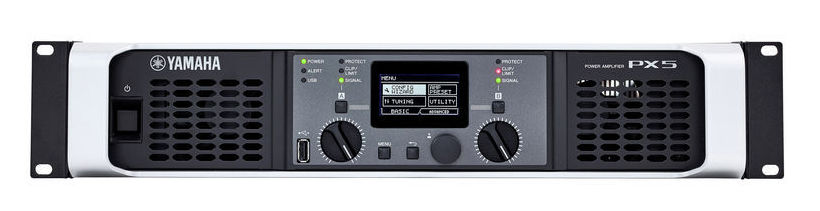

- Indikatoren: POWER x1 (Grün), ALERT x1 (Rot), USB x1 (Grün), PROTECT x2 (Rot), CLIP/LIMIT x2 (Rot), SIGNAL x2 (Grün); Die Indikatoren verfügen auch über die Auto LED off-Funktion.
- Prozessoren:
- Eingangs-Dämpfung; D-CONTOUR (FOH/MAIN, MONITOR, AUS); Delay (0 - 74msec); HPF/LPF (Cutoff-Frequenz 20Hz~20kHz mit Polaritätskontrolle); Lautsprecherprozessoren (PEQ mit 6 Bändern + Limiter + Delay)
- Latency: 1.5 msec (Analogeingang zu Lautsprechern)
- Presets: 8 Benutzer-Verstärker-Presets (Werkseinstellungen): Presets für passive Yamaha-Lautsprecher)
- Schutzschaltungen:
- Überlastschutz:
- POWER-Schalter ein/ausschalten: Ausgang stumm;
- Ausgangsspannungsschutz: Überlastbegrenzung, benutzerkonfigurierbar, für W und Lautsprecher-Preset;
- DC-Fehler: Abschaltung der Stromversorgung (nicht automatisch zurücksetzen)
- Verstärker-Schutz:
- Thermisch: Ausgangsbegrenzer (automatisch zurücksetzen) → Ausgang stumm (automatisch zurücksetzen);
- Überstrom: Ausgang stumm (automatisch zurücksetzen);
- Überspannung: Ausgangsbegrenzer (automatisch zurücksetzen);
- Integrierter Leistungsbegrenzer: Ausgangsbegrenzer (automatisch zurücksetzen)
- Stromversorgungs-Schutz
- Thermisch: Ausgangsbegrenzer (automatisch zurücksetzen) → Stromversorgung trennen;
- Überspannung: Stromversorgung trennen;
- Überstrom: Stromversorgung trennen
- Verstärkungsklasse: Klasse D, symmetrischer Ausgangsschaltkreis (BTL)
- Kühlung: variabler Kühllüfter in 16 Stufen x 2, Luftzirkulation von vorne nach hinten
- Stromversorgungsanforderungen: 220V-240V 50Hz/60Hz
- Stromverbrauch: 230W (1/8 der maximalen Leistung, 4Ω, Pink Noise auf allen Kanälen), 55W (4Ω, Leerlauf)
- Abmessungen (BxHxT): 480 x 88 x 388mm
- Gewicht: 6.9 kg
- Zubehör: USB-Abdeckung, Benutzerhandbuch, technische Daten, AC-Stromkabel (2.0m) x 1
- Optimale Betriebstemperatur: 0°C bis +40°C
