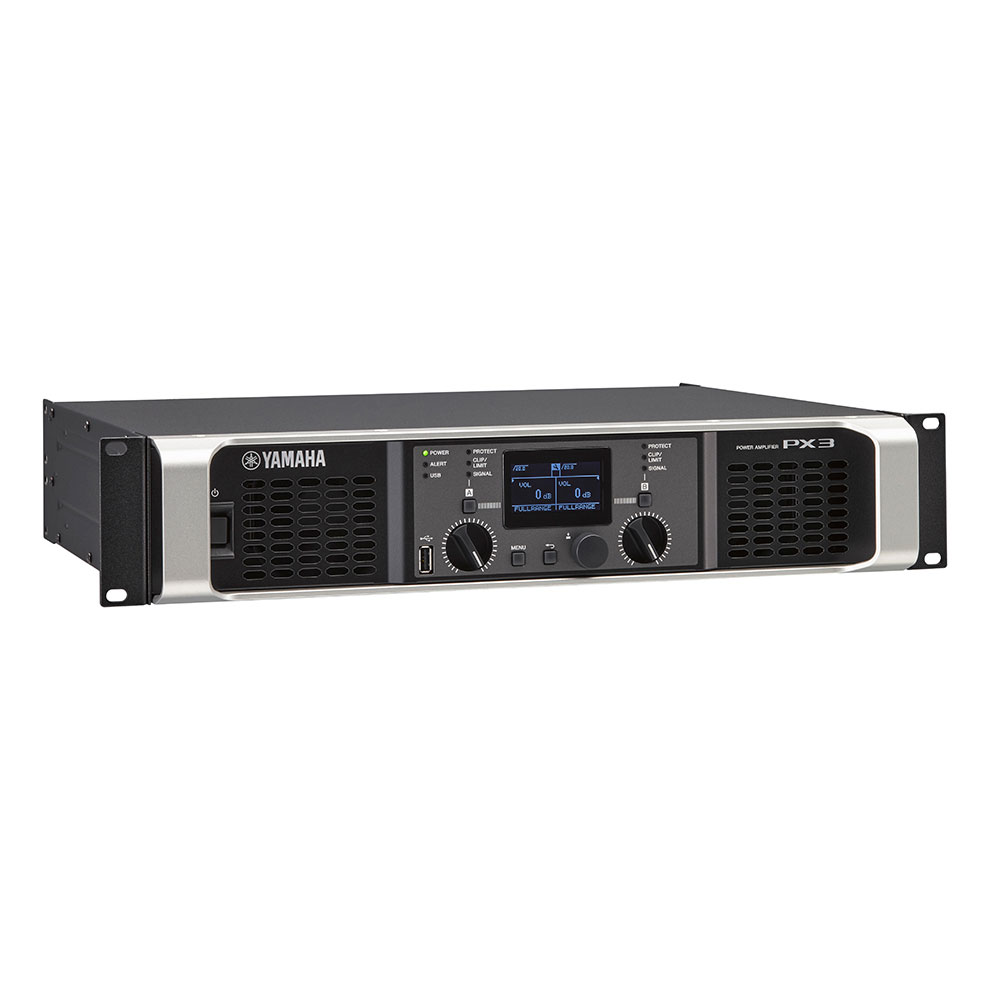

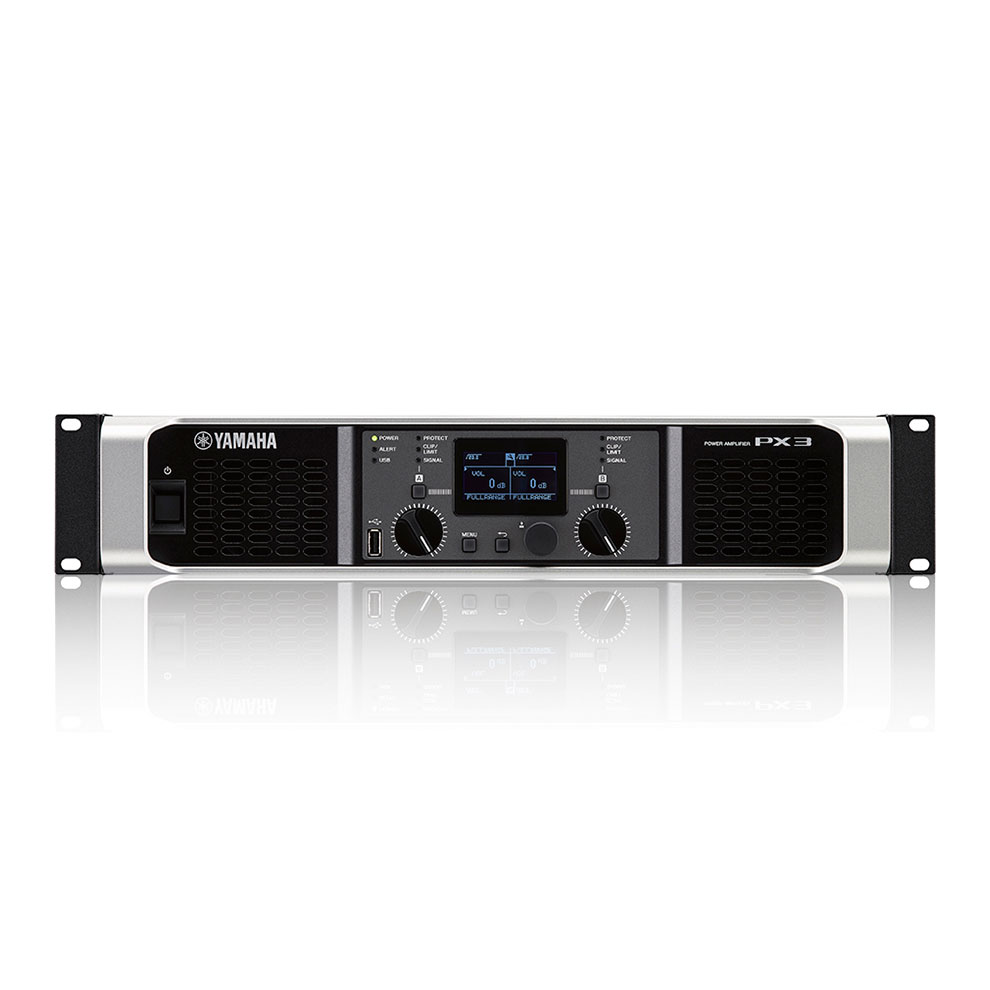

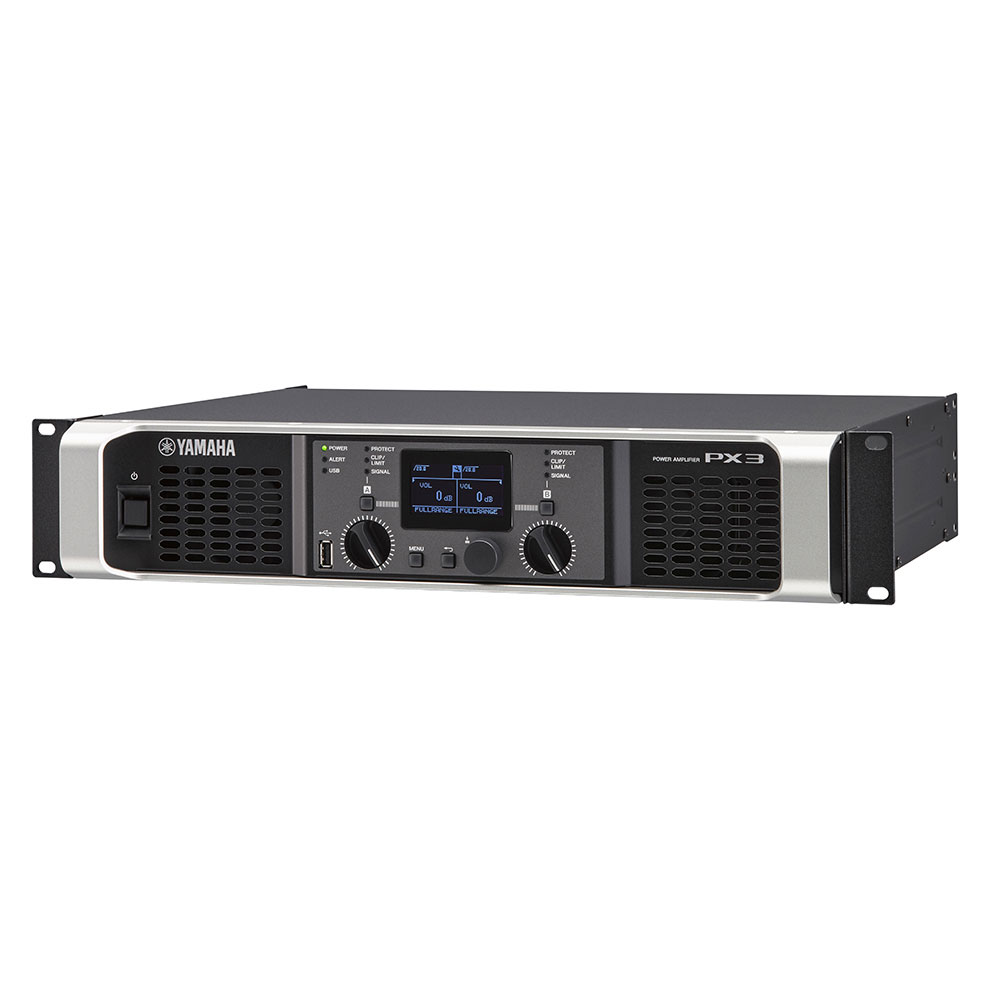

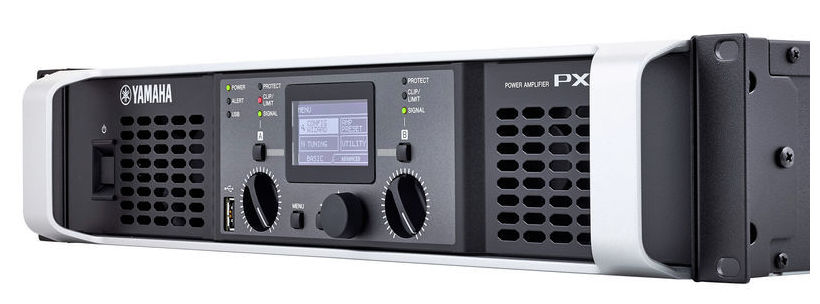

Yamaha PX3

Yamaha PX3 - digitaler Leistungs-Verstärker, der intelligente Verarbeitung mit einer hohen Ausgangsleistung von 300W x 2 bei 8Ω / 500W x 2 bei 4Ω kombiniert. Klasse D Verstärkung, mit benutzerdefiniertem LSI, integriertem flexiblen PEQ, Crossover, Filtern, Delay und Limiter-Funktionen. Bietet Lautsprecher-Presets für eine optimale Leistung der Lautsprecher, DSP-Funktionen, D-Contour Verarbeitung.

Technische Spezifikationen:

• Ausgangsleistung: 1kHz Non-clip 20msec Burst bei Nutzung beider Kanäle:
  • 8Ω - 300W x 2
  • 4Ω - 500W x 2
  • 2Ω - 300W x 2
  • 8Ω/ im Power Boost-Modus - 600W x 1
  • 4Ω/ im Power Boost-Modus - 1000W x 1
• Interne Abtastrate: 48kHz
• A/D D/A Wandler: 24-bit linear, 128-fach über Abtastung
• Gesamt harmonische Verzerrung: 0.1% (1kHz, 10W), 0.3% (1kHz, bei halber Leistung)
• Frequenzgang: ±1.0dB (1W, 8Ω, 20Hz bis 20kHz)
• Signal-Rausch-Verhältnis: 100dB (A-gewichtet, 8Ω, Gain-Einstellung = +14dBu)
• Übersprechen: weniger als -60dB (halbe Leistung, 8Ω, 1kHz, max. Eingang Lautstärke 150Ω shunt)
• Spannungsgewinn/Sensitivität:
  • 8Ω bei maximaler Lautstärke: 32.0dB/+4.1dB (Gain-Einstellung: 32dB), 26.0dB/+10.1dBu (Gain-Einstellung: 26dB), 32.1dB/+4dBu (Gain-Einstellung: +4dBu), 22.1dB/+14dBu (Gain-Einstellung: +14dBu)
  • 8Ω bei maximaler Lautstärke/ im Power Boost-Modus: 35.0dB/+4.1dB (Gain-Einstellung: 32dB), 29.0dB/+10.1dB (Gain-Einstellung: 26dB), 35.1dB/+4dB (Gain-Einstellung: +4dB), 25.1dB/+14dB (Gain-Einstellung: +14dB)
• Maximaler Eingangsspannung: +24dB
• Eingangsimpedanz: 20kΩ (symmetrisch), 10kΩ (unsymmetrisch)

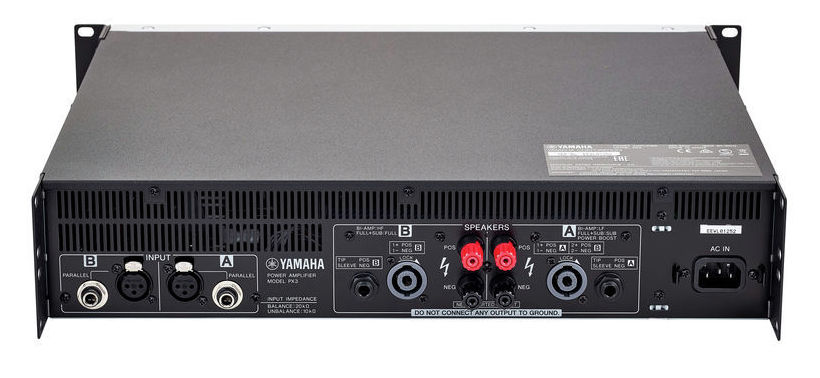

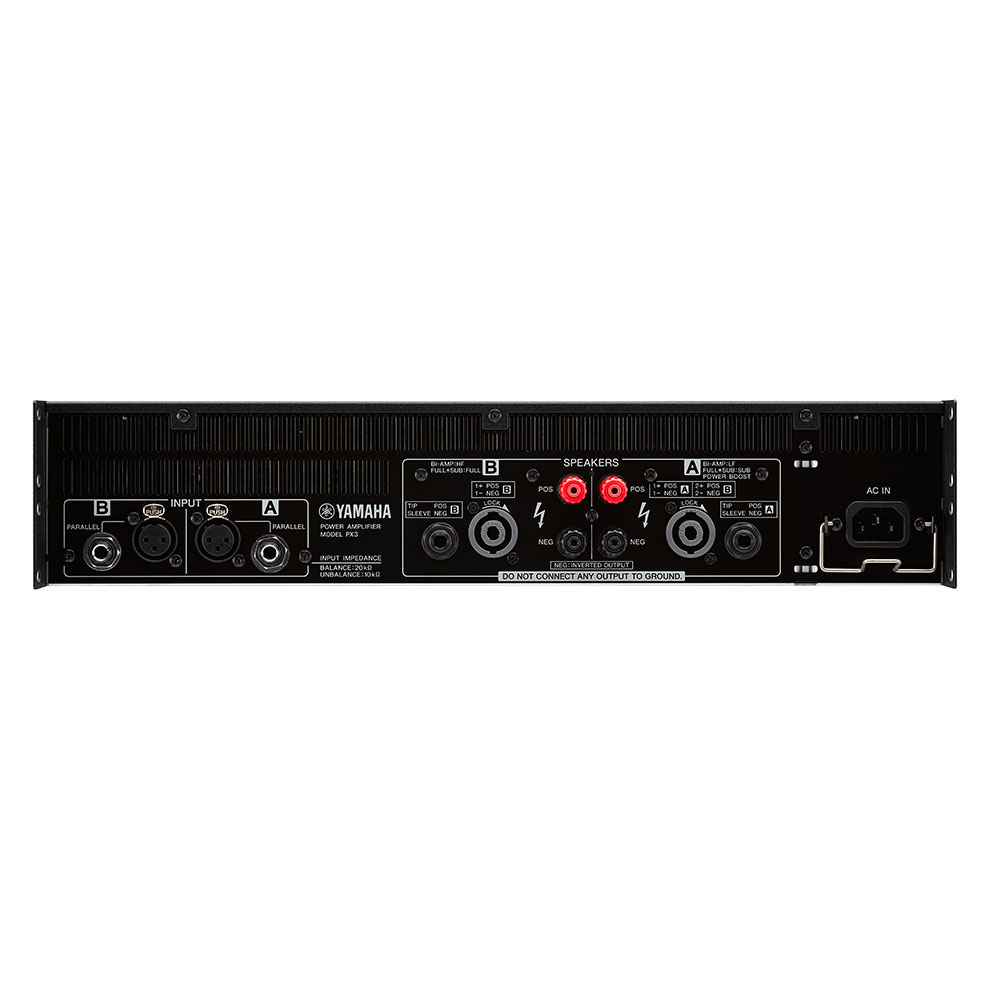

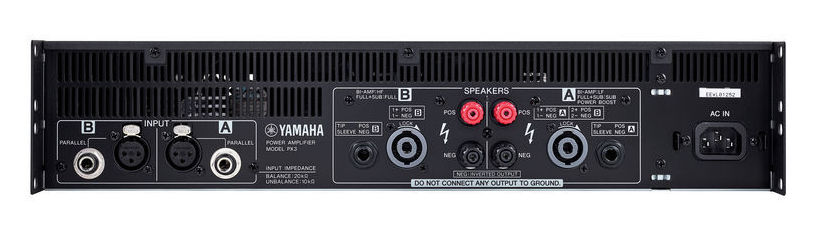

• Eingangs-/Ausgangsanschlüsse:

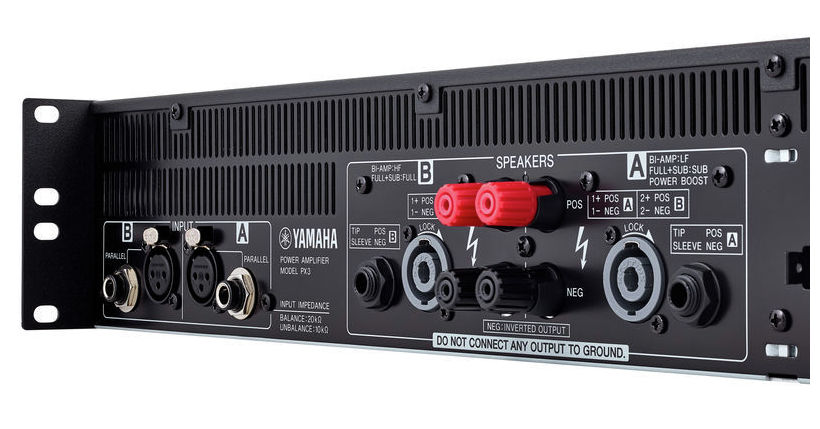

  • Lautsprecherausgang: Neutrik speakON NL4 x2, Binding Post x2 Paare, 1/4" Klinke (TS) x2
  • Line-Eingang: XLR-3-31 x2, 1/4" Stereo Klinke (TRS) x2
  • Sonstiges: USB 2.0 Standard-A (Buchse) für Speicherung/Aktualisierung von Lautsprecher-Presets, Firmware-Update mit USB-Speicher; AC-Netzanschluss x1

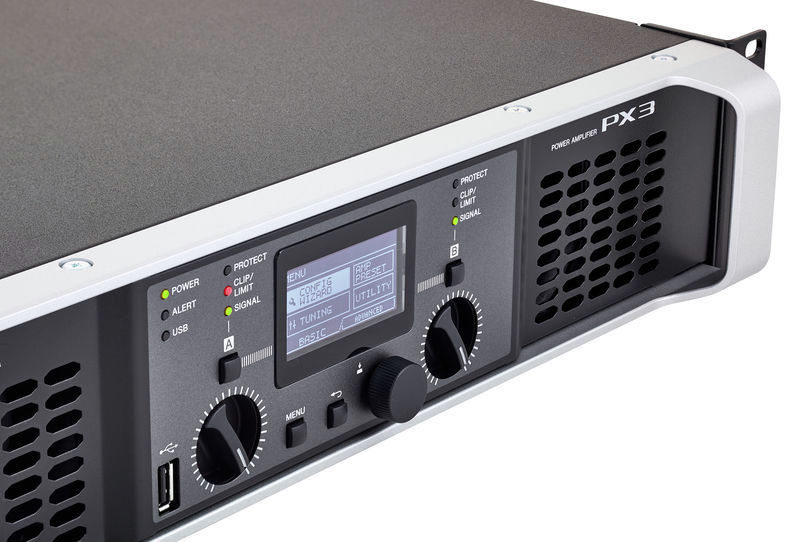

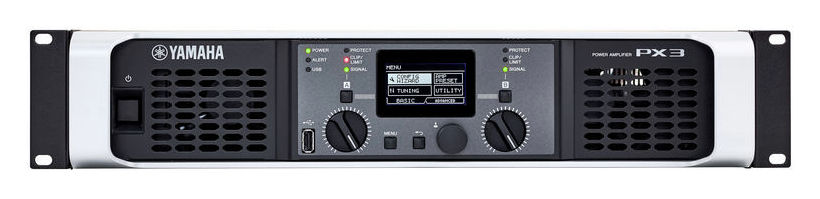

• Indikatoren: POWER x1 (Grün), ALERT x1 (Rot), USB x1 (Grün), PROTECT x2 (Rot), CLIP/LIMIT x2 (Rot), SIGNAL x2 (Grün); Die Indikatoren verfügen auch über die Auto LED off-Funktion.
• Prozessoren:
  • Eingangsumme; D-CONTOUR(FOH/MAIN, MONITOR, OFF); Delay(0 - 74msec); HPF/LPF (Cutoff-Frequenz 20Hz~20kHz mit Polaritätskontrolle); Lautsprecherprozessoren (PEQ mit 6 Bändern + Limiter + Delay)
• Latenz: 1.5 msec (Analogeingang zu Lautsprechern)
• Presets: 8 Benutzer-Verstärker-Presets (Werkseinstellungen): Presets für passive Yamaha-Lautsprecher)
• Schutzschaltungen:
  • Überlastschutz:
    • POWER Schalter ein/aus: Ausgang stumm;
    • Ausgangsspannungsschutz: Überlastbegrenzung, vom Benutzer konfigurierbar, für W und Lautsprecher-Preset;
    • DC-Fehler: Stromversorgung abschalten (nicht automatisch zurücksetzen)
  • Verstärker-Schutz:
    • Thermisch: Ausgangslimiter (automatisch zurückgesetzt) → Ausgang stumm (automatisch zurückgesetzt);
    • Überstrom: Ausgang stumm (automatisch zurückgesetzt);
    • Überspannung: Ausgangslimiter (automatisch zurückgesetzt);
    • Integrierter Leistungsbegrenzer: Ausgangslimiter (automatisch zurückgesetzt)
  • Stromversorgungs-Schutz
    • Thermisch: Ausgangslimiter (automatisch zurückgesetzt) → Trennung der Stromversorgung;
    • Überspannung: Trennung der Stromversorgung;
    • Überstrom: Trennung der Stromversorgung
• Verstärkungsklasse: Klasse D, symmetrischer Ausgangsschaltkreis (BTL)
• Kühlung: variabler Lüfter mit 16 Stufen x 2, Luftstrom von vorne nach hinten
• Stromversorgungsanforderungen: 220V-240V 50Hz/60Hz
• Stromverbrauch: 160W (1/8 der maximalen Leistung, 4Ω, Pink Noise auf allen Kanälen), 55W (4Ω, Leerlauf)
• Abmessungen (BxHxT): 480 x 88 x 388mm
• Gewicht: 6.9 kg
• Zubehör: USB-Abdeckung, Benutzerhandbuch, technische Daten, AC-Netzkabel (2.0m) x 1
• Optimale Betriebstemperatur: 0°C bis +40°C
