Dynacord IPX5:4

Dynacord IPX5:4 - Die Verstärker der IPX-Serie sind ideal für feste Installationsanwendungen, wie z.B. Stadien, Arenen, Konzertsäle, Theater und andere Anwendungen, die leistungsstarke Mehrkanalverstärker mit komplexer Lautsprecherverarbeitung erfordern.

Der integrierte DSP kann entweder mit 48 kHz oder 96 kHz betrieben werden, einschließlich FIR Drive. Neben den analogen Eingängen sind auch Dante- und OCA-Netzwerkeingänge über OMNEO verfügbar.

Jeder Kanal kann individuell im Niedrigimpedanzmodus oder im Direct Drive 70V/100V-Modus betrieben werden.

Technische Spezifikationen:

• Normalmodus:
  • 4 x 1300W @ 2Ω
  • 4 x 1500W @ 2.7Ω
  • 4 x 1250W @ 4Ω
  • 4 x 1250W @ 8Ω
• Brückenmodus:
  • 2 x 2600W @ 4Ω
  • 2 x 2500W @ 8Ω
• Parallelmodus:
  • 2 x 2500W @ 2Ω
  • 2 x 3000W @ 2.7Ω
  • 2 x 2500W @ 4Ω
  • 2 x 1250W @ 8Ω
• Parallel-Brückenmodus:
  • 5200W @ 2Ω
  • 6000W @ 2.7Ω
  • 5000W @ 4Ω
  • 5000W @ 8Ω
• Spannungsgewinn:
  • Niedrig-Z-Modus, ref. 1 kHz 32.0 dB, einstellbar 20.0 &mdash. 44.0 dB
  • Direct Drive 33.2 / 36.2 / 39.2 / 42.2 dB für 70 / 100 / 140 / 200 V
• Eingangsempfindlichkeit:
  • Niedrig-Z-Modus, Max. Ausgangsspannung 10.7 dBu (2.66 V), einstellbar -1.3 - 22.7 dBu
  • Direct Drive 6 dBu (1.55 V), fest
  • THD 3 dB unter Maximum, AES17, 1 kHz
  • DIM 100 3.15 kHz, 15 kHz
  • IMD-SMPTE, 60 Hz, 7 kHz
  • Übersprechen ref. 1 kHz, 12 dB unter Max, 8 Ohm
  • Frequenzgang, ref. 1 kHz, analoger Eingang zu Lautsprecherausgang 20 Hz bis 20 kHz (±0.5 dB)
  • Dämpfungsfaktor, 20 Hz bis 200 Hz, 8 ± >. 400
  • Klasse D, feste Frequenz
  • Verstärker Signal-Rausch-Verhältnis
  • Analoger Eingang A 112 dB
  • Digitaler Eingang A 115 dB
  • Ausgangsrauschen
  • Analoger Eingang A -70 dBu
  • Digitaler Eingang A < -73 dBu

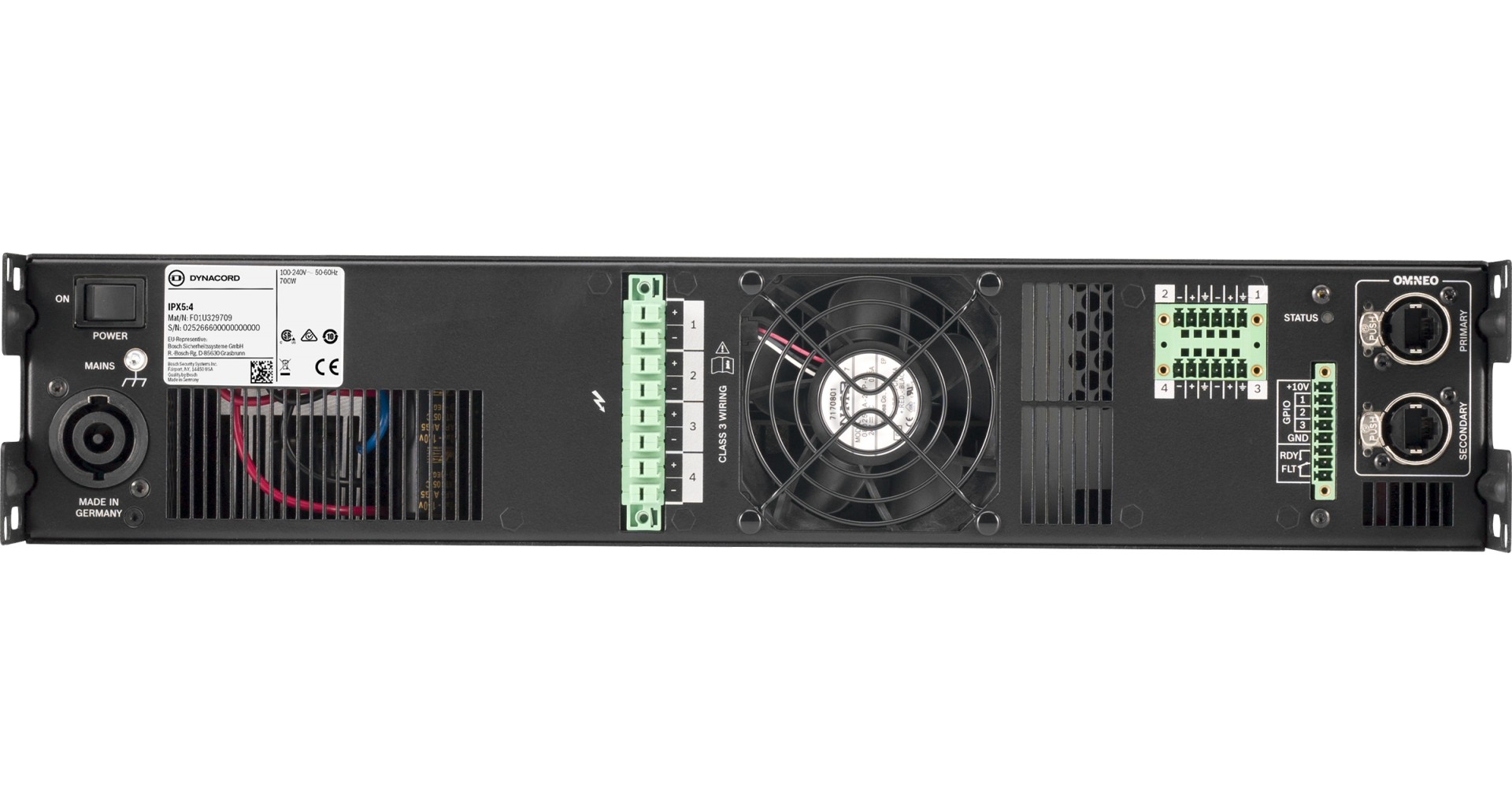

• Konnektivität:
  • Analoger Audioeingang/Thru
  • Typ 2 x Euroblock mit 6 Pins, Stecker
  • Maximaler Eingangspegel +21 dBu
  • Eingangsimpedanz, aktiv symmetrisch 20 kOhm
  • Referenzpegel gleich dem digitalen Eingang +21 dBu für 0 dBFS
  • Lautsprecherausgang: 1 x Euroblock mit 8 Pins, 6 mm, Buchse
• Allgemein:

  • Nennleistungsverbrauch 700 W
  • 1/8 Maximale Ausgangsleistung bei 4 Ohm 900 W
  • Inaktivmodus (ohne Eingangssignal) 75 W
  • Standby-Modus
  • Abmessungen: 483 x 88.1 x 514.2 mm
  • Gewicht: 14.3 kg
• Digitale Signalverarbeitung:
  • Abtastrate 48 kHz / 96 kHz, synchronisiert OMNEO/Dante
  • Delay/Latenz Signal analoger Eingang zu Lautsprecherausgang, 48 kHz/96 kHz 0.70 ms / 0.53 ms
  • Dante-Netzwerklatenz typ. 1.00 ms
• Signalverarbeitung:
  • User EQ mit 12 Filtern pro Kanal, wählbar als PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass & Notch
  • Benutzer-Delay 0 bis 2000 ms pro Kanal
  • Array EQ 5 Filter pro Kanal, wählbar als PEQ, LoShelv, Hi-Shelv, LoShelvQ, HiShelvQ, Hi-Pass, Lo-Pass und All-Pass
  • Matrix-Delay 0 bis 500 ms pro Kanal
  • Lautsprecher EQ 10 Filter pro Kanal, wählbar als PEQ, LoShelv, Hi-Shelv, Hi-Pass, Lo-Pass und All-Pass
  • Lautsprecher X-Over Hi-Pass und Lo-Pass pro Kanal dB, 6/12/18/24/30/36/42/48 dB Bessel/ Butterworth, 12/24/48 Linkwitz-Riley. Delay zur Ausrichtung, 0 bis 20 ms pro Kanal
  • Lautsprecher FIR bis zu 1025 Taps, linearphasiger Filter, linearphasiger Brickwall X-Over
• Netzwerk:
  • Typ 2 x Neutrik EtherCON/RJ45, PRIMÄR/SEKUNDÄR redundant
  • Allgemein 1000base-T/100base-TX, integrierter Switch
  • Audio-Netzwerkeingänge 8 Kanäle, 48/96 kHz, OMNEO/Dante-Format
  • Audio-Netzwerkausgänge (Monitor) 2 Kanäle, 48/96 kHz, OMNEO/Dante-Format
  • Netzwerkanschluss 1 x Neutrik powerCON-HC
• GPIO-Steueranschluss:
  • Typ 1 x Euroblock mit 8 Pins, Stecker
  • Ports und Betriebsmodi 3 x GPIO, umschaltbar Analog-Eingang/Digital-Eingang/Digital-Ausgang
  • Analog-Eingangsbereich 0 V bis +13 V, Eingangsimpedanz 40 kOhm
  • Digitale Eingangsgrenzen ON:
  • AUS: >. 2.0 V, interner Pull Up (10 kOhm)
  • Digitale Ausgänge ON: Umschaltbare Ausgabe zu GND, max. 200 mA
  • AUS: Open Collector (40 kOhm zu GND)
  • Referenzausgangsspannung +10 V, max. 200 mA, mit Kurzschlussschutz

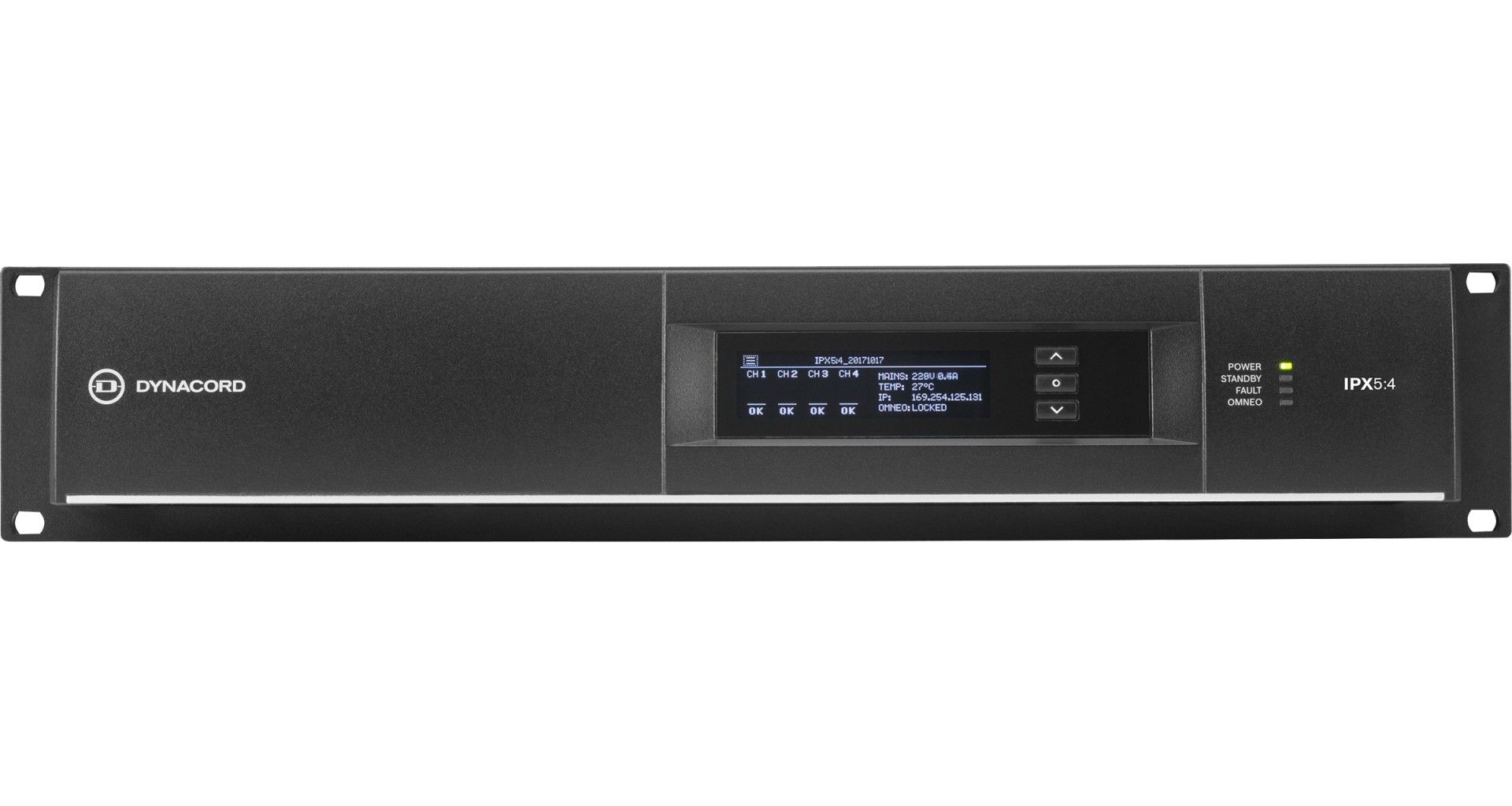

• Benutzeroberfläche:
  • OLED-Bildschirm schwarz/weiß 256 x 64
  • Indikatoren auf der Frontplatte 4 x Status-LEDs (POWER, STANDBY, FAULT, OMNEO)
  • Bedienelemente auf der Frontplatte 3 Tasten (Hoch, ENTER, Runter)
  • Indikatoren auf der Rückseite 1 x Status-LED (STATUS)
  • Bedienelemente auf der Rückseite: Netzschalter
  • Stromversorgungsanforderungen 100 V bis 240 V, 50 Hz bis 60 Hz AC
