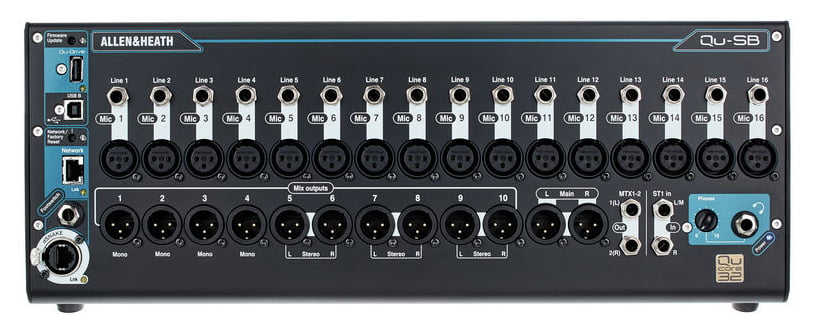

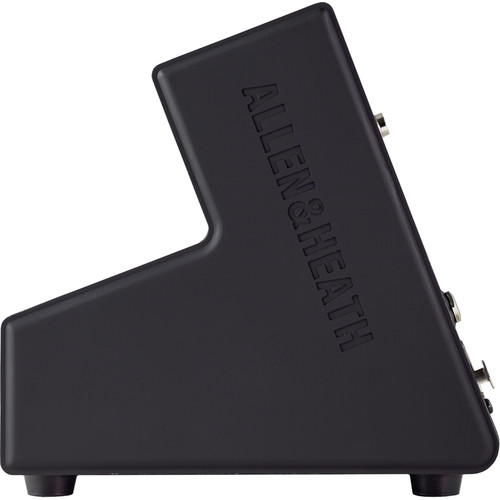

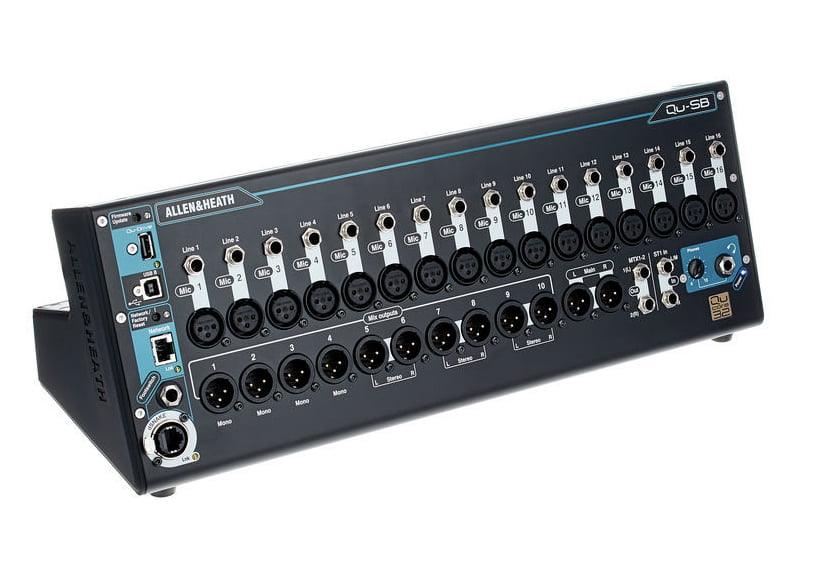

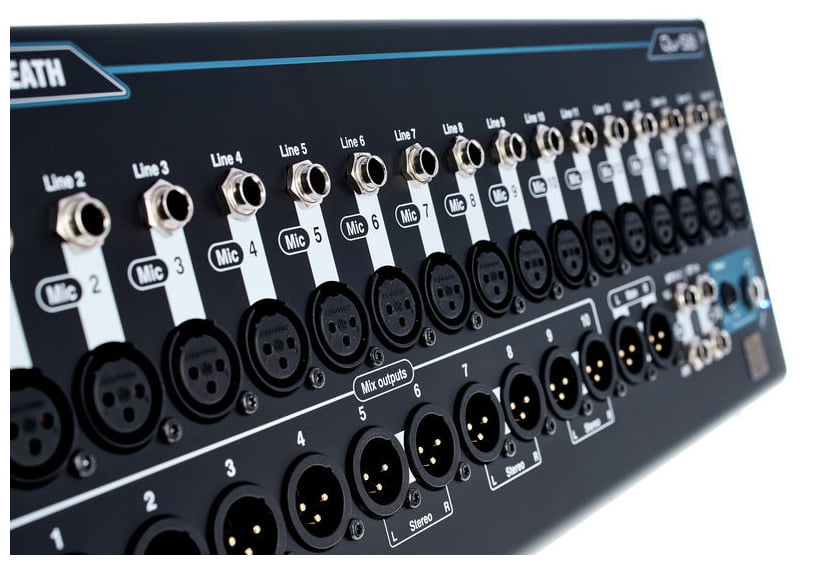

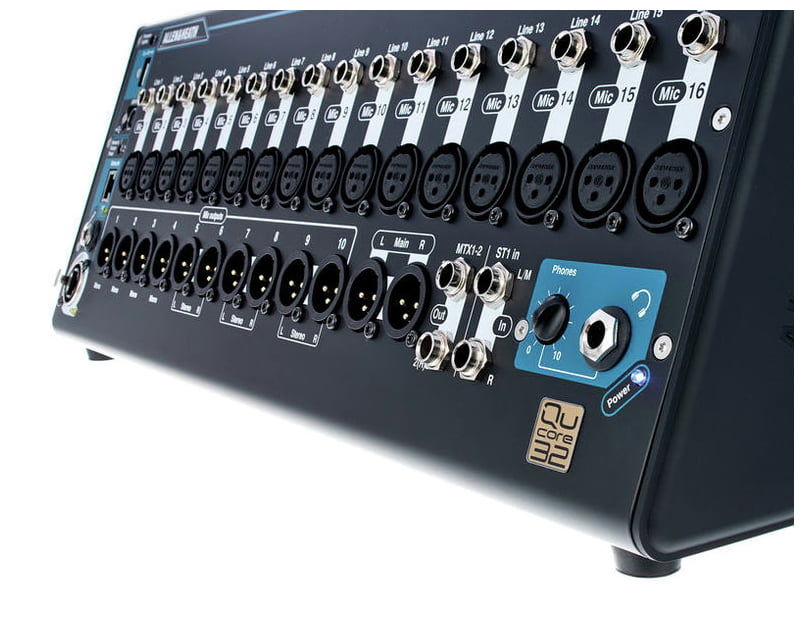

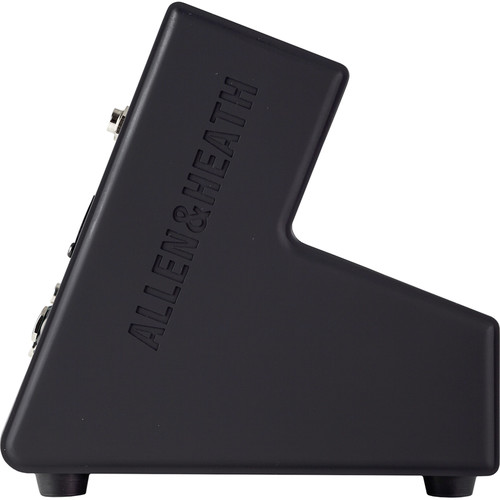

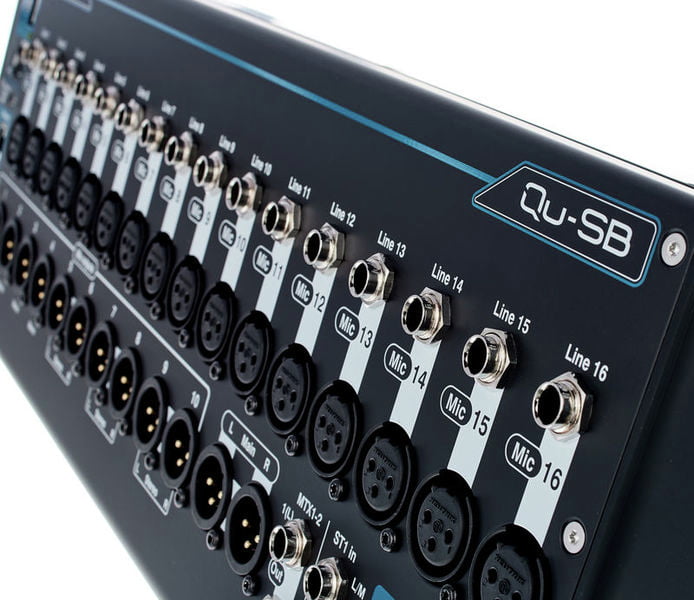

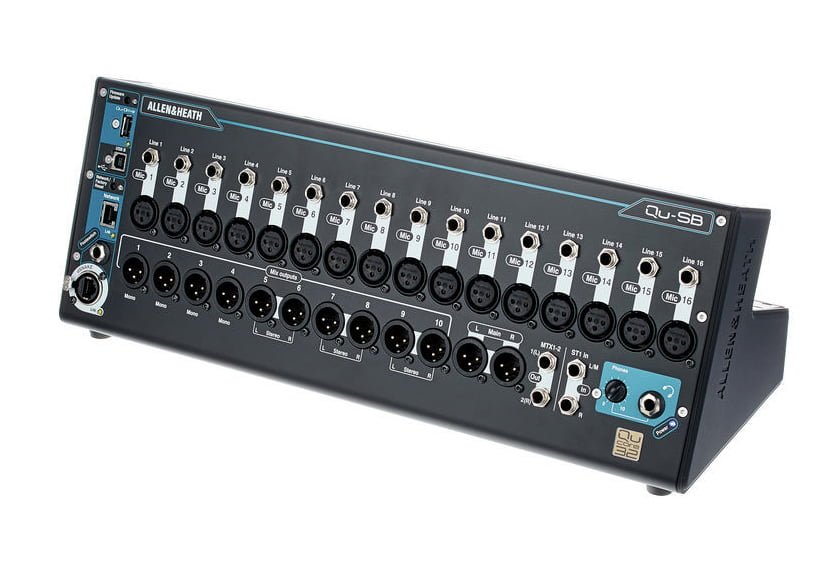

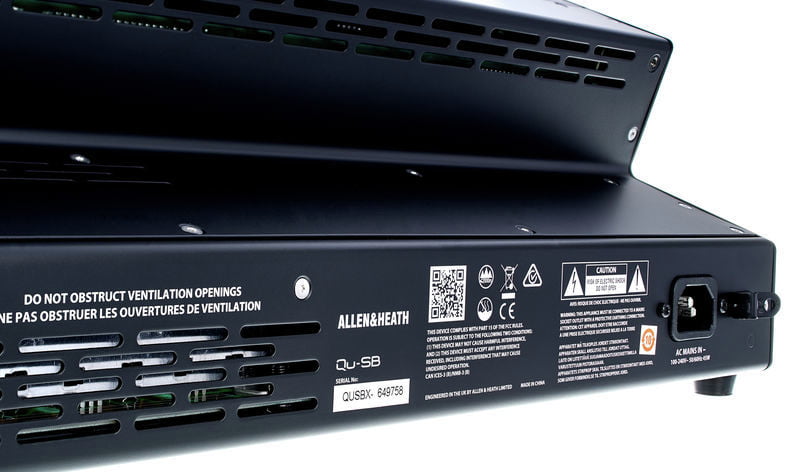

Allen&Heath QU-SB - tragbarer digitaler Mixer mit 18 Eingängen und 14 Ausgängen, rackmontierbar, der als USB 32x32 Audio-Interface verwendet werden kann. Er verfügt über 16 AnalogiQ Mikrofonvorverstärker, einen 5-Core ARM-Prozessor und eine große Auswahl an integrierten Effekten und Prozessen, einschließlich eines 4-Band parametrischen EQs, Kompressoren, Delay und Reverb. Der Mixer ist kompatibel mit dem ME Personal Mixing System und dem dSNAKE digitalen Anschluss, der bis zu 38 Eingänge bietet. Er ist so konzipiert, dass er mit der Qu-Pad-App betrieben werden kann, die es Ihnen ermöglicht, mit einem iPad mobil zu sein und von jedem Punkt des Raumes aus zu mischen, wenn Sie mit einem drahtlosen Netzwerk verbunden sind.
Allgemeine Merkmale:
16 Mono-Eingänge (TRS + XLR) 1 Stereo-Eingang (TRS) 12 Ausgänge (LR, Mono Mix 1-4, Stereo Mix 1-3) 1 Stereo Matrix-Ausgang (TRS) Integrierter Qu-32 Core (32 Mono-Kanäle + 3 Stereo-Eingänge) Bis zu 11 Monitor-Mixe (4 Mono + 7 Stereo) 4 FX-Prozessoren 4 Send/Return FX-Kanäle 4 Mute-Gruppen 4 DCA-Gruppen AnalogiQ Mikrofonvorverstärker iLive FX-Bibliothek Erweiterungsmöglichkeit auf 38 Eingänge über dSNAKE Remote Audio Port Automatischer Mikrofonmixer 32x32 Audio-Interface Direkte Multitrack-Aufnahme/Wiedergabe Qu-Drive auf USB Kompatibilität mit dem ME Personal Mixing System Qu-Pad App für iPad Qu-You persönliche Monitoring-App für iPhone/Android-Smartphones Alle Eingänge verfügen über Trim, Polarity, HPF, Gate, Insert/Ducker, 4-Band PEQ, Kompressor und Delay Alle Mix-Ausgänge verfügen über Insert, 1/3 Oktave GEQ, 4-Band PEQ, Kompressor und Delay Integrierter Signalgenerator RTA-Anzeige mit Peak-Band 19”-Rackmontage über zusätzliche Montagen Technische Spezifikationen:
Line/Mikrofoneingänge: XLR- und 1/4" TRS balancierte Anschlüsse Eingangsempfindlichkeit: -60 bis +5 dBu / -50 bis +15 dBu (XLR / TRS) Analoger Gain: -5 bis +60 dB, in 1 dB-Schritten Maximaler Eingangspegel: +19 / +29 dBu Eingangsimpedanz: >5 kOhm (XLR), >10 kOhm (TRS) THD+N, Gain 0 dB: 0.0005%, -89 dBu (20 Hz bis 20 kHz, Direct Out bei 0 dBu, 1 kHz) THD+N, Mid Gain +30 dB: 0.001%, -83 dBu (20 Hz bis 20 kHz, Direct Out bei 0 dBu, 1 kHz) Stereolineingänge: Connector ST1: 1/4" (6.3 mm) TRS balanciert, normalisiert auf halbe Eingangsempfindlichkeit (ST1): +4 /0 dBu, nominal Trim: ±24 dB Maximaler Eingangspegel (ST1): +22 /+18 dBu Eingangsimpedanz: >7 kOhm Lineausgänge: Mix 1 bis 10 & LR Out: XLR balanciert Ausgangsimpedanz: Nomineller Ausgang: +4 dBu = 0 dB Meteranzeige Maximaler Ausgangspegel: +22 dBu Restgeräuschpegel: -90 dBu (im Mute-Modus, 20 Hz bis 20 kHz) Stereoausgänge: MTX 1-2: 1/4" (6.3 mm) TRS balanciert Quelle (Alternative Ausgänge/2 Trk-Ausgang): Patchable/LR nach Fade Ausgangsimpedanz: Nomineller Ausgang: +4 dBu = 0 dB angezeigt auf dem Meter Maximaler Ausgangspegel: +22 dBu Restgeräuschpegel: -90 dBu (im Mute-Modus, 20 Hz bis 20 kHz) dSNAKE Eingänge: Remote-Quelle für CH1-32, ST1, ST2, ST3 dSNAKE Ausgänge: Patch-Möglichkeiten für Mix 1-10, LR, Grp 1-8, MTX 1-4 Kompatibel mit AudioRacks AR2412, AR84, AB168 System: Dynamic Range: 112 dB Frequenzgang: 20 Hz bis 20 kHz (+0/-0.5 dB) Headroom: +18 dB Internes Betriebsniveau: 0 dB dBFS-Ausrichtung: +18 dBu = 0 dBFS (+22 dBu bei XLR-Ausgang) Meterkalibrierung: 0 dB Meter = -18 dBFS (+4 dBu bei XLR-Ausgang) Indikatoren: Peak-Meteranzeige: -3 dBFS (+19 dBu bei XLR-Ausgang), Multi-Point-Empfindlichkeit Signal-Meteranzeige: -48 dBFS (-26 dBu bei XLR-Ausgang) Meter-Typ: Schnelle Reaktion (Peak) Samplingrate: 48 kHz ±100 PPM Wandler: 24-Bit Delta-Sigma Latenz: 1.2 ms (XLR-Eingang zu XLR-Ausgang) 0.7 ms (XLR-Eingang zu AES-Ausgang) Betriebstemperatur: 0 bis 35°C Stromversorgung: 100-240 VAC, 50/60 Hz, maximal 150 W USB Audio: Qu-Drive: USB A Gerät: Verwenden Sie eine USB-Festplatte (kein USB-Stick) Stereorecording: 2-Kanäle, WAV, 48 kHz, 24-Bit, mit Patchmöglichkeit Stereowiedergabe: 2-Kanäle, WAV, 44.1 oder 48 kHz, 16 oder 24-Bit, an ST1 Multitrack-Aufnahme: 18-Kanäle, WAV, 48 kHz, 24-Bit, mit Patchmöglichkeit Multitrack-Wiedergabe: 18-Kanäle, WAV, 48 kHz, 24-Bit Streaming USB Audio: USB B, gemäß Core Audio Send (upstream): 32-Kanäle, WAV, 48 kHz, 24-Bit Return (downstream): 32-Kanäle, WAV, 48 kHz, 24-Bit Kontrollen: Gruppen: Mute-Gruppen: 4 DCA-Gruppen: 4 Netzwerk: TCP/IP Ethernet für MIDI-Befehle und iPad-App Eingangsverarbeitung: Quellen: Kanäle 1 bis 32: Lokal, dSNAKE oder USB ST1, ST2: Lokal, dSNAKE oder USB ST3: Lokal, dSNAKE oder USB Stereo Globale USB-Quelle: Qu-Drive oder USB B Streaming Stereo-Link: Stereo-Link: Ungerade/gerade in Paaren von Eingängen Parameter-Link: EQ, Dynamik, Insert, Delay, Zuweisungen, Sends Link-Optionen: Vorverstärker, Polarität, Sidechains, Fader, Mute, Pan Polarität: HPF: 12 dB/Oktave, 20 Hz bis 20 kHz Insert: FX1-4 den Eingängen zuweisen Delay: bis zu 85 ms Gate: Self-key Sidechain Threshold: -72 bis +18 dBu Depth: 0 bis 60 dB Attack: 50 μs bis 300 ms Hold: 10 ms bis 5 s Release: 10 ms bis 1s Equalizer: 4-Band vollständig parametrisch, 20 Hz bis 20 kHz, +/-15 dB Band 1: wählbare LF Shelving (Baxandall), Bell Band 2 und 3: Bell Band 4: wählbare HF Shelving (Baxandall), Bell Bell-Breite: variabler, nicht konstanter Q, 1.5 bis 1/9 Oktave Kompressor: Self-key Sidechain Threshold: -46 bis 18 dBu Ratio: 1:1 bis unendlich Attack: 300 μs bis 300 ms Release: 100 ms bis 2 s Knie: Soft oder Hard Typen: Peak manuell, RMS manuell, SlowOpto, PunchBag Mischverarbeitung: USB-Ausgang: Direct Out Kanal zu USB: Follow Fader, Follow Mute (globale Optionen) Quellenauswahl (global): Post-Vorverstärker, Pre-EQ, Post-EQ, Post-Delay Insert: FX-Zuweisung in den Mix-Kanälen Delay: bis zu 170 ms Equalizer: Grafischer EQ: 1/3 Oktave konstant, 28 Bänder von 31 Hz bis 16 kHz, +/-12 dB Parametrischer EQ: 4-Band vollständig parametrisch, 20 Hz bis 20 kHz, +/- 15 dB Band 1: wählbare LF Shelving (Baxandall), Bell Band 2 & 3: Bell Band 4: wählbare HF Shelving (Baxandall), Bell Bell-Breite: variabler, nicht konstanter Q, 1.5 bis 1/9 Oktave Kompressor: Self-key Sidechain Threshold: -46 bis 18 dBu Ratio: 1:1 bis unendlich Attack: 300 μs bis 300 ms Release: 100 ms bis 2 s Knie: Soft oder Hard Typen: Peak manuell, RMS manuell, SlowOpto, PunchBag Effekte: Interne FX: 4x RackFX-Prozessoren, Send>Return oder Inserted Typen: Reverb, Delay, Gate Reverb, ADT, Chorus, symphonischer Chorus, Phaser, Flanger 4x dedizierte Returns für Stereo FX: Fader, Pan, Mute, Routing zu Mix/LR, 4-Band PEQ Audio-Tools: PAFL: PFL oder Stereo In-Place AFL 0 bis -24 dB Trim Delay von 85 ms Talkback: Zuweisbar zu jedem Mix 12 dB/Oktave HPF Signalgenerator: Zuweisbar zu jedem Mix Sine, White, Pink, Bandpassrauschen Allgemein: Abmessungen (BxTxH): Montiert im Pult: 435.5 x 174.5 x 161.0 mm Montiert im Rack: 483.0 x 135.4 x 177.0 mm, 4U Gewicht: 5.8 kg
