RME Ravenna

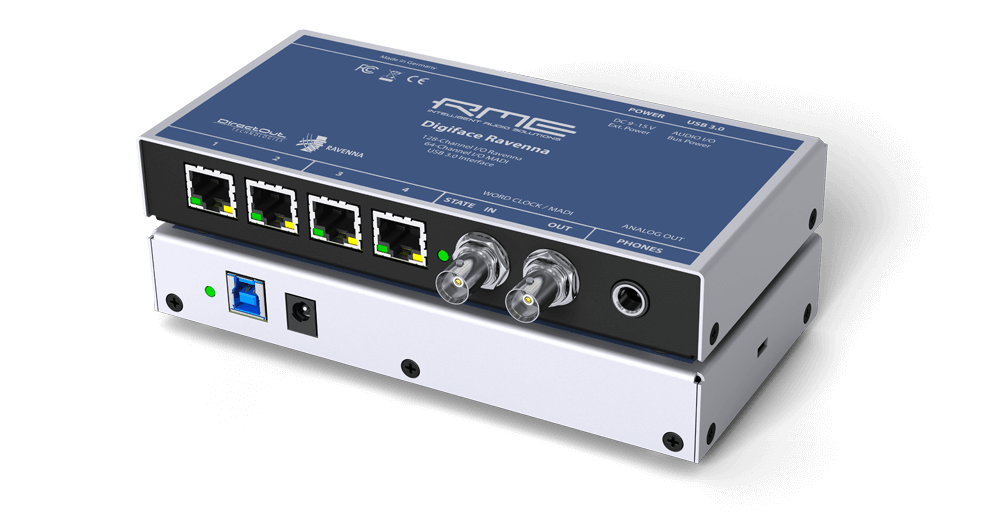

Digiface Ravenna ist eine USB-Audio-Interface mit 256 Kanälen, basierend auf dem Modell Digiface Dante, ausgestattet mit einem RAVENNA-Modul, das von DirectOut entwickelt wurde, und verfügt über: USB 3, MADI, TotalMix FX und Optionen sowohl für die Nutzung über USB als auch für den unabhängigen Betrieb.

Gigabit Ethernet Port

• RJ45
• 100 Mbit/s, 1 Gbit/s
• Standard-LEDs des Ports: gelb - verbunden, grün - Datenübertragung
• Unterstützt gerade und Crossover-Kabel (Auto MDI-X)
• Steuerung des Geräts über das Netzwerk (TotalMix Remote)

RAVENNA-Modul

• Unterstützt RAVENNA, AES67, ST 2110-30 / -31, ST 2022-7
• Netzwerkschichten Layer 3
• Modi: Switching und Redundanz gemäß ST 2022-7
• 32 Streams
• 128 Kanäle bei einfacher Geschwindigkeit, 64 Kanäle bei doppelter Geschwindigkeit, 32 Kanäle bei vierfacher Geschwindigkeit
• Taktquellen: PTP, Intern
• Abtastraten: 44.1, 48, 88.2, 96, 176.4, 192 kHz, +/-12.5%
• Routing: Kanalbasiertes Routing-Matrix
• Konfiguration: Benutzeroberfläche im Browser, Globcon-Steuerung, NMOS IS-04 / IS-05

MADI-Eingang

• Koaxial über BNC, 75 Ohm, gemäß AES10-1991
• Eingangsbereich mit hoher Empfindlichkeit (< 0.2 Vpp)
• Akzeptiert 56-Kanal- und 64-Kanal-Modus, plus Rahmen bei 96k
• Standard: bis zu 64 Kanäle, 24 Bit, 48 kHz
• S/MUX: bis zu 32 Kanäle, 24 Bit, 96 kHz
• S/MUX4: bis zu 16 Kanäle, 24 Bit, 192 kHz
• Locking-Bereich: 25 kHz – 54 kHz

MADI-Ausgang

• Koaxial über BNC, 75 Ohm, gemäß AES10-1991
• Ausgangsspannung 400 mVpp
• Kabellänge: bis zu 50 m
• Generiert 56-Kanal- und 64-Kanal-Modus, plus Rahmen bei 96k
• Standard: bis zu 64 Kanäle, 24 Bit, 48 kHz
• S/MUX / Rahmen bei 96k: bis zu 32 Kanäle, 24 Bit, 96 kHz
• S/MUX4: bis zu 16 Kanäle, 24 Bit, 192 kHz

Ausgang für analoge Kopfhörer 129/130

• Dynamik (DR): 110 dB RMS, 113 dBA
• Frequenzgang bei 44.1 kHz, -0.5 dB: 0 Hz – 20.8 kHz
• Frequenzgang bei 96 kHz, -0.5 dB: 0 Hz – 45 kHz
• Frequenzgang bei 192 kHz, -1 dB: 0 Hz - 89 kHz
• THD bei -1 dBFS: - 96 dB, 0.0016%
• THD+N bei -1 dBFS: -95 dB, 0.0017%
• Trennung zwischen Kanälen: > 100 dB
• Ausgang: TRS-Stecker 6,3 mm
• Ausgangsimpedanz: 2 Ohm
• Ausgangsniveau bei 0 dBFS, Last von 1 kOhm: +9.5 dBu
• Maximale Leistung bei 0.1% THD: 50 mW

Eingang für Taktsignal

• BNC, ohne Abschluss (10 kOhm)
• Intern umschaltbarer Abschluss von 75 Ohm
• Automatische Erkennung von Doppel-/Quadruple-Geschwindigkeiten und Konvertierung auf einfache Geschwindigkeit
• Ausgang für Taktsignal

BNC

• Maximalpegel: 5 Vss
• Abschlusspegel von 75 Ohm: 4.0 Vss
• Interne Impedanz: 10 Ohm
• Ausgang für analoge Kopfhörer 129/130
• Dynamik (DR): 110 dB RMS ungewichtet, 113 dBA
• Frequenzgang bei 44.1 kHz, -0.5 dB: 0 Hz – 20.8 kHz
• Frequenzgang bei 96 kHz, -0.5 dB: 0 Hz – 45 kHz
• Frequenzgang bei 192 kHz, -1 dB: 0 Hz - 89 kHz
• THD@-1dBFS:-96dB,0.0016%
• THD+N @ -1 dBFS: -95 dB, 0.0017%
• Trennung zwischen Kanälen: > 100 dB
• Ausgang: TRS-Stecker 6,3 mm, unsymmetrisch
• Ausgangsimpedanz: 2 Ohm
• Ausgangsniveau bei 0 dBFS, Last von 1 kOhm: +9.5 dBu
• Maximale Leistung @ 0.1% THD: 50 mW

Digital

• Takt: Intern, RAVENNA (PTP), Worte, MADI
• Unterstützte Abtastraten: 44.1 kHz bis 192 kHz
