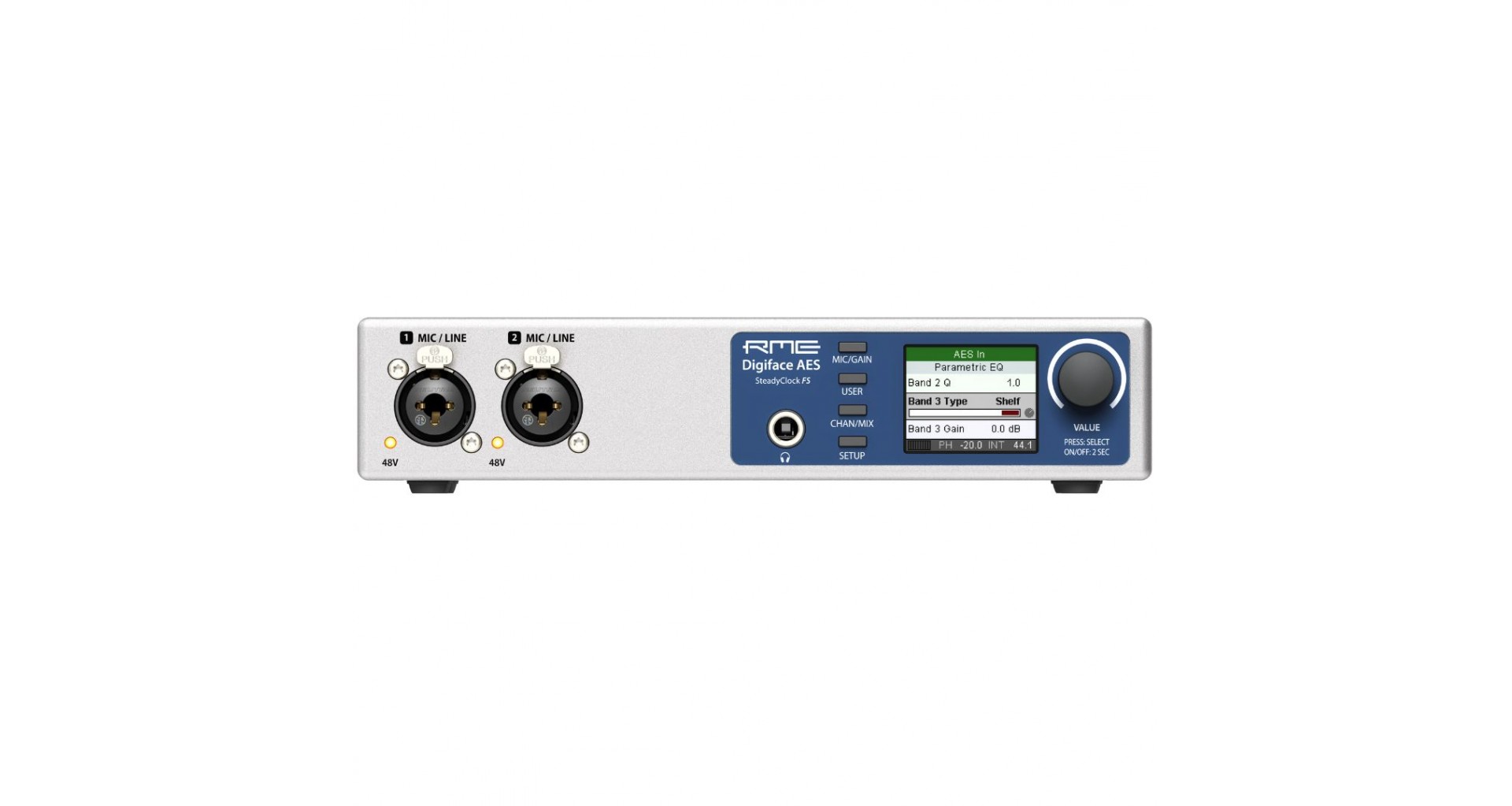

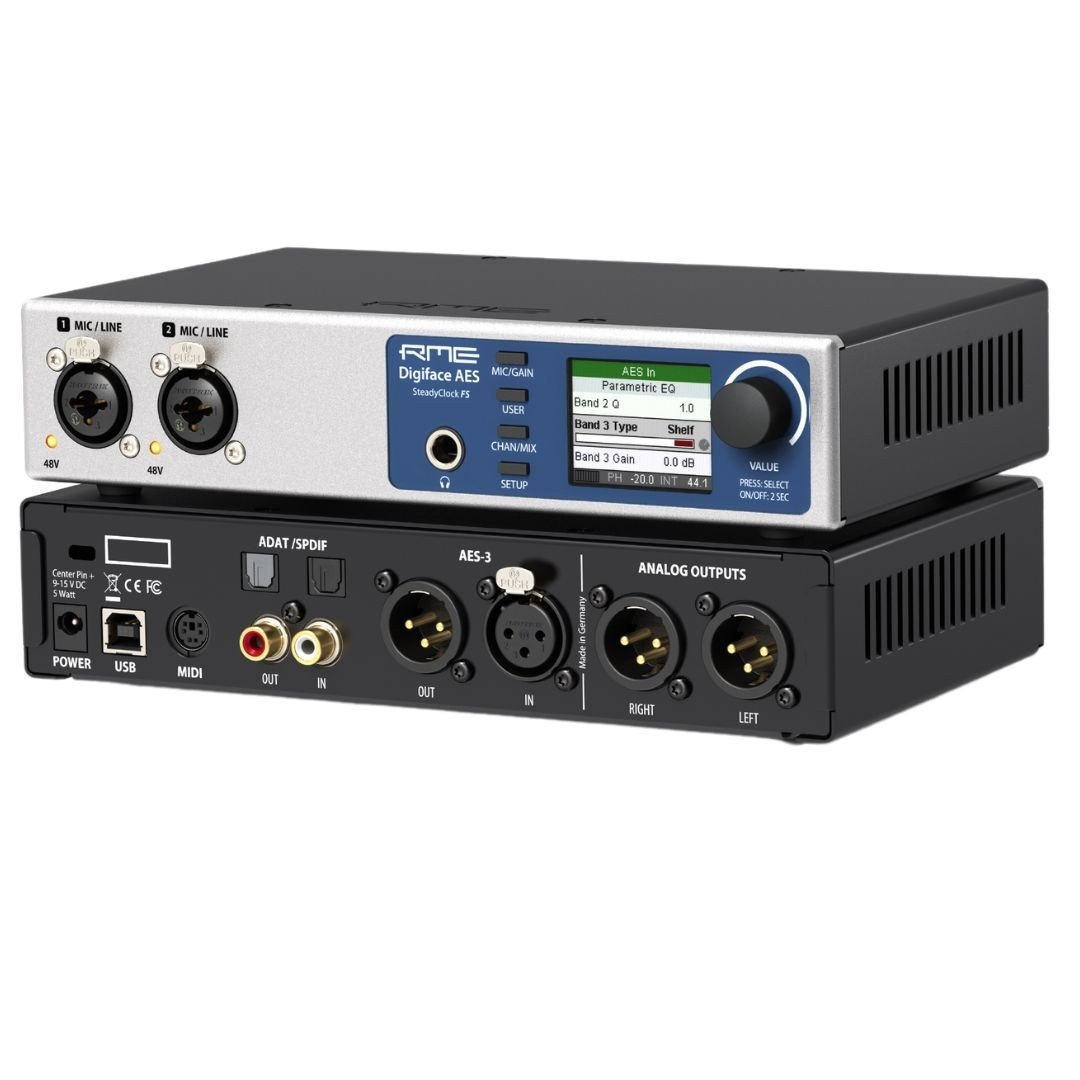

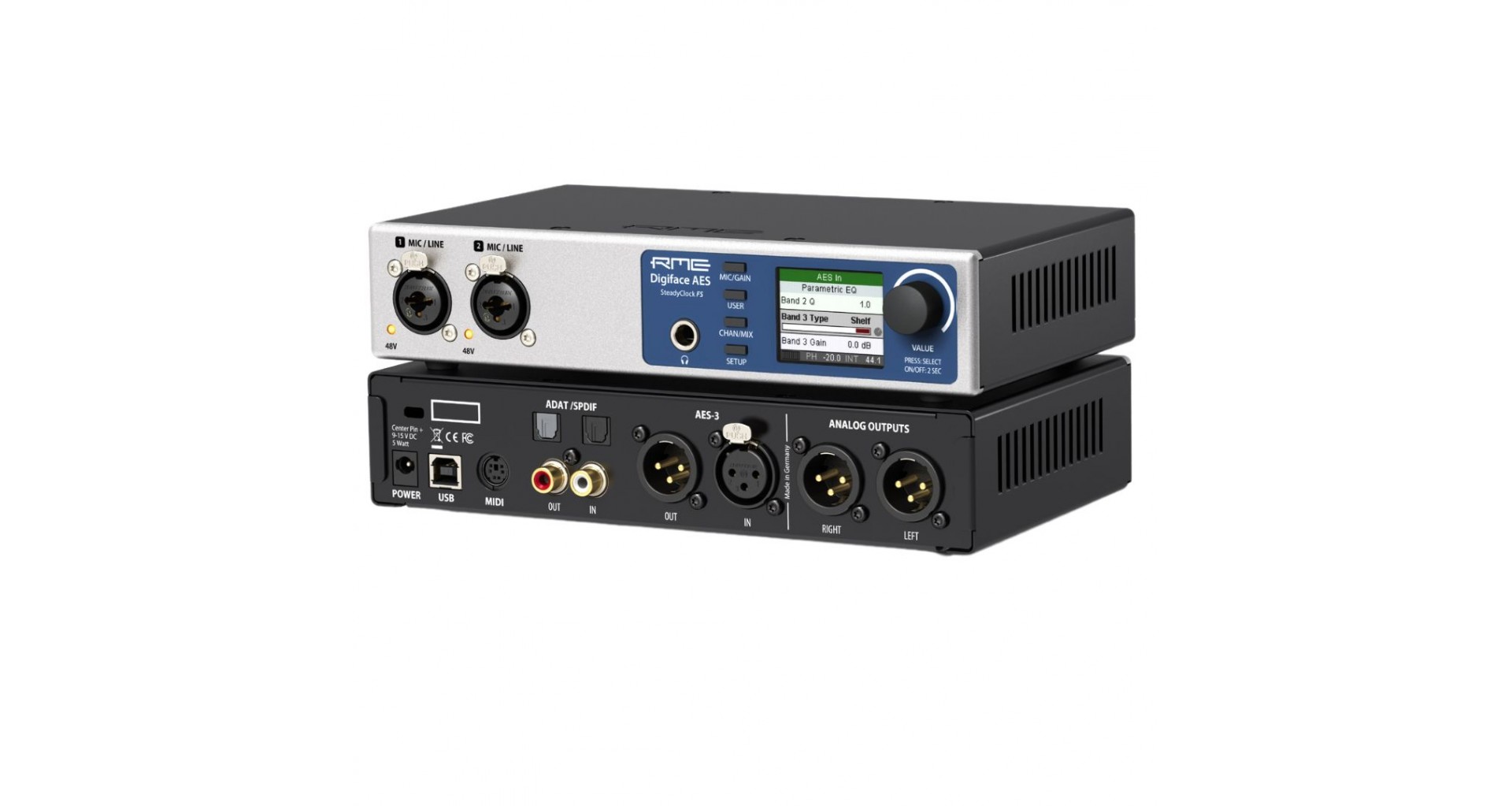

RME Digiface AES

Digiface AES ist eine professionelle USB 2.0-Interface, die busbetrieben ist und 14 Eingänge und 16 Ausgänge bietet.

Es umfasst 2 universelle Eingänge für Mikrofone/Line und 4 analoge Ausgänge (2 XLR, 1 TRS-Buchse für Kopfhörer), die seine digitale I/O-Sektion vervollständigen.

Mit einer hervorragenden Auswahl an digitalen Anschlussmöglichkeiten, SteadyClock FS-Technologie, der Fähigkeit zum unabhängigen Betrieb und einem integrierten parametrischen Equalizer ist die Digiface AES die perfekte All-in-One-Lösung für die Aufnahme und Wiedergabe sowohl digitaler als auch analoger Quellen und bietet zudem flexible Optionen für Wiedergabe und Monitoring über TotalMix FX.

Mikrofon/Line In 1-2, XLR:

• Eingang: XLR, elektronisch symmetrisch
• Eingangswiderstand symmetrisch @ 1 kHz: 2 kOhm, PAD 5,3 kOhm
• Eingangswiderstand unsymmetrisch @ 1 kHz: 1 kOhm, PAD 2,6 kOhm
• Maximaler Eingangspegel, Gain 0 dB: +8 dBu, PAD +19 dBu
• Maximaler Eingangspegel, Gain 75 dB: -67 dBu, PAD -56 dBu
• Gain-Einstellbereich: 75 dB
• EIN: -129 dBu, A-gewichtet, 60 dB Gain, 150 Ohm, 20 Hz – 20 kHz
• Signal-Rausch-Verhältnis (SNR): 113 dB RMS ungewichtet, 115 dBA
• Frequenzgang @ 44.1 kHz, -0,1 dB: 16 Hz – 20,4 kHz
• Frequenzgang @ 96 kHz, -0,5 dB: 7 Hz – 45,8 kHz
• Frequenzgang @ 192 kHz, -1 dB: 5 Hz – 88 kHz
• Frequenzgang PAD @ 44.1 kHz, -0,1 dB: 5 Hz – 20,4 kHz
• Frequenzgang PAD @ 96 kHz, -0,5 dB: 2,5 Hz – 45,8 kHz
• Frequenzgang PAD @ 192 kHz, -1 dB: 2 Hz – 88 kHz
• THD: < -110 dB, < 0,0003%
• THD+N: < -106 dB, < 0,0005%
• Trennung zwischen Kanälen: > 110 dB

TRS In 1-2:

Wie XLR, aber:

• Eingang: 6,3 mm TRS-Buchse, elektronisch symmetrisch
• Eingangswiderstand @ 1 kHz: 12 kOhm symmetrisch, 6 kOhm unsymmetrisch
• Maximaler Eingangspegel, Gain 0 dB: +24 dBu
• Maximaler Eingangspegel, Gain 75 dB: -51 dBu
• Frequenzgang @ 44.1 kHz, -0,1 dB: 2 Hz – 20,3 kHz
• Frequenzgang @ 96 kHz, -0,5 dB: 1,5 Hz – 44,3 kHz
• Frequenzgang @ 192 kHz, -1 dB: 1 Hz – 70 kHz

DA, Line Out 1-2:

Ausgang: XLR, elektronisch symmetrisch

• Schaltbarer Ausgangspegel +19 dBu, +13 dBu, +4 dBu
• Dynamik (DR) @ +19 dBu: 120 dB (AES17), 123 dBA
• Dynamik (DR) @ +13 dBu: 114 dB (AES17), 116,5 dBA
• Dynamik (DR) @ +4 dBu: 114 dB (AES17), 116,5 dBA
• Frequenzgang @ 44.1 kHz, -0,5 dB: 0 Hz – 20,7 kHz
• Frequenzgang @ 96 kHz, -0,5 dB: 0 Hz – 45 kHz
• Frequenzgang @ 192 kHz, -1 dB: 0 Hz – 90 kHz
• THD: < -110 dB, < 0,0003%
• THD+N: -110 dB, 0,0003%
• Trennung zwischen Kanälen: > 110 dB
• Ausgangswiderstand: 300 Ohm

DA - Stereo Phones Ausgang (7-8):

• Ausgang: 6,3 mm TRS-Buchse, unsymmetrisch
• Ausgangspegel bei 0 dBFS, Hoch: +13 dBu
• Ausgangspegel bei 0 dBFS, Niedrig: +7 dBu
• Signal-Rausch-Verhältnis (SNR) @ Hoch: 120 dB (AES17), 122 dBA
• Signal-Rausch-Verhältnis (SNR) @ Niedrig: 114 dB (AES17), 116,5 dBA
• Ausgangswiderstand: 5 Ohm
• Maximale Leistung pro Kanal, 32 Ohm Last, 0,1% THD: 160 mW
• THD+N @ 32 Ohm Letzt: -108 dB, 0,0004%

MIDI

• 1 x MIDI I/O über Split-Kabel mit 2 x 5-poliger DIN-Buchse
• Galvanische Isolation durch Eingang mit Optokoppler
• Hochgeschwindigkeitsmodus: Jitter und Reaktionszeit in der Regel unter 1 ms
• Separate FIFOs von 128 Bytes für Eingabe und Ausgabe

Digital

• Taktgeber: Intern, AES, SPDIF, ADAT
• Jitter-Unterdrückung für externe Taktgeber: > 50 dB (> 1 kHz)
• Effektive Jitter-Auswirkung auf die AD- und DA-Wandlung: nahezu null
• Digitale Bitclock PLL für nahtlosen variablen ADAT-Betrieb
• Unterstützte Abtastraten: 28 kHz bis 200 kHz

Digitale Eingänge

AES/EBU:

• 1 x XLR, symmetrisch mit Transformator, galvanisch isoliert, gemäß AES3-1992
• Eingangsstadium mit hoher Empfindlichkeit (< 0,3 Vpp)
• SPDIF-kompatibel (IEC 60958)
• Akzeptiert Consumer- und Professional-Format
• Lockbereich: 27 kHz – 200 kHz
• Jitter-Unterdrückung: > 50 dB (> 1 kHz)

SPDIF koaxial:

• 1 x RCA, gemäß IEC 60958
• Eingangsstadium mit hoher Empfindlichkeit (< 0,3 Vpp)
• Akzeptiert Consumer- und Professional-Format
• Lockbereich: 27 kHz – 200 kHz
• Jitter-Unterdrückung: > 50 dB (> 1 kHz)

ADAT Optical:

• 2 x TOSLINK, Format gemäß Alesis-Spezifikationen
• Standard: 8 Kanäle, 24 Bit, bis zu 48 kHz
• Doppelte Geschwindigkeit (S/MUX): 4 Kanäle, 24 Bit, 96 kHz
• Vierfache Geschwindigkeit (S/MUX4): 2 Kanäle, 24 Bit, 192 kHz
• Bitclock PLL sorgt für perfekte Synchronisation auch im variablen ADAT-Betrieb
• Lockbereich: 31,5 kHz – 50 kHz
• Jitter-Unterdrückung: > 50 dB (> 1 kHz)

SRC (Sample Conversion):

• Wählbare Eingänge AES, SPDIF koaxial oder SPDIF optisch
• 2 Kanäle, von 32 bis 192 kHz
• Maximaler Umwandlungsverhältnis: 1:7 und 7:1
• THD+N: -139 dB
• Dynamik (DR): 139 dB (AES17), 142 dBA
• Latentz: 109 Samples, 2,47 ms @ 44,1 kHz, 1,14 ms @ 96 kHz, 0,57 ms @ 192 kHz

Digitale Ausgänge

• AES/EBU:

• XLR, symmetrisch mit Transformator, galvanisch isoliert, gemäß AES3-1992
• Ausgangswiderstand 5 Vss
• Professionelles Format gemäß AES3-1992 Amendment 4
• Ein-Draht-Modus, unterstützte Abtastraten: 28 kHz bis 200 kHz

SPDIF koaxial:

• 1 x Cinch, gemäß IEC 60958
• Ausgangswiderstand 0,7 Vss
• Consumer-Format (SPDIF) gemäß IEC 60958
• Ein-Draht-Modus, unterstützte Abtastraten: 28 kHz bis 200 kHz

ADAT:

• 1 x TOSLINK
• Standard: 8 Kanäle, 24 Bit, bis zu 48 kHz
• Doppelte Geschwindigkeit (S/MUX): 4 Kanäle, 24 Bit, 96 kHz
• Vierfache Geschwindigkeit (S/MUX4): 2 Kanäle, 24 Bit, 192 kHz

Allgemeines:

• Stromversorgung: USB-Busversorgung oder externe Stromversorgung
• Typischer Stromverbrauch: 3 Watt
• Strom bei 12 V aus externer Stromversorgung: 250 mA (3 Watt)
• Abmessungen (LxHxT): 215 x 44 x 130 mm (8,46" x 1,73" x 5,1")
• Gewicht: 880 g (1,94 lbs)
• Temperaturbereich: +5°C bis +50°C (41°F bis 122°F)
• Relative Luftfeuchtigkeit: < 75%, ohne Kondensation
