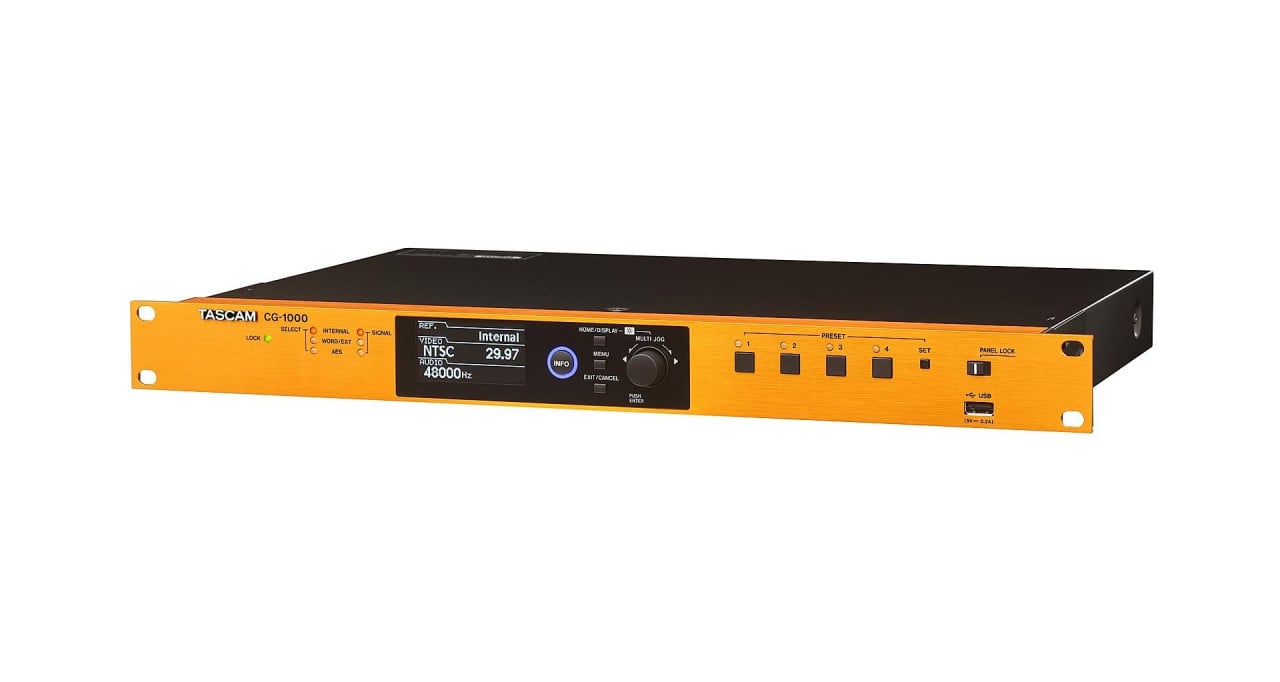

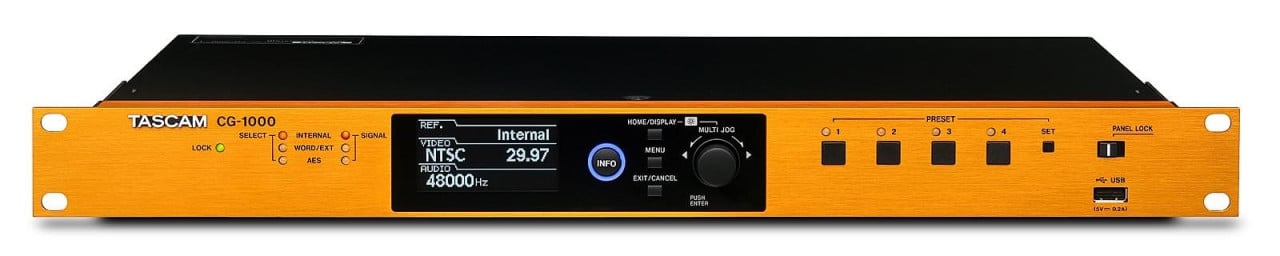

Tascam CG-1000

CG-1000 ist ein Clock-Signal-Generator mit 12 Wordclock-Ausgängen, 2 AES3/AES11-Ausgängen und 2 SPDIF-Ausgängen. Er ist zudem kompatibel mit 2×Fs, 4×Fs und 256×Fs Ausgängen sowie mit Pro Tools und anderen DAW-Systemen.

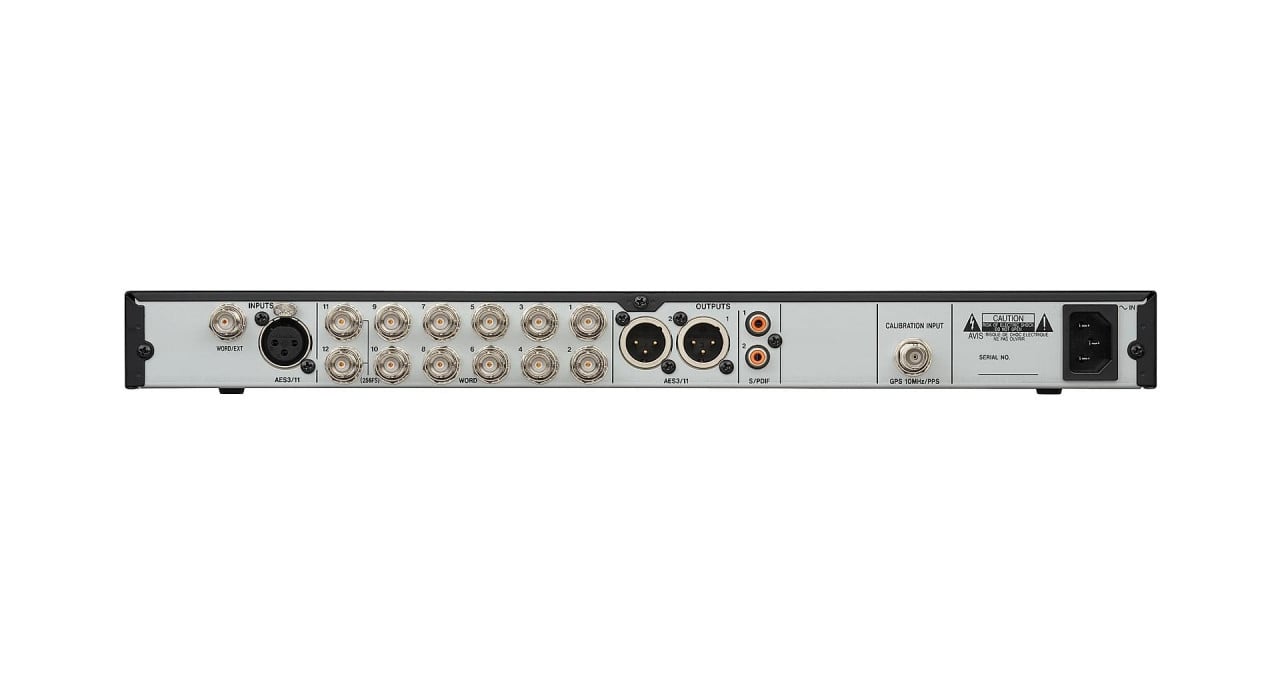

WORD/EXT-EINGÄNGE:

• Stecker: BNC
• Eingangspegel 0,5 Vp-p bis 5,0 Vp-p
• Eingangsimpedanz 75Ohm/50Ohm (75/50/AUS im Menü wählbar)

Akzeptierte Frequenzen

• WORD CLOCK 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• ATOM 10.0MHz
• GPS 10.0MHz
• Erlaubte Frequenzabweichung +-50ppm

AES3/11-EINGANG

• XLR-3-31 Stecker (1: GND, 2: HOT, 3: COLD)
• Eingangspegel 0,2 Vp-p bis 10 Vp-p
• Eingangsimpedanz 110Ohm
• Format AES11-2003, AES3-2003, IEC60958-4
• Akzeptierte Frequenzen 32k / 44.1k / 48k / 88.2k / 96k / 76.4k / 92k Hz
• Erlaubte Frequenzabweichung +-50ppm

KALIBRIERUNGSEINGANG

• BNC-Stecker
• Eingangspegel 0,5 bis 5,0 Vp-p
• Eingangsimpedanz 50Ω (EIN/AUS im Menü wählbar)

AKTIVE AUSGÄNGE

• BNC-Stecker × 12 (1-12)
• Ausgangspegel 1,0 Vp-p bis 3,5 Vp-p (in 0,5 V-Schritten über Menü einstellbar)
• Ausgangsimpedanz 75Ohm
• Akzeptierte Frequenzen 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• 1/4×Fs, 1/2×Fs, 1×Fs, 2×Fs, 4×Fs, 256×Fs (Nur AUSGÄNGE 11-12)

AES3/11-AUSGÄNGE

• XLR-3-31 Stecker (1: GND, 2: HOT, 3: COLD) × 2 (1-2)
• Ausgangspegel 2,5 Vp-p
• Ausgangsimpedanz 110Ω
• Format AES11-2003, AES3-2003, IEC60958-4
• Akzeptierte Frequenzen 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz

S/PDIF-AUSGÄNGE

• RCA Pin Stecker × 2 (1-2)
• Ausgangspegel 0,5 Vp-p
• Ausgangsimpedanz 75Ohm
• Format IEC60958-3

USB

• USB Typ B Stecker
• USB2.0 Hochgeschwindigkeitsprotokoll (480 Mbps)
• DC5.0V, 0.2A Stromversorgung

INTERNER OSCILLATOR

• OCXO-TYP
• Frequenzgenauigkeit ±0,01 ppm (Werksstandard)
• Frequenzstabilität ±0,005ppm/Tag

• Stromversorgung: AC100 - 240V, 50/60Hz
• Stromverbrauch: 10W
• Abmessungen: 483 × 45 × 310 mm
• Gewicht: 3.1 kg
• Betriebstemperaturbereich: 0˚C - 40˚C
• Inklusive Zubehör: Netzkabel, Rackmontageset, Benutzerhandbuch
