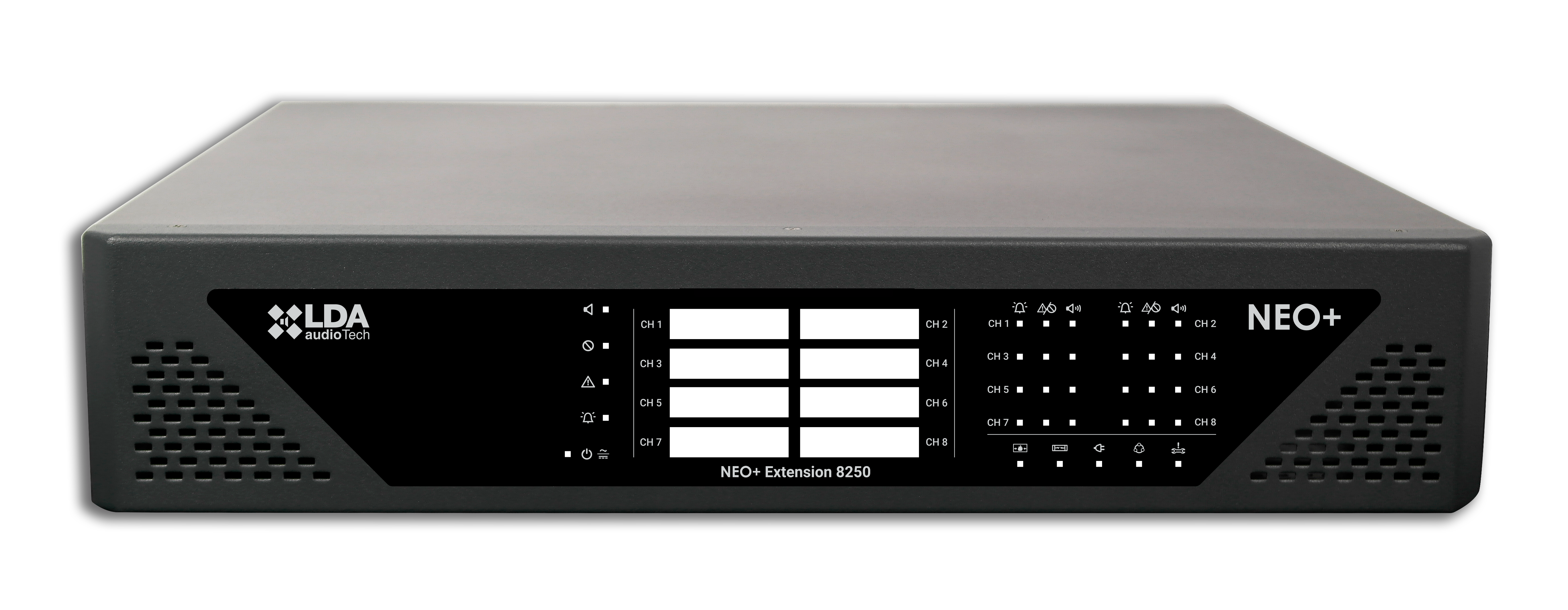

LDA audioTech NEO 8250 ES03 – ist eine Erweiterungseinheit des LDA NEO+ Systems (S03), zertifiziert gemäß EN 54-16. Diese Einheit ermöglicht die Erweiterung des NEO+ Systems um bis zu 8 zusätzliche Zonen, einschließlich 8 Kanälen mit 250W Verstärkung der Klasse D.
Das Audiosignal wird von der Haupteinheit zu dieser Erweiterungseinheit über eine Daisy-Chain-Verbindung von Flexnet und unter Verwendung von Audio über Ethernet übertragen. Dadurch wird die maximale Audioqualität und die Integrität des Signals gewährleistet.
Die NEO-Erweiterung ist vollständig konfigurierbar mit der NEO-Configurator-Software (inklusive). Es ist möglich, die Einheit aus der Ferne als Teil des gesamten NEO-Systems zu konfigurieren und Ereignisse zu erstellen, um Aktionen im System auszulösen, die durch Bedingungen wie: Eingangslevel, Datum und Uhrzeit, UDP-Befehle, ein GPIO oder einen Knopf am MPS-Mikrofon ausgelöst werden.
- Erweiterungseinheit des LDA NEO+ Systems, zertifiziert gemäß EN 54-16.
- Ermöglicht dem NEO+ System die Erweiterung um bis zu 8 zusätzliche Zonen, da es 8 Kanäle mit 250W enthält.
- Verstärkung der Klasse D @ 100V pro Kanal.
- Ermöglicht dem NEO+ System die Erweiterung um bis zu 8 zusätzliche Zonen, da es 8 Kanäle mit 250W enthält.
- Es beinhaltet einen dreifachen IP-Port für die IP-Ringverbindung.
- Mit der Haupteinheit NEO8060+ kommuniziert es über AES67 Audio, sowie für Steuerung und Überwachung.
- Verfügt über zwei Verstärkerausgänge für die A+B Verbindung oder Klasse A, sowie einen Eingang für den Reserveverstärkungskanal.
- Enthält einen priorisierten analogen Audioeingang.
- Die NEO Configurator Software ermöglicht die Fernkonfiguration der Ausrüstung und erstellt Ereignisse, um Aktionen im System basierend auf dem Zustand: Eingangslevel, Datum und Uhrzeit, UDP-Befehlen, GPIO oder von den Mikrofonen MPS-8Z, MPS8Z+ und der VAP-Serie durchzuführen.
- 8 Verstärker der Klasse D mit 250W auf 100V/70V Leitungen.
- 8 vorverstärkte Audioausgänge zum Anschluss externer PA-Verstärker.
- DSP: parametrischer Eingang/Ausgang Equalizer mit 7 Bändern, Loudness, LDA Sound Amplifier.
- Unabhängige Lautstärkeregelung für jeden I/O-Kanal und Audiofilter.
- Dreifacher Ethernet-Port: AES67 IP Audio, Fernsteuerung und -überwachung,
- und zur Skalierung des Systems mit NEO-Extension+ im Daisy-Chain-Modus mit FlexNet-Technologie bis zu 1024 Zonen, 128 Geräten.
- Steuerung für bis zu 32 LDA AT6 Attenuatoren.
- 12 überwachte Kontaktverschlüsse mit dem zentralen Brandmeldepanel.
Spezifikationen:
- Stromversorgung 110-120V / 220-240V~ 50/60 Hz
- Maximaler Energieverbrauch 900 W / 200 W bei 1/8 Ausgangsleistung / 40W im Standby
- Frequenzgang 20 - 20.000 Hz +/-3 dB (70 - 20.000 Hz Hochpassfilter 70Hz)
- Signal-Rausch-Verhältnis >96 dB, TYP, A-gewichtet
- Verzerrungsfaktor <0,5% TYP -10dBv
- Gain-Regelung pro Kanal -100 dB -0 dB, Schritte von 1 dB
- Integrierter DSP. 48 kHz, 24 Bit - 344 MIPS
- Flexnet/ AES67 3 x FlexNet redundant (Ring-Modus)/ Ethernet 10/100 Mbits. RJ-45 Buchse
- Vorverstärkerausgänge 8 x symmetrisches Audio 1 Vrms . 100 Ω, 3 Pins, Euroblock-Typ
- Audio/Steuerung. Ausgänge 1 x symmetrisches Audio, 1 Vrms. 100 Ω / 0 - 5V DC Ausgang 10 KΩ, 4 Pins, Euroblock-Typ
- ATT Steuerung 8 x 24 VDC, 8 x 40 mA, 2 Pins, Euroblock-Typ (4-Pin-Stecker)
- Notfallsteuereingänge 10 x 0 - 5 VDC, überwachte Eingänge, 2 Pins, Euroblock-Typ (4-Pin-Stecker)
- Notfallsteuerausgänge 2 x isolierte Ausgänge mit Relaiskontakt, NO, max 60 VDC 130 mA, 2 Pin Euroblock-Typ (4-Pin-Stecker)
- 8-Kanal-Verstärker bis zu 250W Audio (Gesamt max 2000W Audio), 8 Kanäle bis zu 120Wrms (Gesamt max
- 960Wrms) Klasse D @ 70 /100V. Minimale Last 40Ω
- Lautsprecherausgänge 16 (8 doppelt verwaltete Linien) x 70/100 V. 2 Pins, Euroblock-Typ (2-Pin-Stecker), 2 m / 6,56 ft Stromversorgung (EU-Typ), 1 x 2 m / 6,56 ft Ethernet-Kabel
