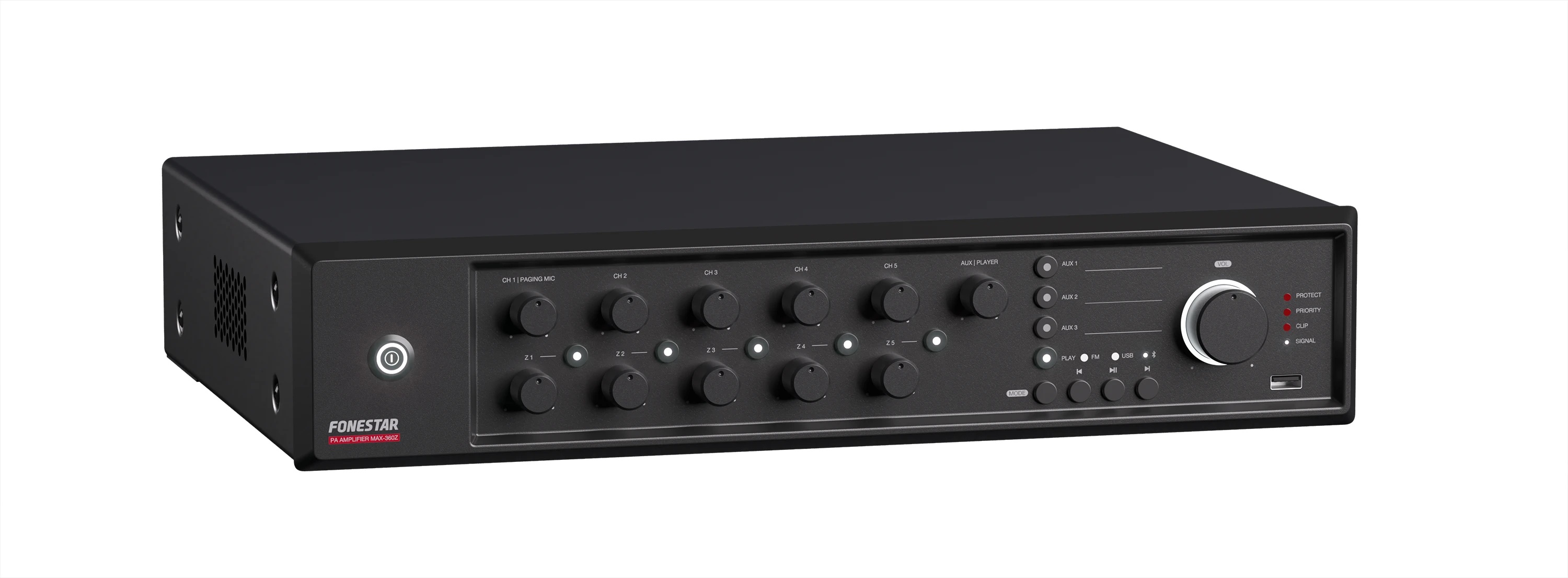

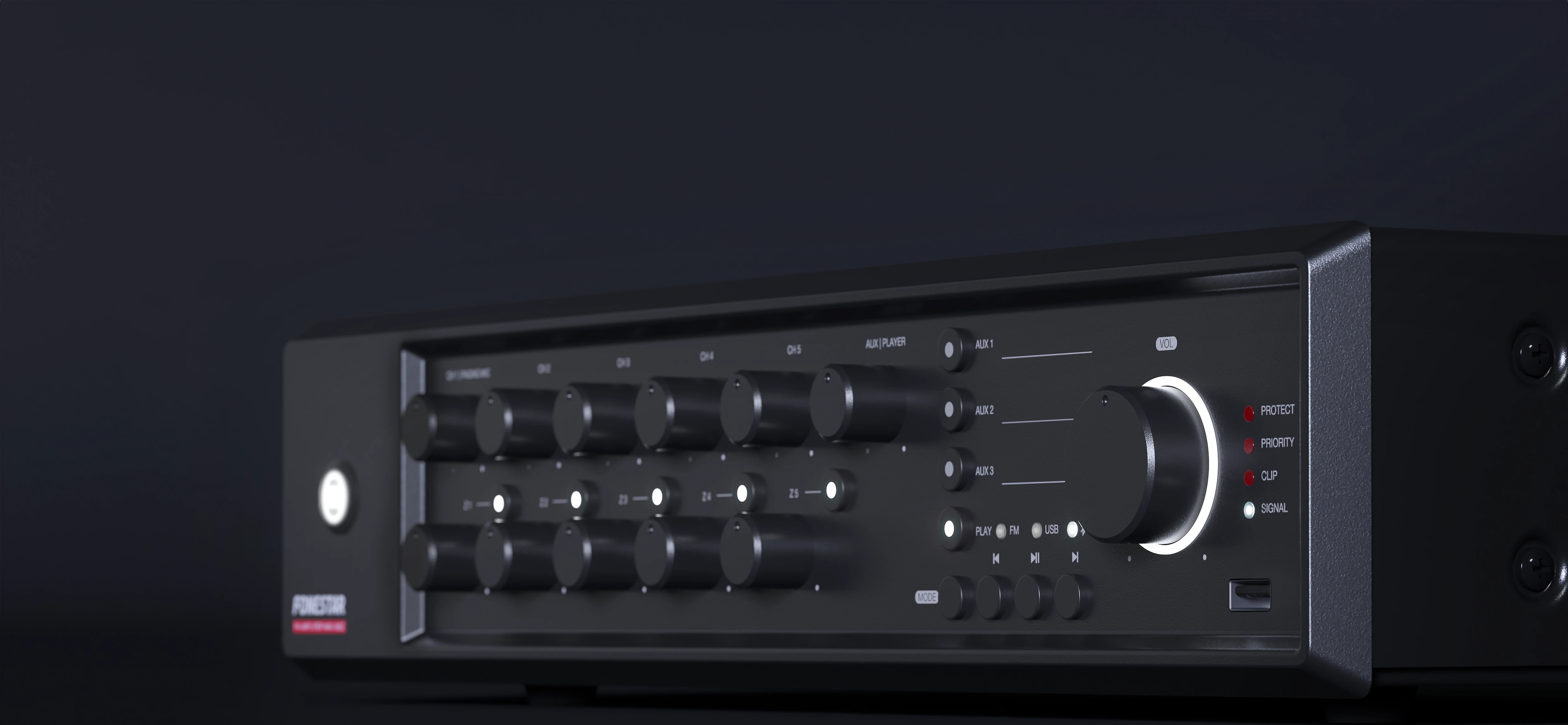

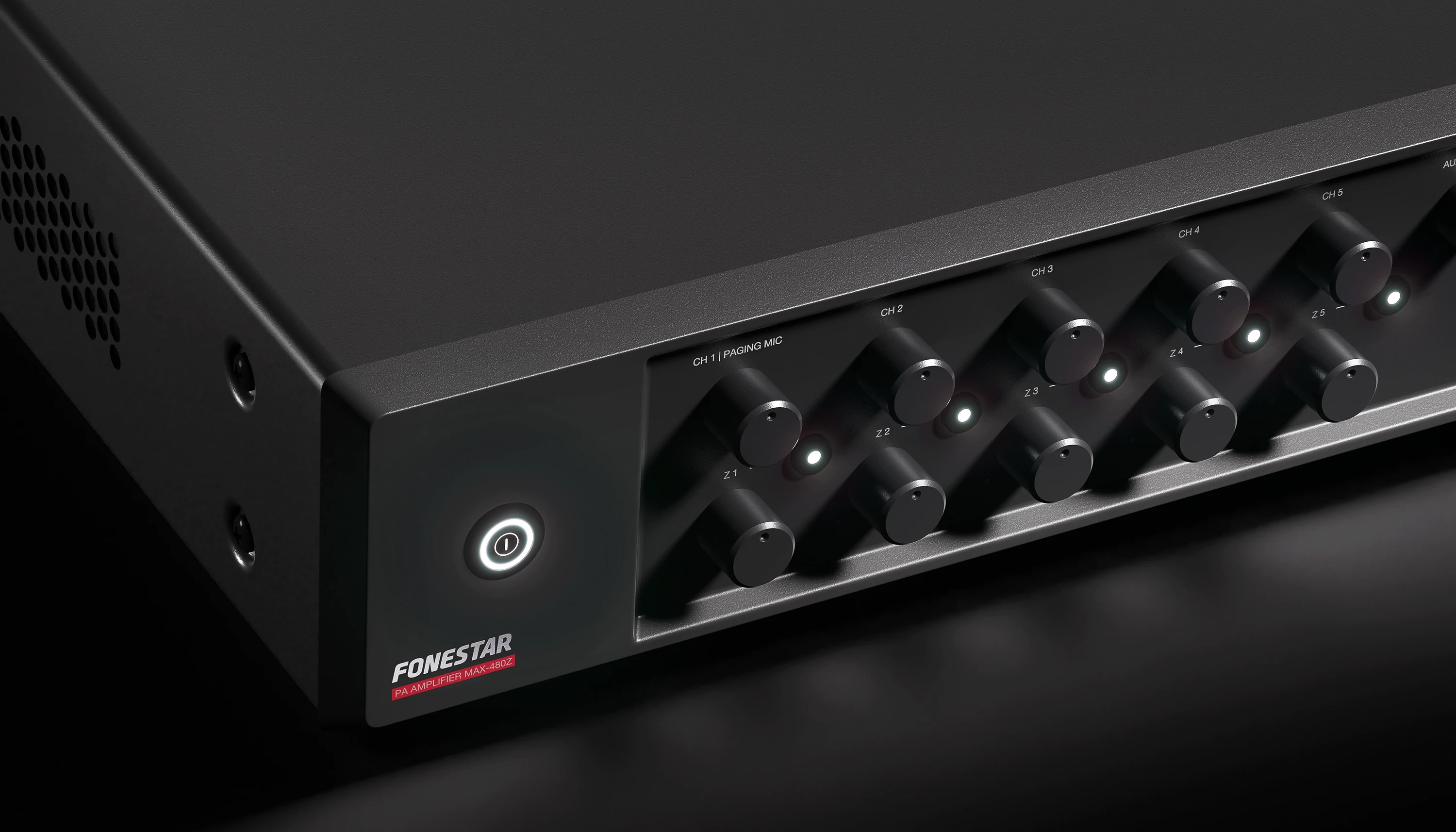

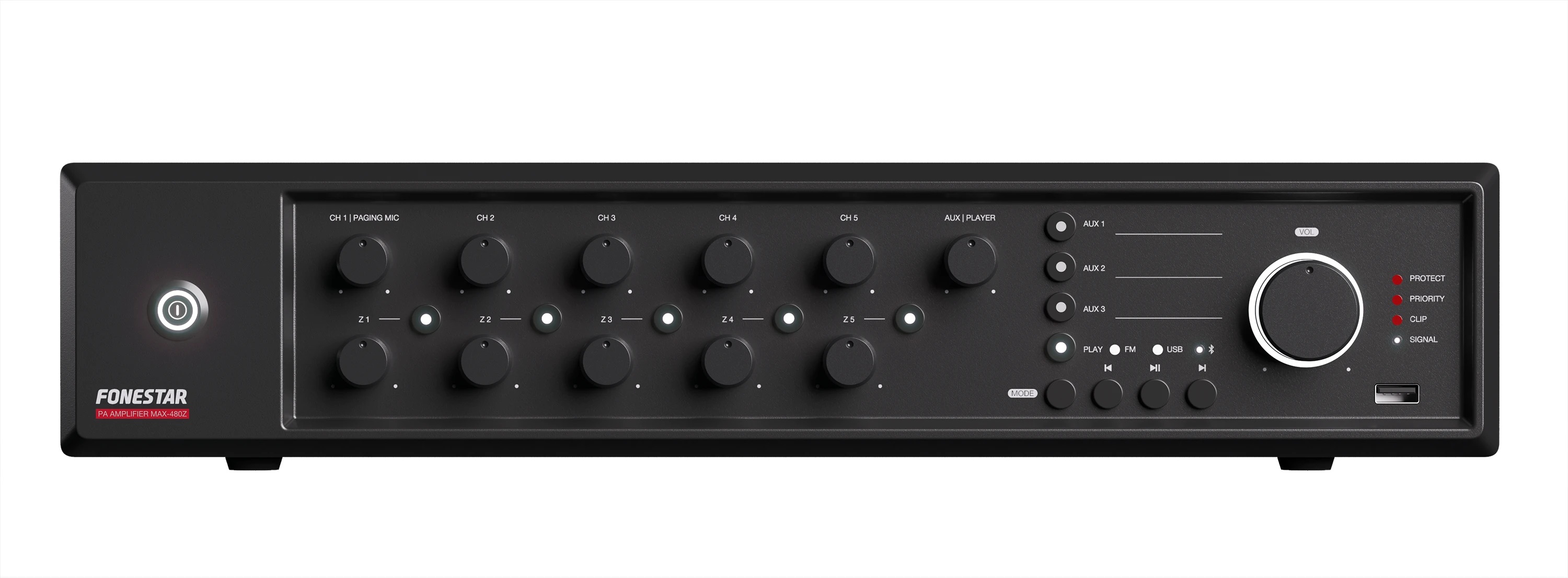

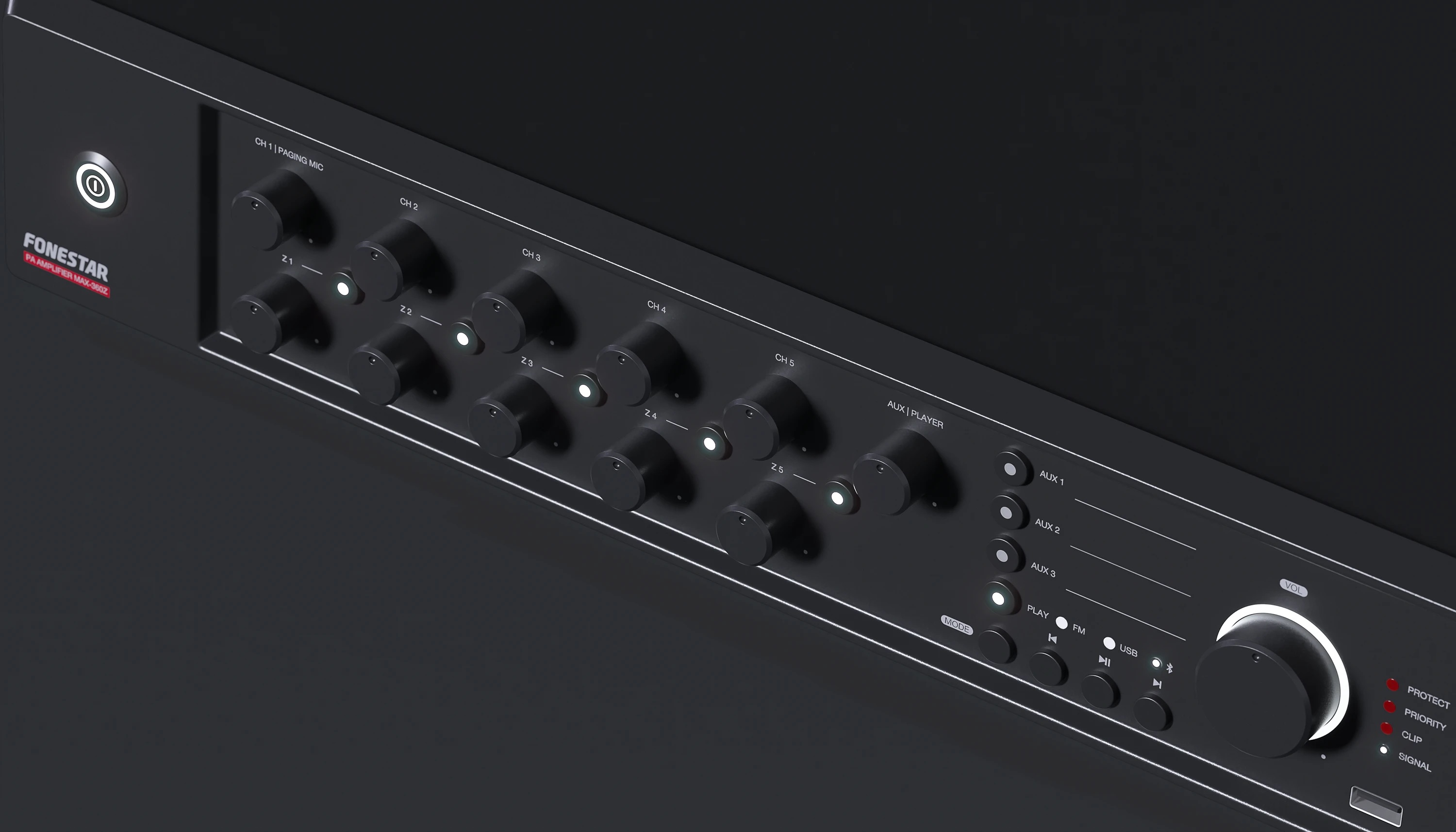

Fonestar MAX-480Z

Fonestar MAX-480Z - Multi-Zonen PA-Verstärker mit 480 W RMS der Klasse D, konzipiert für Projekte, die eine fortschrittliche Klangsteuerung in mehreren Zonen erfordern. Er bietet einen integrierten Bluetooth/USB/FM-Player und mehrere Eingänge für Mikrofone, Notrufsysteme und Aux-Quellen, und ist eine vollständige und effiziente Lösung für professionelle Installationen.

Mit einer konstanten Leistung von 480 W und einem Frequenzbereich von 45–22.000 Hz bietet er klaren Klang mit minimalen Verzerrungen. Er ermöglicht individuelle Lautstärkeregelung und Stummschaltung in 5 Zonen und ist kompatibel mit Ausgängen von 100 V, 70 V und 4 Ohm. Er umfasst Eingänge für Mikrofone mit Phantomspannung, Fernbedienungspanels, Notrufsysteme und Aux-Quellen.

Die Prioritäts- und Sicherheitsfunktionen umfassen Klingeltöne, Signalgenerator (Chime), Notfallpriorität und 24 V-Dämpfer. Das kompakte Design mit 11 kg und Induktionskühlung sorgt für einen geräuschlosen Betrieb ohne Wartung, während die integrierten Schutzfunktionen (Sanftanlauf, Überstrom, Überspannung, Temperatur und Kurzschluss) Zuverlässigkeit garantieren.

Er ist kompatibel mit RJ45-Kabeln für Mikrofone und Fernbedienungspanels über Entfernungen von bis zu 200 m und ist die ideale Wahl für Installateure, die einen leistungsstarken, sicheren und einfach zu integrierenden Multi-Zonen-Verstärker benötigen.

Eigenschaften:

• PA-Verstärker der Klasse D mit Schaltnetzteil (SMPS).
• Bluetooth/USB/FM-Player.
• Eingang für Zonemikrofon ZONEMIC-6.
• Eingang für Wandmontage-Panel.
• Mikrofoneingang mit Steuerung für Mix, Gain und Prioritätslevel.
• Klingelton-Generator (Chime).
• 3 Aux-Eingänge.
• Notrufeingang und Stummschaltfunktion zur Verbindung mit Alarm- und Evakuierungssystemen.
• Priorität mit 24 V-Dämpfer.
• Ausgang mit drittem Draht (100 V) mit Dämpferpriorität.
• Tone Control.
• Ausgänge von 100 V, 70 V und 4 Ω.
• 5 Ausgabenzonen mit Lautstärkeregelung und Stummschaltfunktion.

Leistung und Audio-Performance

• Leistung: 480 W RMS

• Frequenzbereich: 45 – 22.000 Hz (-10 dB)

• Verzerrung (THD+N): < 0,5% bei 1 kHz

• Signal-Rausch-Verhältnis: Mic >75 dB, Line >83 dB, Aux >81 dB

Schutzfunktionen

• Sanftanlauf

• Schutz vor Überstrom, Überlast, Übertemperatur und Kurzschluss

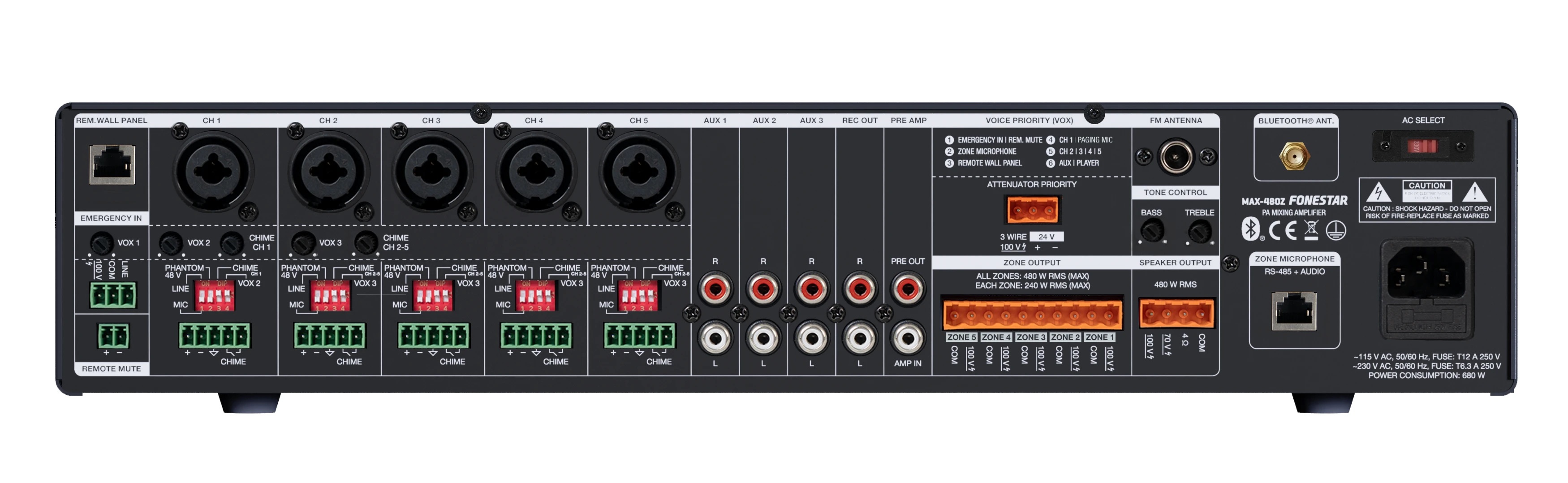

Eingänge

• Zonenmikrofon ZONEMIC-6, RJ45-Anschluss, Kabel bis zu 200 m

• Wandpanel mit RJ45, 2 x 250 mV RMS (-12 dBV)

• CH 1–5: Mikrofon/Line symmetrisch, Phantom 48V, Combo XLR + 6,3 mm Klinke und Euroblock

• Mikrofonsignal: 5.6 mV RMS (-45 dBV) / 600 Ω

• Line-Signal: 250 mV RMS (-12 dBV) / 100 kΩ

• 3 x AUX: 2 x RCA, 316 mV RMS (-10 dBV) / 47 kΩ

• 1 x Notruf: Euroblock-Anschluss, 326 mV RMS (-10 dBV) oder 100 V-Line

• Mute (Notfallpriorität) über geschlossenen Kontakt, Euroblock

• 1 Amp-in: RCA, 1.2 V RMS (+1.5 dBV)

Ausgänge

• 1 REC: 2 x RCA, 316 mV RMS (-10 dBV), Pre-Master

• 1 Pre-out: RCA, 1.2 V RMS (+1.5 dBV)

• Lautsprecherausgänge: 100 V, 70 V, 4 Ω oder 5 Zonen 100 V mit 7-stufigem Lautstärkewähler + OFF (max. 240 W/Zone), Euroblock

• Prioritätsdämpfer: 24 V / 100 mA, geschlossener Kontakt, Euroblock

• Prioritätsdraht 3 für Dämpfer (100 V)

Impedanz

• 4 Ω

• 100 V-Leitung (20 Ω)

• 70 V-Leitung (10 Ω)

Funktionen

• Prioritätseingänge in folgender Reihenfolge:
  · Notrufeingang 100 V (VOX)
  · Mute über Kontakt
  · Zonenmikrofon ZONEMIC-6
  · Wandpanel
  · Kanal 1 (wählbares VOX)
  · Kanäle 2–5 (wählbares gemeinsames VOX)
  · AUX-Eingänge / integrierter Player

• Indikatoren: Power, Signal, Clip, Prioritätsaktivierung, Schutzfunktionen

• Beleuchtung an Lautstärkeregler, AUX-Wählern, Zonen und Player

• Induktionskühlung, ohne Lüfter – geräuschlos, wartungsfrei

Integrierter Player

• Bluetooth 5.3 / USB / FM

• Automatische Wiedergabe beim Einschalten

• Wiedergabemodus-Speicher und letzte ausgewählte Quelle

• Modi: Zufallswiedergabe, Wiederholung

Steuerungen

• Mikrofonlautstärke

• Masterlautstärke

• AUX- oder Player-Wähler

• Zonensteuerung: Ein/Aus und Lautstärke in 7 Stufen

• Töne: Bass und Höhen (±10 dB bei 100 Hz und 10 kHz)

• Mikrofon/Line/Phantom-Wähler

• Signalpegel Prioritätsaktivierung (VOX)

• Klingeltonpegel (Chime)

Betriebsbedingungen

• Betriebstemperatur: -10°C ~ +40°C

• Lagertemperatur: -20°C ~ +60°C

• Maximale Luftfeuchtigkeit: 90%

Stromversorgung

• Spannung: 230/115 V AC, 50–60 Hz

• Leistungsaufnahme: 680 W

• Sicherung: 6.3 A (230 V) / 12 A (115 V)

Abmessungen und Gewicht

• 430 x 89 x 320 mm

• 2U Rack 19”

• Gewicht: 11 kg

Inklusive Zubehör

• FM-Antenne

• Bluetooth-Antenne

• Netzkabel

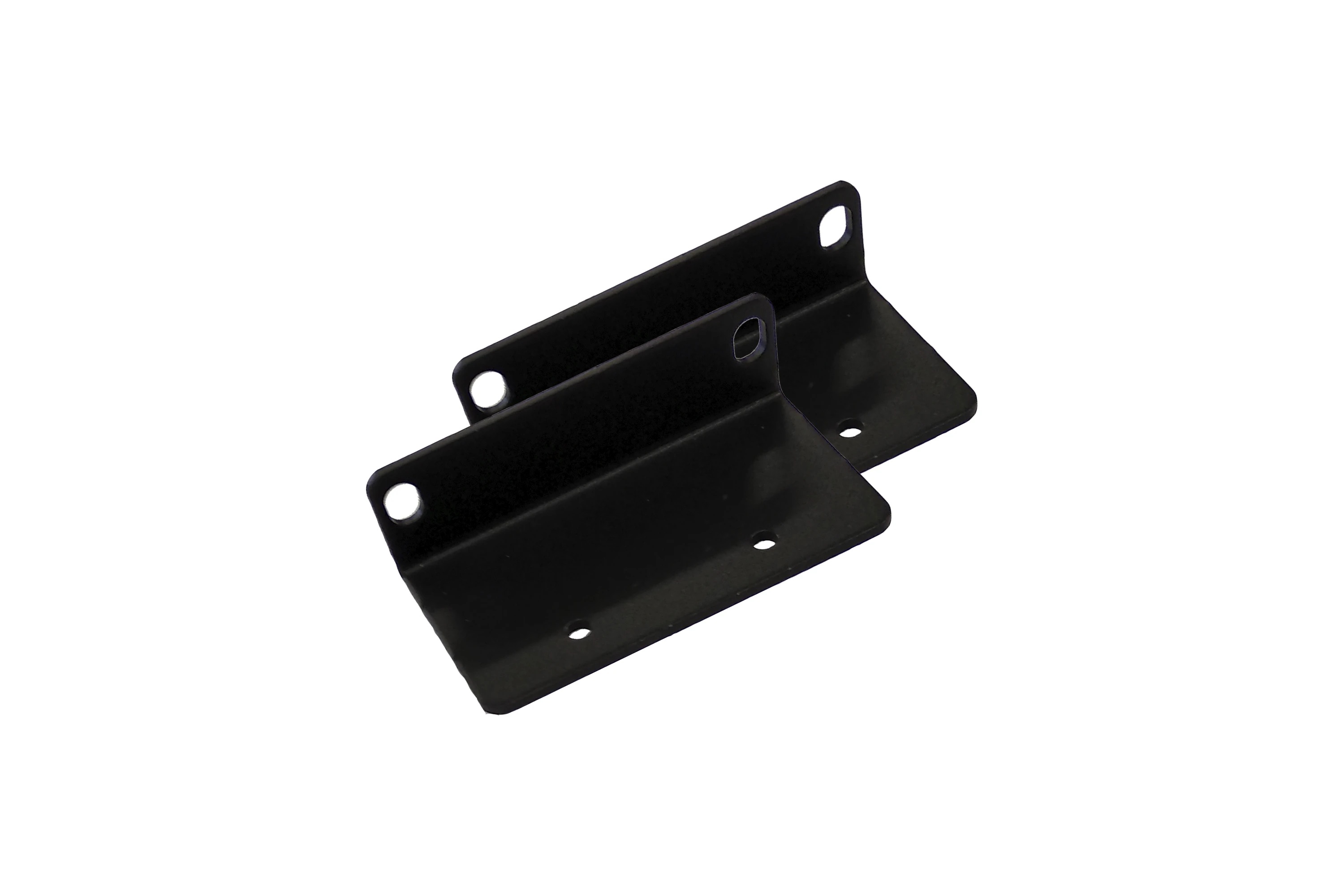

• Montagehalterungen für Rack
