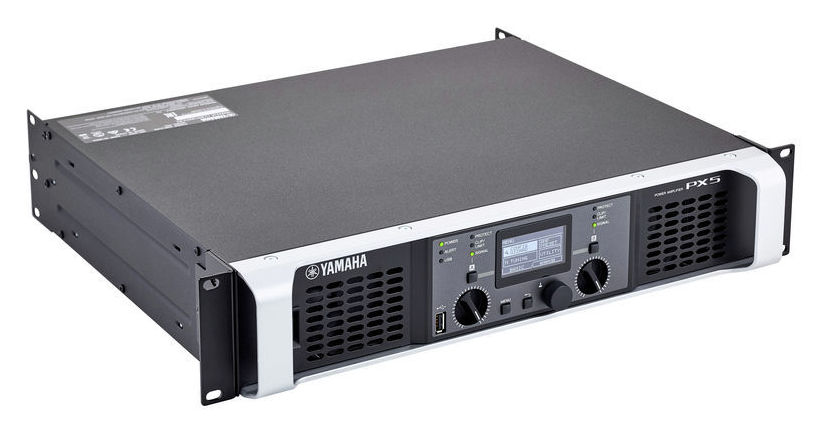

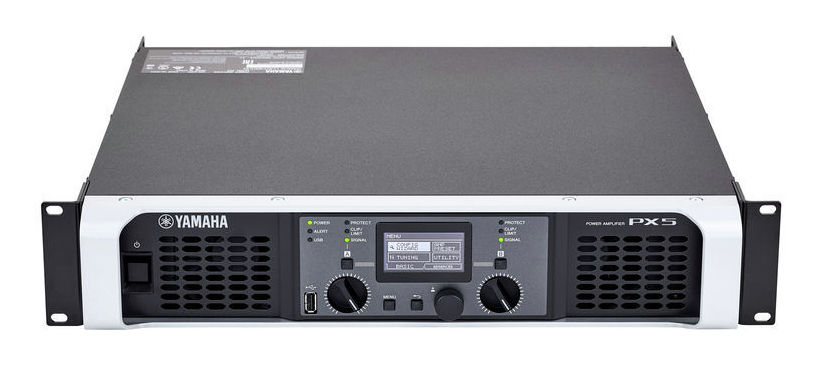

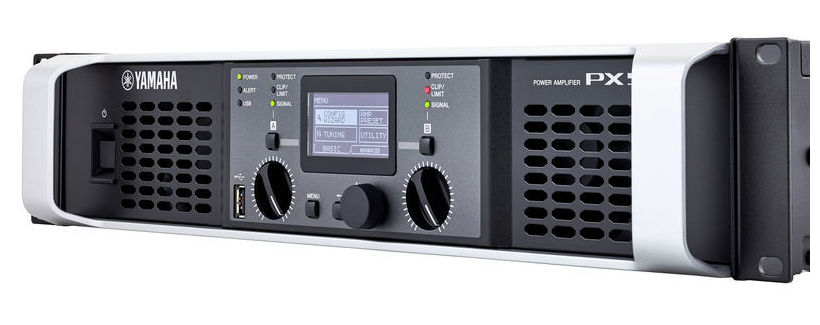

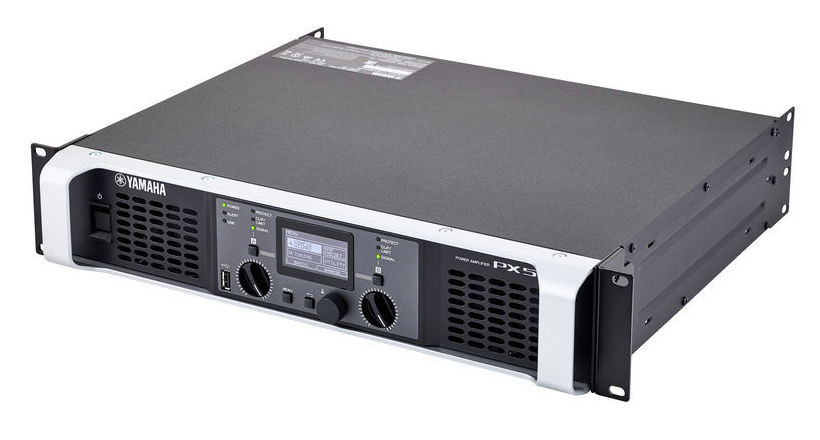

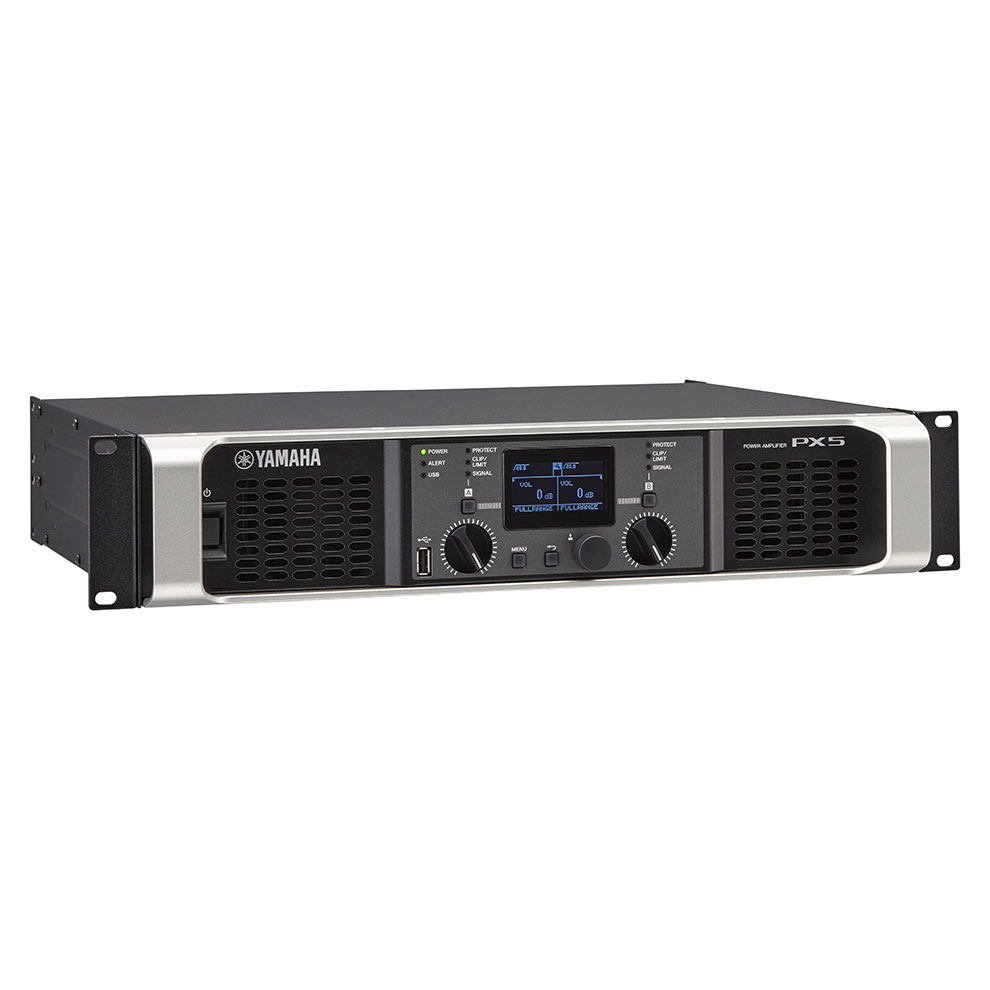

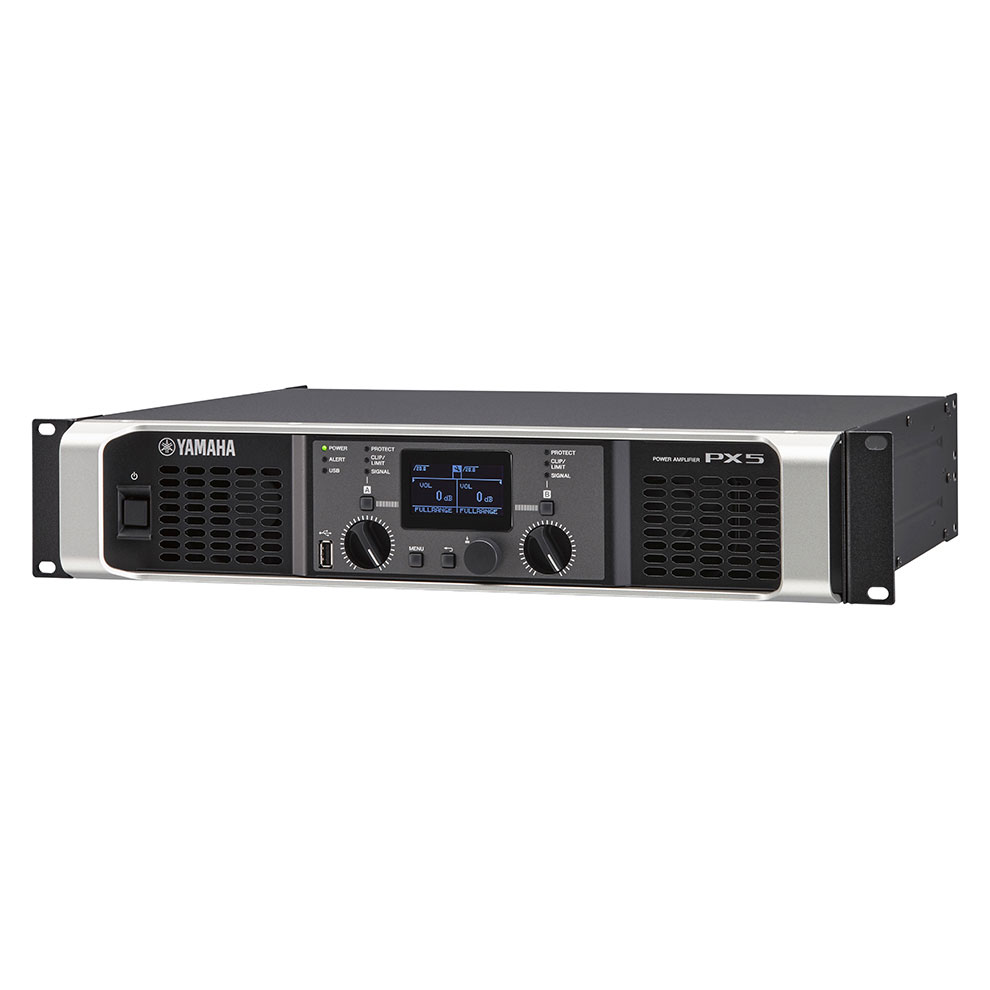

Yamaha PX5 - digitální výkonový zesilovač, který kombinuje inteligentní zpracování s vysokým výstupním výkonem 500W x 2 při 8Ω / 800W x 2 při 4Ω. Třída D, s vlastním LSI, vestavěným flexibilním PEQ, crossoverem, filtry, zpožděním a funkcemi limitace. Nabízí předvolby reproduktorů pro optimální výkon reproduktorů, DSP funkce, D-contour zpracování.
- Výstupní výkon: 1kHz Non-clip 20msec Burst obě kanály využity:
- 8Ω - 500W x 2
- 4Ω - 800W x 2
- 2Ω - 500W x 2
- 8Ω/v režimu Power Boost - 800W x 1
- 4Ω/v režimu Power Boost - 1400W x 1
- Interní vzorkovací frekvence: 48kHz
- A/D D/A převodníky: 24-bit lineární, 128x oversampling
- Celkové harmonické zkreslení: 0.1% (1kHz, 10W), 0.3% (1kHz při polovičním výkonu)
- Frekvenční odezva: ±1.0dB (1W, 8Ω, 20Hz až 20kHz)
- Poměr signál/šum: 100dB (A-vážené, 8Ω, nastavení zisku = +14dBu)
- Prolínání: méně než -60dB (poloviční výkon, 8Ω, 1kHz, max. vstupní hlasitost 150Ω shunt)
- Zisk napětí/Senzitivita:
- 8Ω při maximální hlasitosti: 32.0dB/+6.3dB (nastavení zisku: 32dB), 26.0dB/+12.3dB (nastavení zisku: 26dB), 34.3dB/+4dB (nastavení zisku: +4dB), 24.3dB/+14dB (nastavení zisku: +14dB)
- 8Ω při maximální hlasitosti/v režimu Power Boost: 34.0dB/+6.3dB (nastavení zisku: 32dB), 28.0dB/+12.3dB (nastavení zisku: 26dB), 36.3dB/+4dB (nastavení zisku: +4dB), 26.3dB/+14dB (nastavení zisku: +14dB)
- Maximální vstupní napětí: +24dB
- Vstupní impedance: 20kΩ (vyvážené), 10kΩ (nevyvážené)

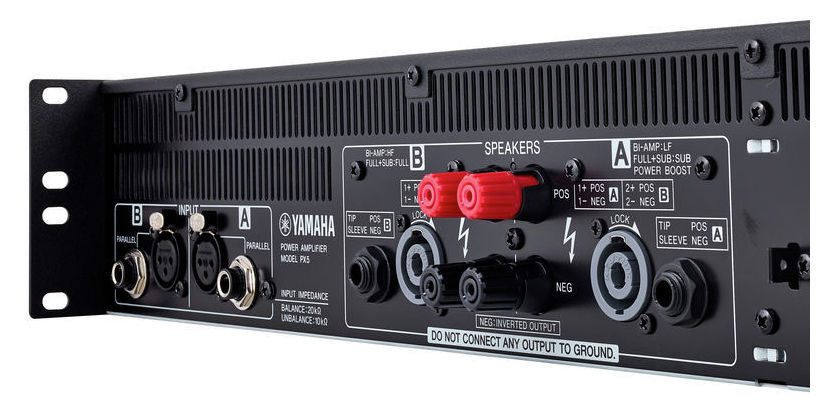

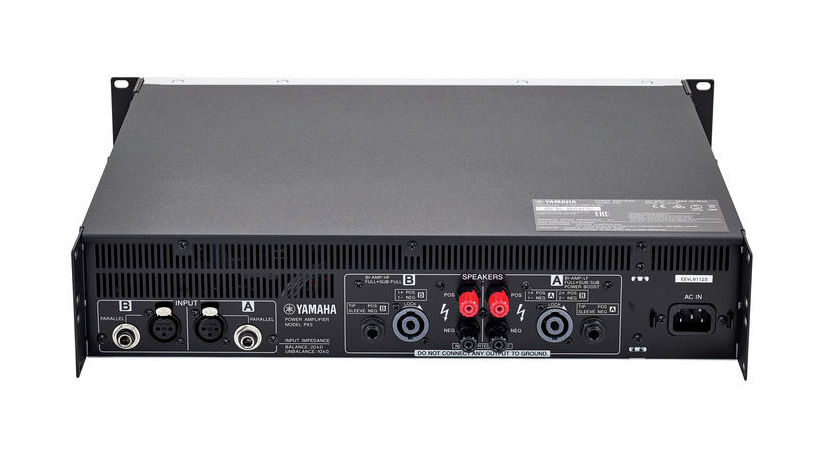

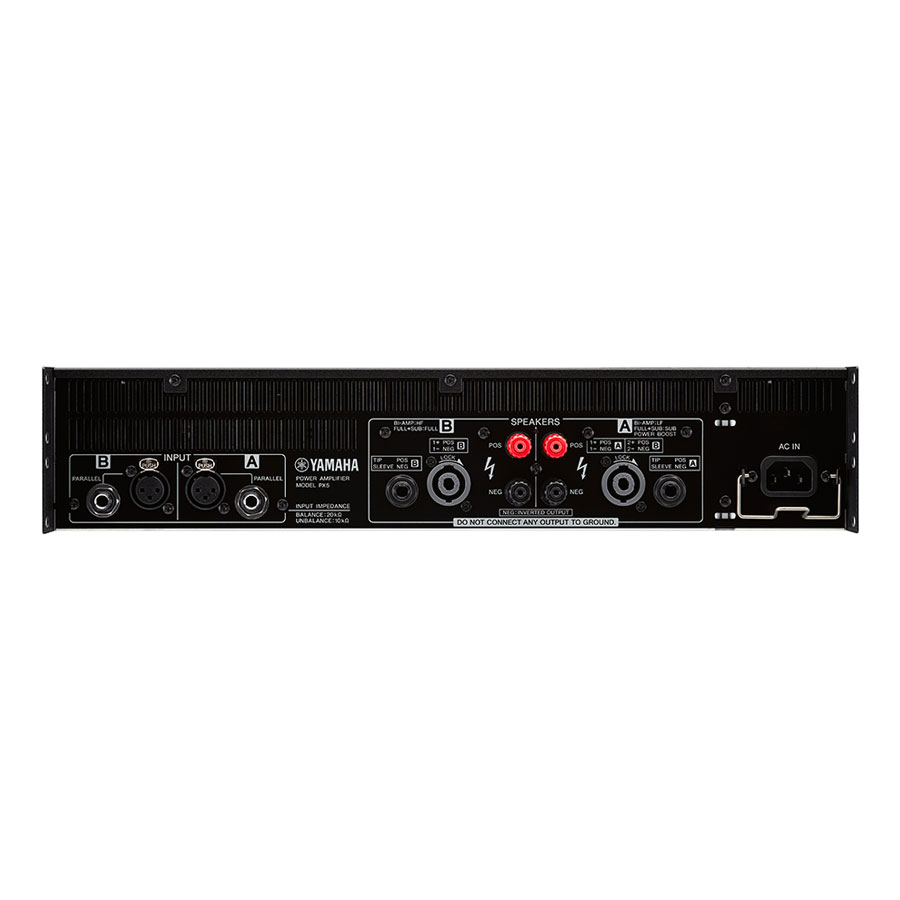

- Vstupní/výstupní konektory:
- Výstup pro reproduktory: Neutrik speakON NL4 x2, Binding post x2 páry, 1/4" jack (TS) x2
- Linkový vstup: XLR-3-31 x2, 1/4" jack stereo (TRS) x2
- Ostatní: port USB 2.0 Standard-A (samice) pro ukládání/nahrávání aktualizací reproduktorových předvoleb, aktualizace firmwaru s USB pamětí; AC napájecí konektor x1

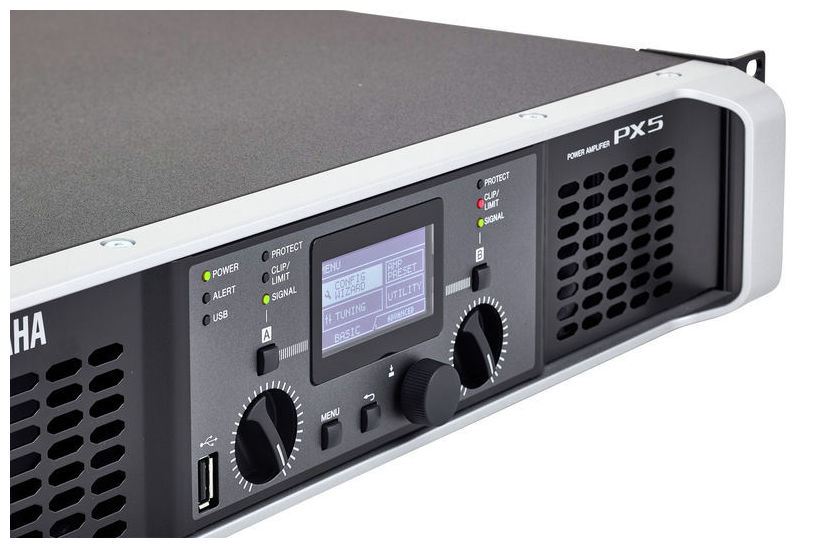

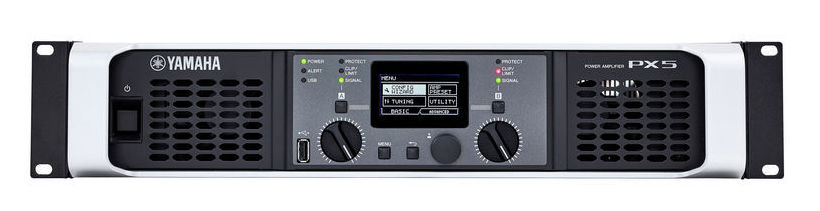

- Indikátory: POWER x1 (zelená), ALERT x1 (červená), USB x1 (zelená), PROTECT x2 (červená), CLIP/LIMIT x2 (červená), SIGNAL x2 (zelená); Indikátory také využívají funkci Auto LED off.
- Procesory:
- Vstupní součet; D-CONTOUR(FOH/MAIN, MONITOR, OFF); Zpoždění(0 - 74msec); HPF/LPF(frekvenční cutoff 20Hz~20kHz s ovládáním polarity); reproduktorové procesory (PEQ s 6 pásmy + Limiter + Zpoždění)
- Latence: 1.5 msec (analogový vstup na reproduktory)
- Předvolby: 8 uživatelských předvoleb zesilovače (předvolby výrobce): předvolby pro pasivní reproduktory Yamaha)
- Ochranné obvody:
- Ochrana při přetížení:
- POWER spínač on/off: Výstupní ztlumení;
- Ochrana výstupního napětí: omezení na přepětí, uživatelsky konfigurovatelné, podle W a předvolby pro reproduktory;
- DC-fault: vypnutí napájení (neobnoví se automaticky)
- Ochrany zesilovače:
- Tepelná: výstupní limiter (automatické restartování) → Výstupní ztlumení (automatické restartování);
- Přetížení: Výstupní ztlumení (automatické restartování);
- Přepětí: Výstupní limiter (automatické restartování);
- Integrovaný výkonový limiter: Výstupní limiter (automatické restartování)
- Ochrany napájení
- Tepelná: Výstupní limiter (automatické restartování) → odpojení napájení;
- Přepětí: odpojení napájení;
- Přetížení: odpojení napájení
- Třída zesilovače: Třída D, vyvážený výstupní obvod (BTL)
- Chlazení: ventilátor s variabilním chlazením v 16 krocích x 2, vzduchový obvod z přední části dozadu
- Požadavky na napájení: 220V-240V 50Hz/60Hz
- Spotřeba energie: 230W (1/8 maximálního výkonu, 4Ω, Pink noise na všech kanálech), 55W (4Ω, Idling)
- Rozměry (ŠxVxH): 480 x 88 x 388mm
- Hmotnost: 6.9 kg
- Příslušenství: kryt USB, uživatelská příručka, technický list, AC napájecí kabel (2.0m) x 1
- Optimální provozní teplota: 0°C až +40°C
