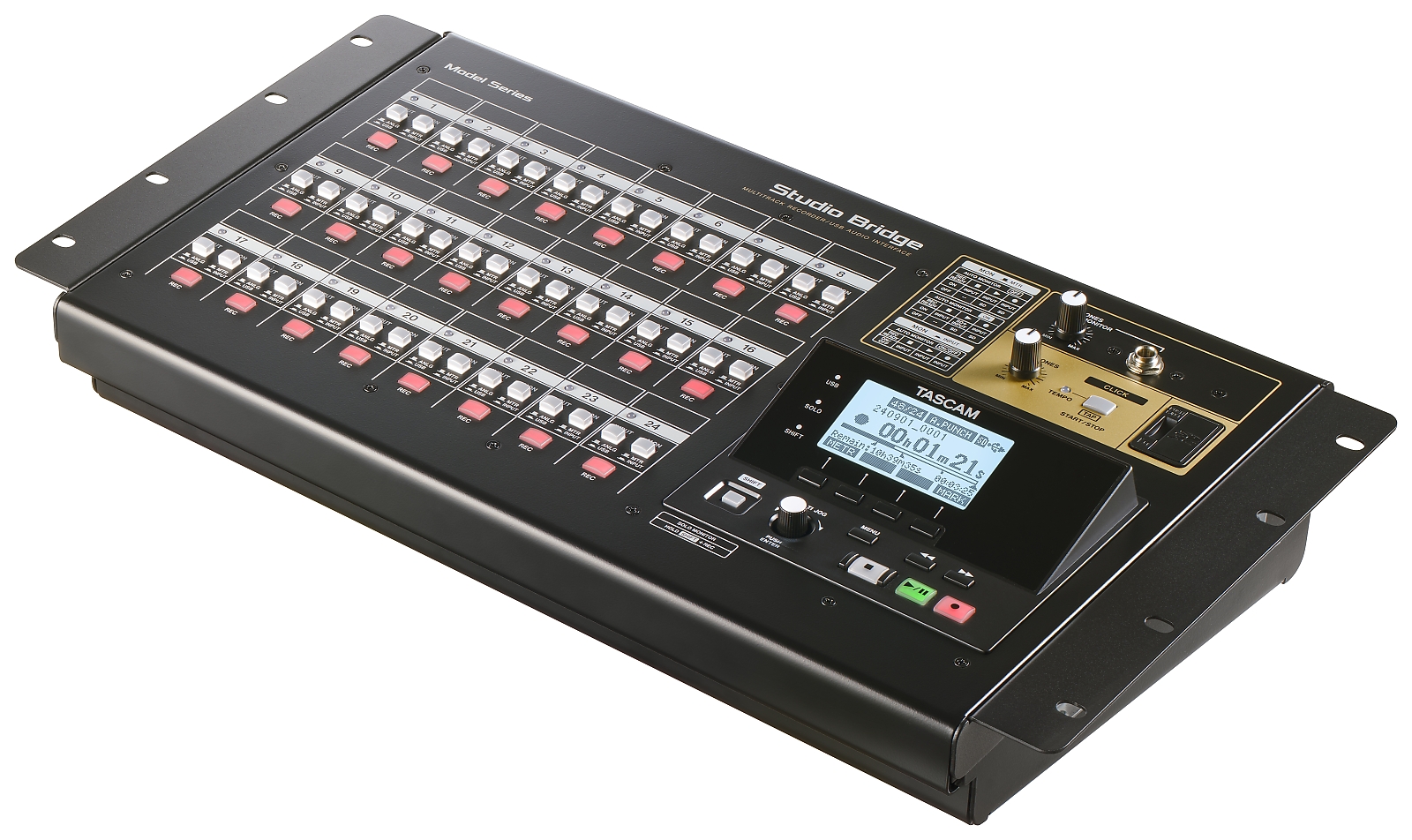

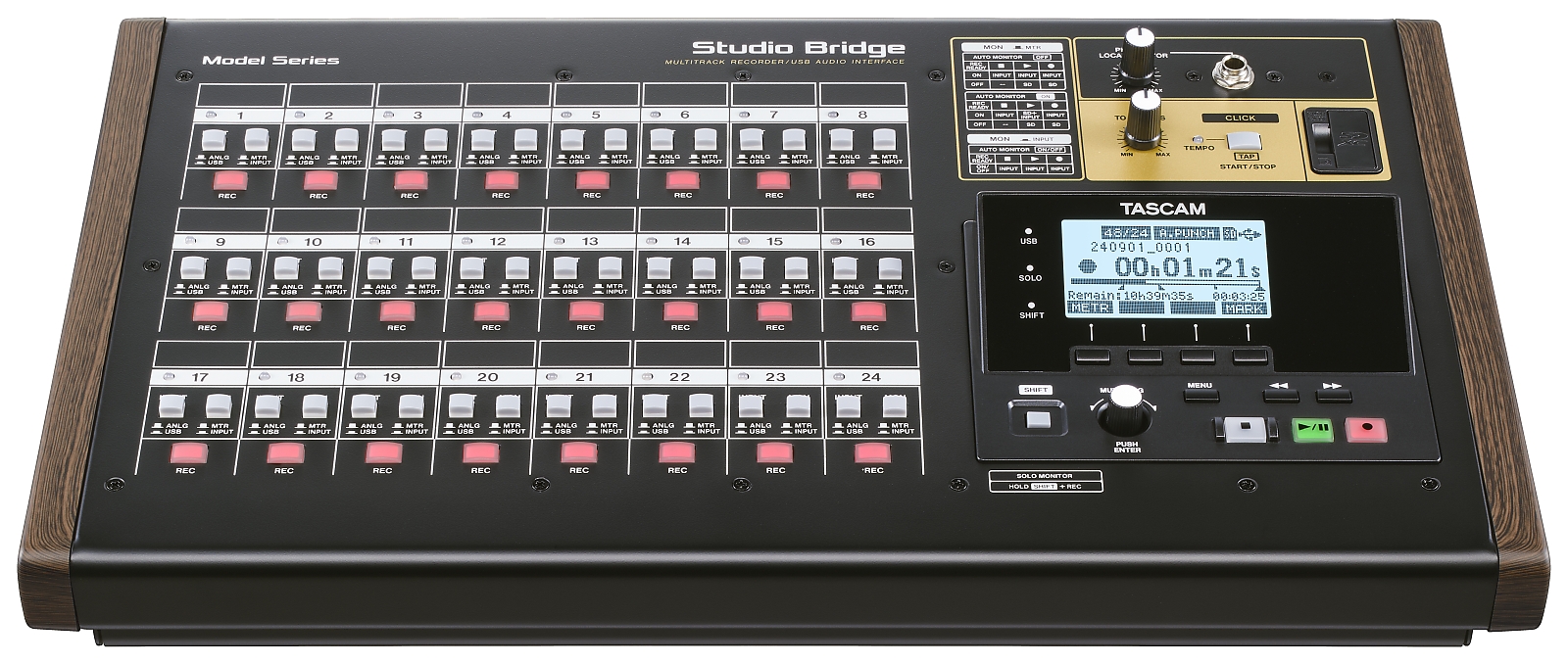

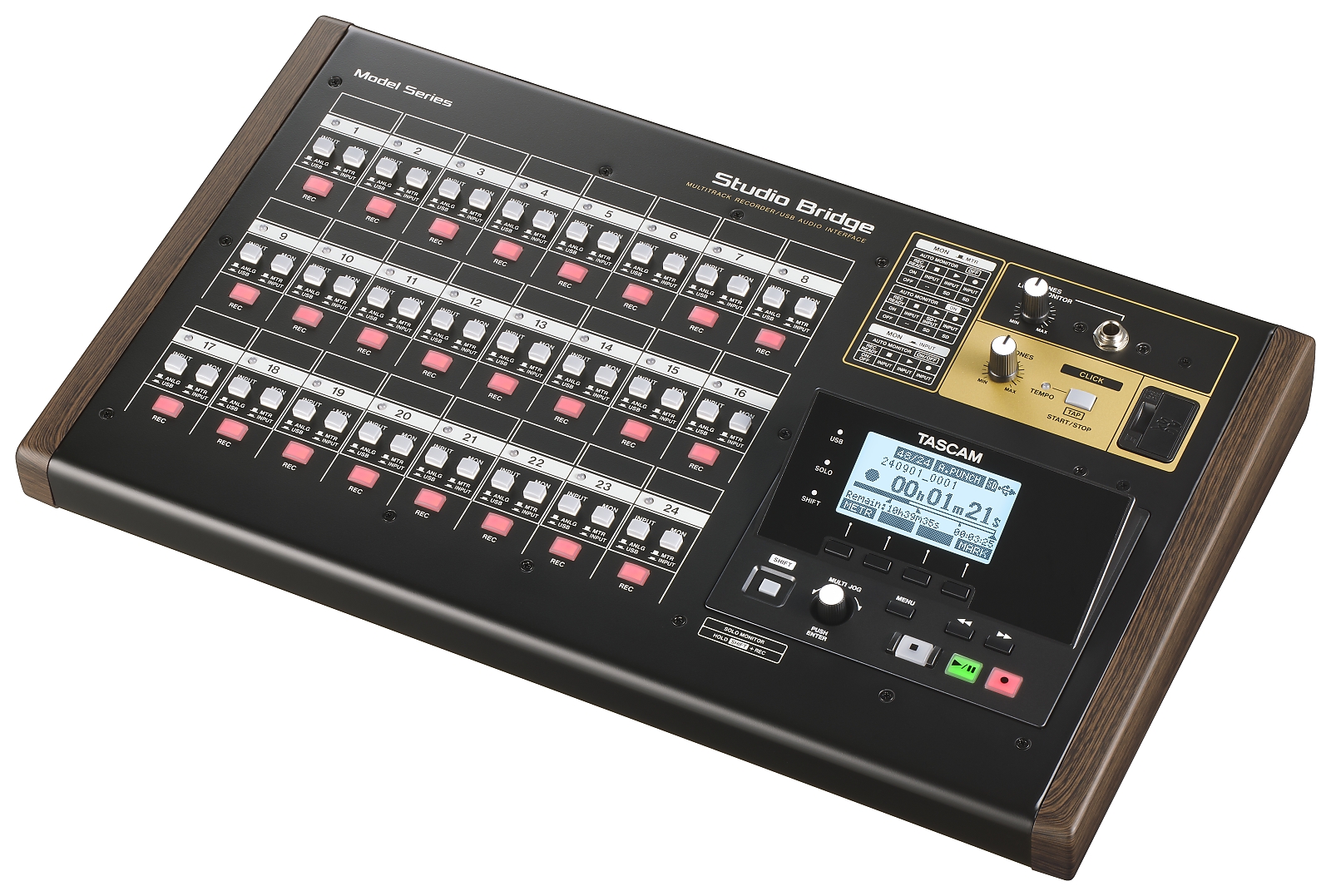

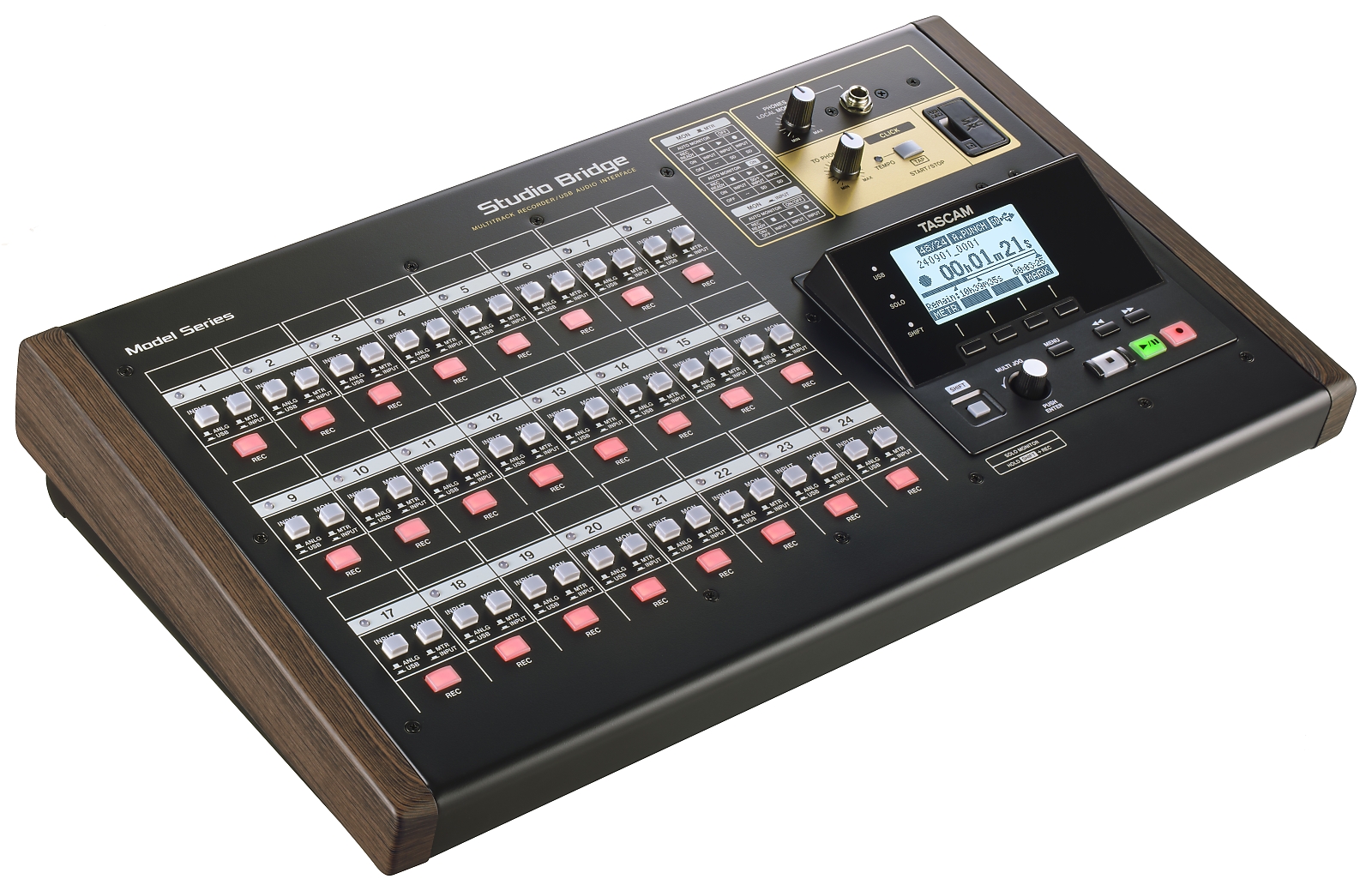

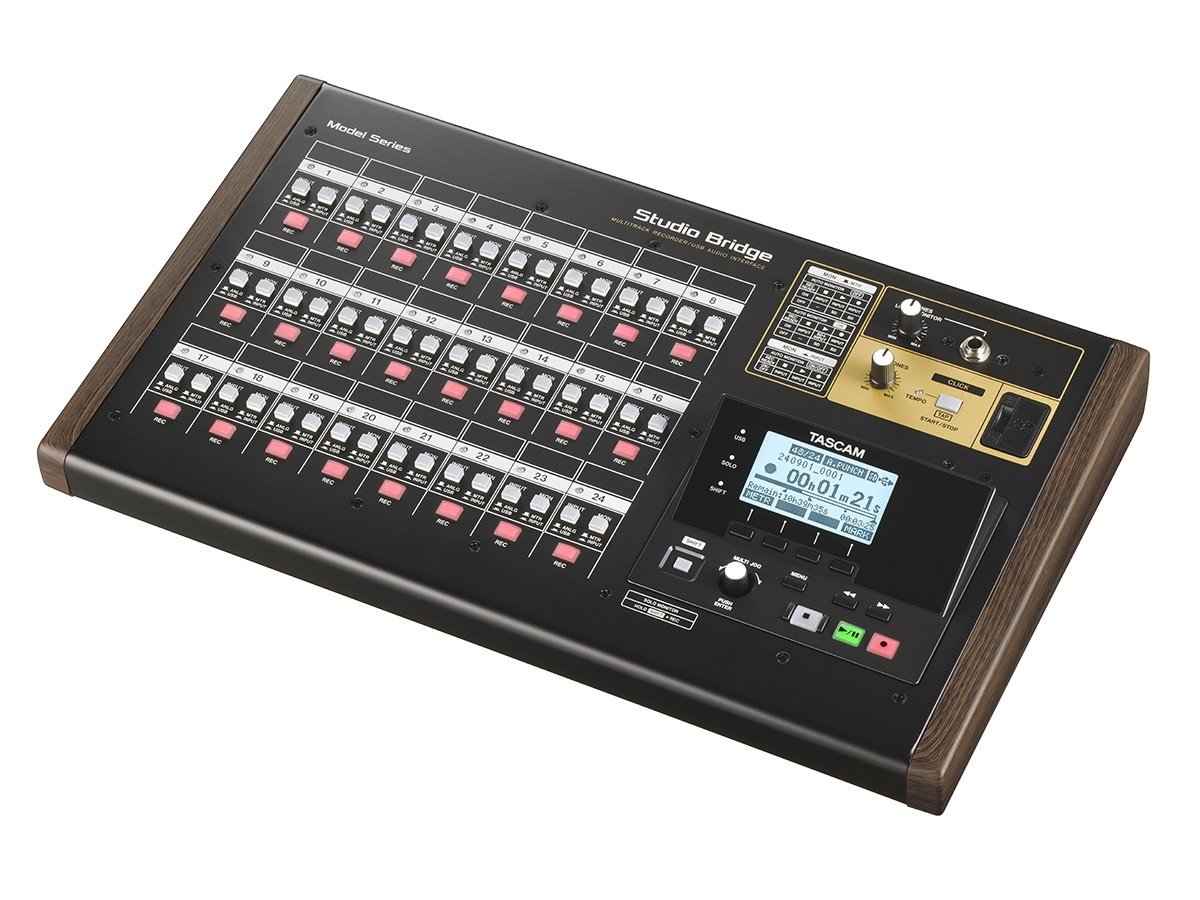

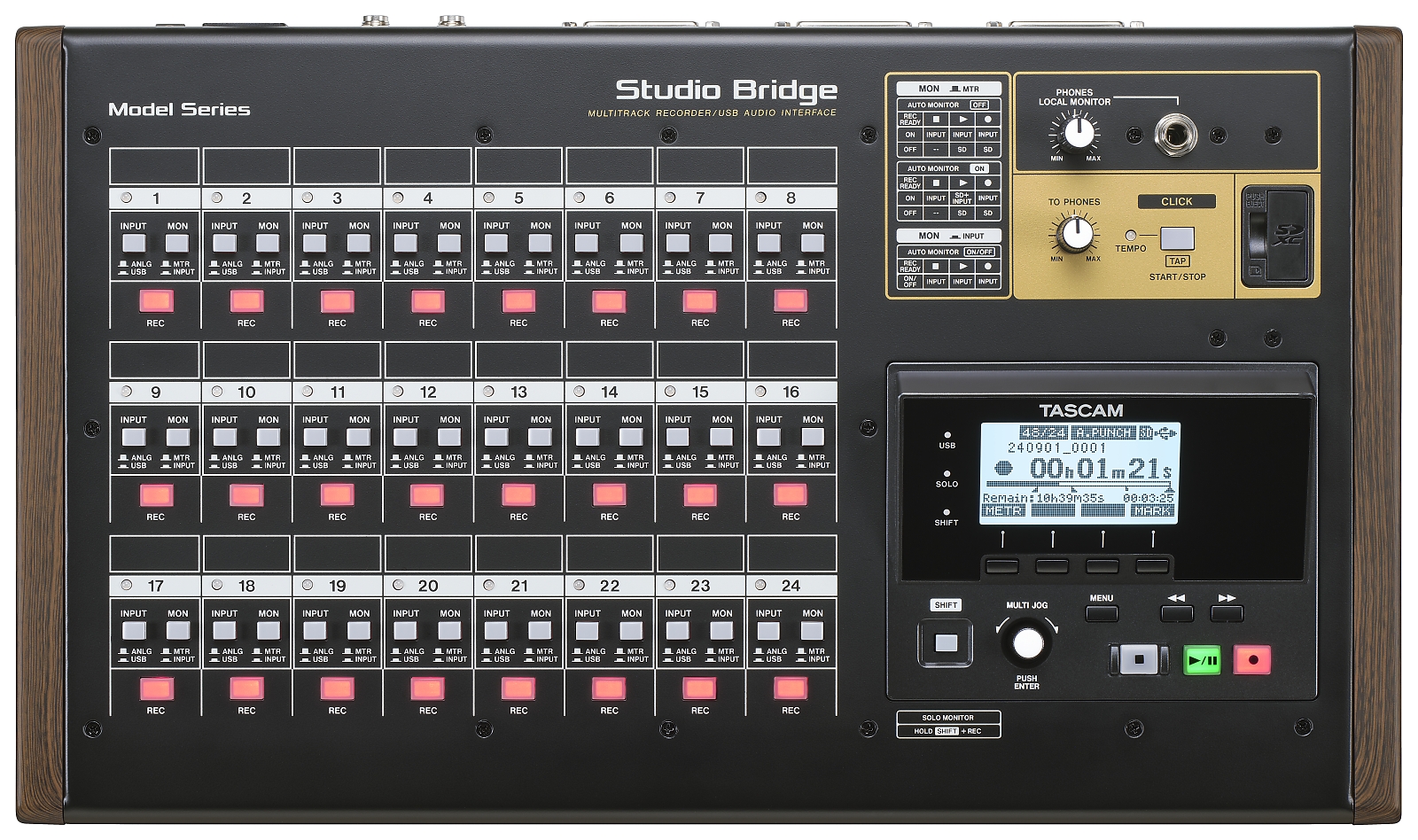

Tascam Studio Bridge

Studio Bridge je multitrack rekordér s 24 stopami a USB audio rozhraním. Podporuje nahrávání na SDXC SD karty a nabízí 24 analogových vstupů a výstupů DB25. Disponuje DAW ovládáním a REC READY přes HUI/MCU, dedikovanou aplikací pro nastavení s Meter Bridge, stejně jako MIDI in/out pro USB MIDI rozhraní a MIDI synchronizaci.

Klíčové vlastnosti:

• Multitrack rekordér s 24 stopami využívající SDXC SD kartu (podpora punch-in/out)
• USB audio rozhraní 24-IN/24-OUT
• 24 analogových vstupů a výstupů linkového signálu DB25

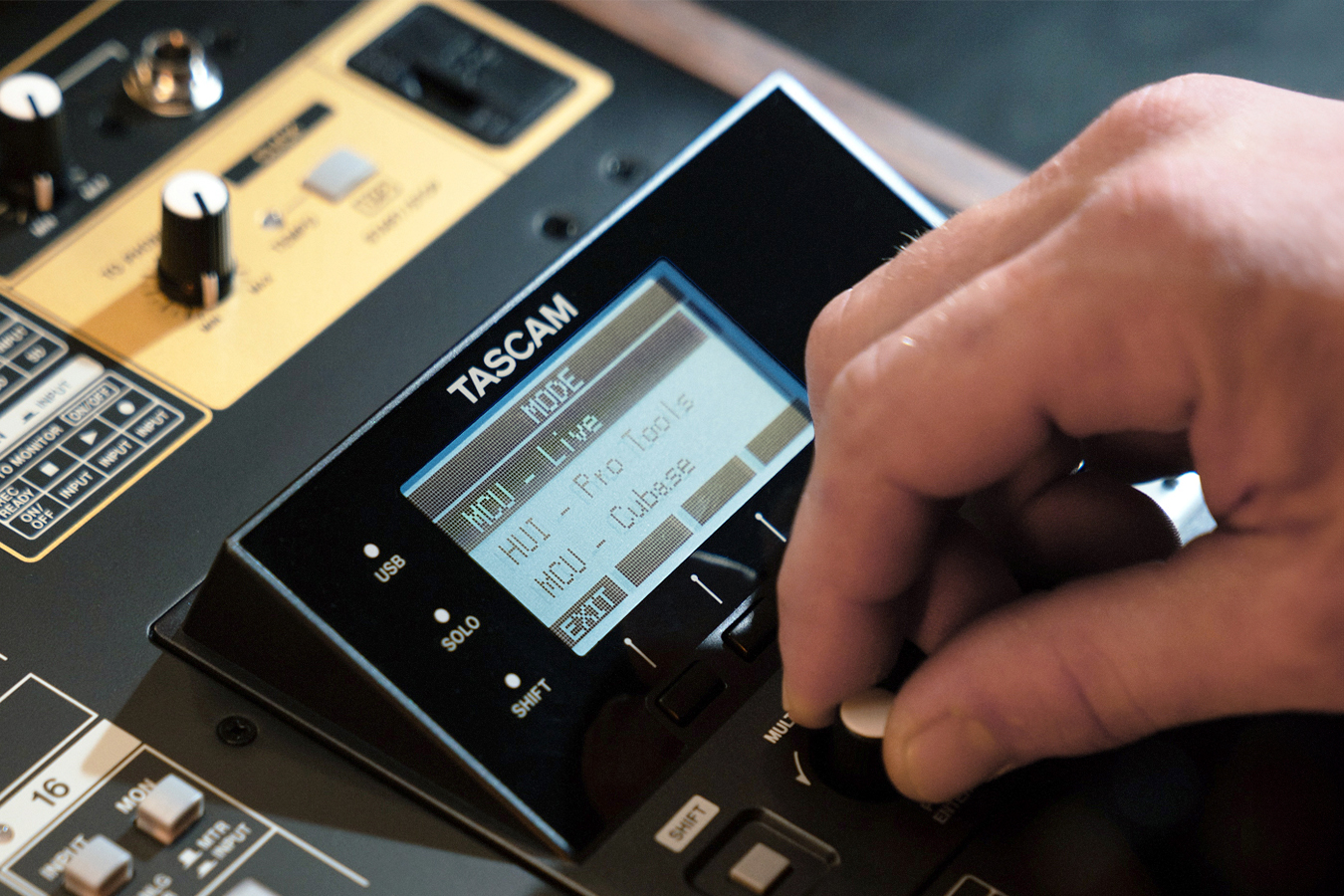

• DAW transportní ovládání a REC READY ovládání přes HUI/MCU
• Dedikovaná aplikace pro nastavení s Meter Bridge

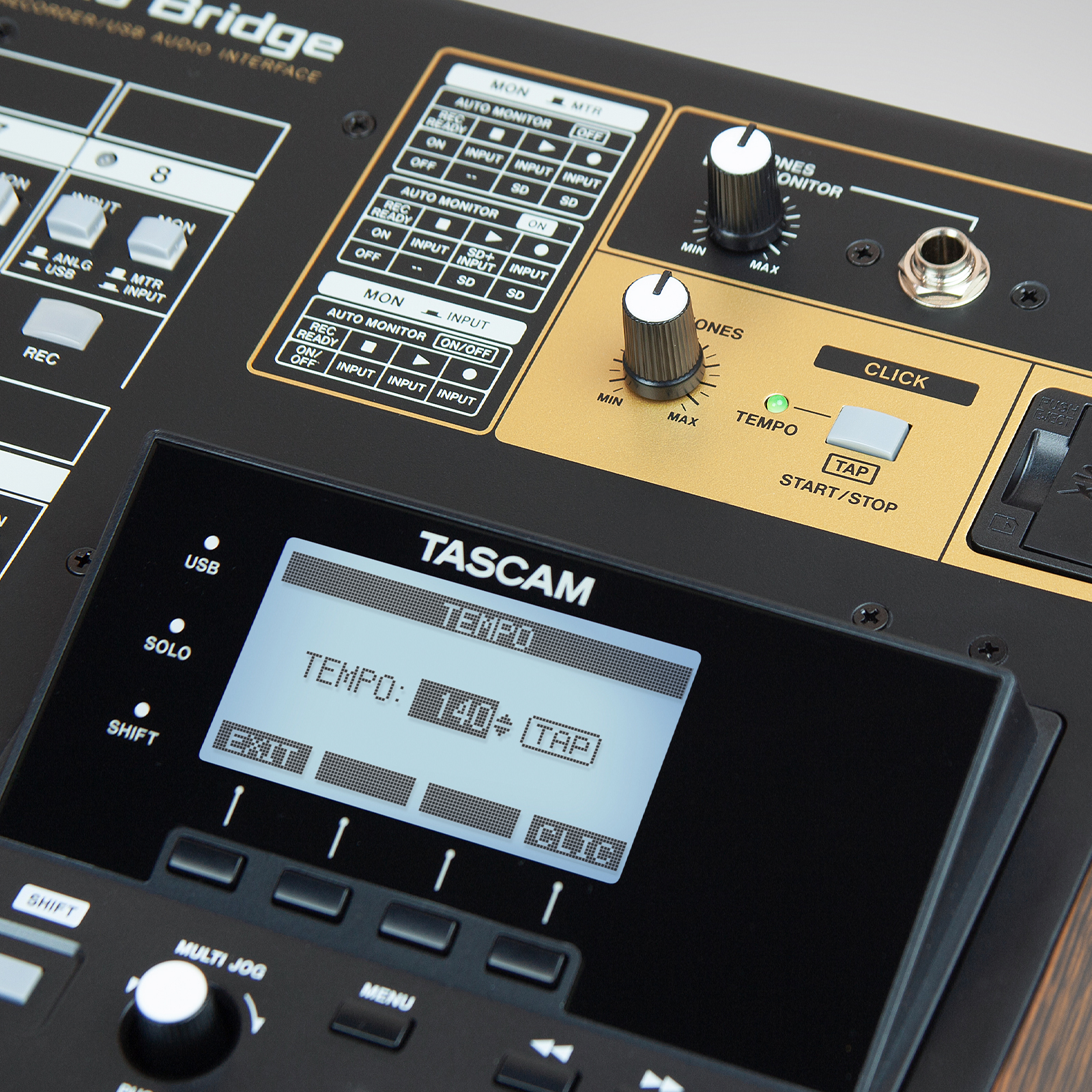

• MIDI in/out umožňuje USB MIDI rozhraní a MIDI synchronizaci, audio click výstup 1/4" s ovládáním tempa

Technické specifikace:

• Přijatá média: SD (512 MB - 2 GB), SDHC (4 GB - 32 GB), SDXC (64 GB - 512 GB) (Class 10 nebo vyšší)
• Formát nahrávání: WAV (BWF)
• Formát přehrávání: WAV (BWF)
• Frekvence vzorkování: 44.1/48 kHz
• Hloubka vzorkování: 16-bit / 24-bit
• Maximální počet nahrávacích stop: 24
• Maximální počet vstupních a výstupních kanálů: Vstupy: 24 / Výstupy: 24

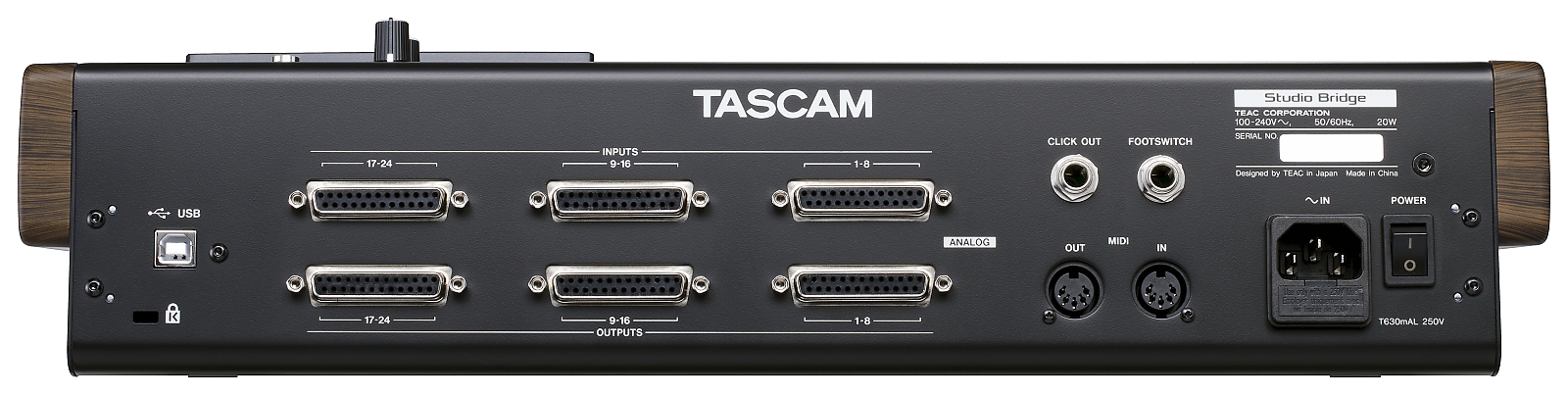

Specifikace pro analogové audio vstupy/výstupy

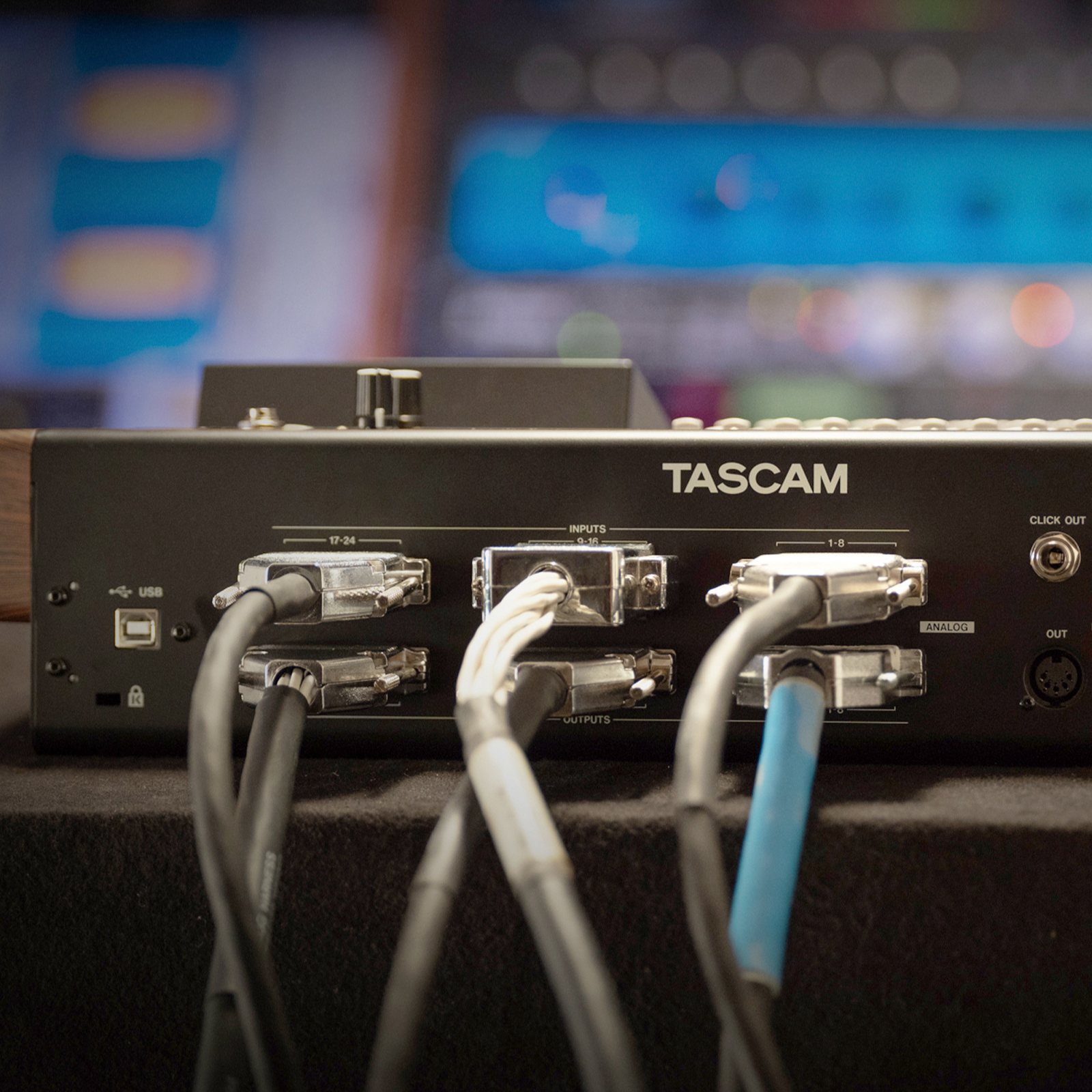

• Konektory pro linkové vstupy (1–8, 9–16, 17–24): TASCAM DB-25 pin standard (podle AES59-2012)
• Konektor: D-sub vyvážený s 25 piny
• Pevné šrouby: No. 4-40 UNC (typ palcový)
• Maximální vstupní úroveň: +24 dBu
• Jmenovitá vstupní úroveň: +4 dBu
• Vstupní impedance: 10 kΩ nebo více
• Konektory pro linkové výstupy (1–8, 9–16, 17–24): TASCAM DB-25 pin standard (podle AES59-2012)
• Konektor: D-sub vyvážený s 25 piny
• Pečlivé šrouby: No. 4-40 UNC (typ palcový)
• Maximální výstupní úroveň: +24 dBu
• Jmenovitá výstupní úroveň: +4 dBu
• Výstupní impedance: 200 Ω

Specifikace pro jacky

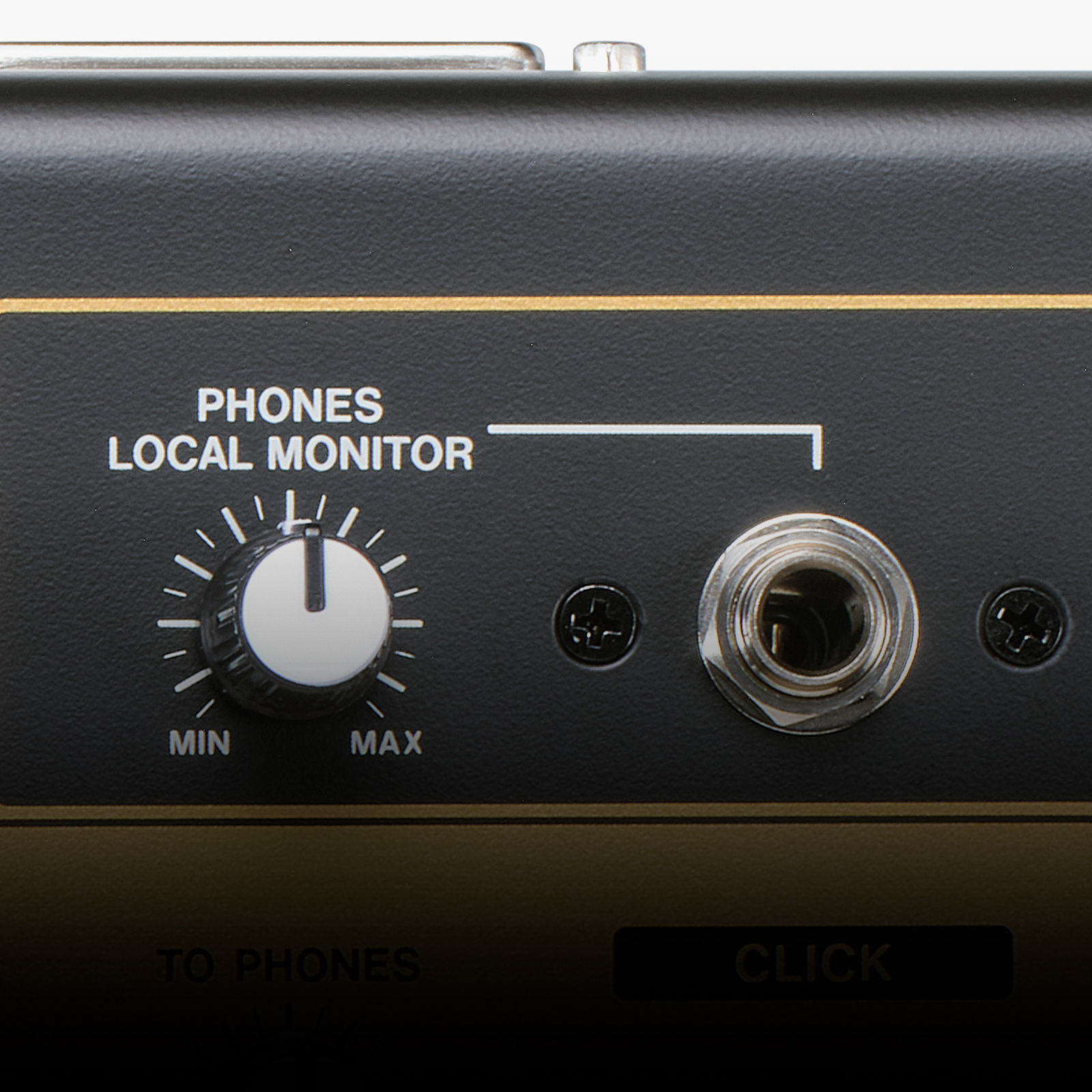

• Jack pro PHONES/LOCAL MONITOR:
• Konektor: Standardní stereo jack 6.3mm (1/4")
• Maximální výstupní výkon: 80 mW + 80 mW (při zátěži 32Ω)
• Pracovní impedance: 16 - 600 Ω

Specifikace pro ovládání vstupu/výstupu

USB:

• Konektor: USB Type-B
• Formát přenosu: USB 2.0 High-Speed
• Zařízení třídy: Mass Storage, USB audio třídy 2.0 (shodné s USB třídou)

Audio USB:

• Frekvence vzorkování: 44.1 kHz / 48 kHz
• Hloubka vzorkování: 24-bit
• Počet vstupů: 24 kanálů (Výstup z tohoto zařízení)
• Počet výstupů: 24 kanálů (Vstup do tohoto zařízení)

Jack CLICK OUT: Konektor: Standardní TRS jack 6.3mm (1/4") (Typ: HOT, Kroužek: COLD, Zásuvka: GND)

Jack FOOTSWITCH: Konektor: Standardní TRS jack 6.3mm (1/4") (Typ: FOOTSW1, Kroužek: FOOTSW2, Zásuvka: GND, podporuje momentální typy (unlatch))

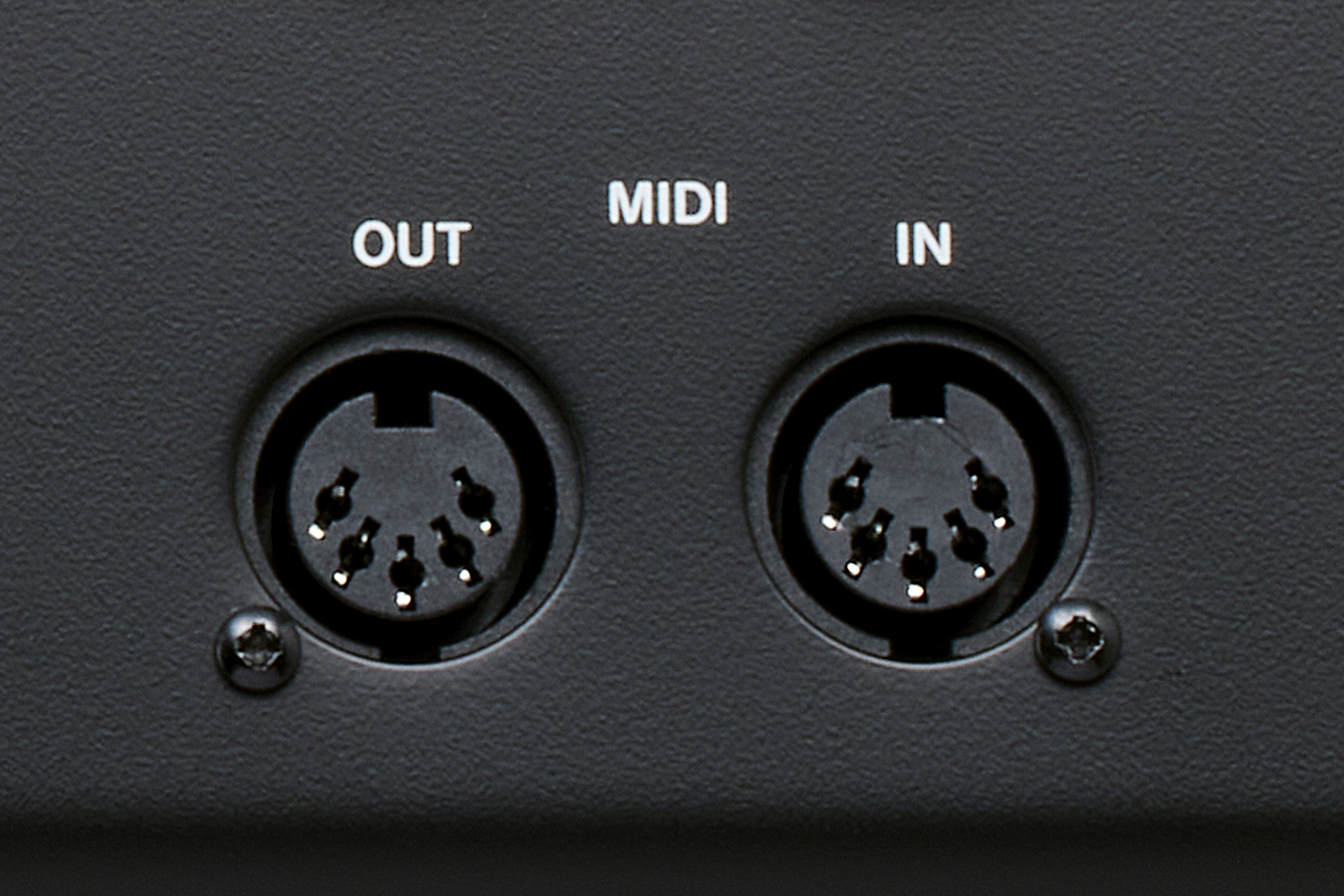

Konektor MIDI OUT:

• Konektor: DIN s 5 piny
• Formát: MIDI 1.0

Konektor MIDI IN:

• Konektor: DIN s 5 piny
• Formát: MIDI 1.0

Napájení

• Napájení: AC 100-240 V, 50/60 Hz
• Příkon: 20W

Rozměry:

• Se bočními panely: 446.5 × 114.6 × 269.5 mm (D × H × Š, včetně výčnělků)
• Bez bočních panelů: 414.6 × 114.6 × 269.5 mm (D × H × Š, včetně výčnělků)
• Hmotnost: 4.5 kg
• Provozní teplotní rozsah: -40°C (32–104°F)
• Provozní vlhkostní rozsah: 5–85%

Audio výkon

• Frekvenční odezva: 20 Hz – 20 kHz (+0.3/−0.7 dB, 1 kHz)
• Dynamický rozsah: 100 dB nebo více (22kHz LPF + A-weight)
• Celkový harmonický zkreslení (THD+N) poměr: 0.003% nebo méně (1 kHz, při maximální vstupní úrovni)
• Prolínání: −100 dB nebo méně (1kHz BPF)

Čas nahrávání

• Formát nahrávání: Čas nahrávání pro 32GB kartu
• 16-bit/44.1kHz WAV, 24 stop: 4:10
• 16-bit/48kHz WAV, 24 stop: 3:50
• 24-bit/44.1kHz WAV, 24 stop: 2:47
• 24-bit/48kHz WAV, 24 stop: 2:33
