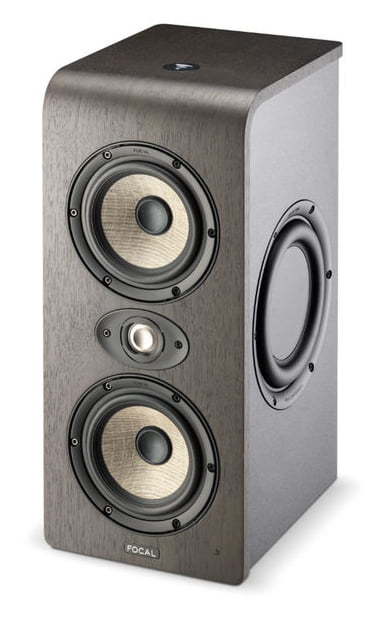

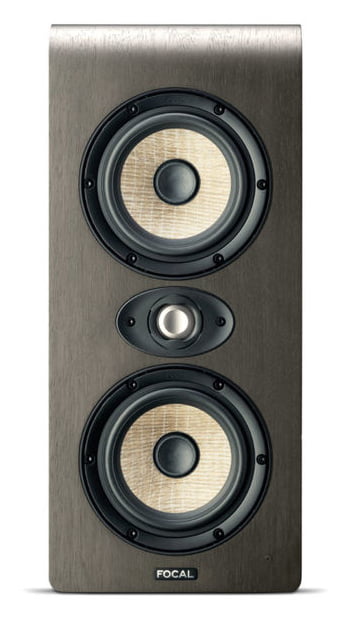

Focal Shape Twin - aktivní studiový monitor, vybavený 2 reproduktory o průměru 5", navržený tak, aby poskytoval spolehlivou monitorovací přesnost pro zvukové inženýry, producenty a hudebníky ve studiích domácích, projektových a komerčních. Má elegantní povrch s ořechovým dýhováním pokrývajícím horní a přední část skříně vyrobené z MDF, která hostí 1" tweeter ve tvaru "M" a dva 5" woofery. Spodní reproduktor pracuje v frekvenčním rozsahu 40 až 180 Hz, zatímco horní reproduktor v rozsahu frekvencí od 40 Hz do 2,5 kHz. Každý reproduktor je zesílen pomocí zesilovače třídy AB.
Design s dvojitými pasivními radiátory o průměru 8" poskytuje rozšířený výkon basových frekvencí, přičemž umožňuje fyzické umístění monitoru blízko zdi. TMD závěs a Inductance Neutral obvod přispívají k vyšší linearitě a minimální zkreslení v frekvenční odezvě monitoru od 40 Hz do 35 kHz.

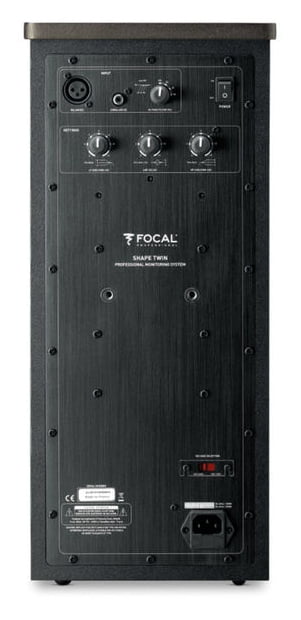

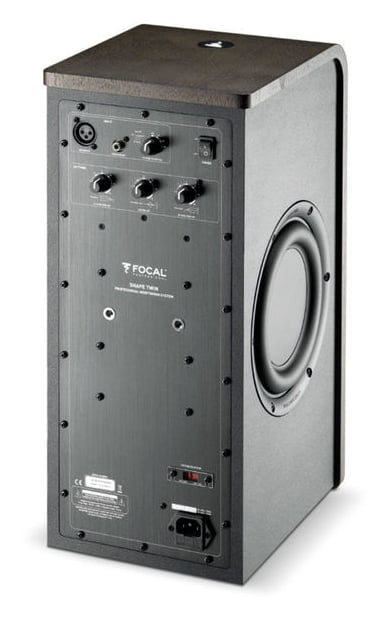

Vstupy zahrnují 3-pinový vyvážený XLR konektor a nevyvážený RCA koaxiální konektor, umístěné na zadním panelu, který také nabízí 3-pásmový EQ s nastavitelným high-pass filtrem.
TMD závěs optimalizuje harmonické pohlcování pro zajištění akce podobné pístu pro celé audio spektrum. Dvě kroužky byly integrovány do závěsu. Průměr a umístění těchto kroužků jsou určeny na základě flexibility závěsu, jeho prodloužení, frekvence rezonance a cílové frekvenční křivky odpovědi aktivního reproduktoru. Tato technologie poskytuje lineární frekvenční odezvu mezi 1 kHz a 2 kHz, což výrazně snižuje zkreslení v tomto rozsahu. Střední frekvenční pásmo tak těží z vyšší neutrality a přispívá k přesnosti celkového stereo obrazu.
N.I.C. (Neutral Inductance Circuit) poskytuje extrémně stabilní magnetický obvod. Řešení se skládá z Faradayova kroužku, jehož rozměry, materiály a umístění byly optimalizovány tak, aby magnetické pole nebylo ovlivněno polohou hlasové cívky, proudem nebo frekvencí proudu, který jím prochází. To zvyšuje frekvenční odezvu na horním konci spektra, čímž optimalizuje crossover s tweeterem a zároveň snižuje harmonické zkreslení a intermodulaci.
Flax-Cone reproduktory
Vývoj technologií reproduktorových kuželů je součástí klíčové odbornosti Focal. Sendvičové kužely používané pro woofery se skládají z vrstvy lnu, obklopené dvěma vrstvami skleněných vláken. Lněná vlákna jsou dvakrát lehčí než skleněná vlákna a mají nízkou elasticitu. Složení 80% celulózy produkuje vynikající vlastnosti
pohlcování. Tato technologie se ukázala jako výrazné zlepšení oproti polygrafickému kuželu, pokud jde o hmotnost, tuhost a pohlcování.
M-tweeter
Focal dále vylepšil svůj slavný tweeter z hliníku/magnezia, typu inverted dome, zavedením dvou významných inovací: M-tvarovaná kupole a přepracovaný závěs. Invertovaná kupole ve tvaru M poskytuje dvě hlavní výhody. Jeho směrovost je ještě menší než u tweeteru s invertovanou kupolí, což umožňuje větší flexibilitu, pokud jde o poslechovou pozici. Z mechanického hlediska dává tvar M kupoli mnohem větší tuhost, čímž se snižuje zkreslení. Kromě toho závěs Poron poskytuje lineárnější frekvenční odezvu pod 6 kHz, což zlepšuje crossover s wooferem. Magnetická komponenta byla také optimalizována díky hlasové cívce s Kapton rámem, která výrazně snižuje Foucaultovy proudy a tím i zkreslení. Skříň typu horn, ve které byl tweeter navržen, poskytuje stejnou horizontální a vertikální směrovost.
Dvojitý pasivní radiátor

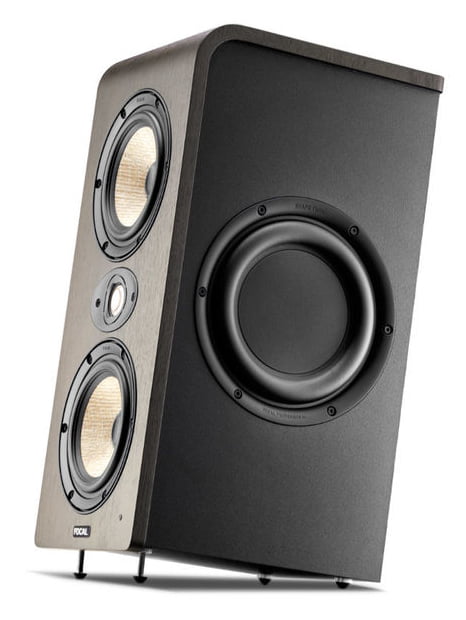

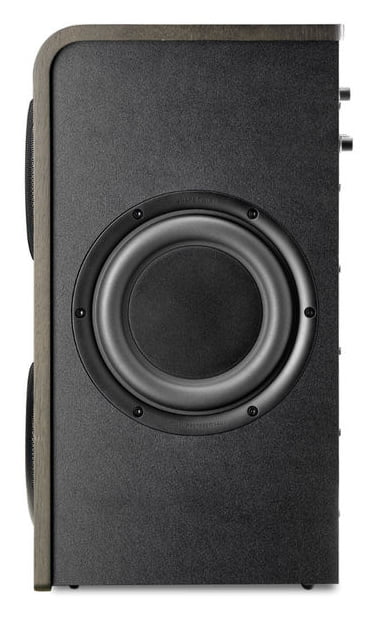

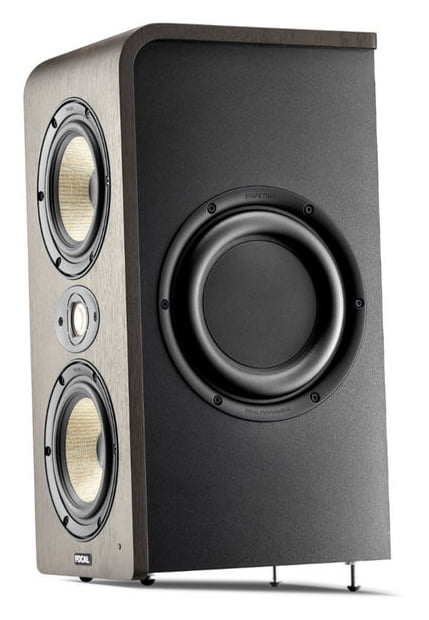

Dvojitý pasivní radiátor o průměru 8" čelí běžné výzvě, která se vyskytuje u monitorů v blízkém poli: kombinace kompaktního designu, rozšířené odezvy frekvence na dolním konci a pohodlného umístění. Když přenosné systémy dosáhnou svých limitů, je nutné ideální řešení pasivního radiátoru, nicméně v závislosti na frekvenci a hlasitosti mohou vzniknout vyvážené módy. Aby se tento jev kompenzoval, dvě U-tvarované závěsy umístěné proti sobě se připojují k pasivním diskům, čímž zajišťují dokonalou symetrii během pohybů výdechu a vdechu.
Zesílení
Zesílení třídy AB bylo zvoleno pro zajištění optimální kontroly nad dynamickým rozsahem audio signálu. Každý 5" reproduktor je napájen dedikovaným zesilovačem o výkonu 80 W, který zajišťuje vyvážení tónu bez ohledu na hlasitost. Shape Twin disponuje comb filtrem pro vysoké a nízké frekvence (shelving HF: ± 3 dB při shelving 4,5 kHz, shelving LF: ± 6 dB při frekvenci 250 Hz). Nastavitelný crossover s zesílením na 160 Hz (± 3 dB) vám umožňuje korigovat jakékoli parazitní odrazy způsobené instalací na mixážním pultu nebo v blízkosti odrazivé plochy. Nastavitelný high-pass filtr řeší všechny problémy způsobené nízkými frekvencemi v uživatelském prostředí, ale také crossover v případě použití subwooferu.
Monitor se dodává spolu se čtyřmi odpojovacími hroty, které jsou výškově nastavitelné, aby vyřešily problémy způsobené monitory, které nejsou ve stejné výšce jako posluchač. Úhel mění výšku montáže, aby co nejlépe vyhovoval výšce zvukového inženýra. Chytrým dotykem dokončení hrotů je gumový povlak, který zlepšuje

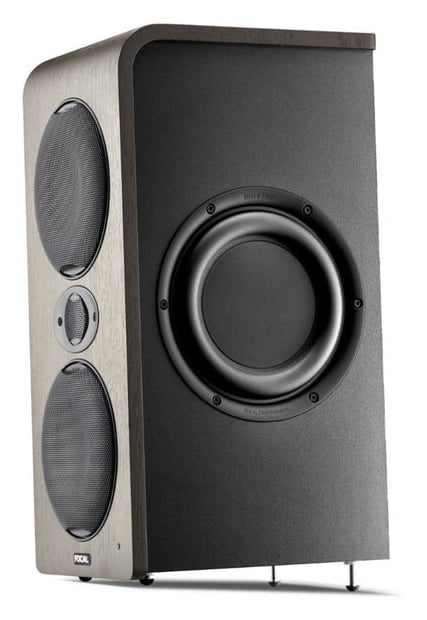

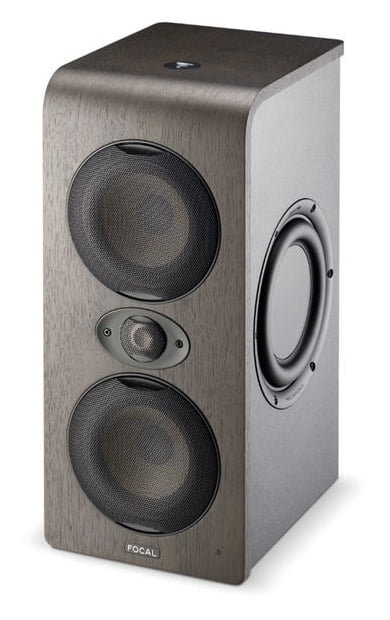

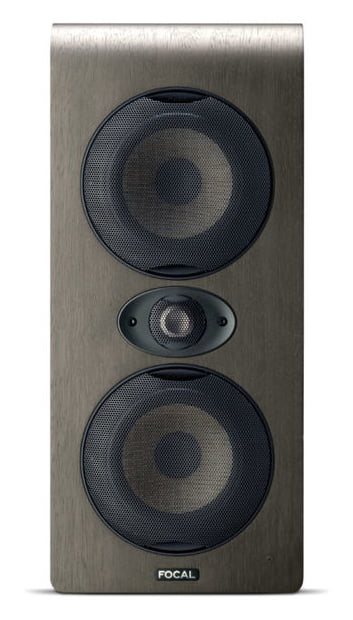

izolaci reproduktorů vůči jejich podstavci. Monitor je dodáván se třemi speciálními ochrannými mřížkami pro dva reproduktory a tweeter. Byla věnována zvláštní pozornost efektivitě, s designem, který umožňuje mřížkám být odstraněny nebo sestaveny bez nástrojů. Pro montáž na zeď nebo strop jsou na zadní straně reproduktoru dvě závitové otvory M6.
Technické specifikace:
- Typ: Aktivní 2.5-pásmový
- Reproduktory: 2 x 5"/ 130 mm
- Tweeter: 1 x 1"/ 25 mm, z hliníku/magnezia ve tvaru M
- Radiátor: 2 x 8"/ 210 mm pasivní disky
- Zesilovač pro nízké frekvence: 80 W, třída AB
- Zesilovač pro střední frekvence: 80 W, třída AB
- Zesilovač pro vysoké frekvence: 50 W, třída AB
- Vstupy:
- 1 x 3-pin XLR (vyvážený)
- 1 x RCA koaxiální (nevyvážený)
- Vstupní impedance:
- XLR: 10 kOhmů
- RCA: 10 kOhmů s kompenzací citlivosti
- Frekvenční odezva: 40 Hz až 35 kHz (± 3 dB)
- Max SPL: 110,5 dB SPL (vrchol při 1 m)
- High-Pass filtr: Full-range, 45 Hz, 60 Hz nebo 90 Hz (Q = 0.707)
- Equalizace:
- Nízké frekvence: až 6 dB boost / cut při 250 Hz (shelving)
- Střední-nízké frekvence: až 3 dB boost/cut při 160 Hz (vrchol, Q = 1)
- Vysoké frekvence: až 3 dB boost/cut při 4,5 kHz (shelving)
- Materiál skříně: MDF 0,6"/ 15 mm
- Povrchová úprava: vinyl, pravé ořechové dýhování a černá barva
- Funkce automatického vypnutí: po přibližně 30 minutách bez signálu
- Deaktivace standby režimu: detekce signálu vyššího než 3 mV
- Napájení: 220-240 VAC (pojistka T2AL / 250 V)
- Příkon: <0,5 W
- Montážní otvory: 2 závitové otvory M6
- Rozměry (V x Š x H): 478 x 211 x 279 mm
- Hmotnost: 11 kg
