Matice procesoru LD Systems DSP ZONE X 1212 umožňuje flexibilní směrování pomocí předvoleb a automatizovaných procesů. Díky své hybridní architektuře DSP může přizpůsobit audio systém různým podmínkám a použitím. K dispozici je dvanáct vyvážených mikrofonních/linkových vstupů a dvanáct vyvážených linkových výstupů. Dále jsou k dispozici čtyři logické porty GPI a GPO pro automatizované procesy a integraci externích zařízení. ZONE X 1212 je snadno konfigurovatelný a spravovatelný přes Ethernet pomocí softwaru Xilica Designer. Ethernet + Dante deska může být nainstalována pro aplikace audio over IP.
Od směrování a zpracování různých skupin mikrofonů a reproduktorů až po složité instalace v několika místnostech, ZONE X 1212 dělá vše možné.
Typ produktu: Audio DSP matice pro instalace

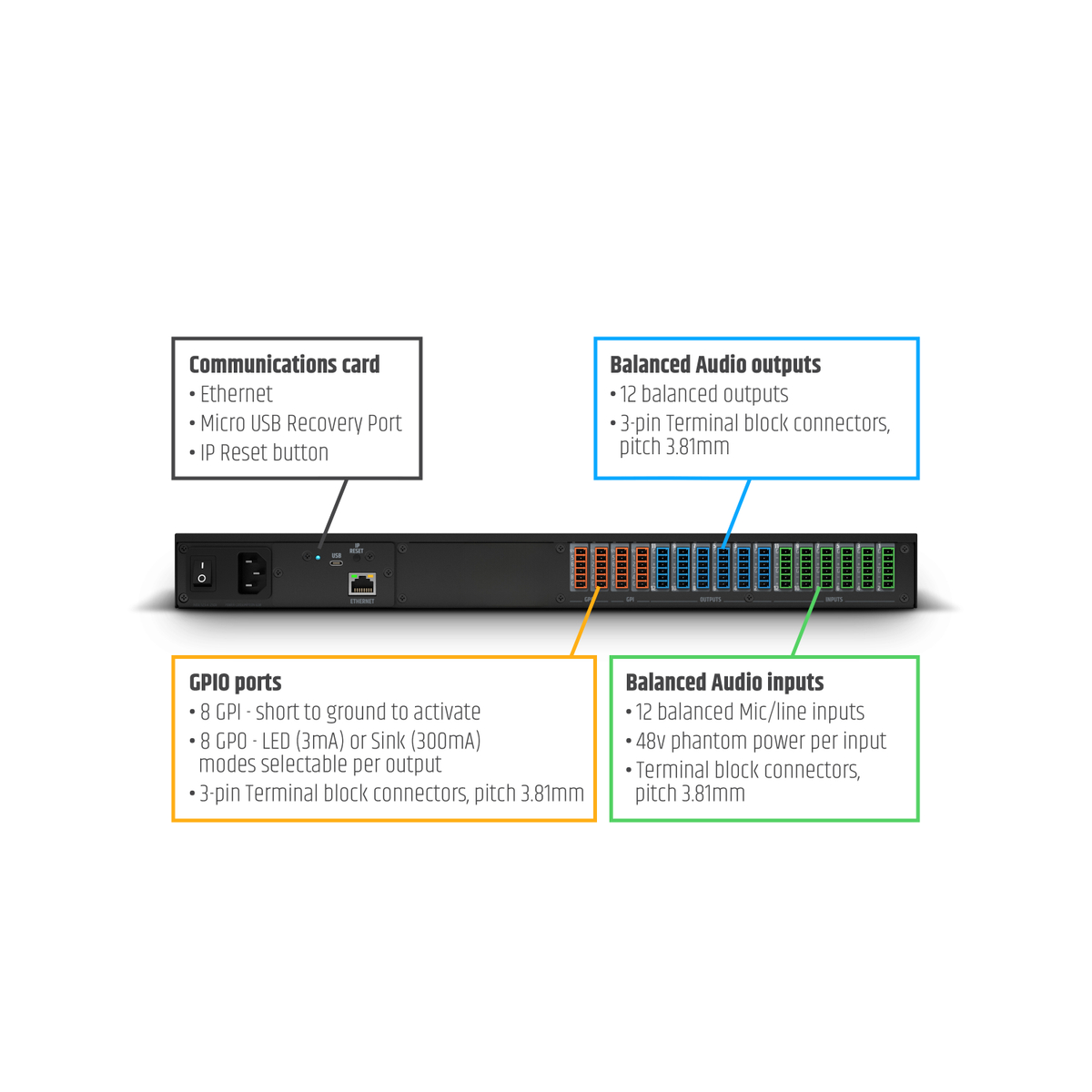

Vstupy audio: 12 vyvážených linkových výstupů
Výstup audio: 12 vyvážených linkových výstupů
Logické vstupy: 8 GPI - zkrat na zem pro aktivaci
Logické výstupy: 8 GPO - LED (3mA) nebo Sink (300mA)

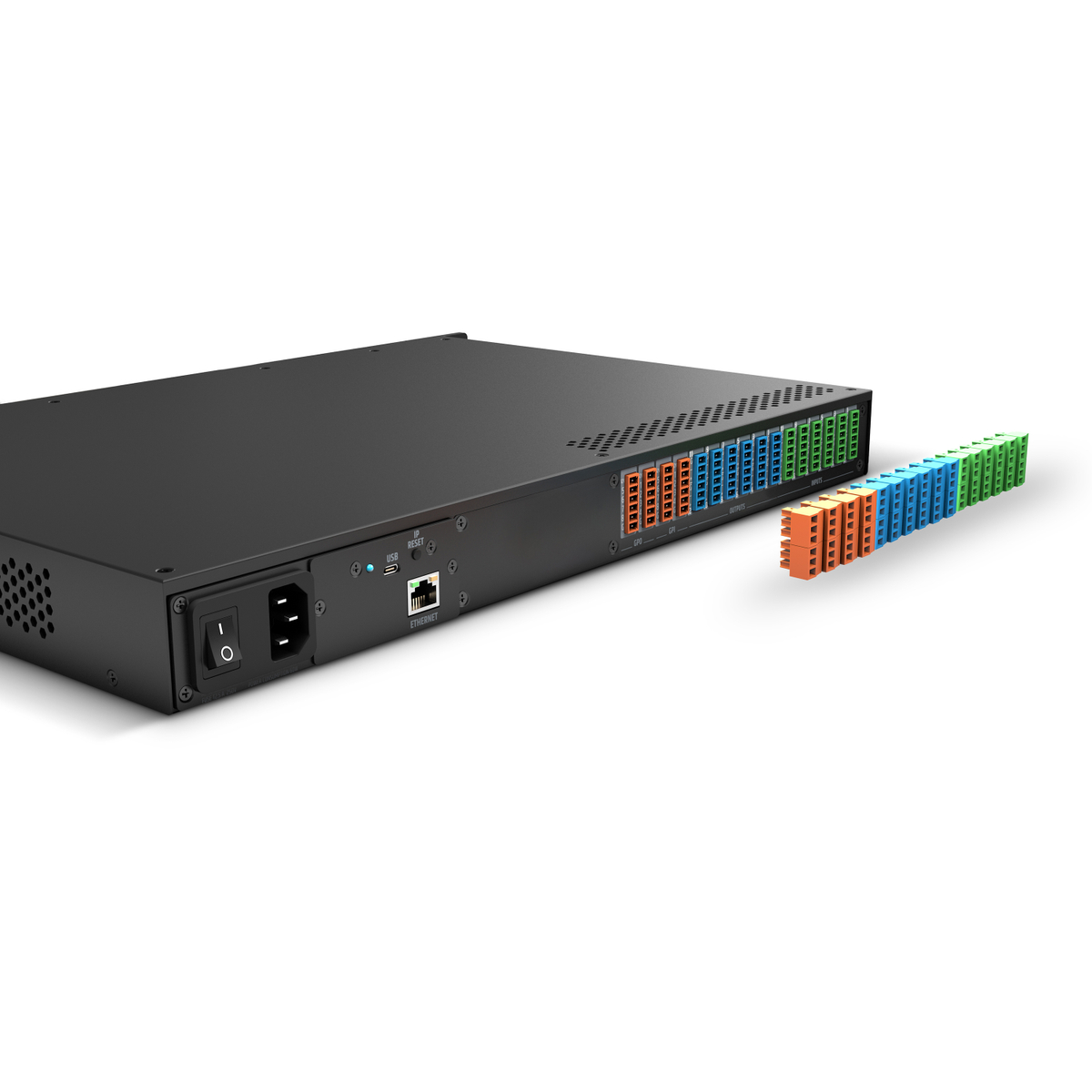

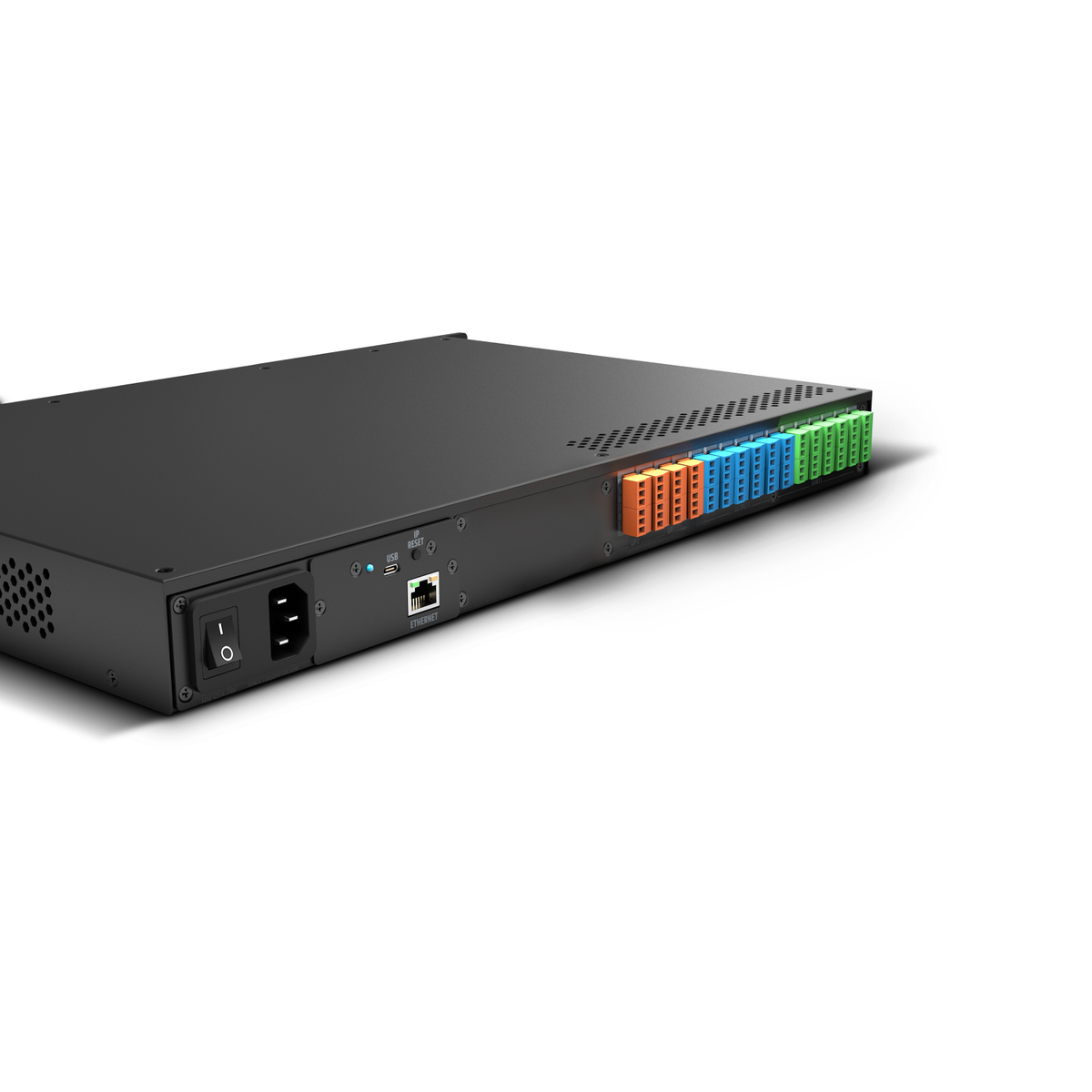

Konektory: Terminálový blok se 3 piny, krok 3,81 mm, I/O konektory, Ethernet RJ45, Servisní připojení MicroUSB Typ-C

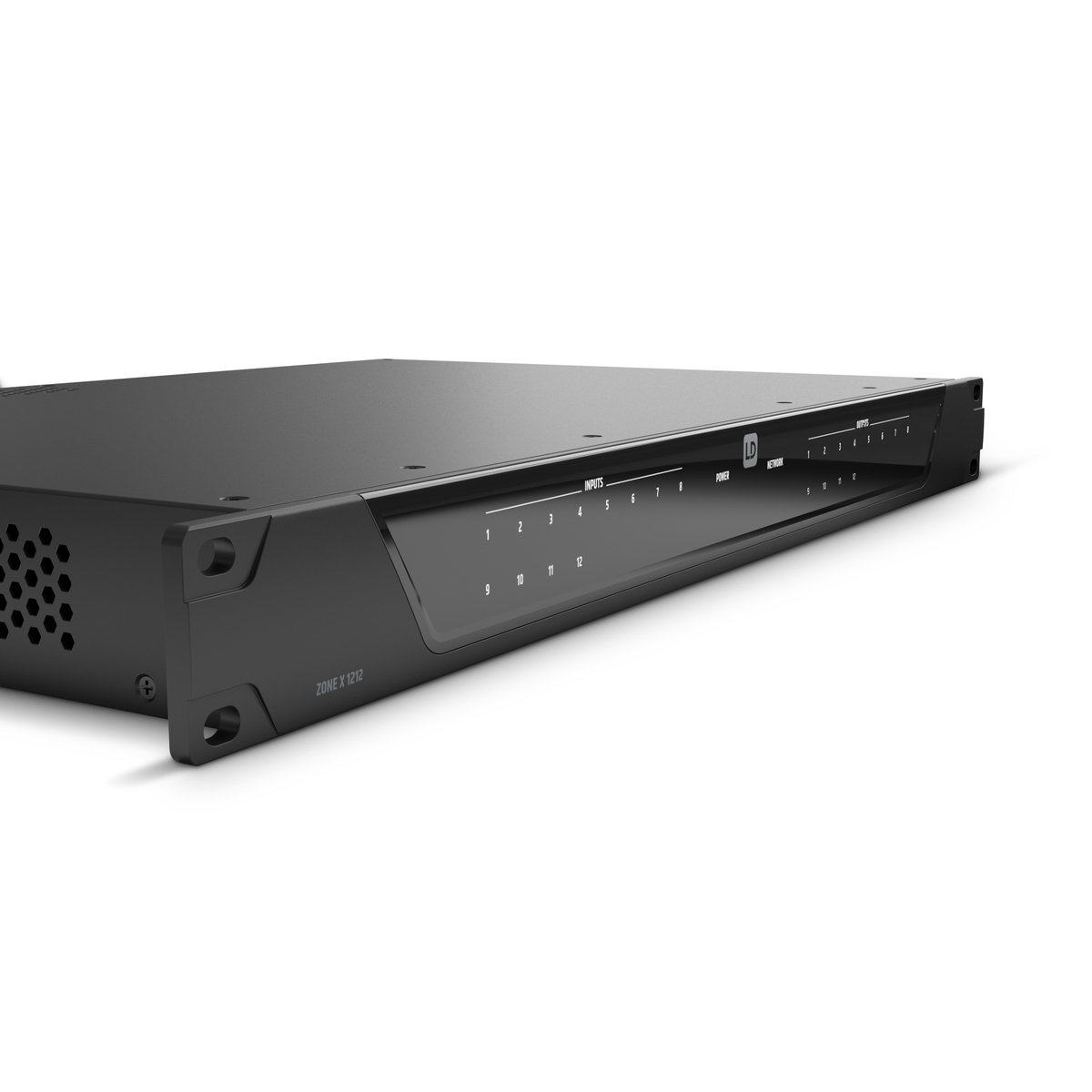

Indikátory: Vstupy 1 - 12 a výstupy 1 - 12: LED signál bílé, Síť, Napájení

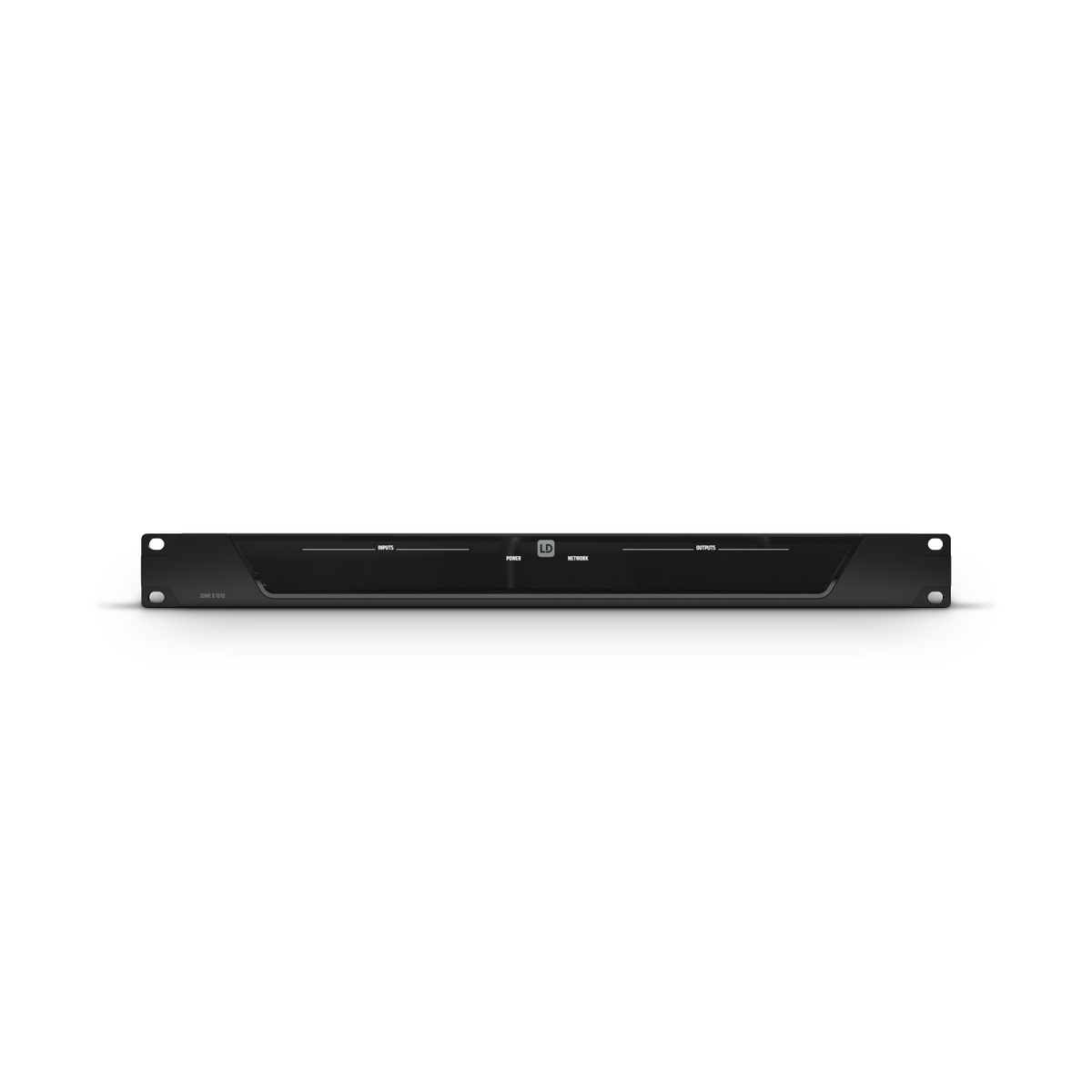

Ovládání na předním panelu: Ne

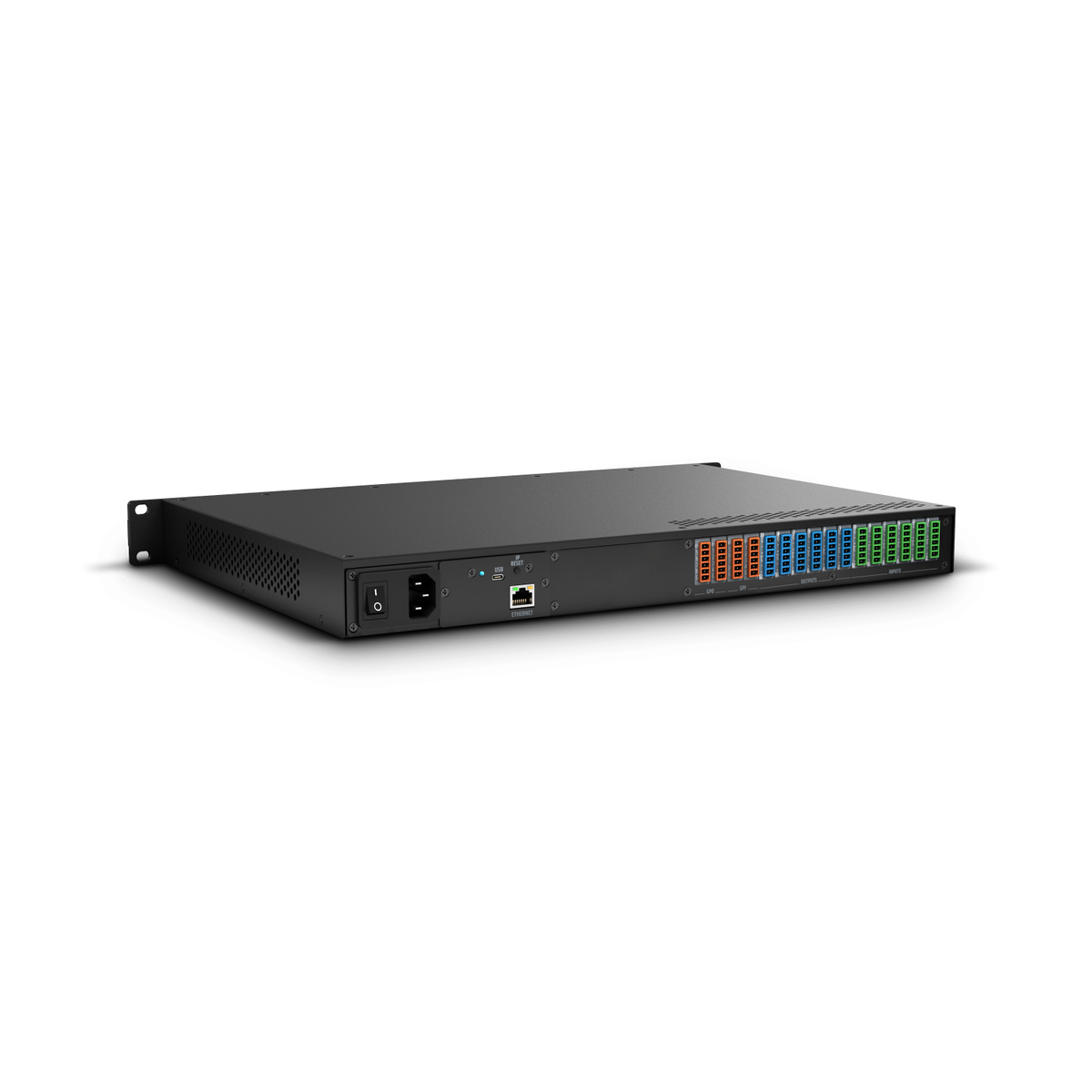

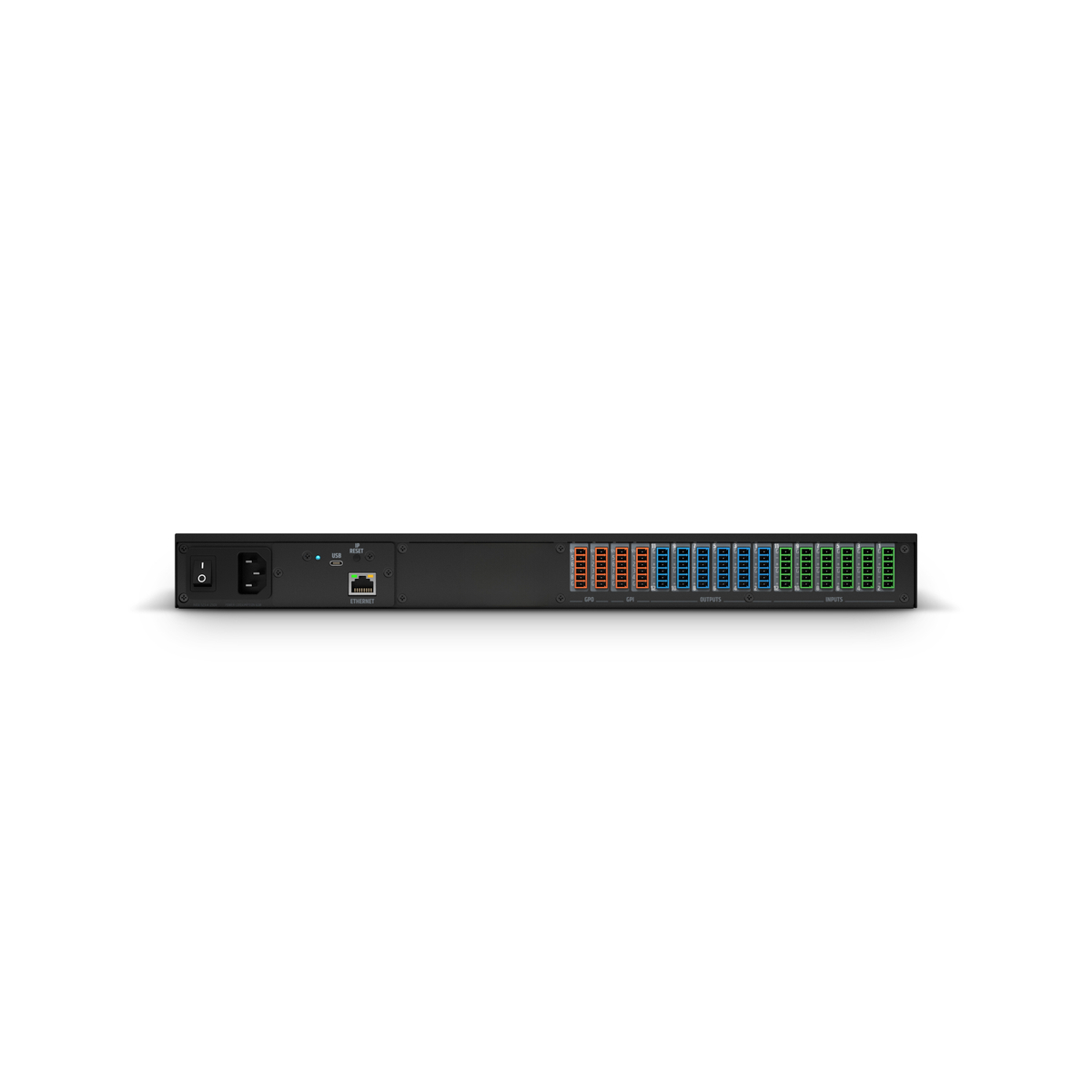

Ovládání na zadním panelu: Reset IP, Zapnout/Vypnout
Slot pro rozšíření: Ethernet + Dante- (ZONEX1212D), Pro Ethernet- (ZONEX1212)
Chlazení: Konvekční, pasivní
Provozní napětí: 90 – 240 V AC; 50/60 Hz
Konektor sítě: IEC síťový konektor se 3 póly (síťová zásuvka)
Vstupní pojistka (síť): T2,5 AL / 250 V
Startovací proud při zapnutí (VYPNUTO-ZAPNUTO): 21 A
Spotřeba energie v nečinnosti: 23 W
Maximální spotřeba energie: 60 W
Provozní teplota: 0°C - 40°C; vlhkost < 60%
Šířka: 19” rack (483 mm)
Výška: 1 RU (44,5 mm)
Hloubka: 315 mm (včetně konektorů terminálového bloku)
Hmotnost: 4 kg
Nominalní vstupní citlivost: -22 dBu (sinus 1 kHz, maximální zisk)
Nominalní saturace na vstupu: +20 dBu (sinus 1kHz)
Faktor harmonických zkreslení (THD+N): +13 dBu Signál, 20Hz - 20kHz, Zisk 0 dB), Vstup – Výstup linka
Intermodulační zkreslení (SMPTE): < 0,01% (-10dB pod clip) Analýza Šířka pásma 90kHz
Frekvenční odezva: 15 Hz – 22 kHz (+/-0,15 dB)
Vstupní impedance: Linka 4k Ohm (vyvážená)
Poměr signál-šum: >117 dB při +20 dBu, Zisk 0 dB, Šířka pásma 20 kHz, vážené A
Dynamický rozsah (DR AES17): 112
Diafonie: 105 dB při 10 kHz, 120 dB při 1 kHz, 120 dB při 100 Hz
CMRR IEC: > 60 dB (1 kHz)
Maximální zisk: 42 dB
DSP: procesor SHARC+ dual-core Analog Devices na 40 bitech s pohyblivou řádovou čárkou
