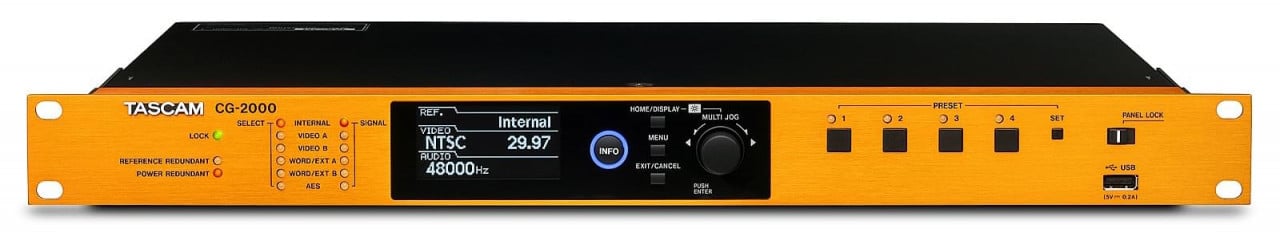

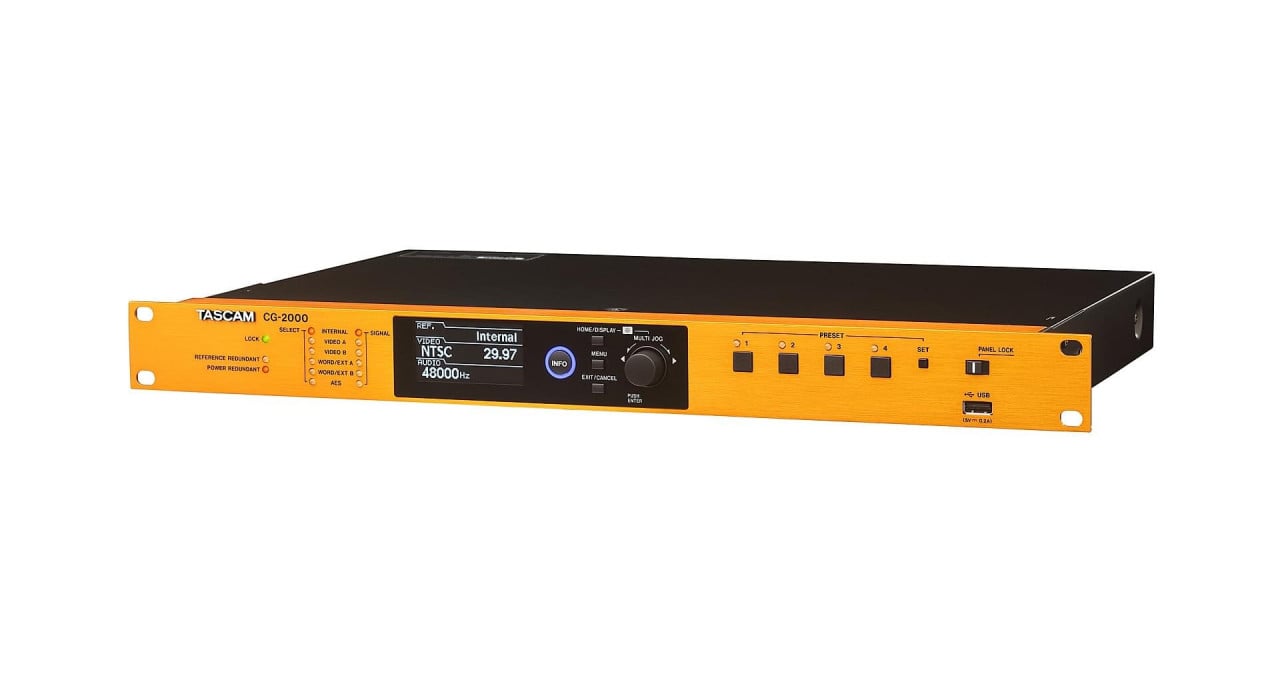

Tascam CG-2000

CG-2000 je generátor hodinového signálu se 4 video výstupy, 12 wordclock výstupy, 2 AES3/AES11 výstupy a 2 S/PDIF výstupy.

Je také kompatibilní s výstupy 2×Fs, 4×Fs a 256×Fs, stejně jako s Pro Tools a dalšími DAW systémy.

VIDEO VSTUPY

• Connector: 2 x (A/B) BNC
• Úroveň vstupu: 0.5Vp-p až 2.0Vp-p Impedance vstupu: 75 Ohm
• SD video black burst: NTSC (29.97), NTSC B/W (30), PAL (25)
• 720p: 50, 59.97, 601080p: 23.976, 24, 25, 29.97, 30, 59.94, 601080i/psf: 23.976, 24, 25, 29.97, 30

WORD/EXT VSTUPY

• Connector: 2 X (A/B) BNC
• Úroveň vstupu 0,5 Vp-p až 5,0 Vp-p
• Impedance vstupu 75Ohm/50Ohm (75/50/OFF volitelné přes menu)

Akceptované frekvence

• WORD CLOCK 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• ATOM 10.0MHz
• GPS 10.0MHz
• Povolená odchylka frekvence +-50ppm

AES3/11 VSTUP

• Connector XLR-3-31 (1: GND, 2: HOT, 3: COLD)
• Úroveň vstupu 0,2 Vp-p až 10 Vp-p
• Impedance vstupu 110Ohm
• Formát AES11-2003, AES3-2003, IEC60958-4
• Akceptované frekvence 32k / 44.1k / 48k / 88.2k / 96k / 76.4k / 92k Hz
• Povolená odchylka frekvence +-50ppm

KALIBRAČNÍ VSTUP

• Connector BNC
• Úroveň vstupu 0,5 až 5,0 Vp-p
• Impedance vstupu 50Ω (ON/OFF volitelné přes menu)

Akceptované frekvence

• ATOM 10.0MHz
• GPS 10.0MHz, PPS

WORD VÝSTUPY

• Connector BNC × 12 (1-12)
• Úroveň výstupu 1,0 Vp-p až 3,5 Vp-p (nastavitelná po krocích 0,5 V přes menu)
• Impedance výstupu 75Ohm
• Akceptované frekvence 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• 1/4×Fs, 1/2×Fs, 1×Fs, 2×Fs, 4×Fs, 256×Fs (pouze VÝSTUPY 11-12)

AES3/11 VÝSTUPY

• Connector XLR-3-31 (1: GND, 2: HOT, 3: COLD) × 2 (1-2)
• Úroveň výstupu 2,5 Vp-p
• Impedance výstupu 110Ω
• Formát AES11-2003, AES3-2003, IEC60958-4
• Akceptované frekvence 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz

S/PDIF VÝSTUPY

• Connector RCA Pin konektory × 2 (1-2)
• Úroveň výstupu 0,5 Vp-p
• Impedance výstupu 75Ohm
• Formát IEC60958-3

ALARMOVÝ VÝSTUP

• Connector: Euroblock s 6 piny
• Úroveň výstupu: Otevřený kolektor
• Metoda přenosu: Paralelní
• Impedance výstupu: 10 Ohm
• Odolnost napětí: 20V
• Maximální proud: 35mA

USB

• Connector USB typu B
• Protokol USB2.0 s vysokou rychlostí (480 Mbps)
• Napájecí kapacita DC5.0V, 0.2A

VNITŘNÍ OSCILÁTOR

• TIP OCXO
• Přesnost frekvence ±0,01 ppm (výchozí tovární hodnota)
• Stabilita frekvence ±0,005ppm/den

• Napájení: AC100 - 240V, 50/60Hz
• Příkon: 11.5W
• Rozměry: 483 × 45 × 310 mm
• Hmotnost: 3.2 kg
• Provozní teplotní rozsah: 0˚C - 40˚C
• Příslušenství v balení: Napájecí kabely, Rack montážní kit, Uživatelský manuál
