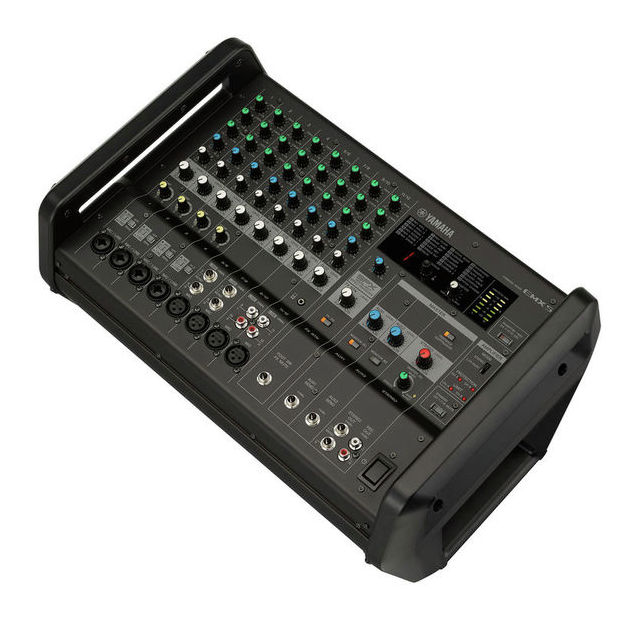

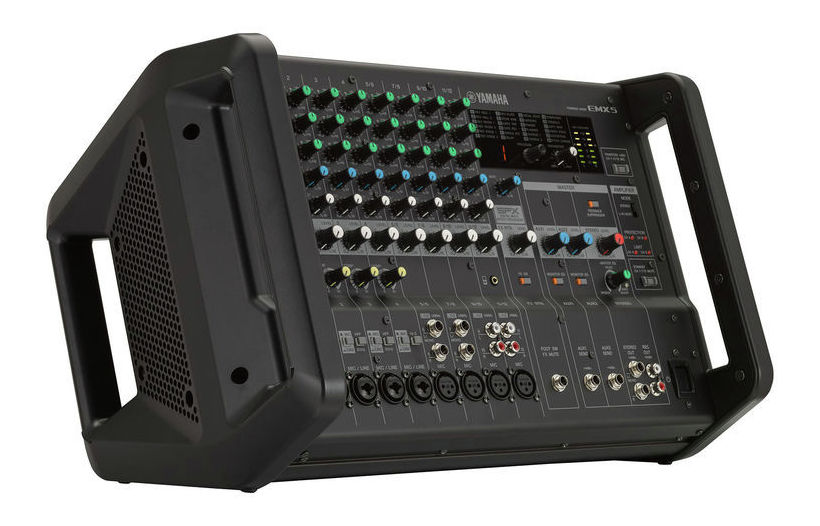

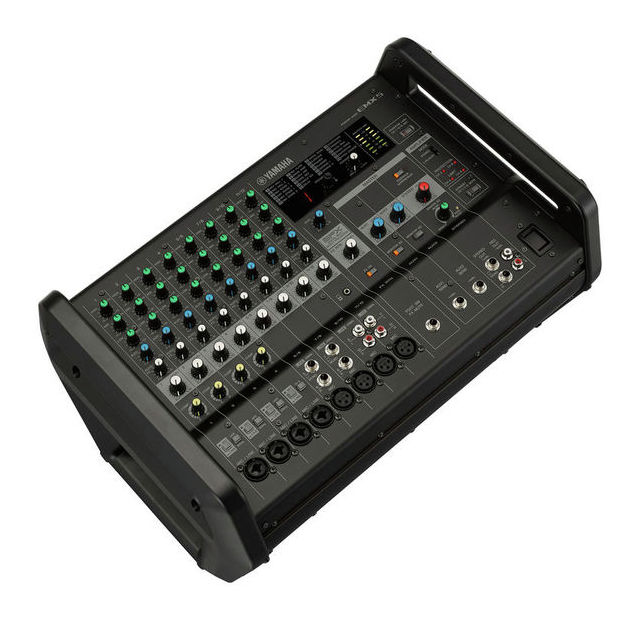

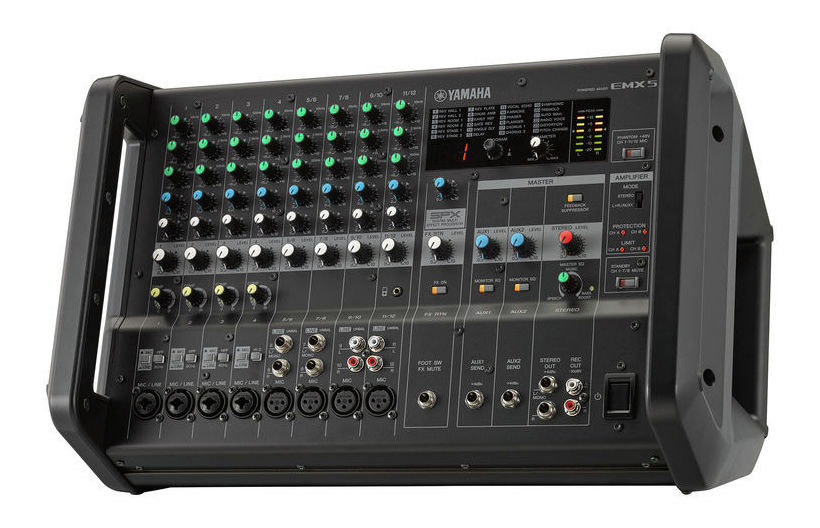

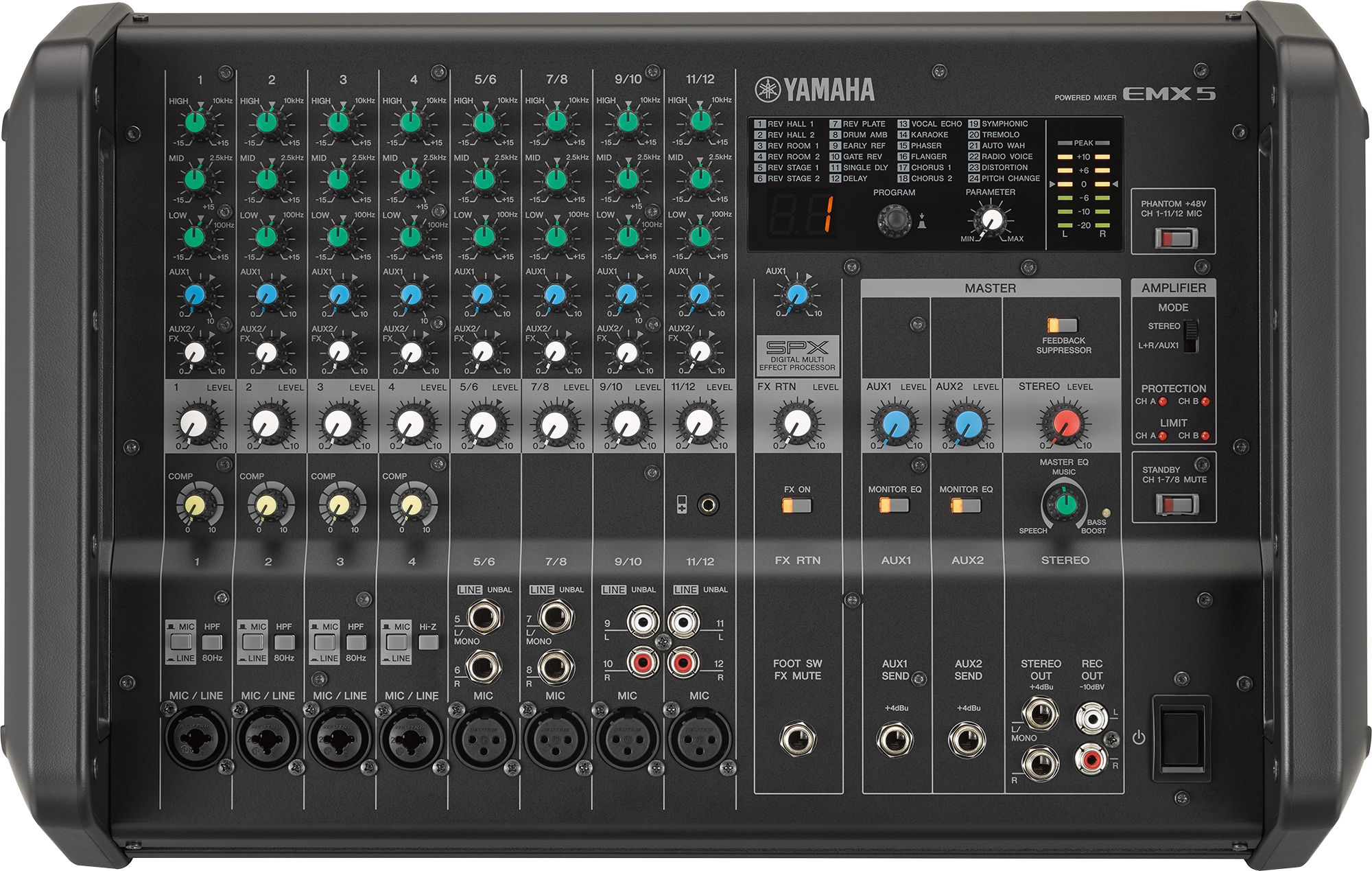

Yamaha EMX 5 - Kompaktní a univerzální mixážní pult s výkonem až 2 x 630W / 4 Ohm, 2 x 460W / 8 Ohm, 8 mikrofonních vstupů s konektory XLR a Jack, 4 stereo kanály, 3-pásmový EQ, funkce feedback locator, digitální efektový procesor třídy SPX, výstup pro monitor vlevo / vpravo, výstup pro subwoofer, výstupy pro reproduktory s konektory jack 6,3 mm, možnost montáže do racku 19".
Technické specifikace:
Vstupy: celkem 12 kanálů, 8 Mono (MIC/LINE), 4 Stereo (LINE)
Phantom napájení: +48 V
Výstupy: reproduktory [A, B], AUX1 SEND, AUX2 SEND, STEREO OUT [L, R], REC OUT [L, R]
Ovládání: FOOT SWITCH - Effect Mute on/off
Bus:
Stereo: 1
AUX: 2 (včetně FX)
Funkce vstupních kanálů:
PAD: 30 dB (CH1-4)
Hi-Z: Podporováno (CH4)
HPF: 80 Hz, -12 dB/oct. (CH1–3)
COMP: 1-knob COMP (CH1–4)
EQ HIGH 10 kHz +15 dB / -15 dB (Shelving)
EQ MID 2.5 kHz +15 dB / -15 dB (Peaking)
EQ LOW 100 Hz +15 dB / -15 dB (Shelving)
Vestavěné procesory: DSP s 24 programy s algoritmem SPX, Feedback suppressor, Master EQ, Monitor EQ
Vestavěná amplifikace:
Maximální výstupní výkon při 4 Ohmech: 1kHz THD+N < 10% (CEA2006) : 630 W + 630 W, 1kHz THD+N < 1% (CEA2006) : 500 W + 500 W
Maximální výstupní výkon při 8 Ohmech: 1kHz THD+N < 10% (CEA2006) : 460 W + 460 W, 1kHz THD+N < 1% (CEA2006) : 370 W + 370 W
Úroveň měřiče: 2 × 7 LED diod (-20, -10, -6, 0, +6, +10, Peak)
Frekvenční odezva:
Vstup na reproduktory: +1 dB/-3 dB (40 Hz do 20 kHz),
Vstup na STEREO OUT, AUX1 SEND, AUX2 SEND : +0.5 dB/-1 dB (20 Hz do 20 kHz) ,
Celkové harmonické zkreslení:
Vstup na reproduktory: 0.1% při 10 W (40 Hz do 20 kHz), 0.05% při 50 W (1 kHz)
Vstup na STEREO OUT, AUX1 SEND, AUX2 SEND: 0.03% při +14 dBu (20 Hz do 20 kHz), 0.007% při +20 dBu (1 kHz), (THD+N, měřeno s 22 kHz LPF)
Úroveň šumu:
Ekvivalentní šum vstupu: -117 dBu (měřeno s A-váhováním)
Reziduální šum výstupu:
Vstup na reproduktory: -70 dBu(40Hz do 20kHz, STEREO MASTER LEVEL: min)
Vstup na STEREO OUT, AUX1 SEND, AUX2 SEND : -82dBu(20Hz do 20kHz, STEREO MASTER LEVEL: min) (měřeno s A-váhováním)
Prolínání: -85 dB (1 kHz, měřeno s pásmovým filtrem 1 kHz)
Ochranný obvod:
Ochrana proti přetížení: DC-fault
Ochrana proti amplifikaci: přehřátí, přepětí, komplexní ochrana napájení
