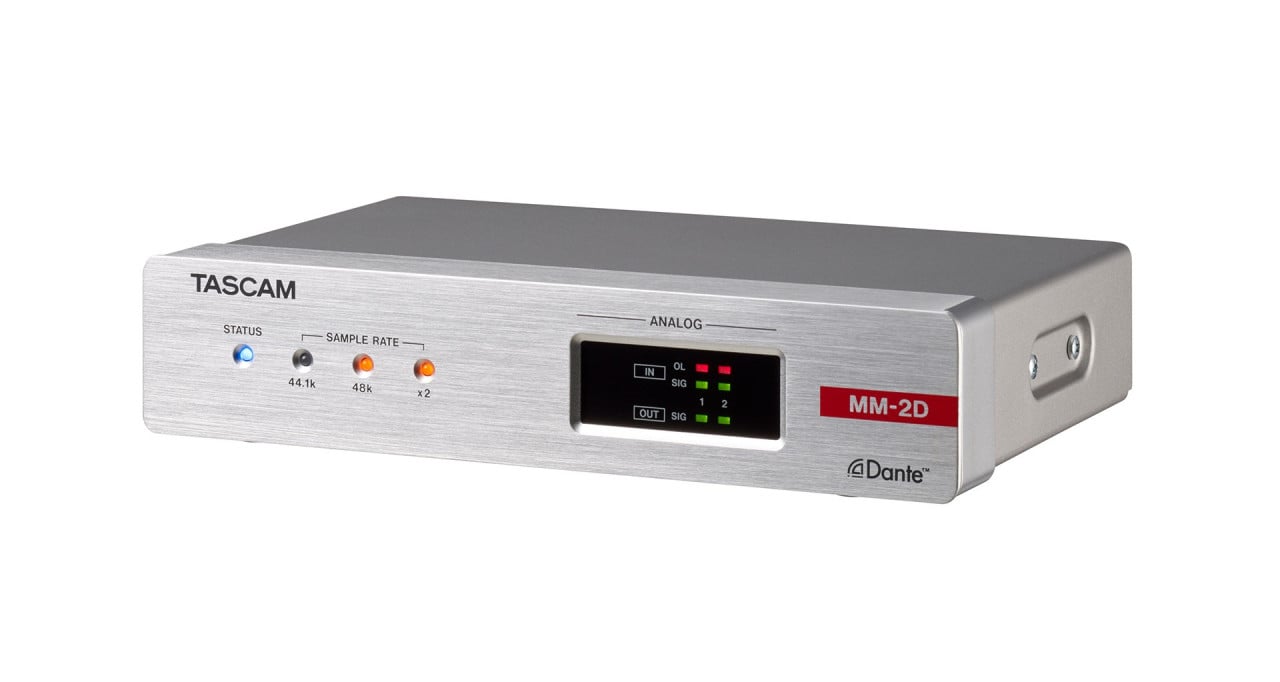

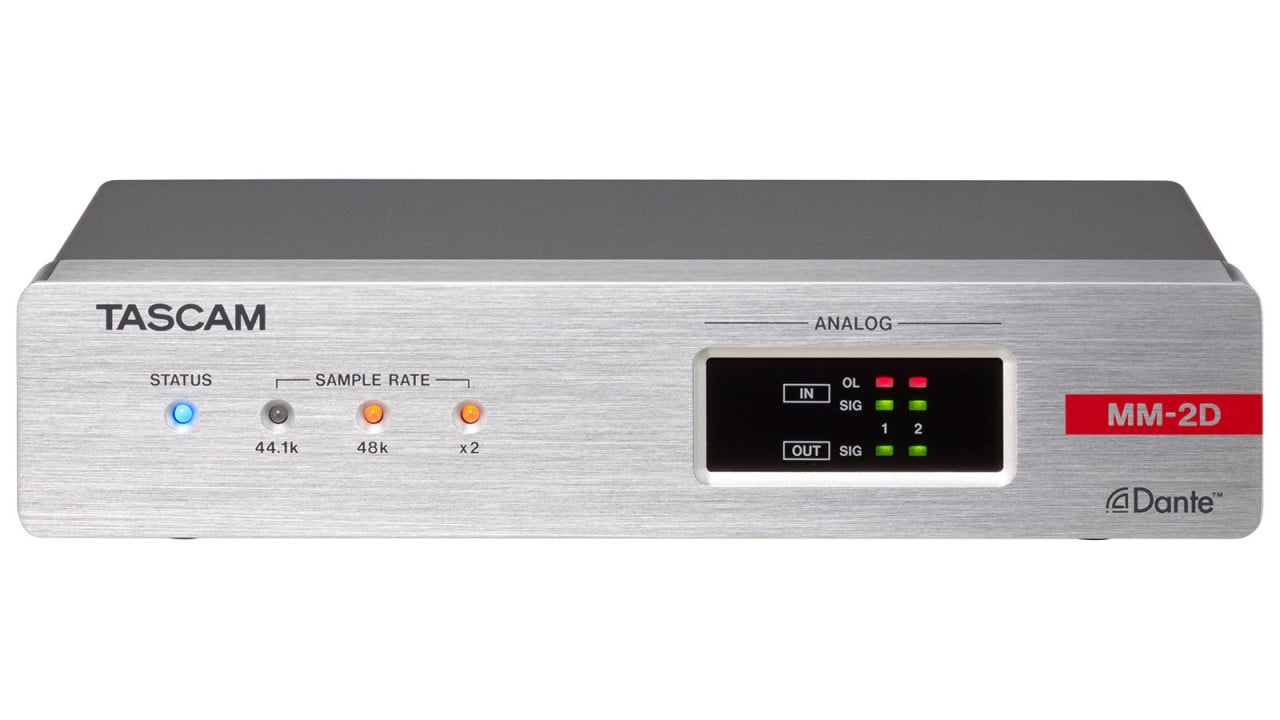

Tascam MM-2D-E

MM-2D-E je kompaktní převodník se 2 kanály a DSP, který disponuje Euroblock konektory 1/2 19", 1U. Tento převodník převádí Dante vstupní signály na výstupní linkové signály.

Technické specifikace:

• Formáty: 44.1/48/88.2/96kHz, 16/24-bit
• Počet kanálů: 2

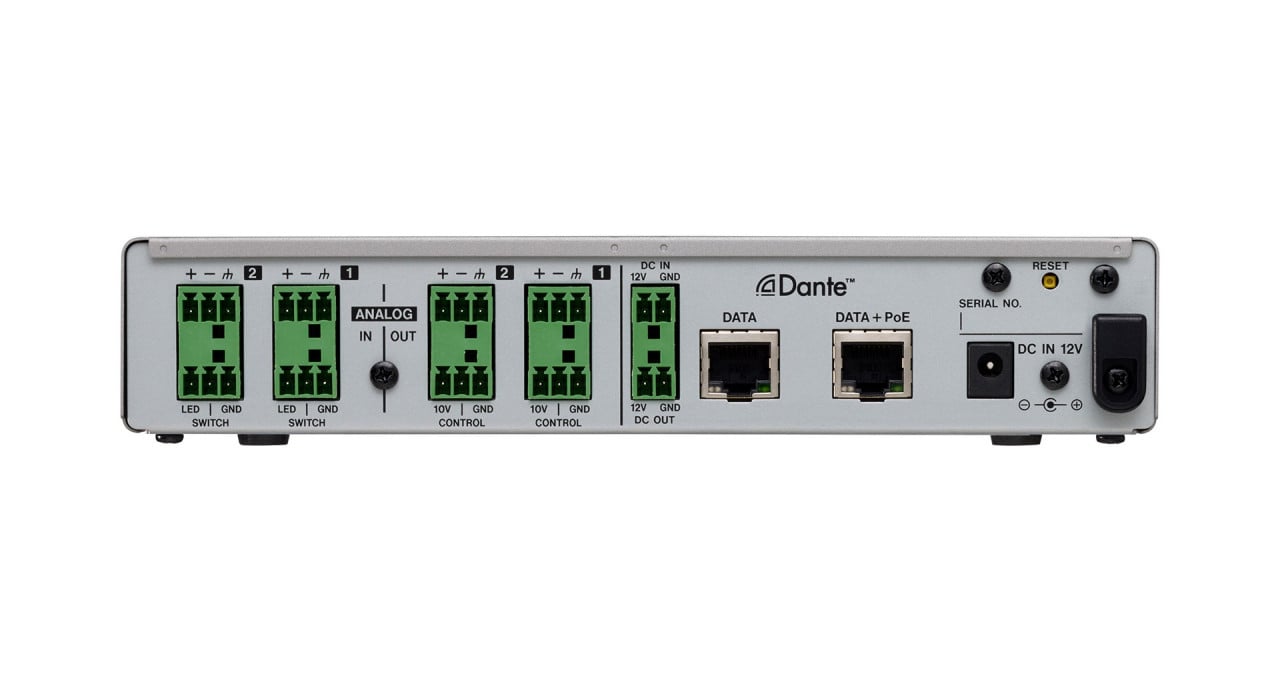

DATA/DATA+PoE připojení

• Připojení: RJ-45
• Přenosový protokol: Dante
• Standard Gigabit Ethernet: 1000BASE-T (IEEE 802.3ab)
• Kabely: 5e nebo STP

Připojení analogových vstupů:

• Připojení: Euroblock (vyvážené) 3.81 mm pitch
• Minimální vstupní úroveň: -74 dBu
• Maximální vstupní úroveň: +26 dBu
• Vstupní impedance: 2.0 kΩ

Připojení analogových výstupů:

Připojení: Euroblock (vyvážené) 3.81 mm pitch
Jmenovité výstupní úrovně:

• +4 dBu (Referenční úroveň -9 dBFS)
• +6 dBu (Referenční úroveň -9 dBFS)

Maximální výstupní úroveň (přepínatelná)

• +15 dBu (Referenční úroveň: -9 dBFS)
• +18 dBu (Referenční úroveň: -14 dBFS)
• +20 dBu (Referenční úroveň: -16 dBFS)
• +22 dBu (Referenční úroveň: -18 dBFS)
• +24 dBu (Referenční úroveň: -20 dBFS)

Výstupní impedance: 200 Ω

• Spotřeba energie: 6W
• Rozměry: 214 x 44.45 x 136.1 mm
• Hmotnost: 878 g
• Provozní teplotní rozsah: 0°C-40°C

MIC IN → DANTE OUT
Zesilovač mikrofonu EIN (ekvivalentní hladina šumu: -125 dBu (150Ω, 22kHz LPF+A, JEITA)
Frekvenční odezva:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz vzorkovací frekvence, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz vzorkovací frekvence, JEITA)

• Harmonické zkreslení (THD+N): 0.005 %(-1 dBFS vstup, 44.1/48/88.2/96kHz, JEITA)
• Poměr S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Prolínání: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dynamičtí rozsah: 105 dB (44.1/48/88.2/96kHz, JEITA)

DANTE IN → LINE OUT
Frekvenční odezva:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz, JEITA)

• Harmonické zkreslení (THD+N): 0.005 %(při -1 dBFS vstupu, 44.1/48/88.2/96kHz, JEITA)
• Poměr S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Prolínání: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dynamičtí rozsah: 105 dB (44.1/48/88.2/96kHz, JEITA)
