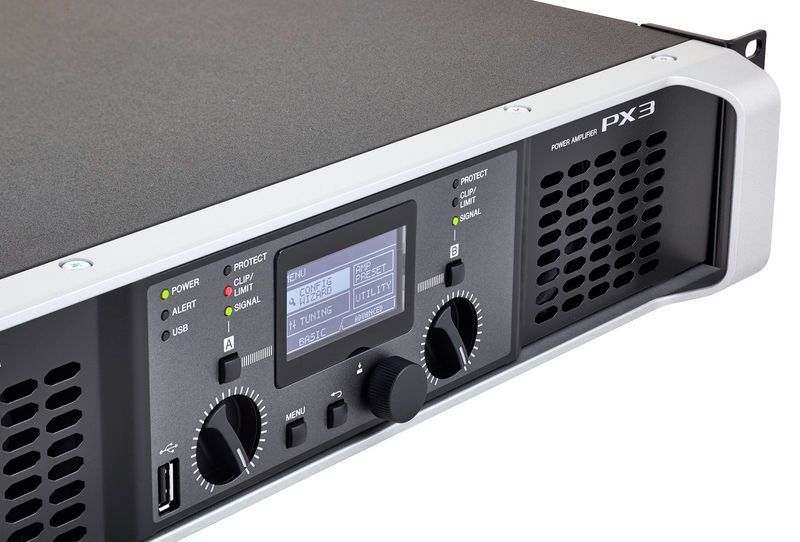

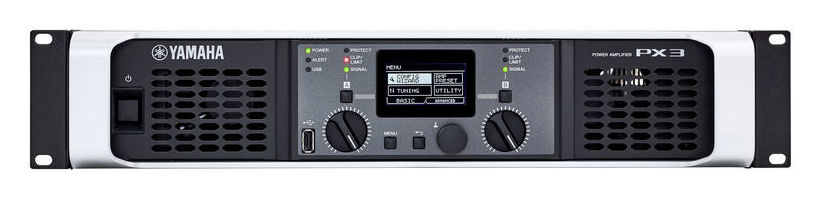

Yamaha PX3

Yamaha PX3 - digitální výkonový zesilovač, který kombinuje inteligentní zpracování s vysokým výstupním výkonem 300W x 2 při 8Ω / 500W x 2 při 4Ω. Třída zesilovače D, s vlastním LSI, vestavěným flexibilním PEQ, crossoverem, filtry, zpožděním a funkcemi limitování. Nabízí předvolby reproduktorů pro optimální výkon reproduktorů, DSP funkce, zpracování typu D-contour.

Technické specifikace:

• Výstupní výkon: 1kHz Non-clip 20msec Burst při použití obou kanálů:
  • 8Ω - 300W x 2
  • 4Ω - 500W x 2
  • 2Ω - 300W x 2
  • 8Ω/v režimu Power Boost - 600W x 1
  • 4Ω/v režimu Power Boost - 1000W x 1
• Interní vzorkovací frekvence: 48kHz
• A/D D/A převodníky: 24-bit lineární, 128x nad vzorkování
• Celkové harmonické zkreslení: 0.1% (1kHz, 10W), 0.3% (1kHz, při polovičním výkonu)
• Frekvenční odezva: ±1.0dB (1W, 8Ω, 20Hz až 20kHz)
• Poměr signál/šum: 100dB (A-vážené, 8Ω, nastavení zisku = +14dBu)
• Mezi kanálový útlum: méně než -60dB (poloviční výkon, 8Ω, 1kHz, Max vstupní objem 150Ω shunt)
• Zisk napětí/Senzitivita:
  • 8Ω při maximální hlasitosti: 32.0dB/+4.1dB (Nastavení zisku: 32dB), 26.0dB/+10.1dBu (Nastavení zisku: 26dB), 32.1dB/+4dBu (Nastavení zisku: +4dBu), 22.1dB/+14dBu (Nastavení zisku: +14dBu)
  • 8Ω při maximální hlasitosti/v režimu Power Boost: 35.0dB/+4.1dB (Nastavení zisku: 32dB), 29.0dB/+10.1dB (Nastavení zisku: 26dB), 35.1dB/+4dB (Nastavení zisku: +4dB), 25.1dB/+14dB (Nastavení zisku: +14dB)
• Maximální vstupní napětí: +24dB
• Vstupní impedance: 20kΩ (vyvážené), 10kΩ (nevyvážené)
• Vstupní/výstupní konektory:

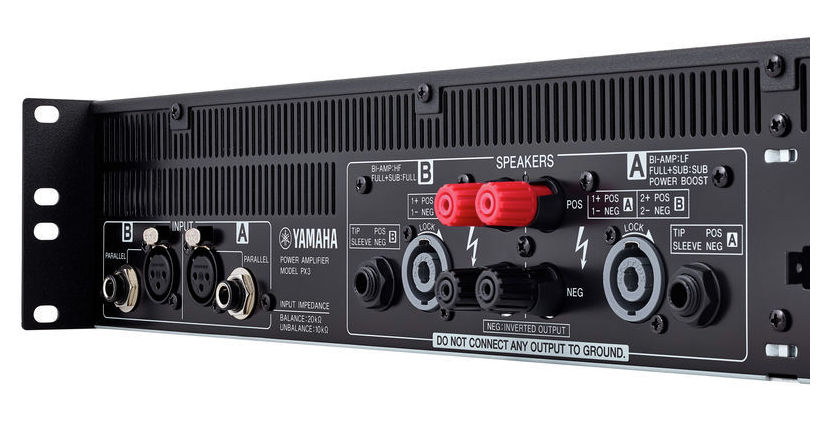

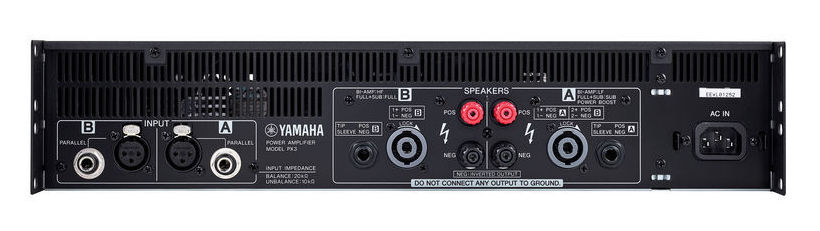

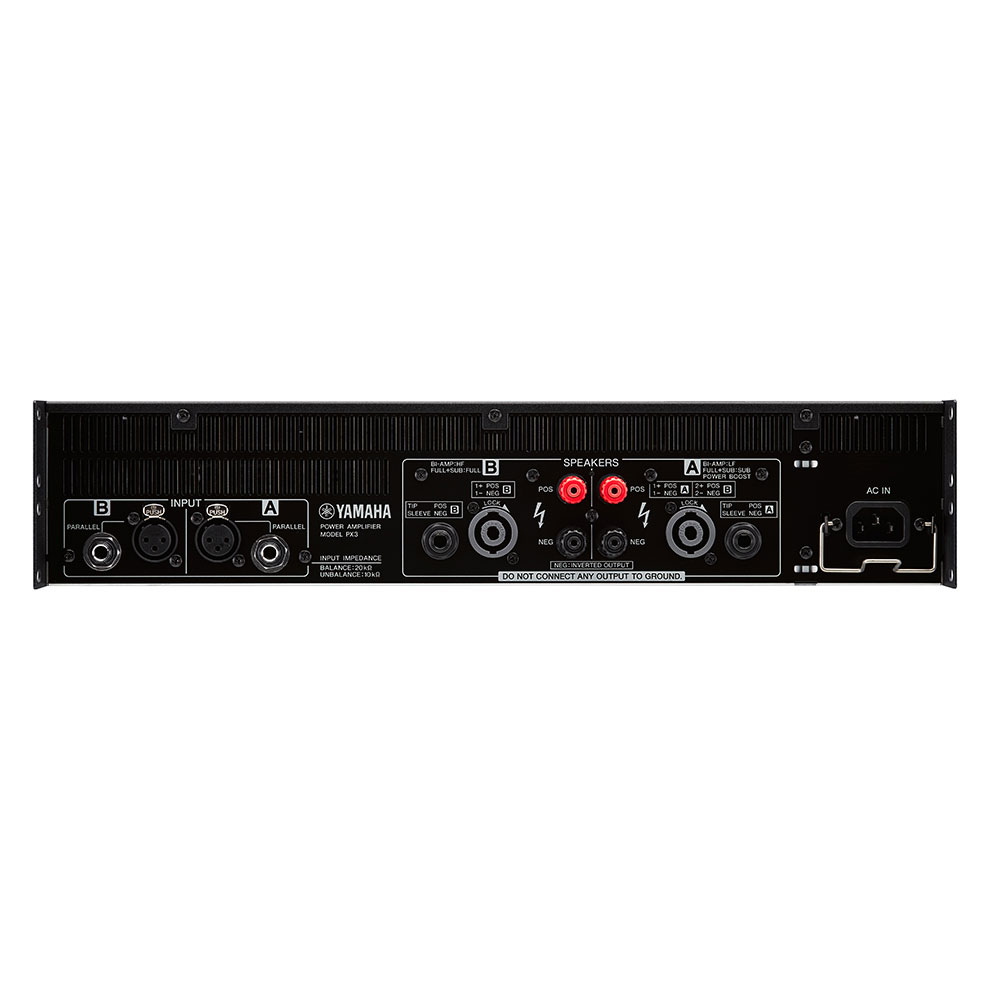

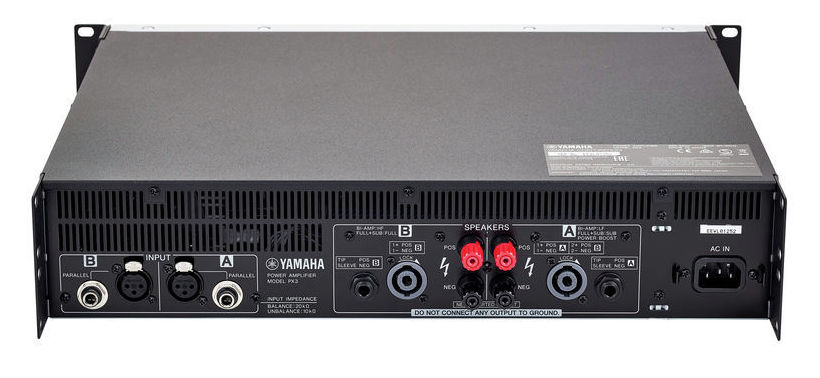

  • Výstup pro reproduktory: Neutrik speakON NL4 x2, Binding post x2 páry, 1/4" jack (TS) x2
  • Linkový vstup: XLR-3-31 x2, 1/4" stereo jack (TRS) x2
  • Další: port USB 2.0 Standard-A (samice) pro ukládání/nahrávání aktualizací reproduktorových předvoleb, aktualizace firmwaru s USB pamětí; AC napájecí konektor x1

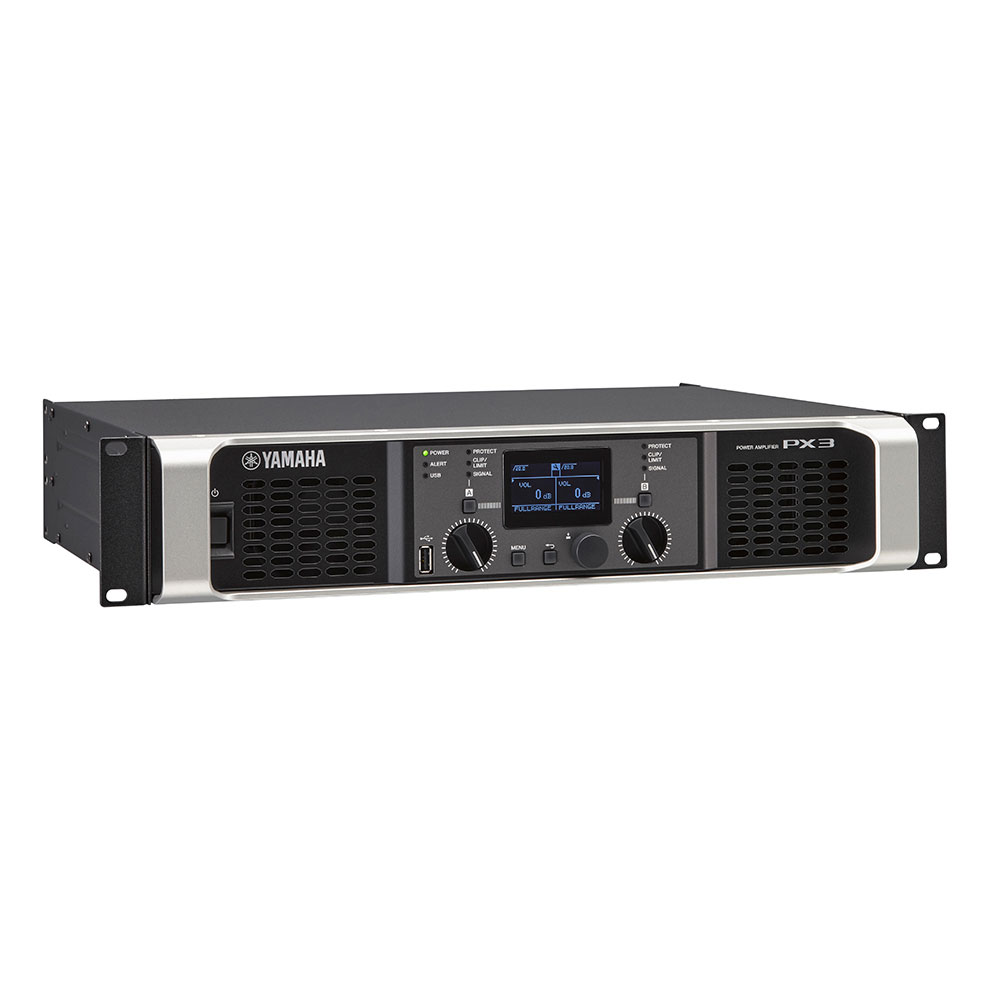

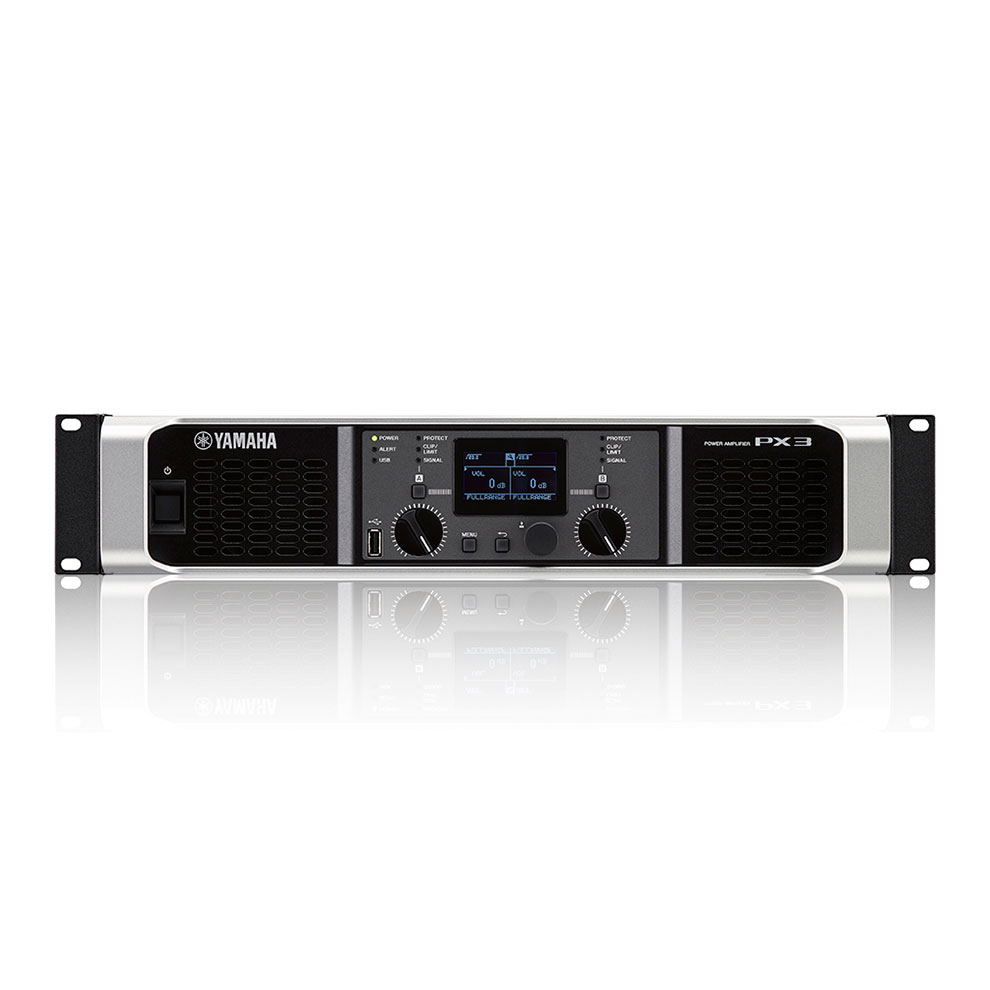

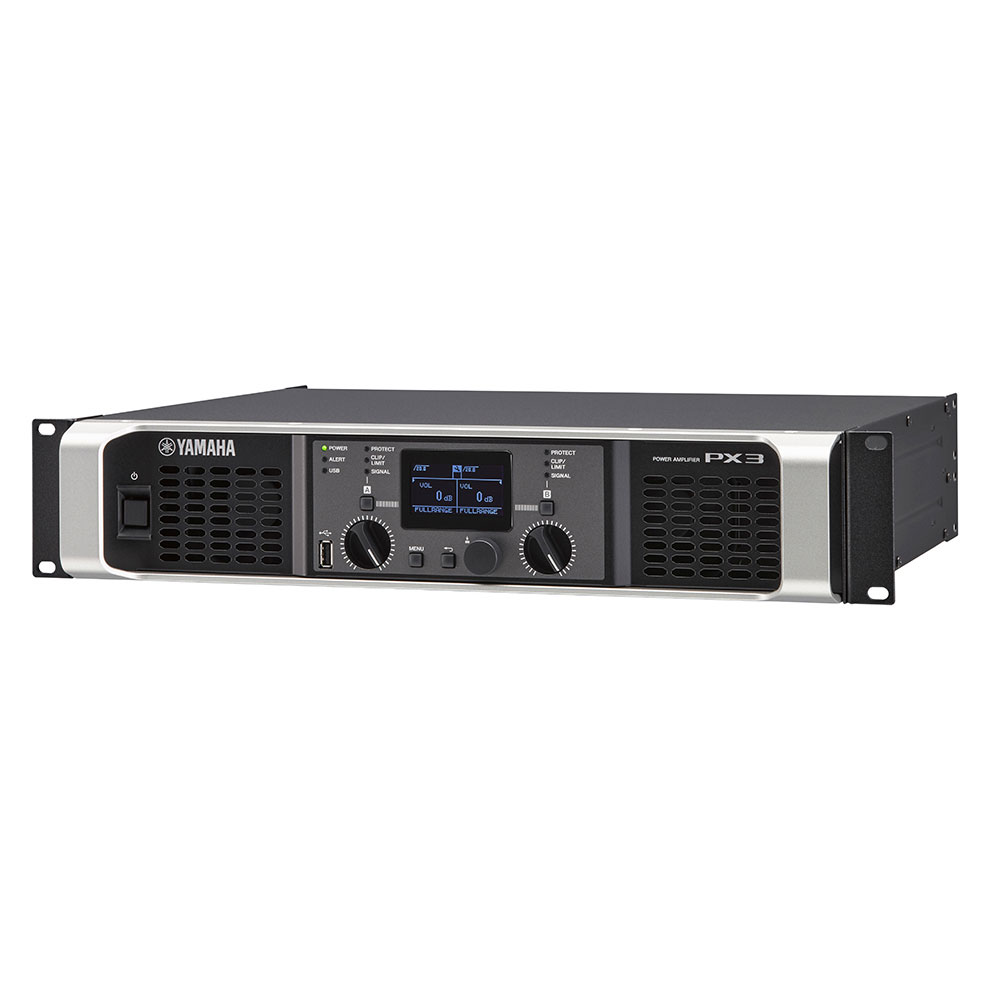

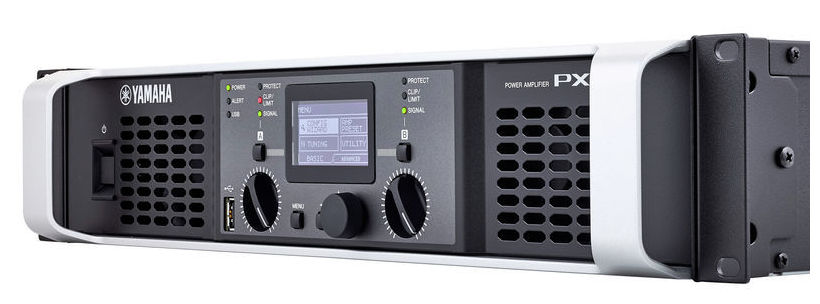

• Indikátory: POWER x1 (zelená), ALERT x1 (červená), USB x1 (zelená), PROTECT x2 (červená), CLIP/LIMIT x2 (červená), SIGNAL x2 (zelená); Indikátory mají také funkci automatického vypnutí LED.
• Procesory:
  • Sumace vstupu; D-CONTOUR(FOH/MAIN, MONITOR, OFF); Zpoždění(0 - 74msec); HPF/LPF(frekvenční cutoff 20Hz~20kHz s ovládáním polarity); reproduktorové procesory (PEQ s 6 pásmy + Limiter + Zpoždění)
• Latence: 1.5 msec (Analogový vstup k reproduktorům)
• Předvolby: 8 uživatelských předvoleb zesilovače (tovární předvolby): předvolby pro pasivní reproduktory Yamaha)
• Ochranné obvody:
  • Ochrana proti přetížení:
    • POWER spínač on/off: Výstup ztlumen;
    • Ochrana výstupního napětí: omezení na přepětí, uživatelsky konfigurovatelné, W a předvolba pro reproduktory;
    • DC-fault: vypnutí napájení (není automaticky restartováno)
  • Ochrany zesilovače:
    • Tepelná: výstupní limiter (automaticky restartováno) → Výstup ztlumen (automaticky restartováno);
    • Přetížení: Výstup ztlumen (automaticky restartováno);
    • Přepětí: Výstupní limiter (automaticky restartováno);
    • Integrovaný výkonový limiter: Výstupní limiter (automaticky restartováno)
  • Ochrany napájení
    • Tepelná: Výstupní limiter (automaticky restartováno) → odpojení napájení;
    • Přepětí: odpojení napájení;
    • Přetížení: odpojení napájení
• Třída zesilovače: Třída D, vyvážený výstupní obvod (BTL)
• Chlazení: ventilátor s variabilním chlazením v 16 krocích x 2, vzduchový obvod z přední do zadní části
• Požadavky na napájení: 220V-240V 50Hz/60Hz
• Spotřeba energie: 160W (1/8 maximálního výkonu, 4Ω, Pink noise na všech kanálech), 55W (4Ω, nečinný)
• Rozměry (ŠxVxH): 480 x 88 x 388mm
• Hmotnost: 6.9 kg
• Příslušenství: kryt USB, uživatelská příručka, technický list, AC napájecí kabel (2.0m) x 1
• Optimální provozní teplota: 0°C až +40°C
