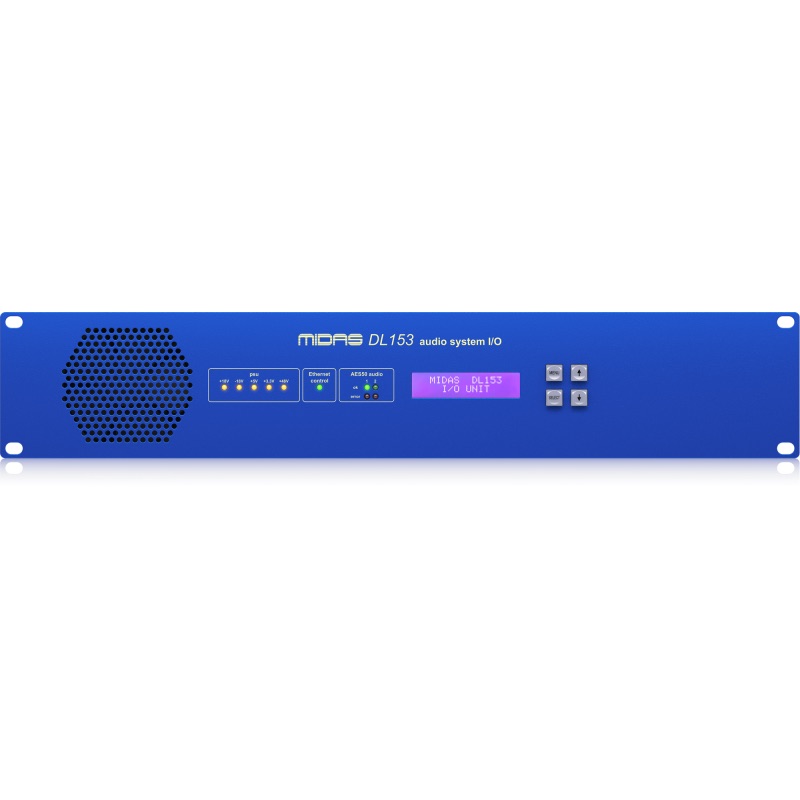

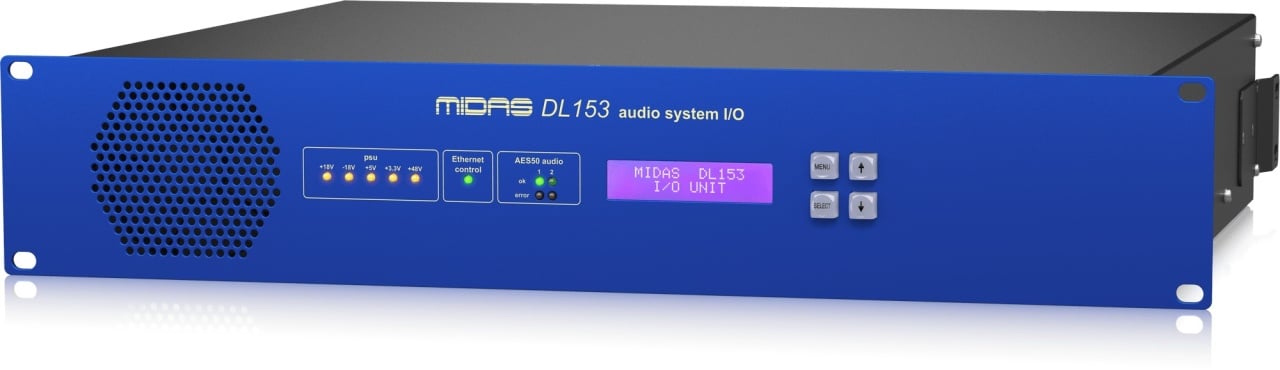

DL153 je digitální stagebox 2U pro 19" rack s 16 vstupy mic/line a 8 výstupy line. Je vybaven Midas předzesilovači.
Midas s kroky 2.5 dB a dvěma AES50 porty pro redundanci, DL153 se integruje s digitálními konzolemi Midas PRO a M32, poskytující digitální snake připojení mezi FoH a scénou.

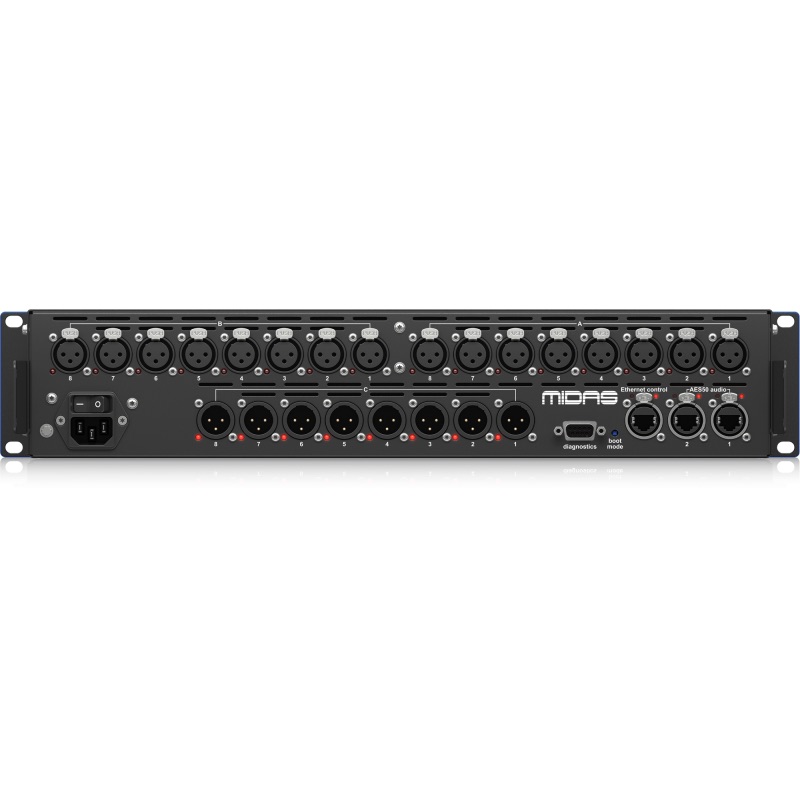

Externí připojení
Primární analogové vstupy: Vstupy Mic / Line - vyvážené XLR konektory - 10 kΩ zátěž
Primární analogové výstupy: Hlavní výstupy - vyvážené XLR konektory - 50 Ω zdroj
Primární digitální vstupy: XLR konektory - 110Ω
AES50 připojení: Neutrik Ethercon se stavovou indikací
Diagnostické připojení: 9W 'D'-typ samice konektor
Napájecí připojení: IEC - 100-240 V AC~50-60 Hz ±10%
Audio specifikace
Maximální vstupní úroveň:
Mic/Line (při jednotkovém zisku): +21 dBu
Mic/Line (při zisku -2.5 dB): +24 dBu
CMR při 1 kHz (typické):
Mic (při jednotkovém zisku): > -70 dB
Mic (při 40 dB zisku): > 90 dB
Hluk:
EIN Mic při 40 dB zisku: -126 dBu
Výstupní hluk při jednotkovém zisku: -86 dBu
Frekvenční odezva: 20 Hz - 20 kHz ±0.5 dB
Distortion při 1 kHz: Vstup na výstup (0 dB): < 0.01%
Separace mezi kanály při 1 kHz: Kanál na kanál: < -90 dB
Maximální výstupní úroveň: Výstupy line (v 600Ω): +21 dBu
