Allen&Heath MixWizard WZ4 12:2

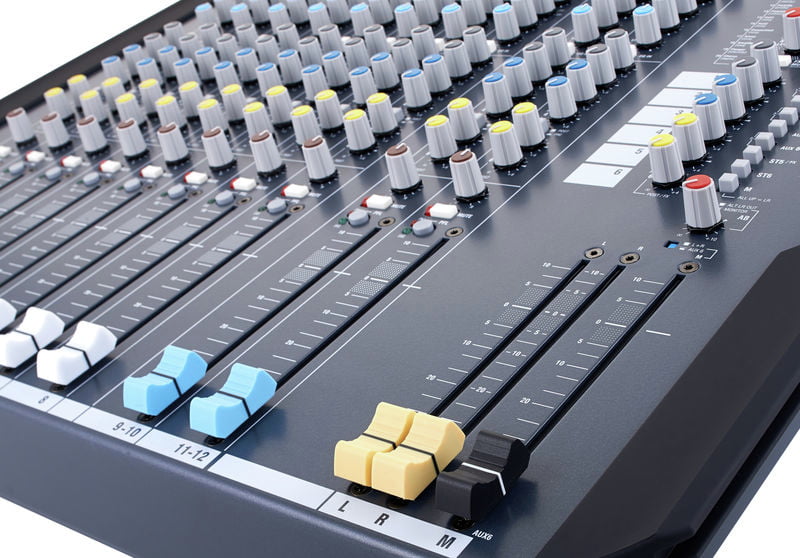

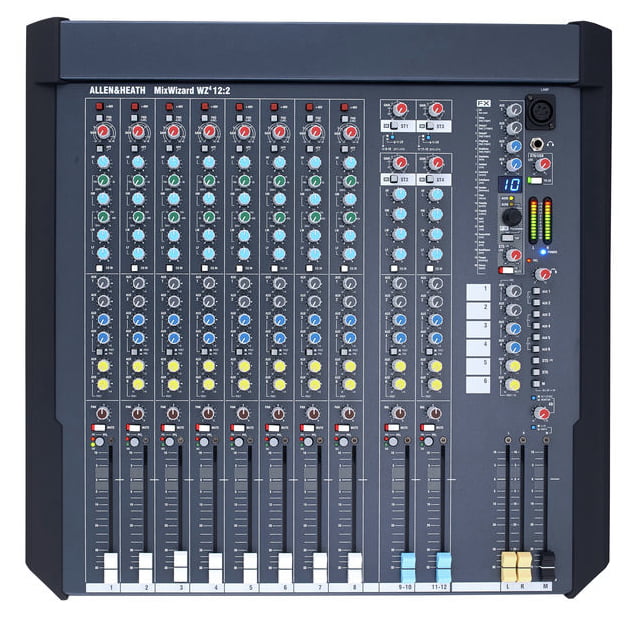

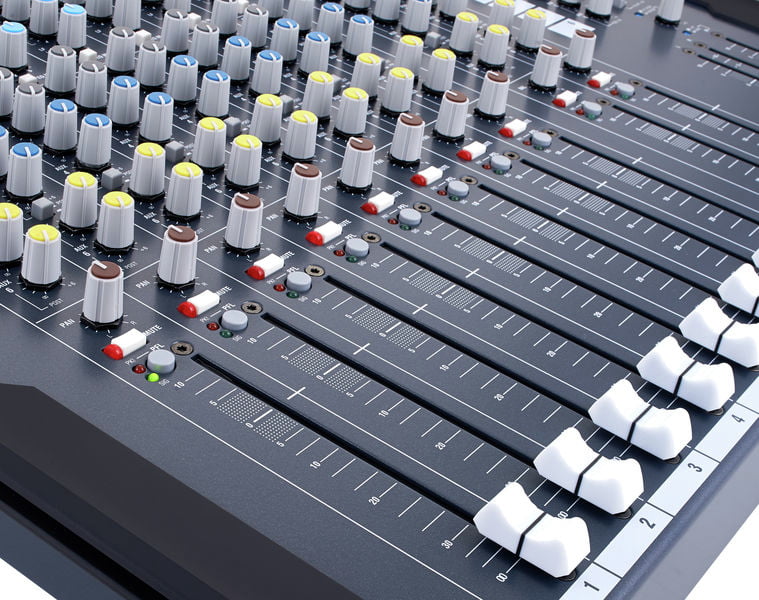

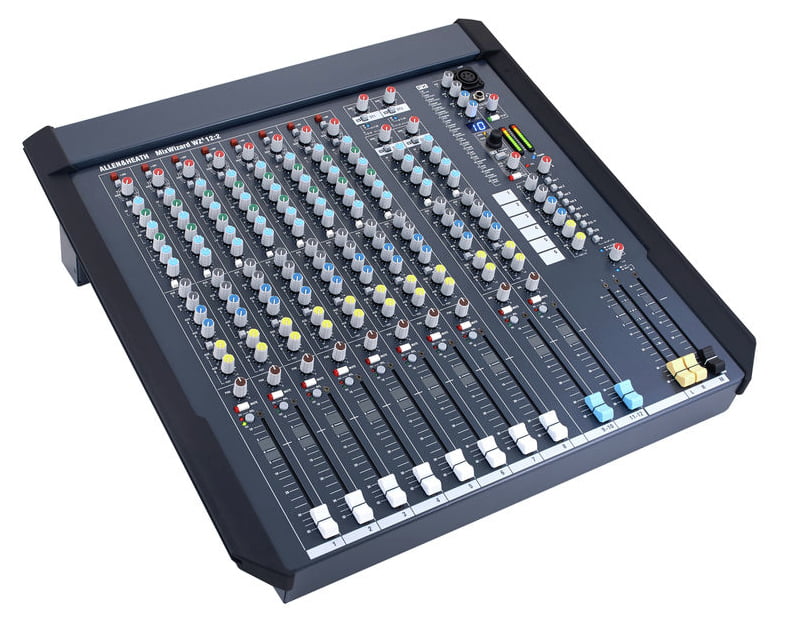

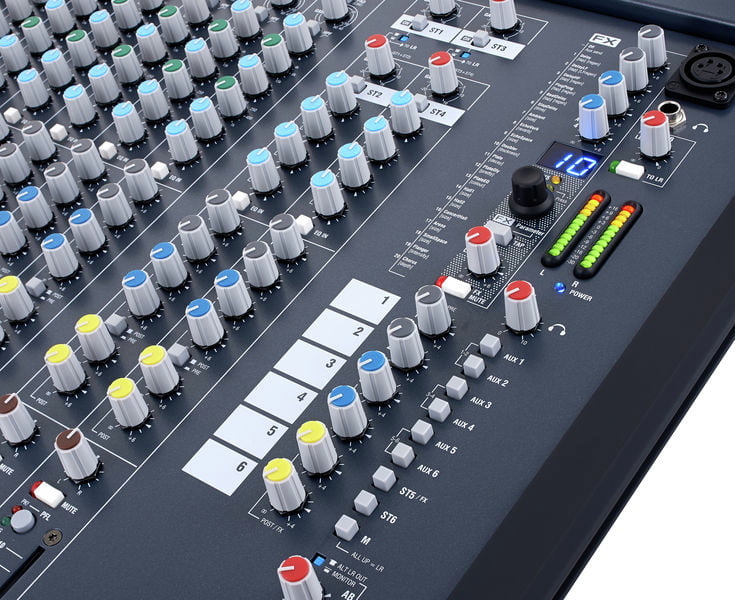

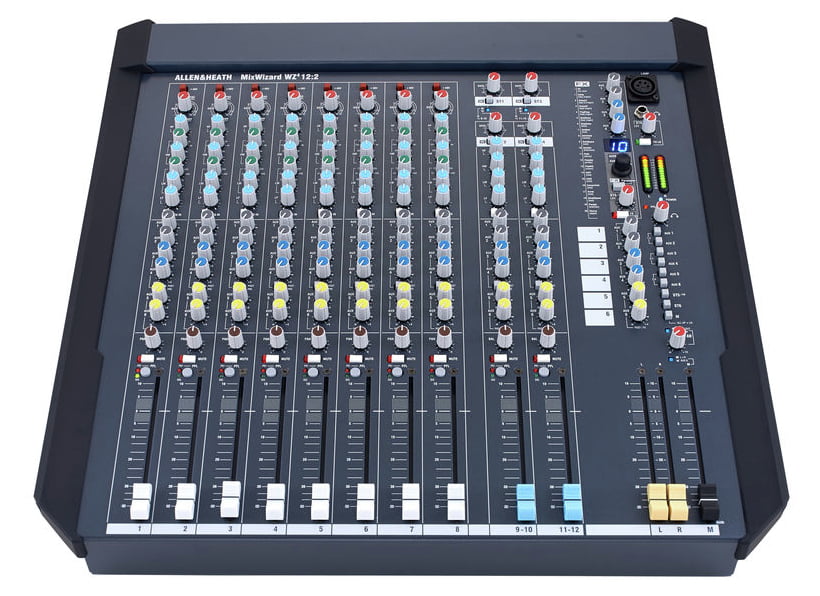

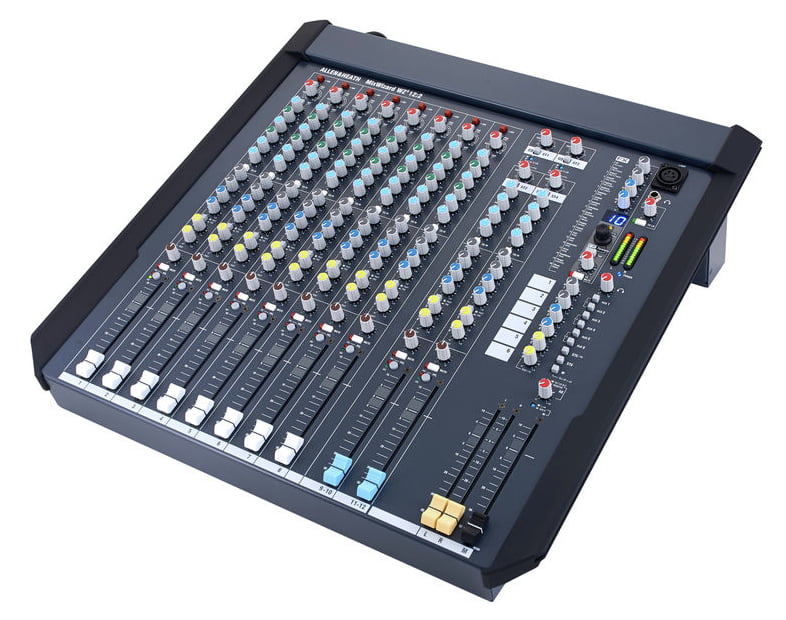

Allen&Heath MixWizard WZ4 12:2 - univerzální analogový mixér vybavený 100 mm fadery. Je vybaven 8 vstupy pro mikrofon/linku s insertami a přímými výstupy, 6 pomocnými výstupy (1-4 volitelné pre/post fader, 5+6 post fader), dvěma plnými stereo vstupy, dvěma stereo návraty a dvěma vestavěnými digitálními FX procesory (2x 16 presetů).

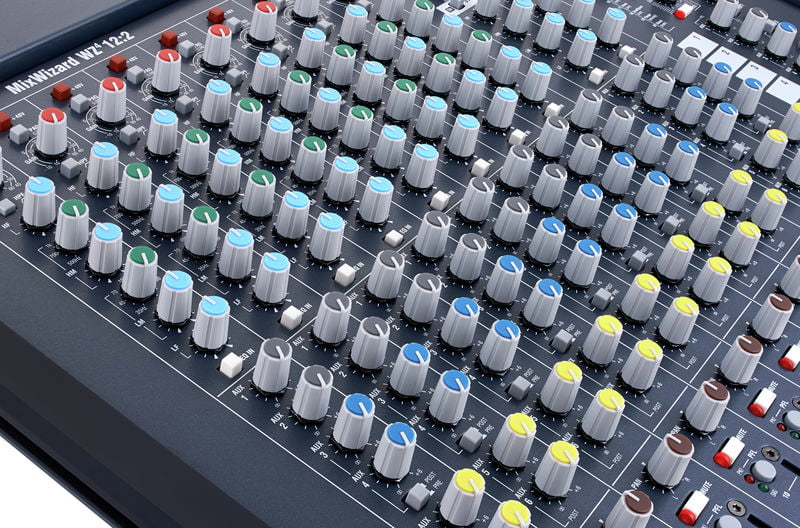

Kanály 1 až 8 mic/line jsou vybaveny vyváženými XLR konektory a TRS jacky a napájením Phantom Power pro použití mikrofonů nebo nástrojů, každý kanál má 4pásmový EQ, peak indikátor, -20 dB pad, 6 potenciometrů pro pomocné sendy, potenciometr pan, mute kanálu a high-pass filtr, který potlačuje frekvence pod 80 Hz o 12 dB na oktávu. Mixér také zahrnuje 2 kanály s duálními stereo vstupy, které mohou být použity samostatně, smíchány dohromady nebo rozděleny a směrovány tak, aby jeden feedoval druhý.

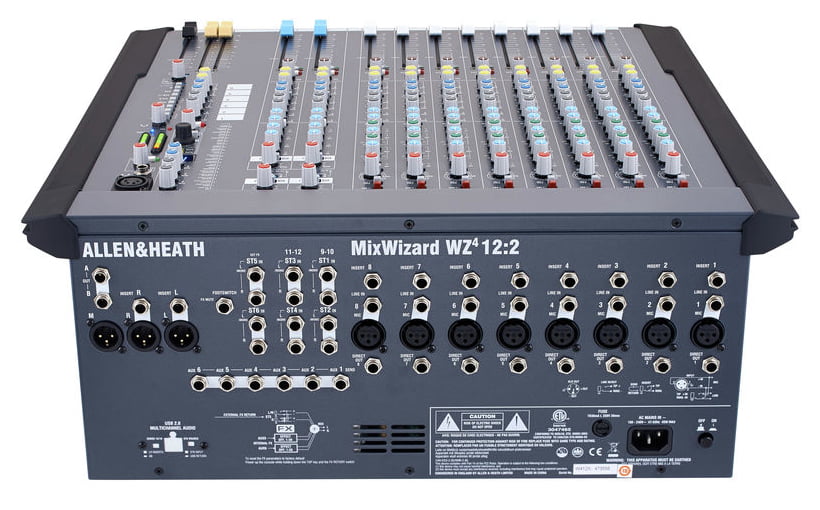

Kanály 1 až 8 mají insert, který může být použit k vložení zpracovatelského zařízení do signálního řetězce, jako jsou kompresory, EQ nebo delay jednotky. Každý kanál má také přímé výstupy, které umožňují poslat signál do externích nahrávacích konzolí nebo audio rozhraní. Pomocné sendy mají vyvážené TRS jack konektory, přes které lze posílat audio signál do scénických monitorů nebo jiných externích zařízení. Kromě toho je mixér vybaven dvěma stereo návratovými kanály s TRS jack konektory a oddělenou kontrolou gainu, které umožňují použití signálu z externích zdrojů, jako jsou CD nebo MP3 přehrávače.

Technické specifikace:

• Maximální výstupní signál:
  • XLR: +26 dB/600 ohmů maximální zátěž
  • jack 1/4": +21 dB/2k ohmů maximální zátěž
• Headroom:
  • kanály: +21 dB
  • mix: +23 dB
• Frekvenční odezva: 10 Hz až 30 kHz (+/-0.5 dB)
• THD + N: od kanálu k mix out < 0.004% (při +10 dBu 1 kHz)
• Crosstalk:
  • Fader shutoff > 90 dB (při 1 kHz)
  • Mute shutoff > 90 dB (při 1 kHz)
  • Inter channel > 90 dB (při 1 kHz)
• Šum:
  • Mic EIN, -127 dB, (rms 22 Hz až 22 kHz)
  • Výstupní reziduální šum, < -95 dBu (-99 dB S/N), (rms 22 Hz až 22 kHz)
  • Mixovací šum na jednotku fader LR, < -83 dBu (-87 dB S/N), (rms 22 Hz až 22 kHz)
• High-Pass filtr:
  • 12 dB/oktávu pod 80 Hz
• Equalizace:
  • EQ:
    • HF shelving, +/-15 dB, 12 kHz
    • HM peak/dip, +/-15 dB, 500 Hz až 15 kHz, Q = 1.8
    • LM peak/dip, +/-15 dB, 35 Hz až 1kHz, Q = 1.8
    • LF shelving, +/-15 dB, 80 Hz
  • Stereo EQ:
    • HF Shelving ±15 dB, 12 kHz
    • HM Peak/dip ±15 dB, 2.5 kHz, Q=1.8
    • LM Peak/dip ±15 dB, 250 Hz, Q=1.8
    • LF Shelving, ±15 dB, 80 Hz
• Napájení:
  • 100 - 240 V, 50/60 Hz, IEC napájecí konektor
  • Příkon: 45 W max
  • Hlavní pojistka: T630 mA L 20 mm

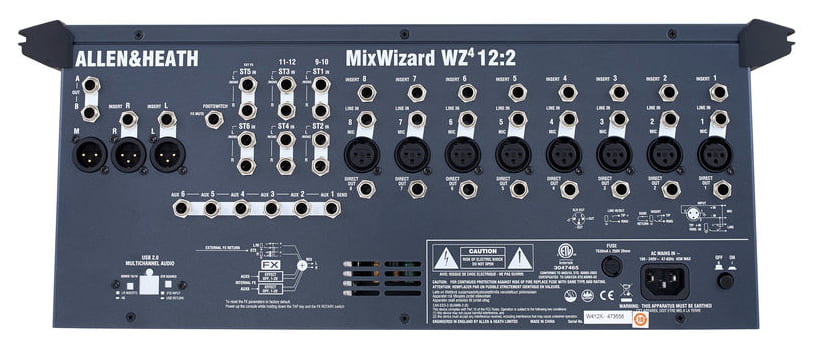

• Vstupní/výstupní konektory:
  • Mono kanál:
    • XLR vyvážený s pinem 2 hot, citlivost -60 až +10 dBu
    • Jack TRS vyvážený s typem hot, citlivost -40 až +10 dBu
    • Pad out (MIC), 2 kΩ
    • Pad in (MIC nebo LINE), >10 kΩ, -20 dB
    • Maximální vstupní signál, +30 dBu
    • XLR phantom power, +48 V, on/off
  • Stereo kanál:
    • ST1, 3 TRS nevyvážené >10 kΩ, -16 až +20 dBu
    • ST2, 4 TRS vyvážené >10 kΩ, -16 až +20 dBu
  • Stereo návratové kanály:
    • ST1(5) TRS vyvážené >10 kΩ, -6 až +20 dBu
    • ST2(6) TRS nevyvážené >2 kΩ, -2 až +20 dBu
  • Insert:
    • Kanál TRS, typ send, ring return, 0 dBu
    • Výstup TRS, typ send, ring return, -2 dBu
  • Výstupy L, R, M:
    • XLR vyvážený, pin 2 hot,
  • Pomocné výstupy 1-6:
    • TRS s vyváženou impedancí,
    • Možnost elektronického vyvážení,
  • Přímé výstupy:
    • TRS s vyváženou impedancí,
  • Výstup AB:
    • TRS s vyváženou impedancí,
  • Výstup sluchátek:
    • TRS, špička L, kroužek R, doporučuje se sluchátka s impedancí 30 až 600 Ω
  • Lampa:
    • XLR konektor se 4 piny, lampa maximálně 12 V 5 W
• Rozměry: 507 x 530 x 194 mm
• Instalační hloubka: 45 cm
• Hmotnost: 10 kg
