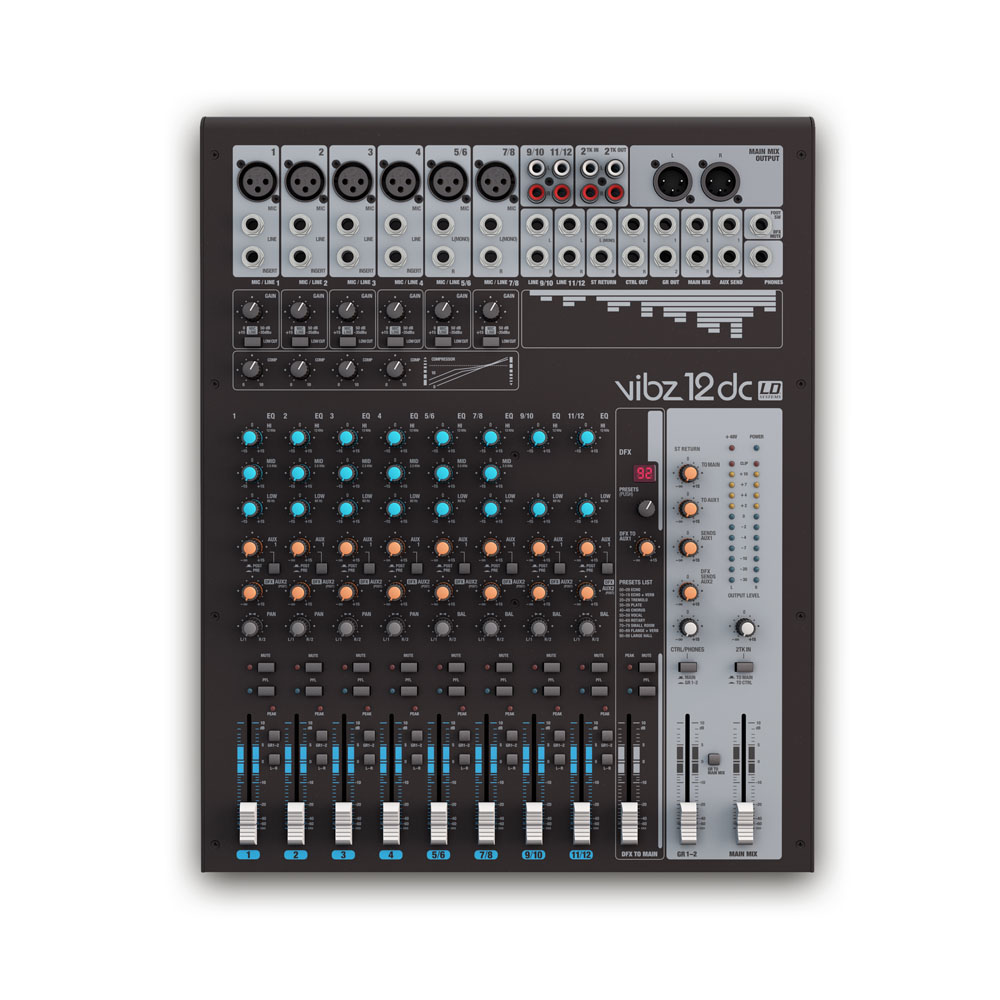

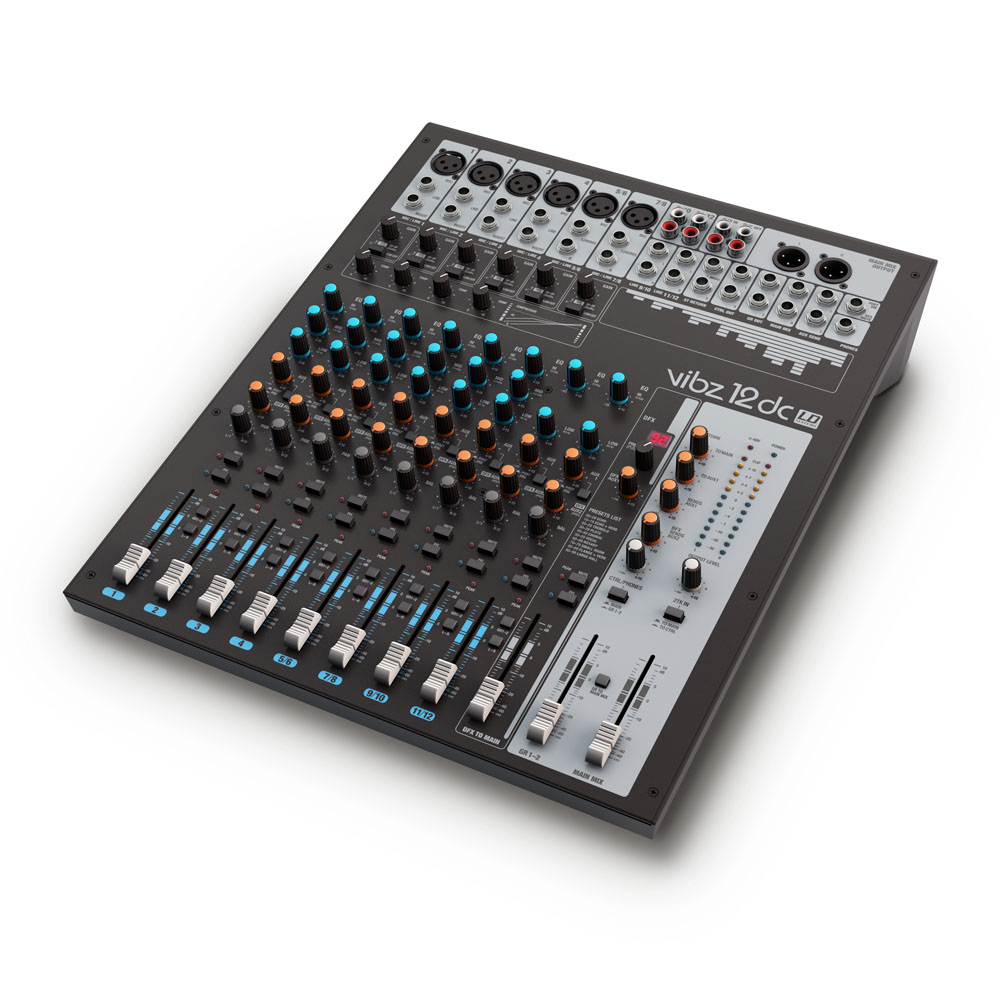

LD Systems VIBZ 12 DC - analogový mixer se 12 kanály, s DFX a kompresorem. Nabízí 6 vyvážených mikrofonních vstupů s předzesilovači, dolní propust, integrovaný kompresor, 100 digitálních efektů s rozlišením 24 bit, EQ na 3 pásmech a volitelný phantom power. 4 mikrofonní kanály mohou být zpracovány samostatně pomocí vestavěného kompresoru pro lepší správu dynamiky. Další dva kanály mohou být alternativně použity jako stereo linkové kanály. Ostatní stereo kanály jsou vybaveny EQ na dvou pásmech.
Hlavní sekce nabízí dvě efektové smyčky, vyvážené výstupy XLR, skupinové a monitorovací výstupy, a výstup pro sluchátka. Také poskytuje konektory RCA pro externí přehrávací a nahrávací zařízení, tlačítka pro funkci PFL a mute.
Technické specifikace:
Počet kanálů: 12
Mono kanály:

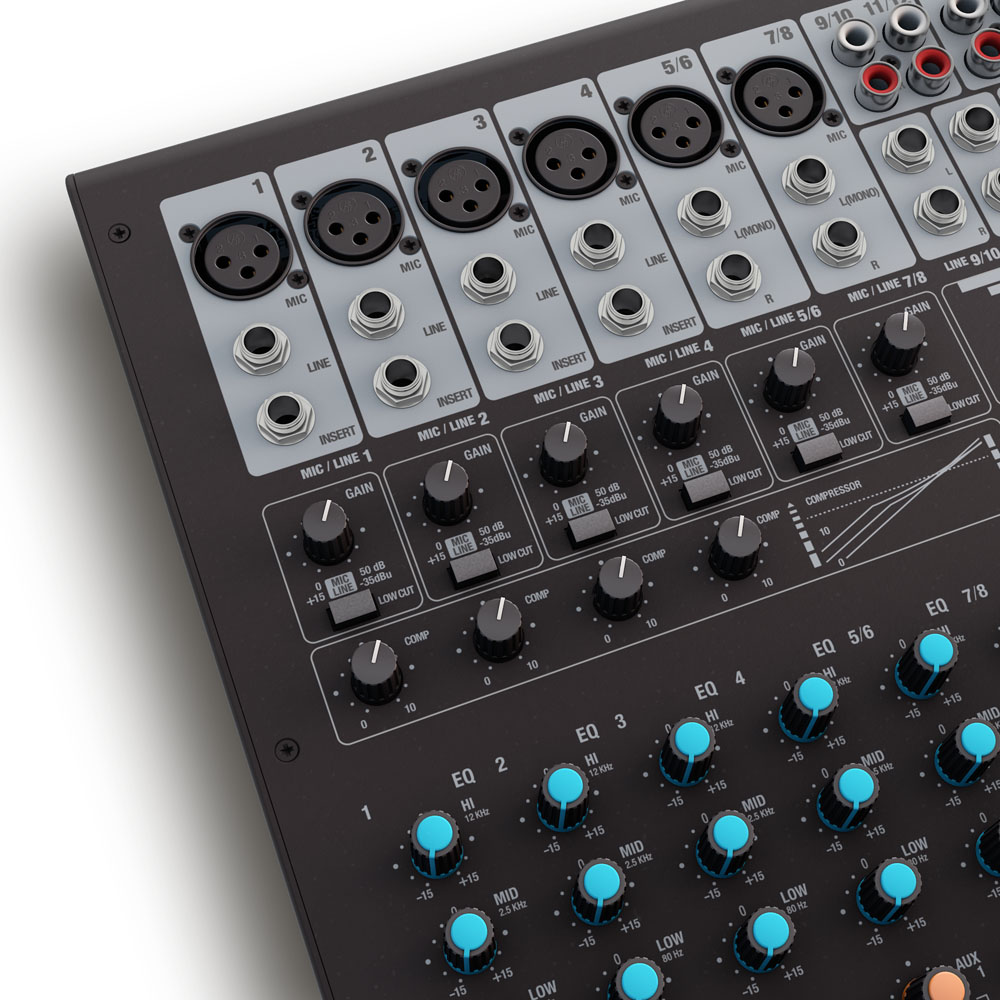

Počet mono linkových/mikrofonních vstupních kanálů: 4
Konektory mono mikrofonních vstupních kanálů: 6.3 mm TRS, XLR
Druh signálu mono mikrofonních kanálů: elektronicky vyvážený
Frekvenční rozsah pro mono mikrofonní kanál: 10 - 45,000 Hz
Zesílení pro mono mikrofonní kanál: 0 - +50 dB (kanály 1-4)
Insert na kanál: 4
Konektor insert: 6.3 mm stereo jack (TIP= send / RING= return)
Mezikanálová crosstalk: 62 dB
THD-N pro mono mikrofonní kanál: 0.0058%
Vstupní impedance pro mono mikrofonní kanál: 4kOhm
Signal-to-noise ratio pro mono mikrofonní kanál: 113dB
Druh signálu mono linkových kanálů: elektronicky vyvážený
Amplifikace pro mono linkový kanál: 0 - +50dB
THD-N pro mono linkový kanál: 0.0045 %
Vstupní impedance pro mono linkový kanál: 21kOhm
Signal-to-noise ratio pro mono linkový kanál: 116dB
EQ pro vysoké frekvence pro mono kanál: +/- 15 dB při 12000 Hz
EQ pro střední frekvence pro mono kanál: +/- 15 dB při 2,500 Hz
EQ pro nízké frekvence pro mono kanál: +/- 15 dB při 80 Hz
Ovládání pro mono mikrofonní kanál a linkové kanály: Hlasitost kanálu, PAN, AUX 2 (Post), Pre/Post pro DFX/AUX 1, DFX/AUX 1, 3 pásmový EQ (Low, Mid, High), Kompresor (kanály 1-4) Low-Cut (kanály 1-7/8), Gain
Phantom power: 48 V DC volitelné
Dolní propust: 95 Hz
Kompresor: ano
Stereo kanály:
Počet stereo linkových vstupních kanálů: 4
Konektory stereo linkových vstupních kanálů: 2 x 6.3 mm stereo jack (L mono,R) (kanály 5/6 + 7/8) 2 x 6.3 mm stereo jack (kanály 9/10 + 11/12) 4 x RCA (Cinch) (kanály 9/10 + 11/12)
Druh signálu pro stereo vstupní kanály: nevyvážený / elektronicky vyvážený
Frekvenční rozsah pro stereo linkový kanál: 10 - 45000Hz
Amplifikace pro stereo linkový kanál: 0 - +50 dB
Mezikanálová crosstalk: 62 dB
THD-N pro stereo linkový kanál: 0.0045 %
Vstupní impedance pro stereo linkový kanál: 3,7kOhm
Signal-to-noise ratio pro stereo linkový kanál: 116dB
EQ pro vysoké frekvence pro stereo kanál: +/- 15 dB při 12000 Hz
EQ pro střední frekvence pro stereo kanál: +/- 15 dB při 2,500 Hz (kanály 5/6 + 7/8)
EQ pro nízké frekvence pro stereo kanál: +/- 15 dB při 80 Hz
Konektory AUX kanálů / Effects Send: 6.3 mm jack stereo nevyvážený
Počet stereo AUX return kanálů: 1 x stereo
Konektory stereo AUX return kanálů: 6.3 mm TRS
Výstupní kanál Stereo Tape: 1 x stereo
Konektory výstupního kanálu Stereo Tape: 2 x RCA (Cinch)
Vstupní kanál Stereo Tape: 1 x stereo
Konektory vstupního kanálu Stereo Tape: 2 x RCA (Cinch)
Hlavní výstupy (Main) stereo nevyvážené: 1
Konektory hlavních výstupů (Main) stereo nevyvážené: 2 x XLR
Impedance hlavních výstupů (Main) stereo nevyvážené: 120Ohm
Maximální úroveň hlavních výstupů (Main) stereo nevyvážené: +23dBu
Výstup pro kontrolní místnost: 1
Konektory výstupu pro kontrolní místnost: 6.3 mm jack stereo
Skupinové výstupy: 2
Konektory skupinových výstupů: 6.3 mm stereo jack
Výstup pro sluchátka: 1
Konektory výstupu pro sluchátka: 6.3 mm TRS
Minimální impedance sluchátek: 30 Ohmů
Digitální efektový procesor: 24-bit s AD/DA rozlišením
Počet presetů: 100
Konektor footswitch DFX mute: 6.3 mm TRS

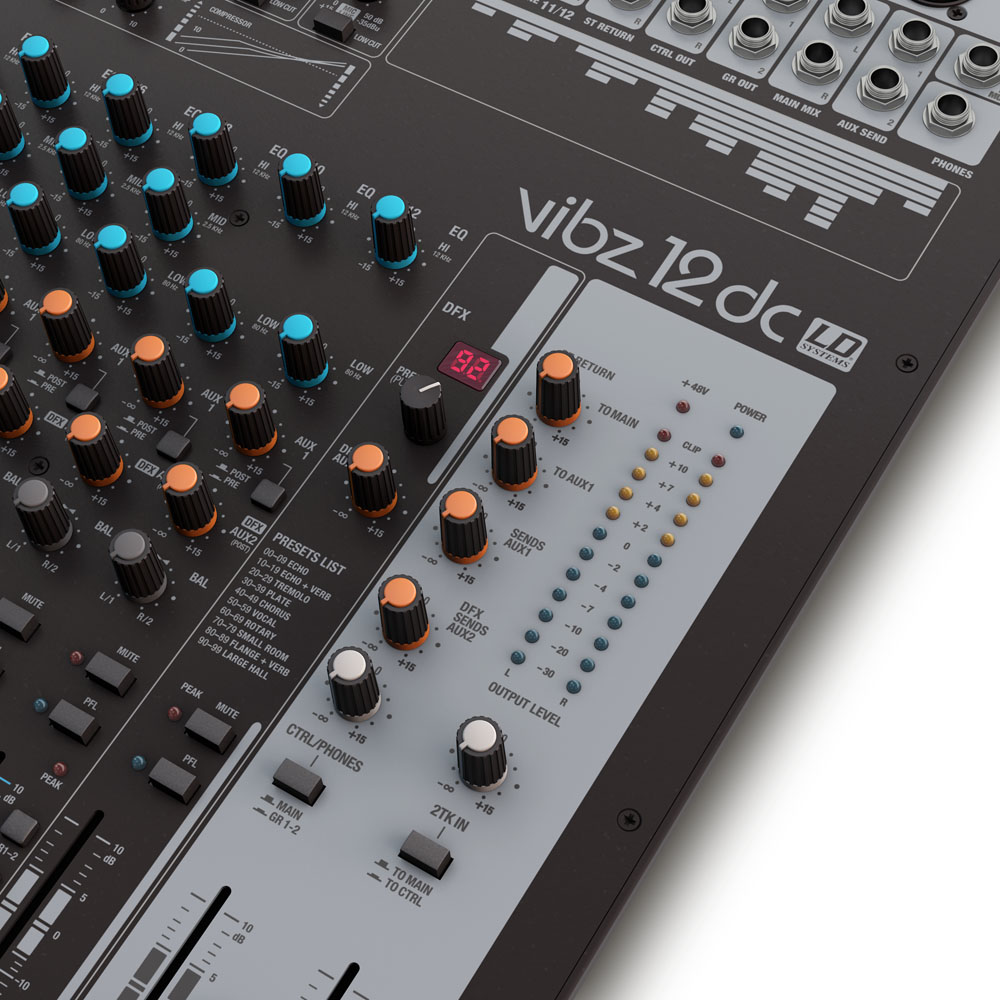

Ovládání hlavní sekce: DFX To Main Volume, PFL, DFX Mute, DFX TO AUX Volume, Presets, Group 1-2 Volume, Group 1-2 assignment to Main MIX, CTRL / Phones assignment (Main/Group 1-2) Volume Control CTRL / Phones AUX 2 Send Volume, Aux 1 Send Volume, Stereo Return to AUX Volume, Stereo Return to MAIN Volume, Master Volume 2TK assignment (Main / CTRL) volume 2TK IN, Phantom Power, Power
Indikátory: 12 segmentový úroveň měřič, Phantom Power, Power, Channel Peak, Channel PFL, Channel Mute, DFX TO MAIN, PFL, DFX Peak
