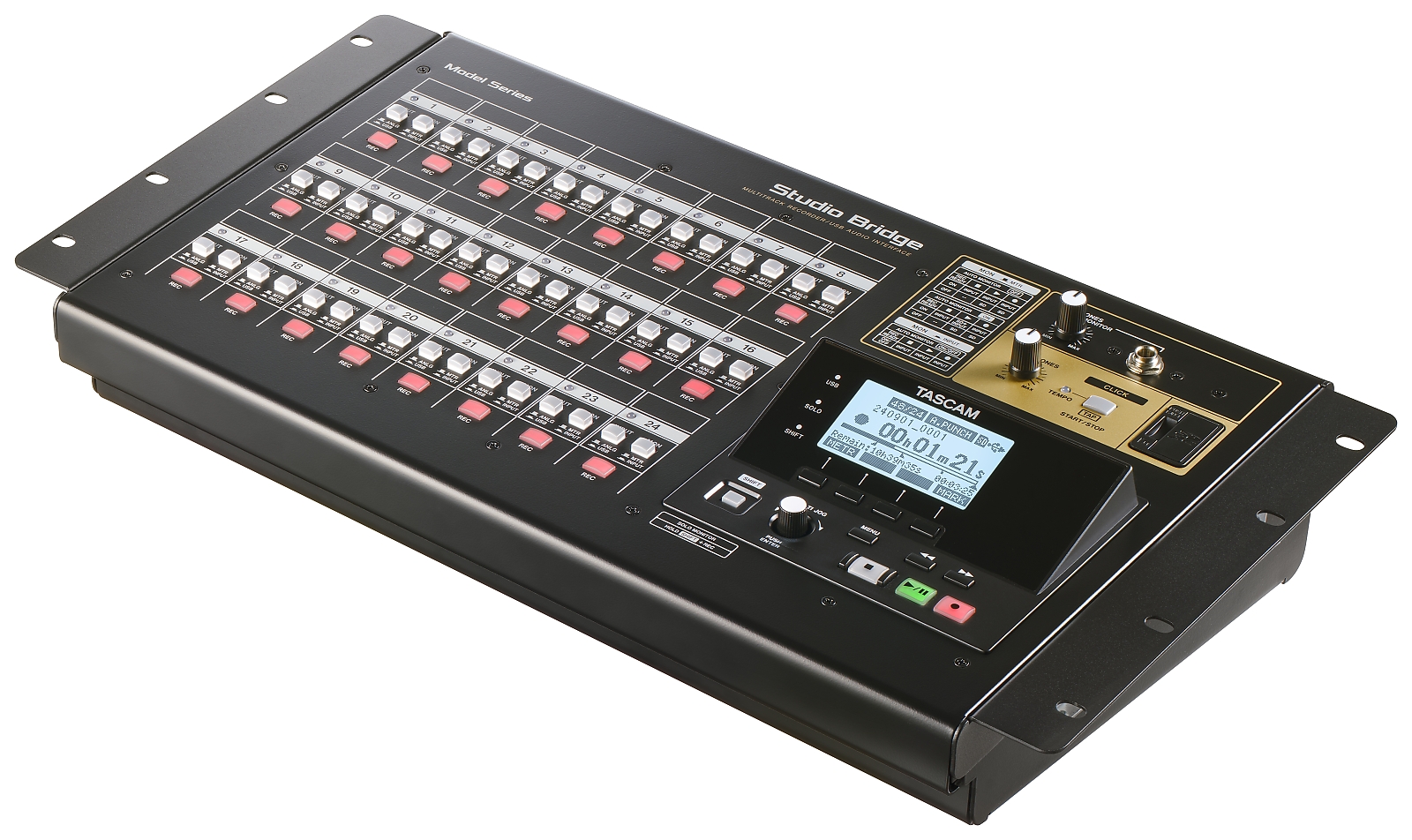

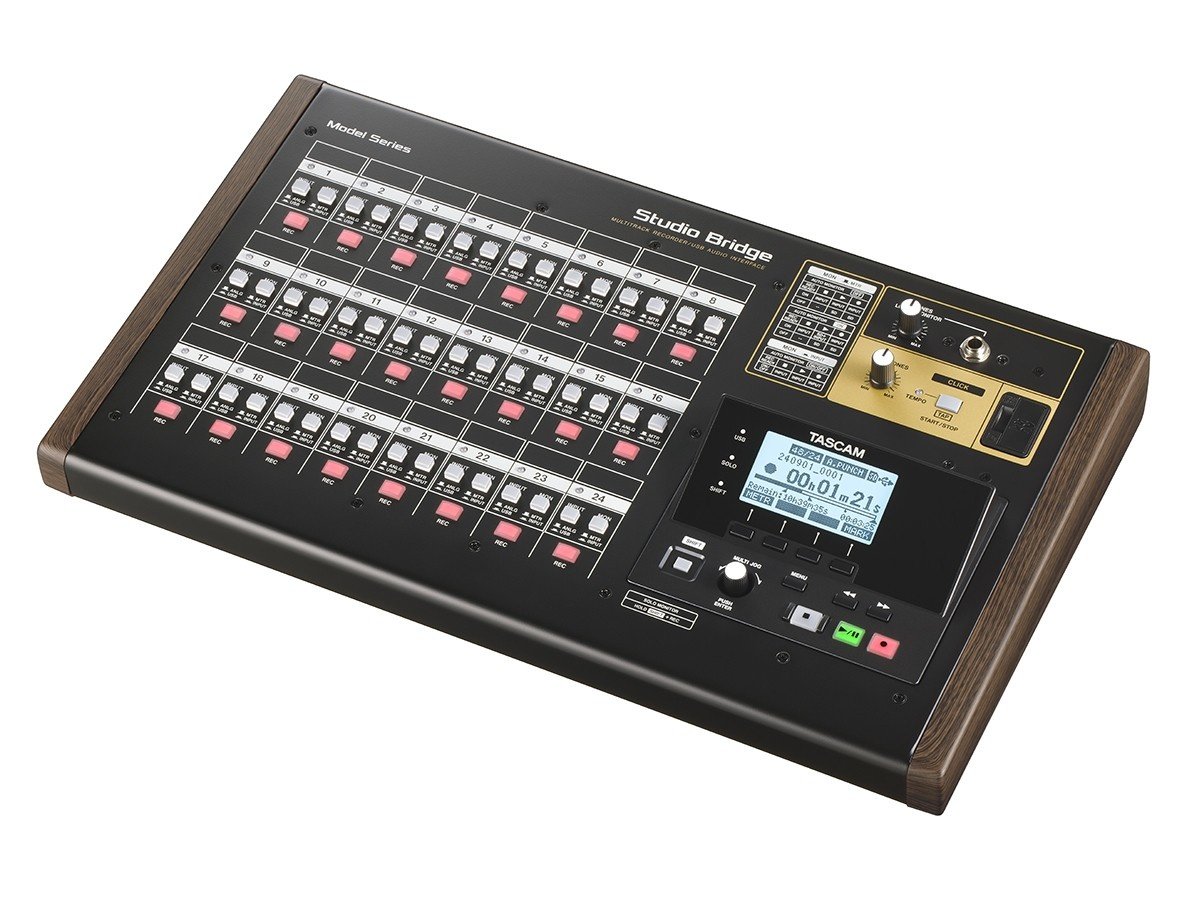

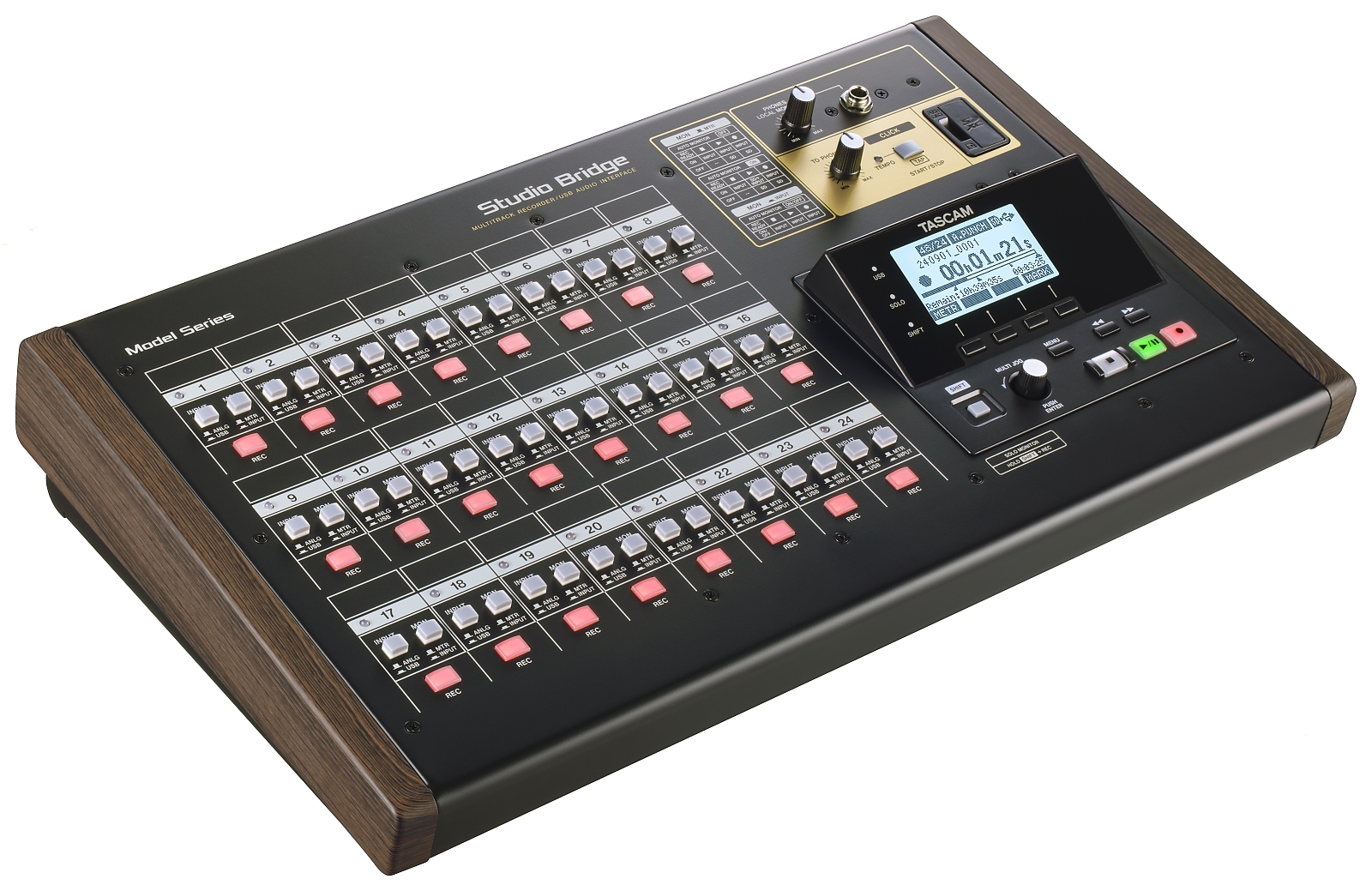

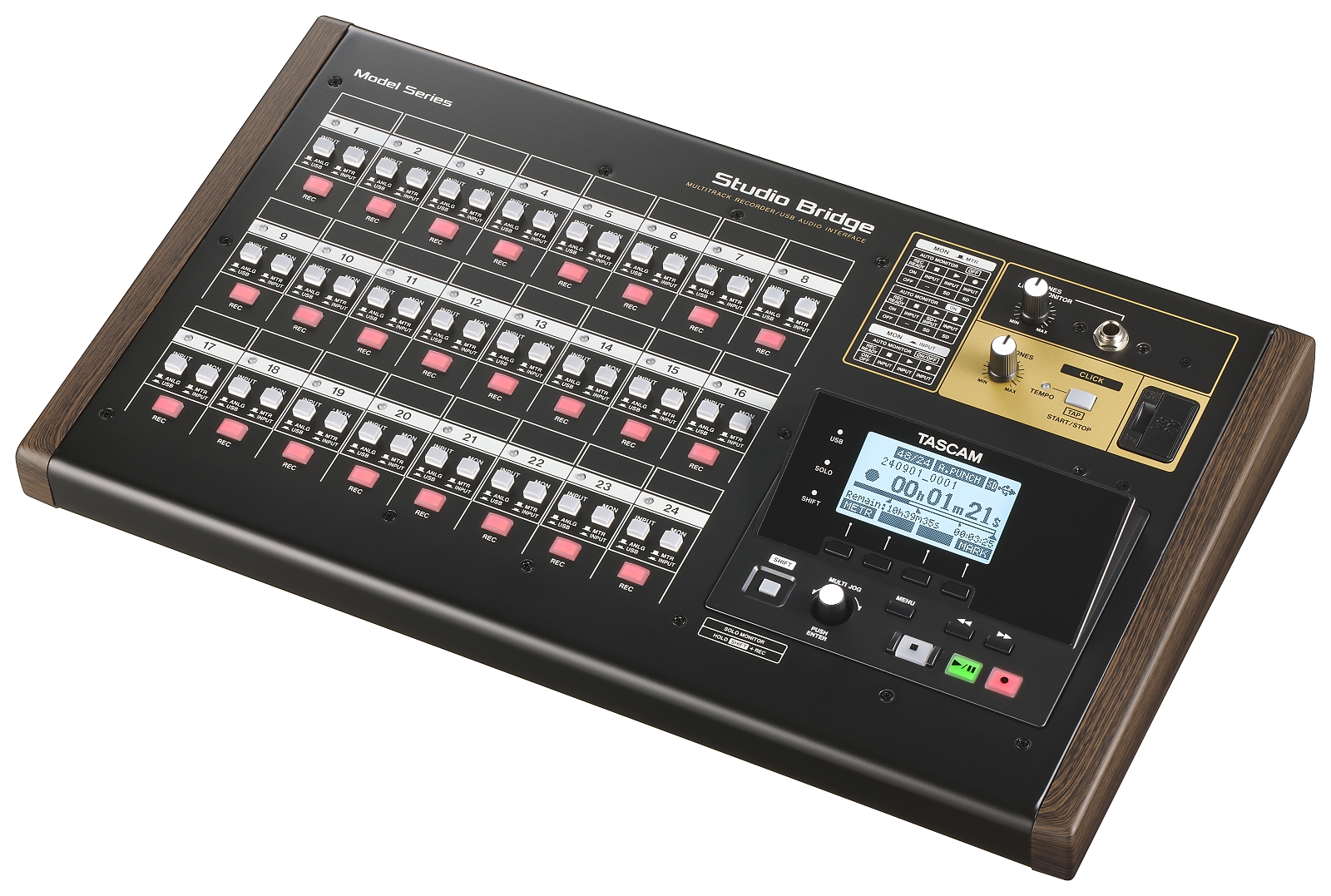

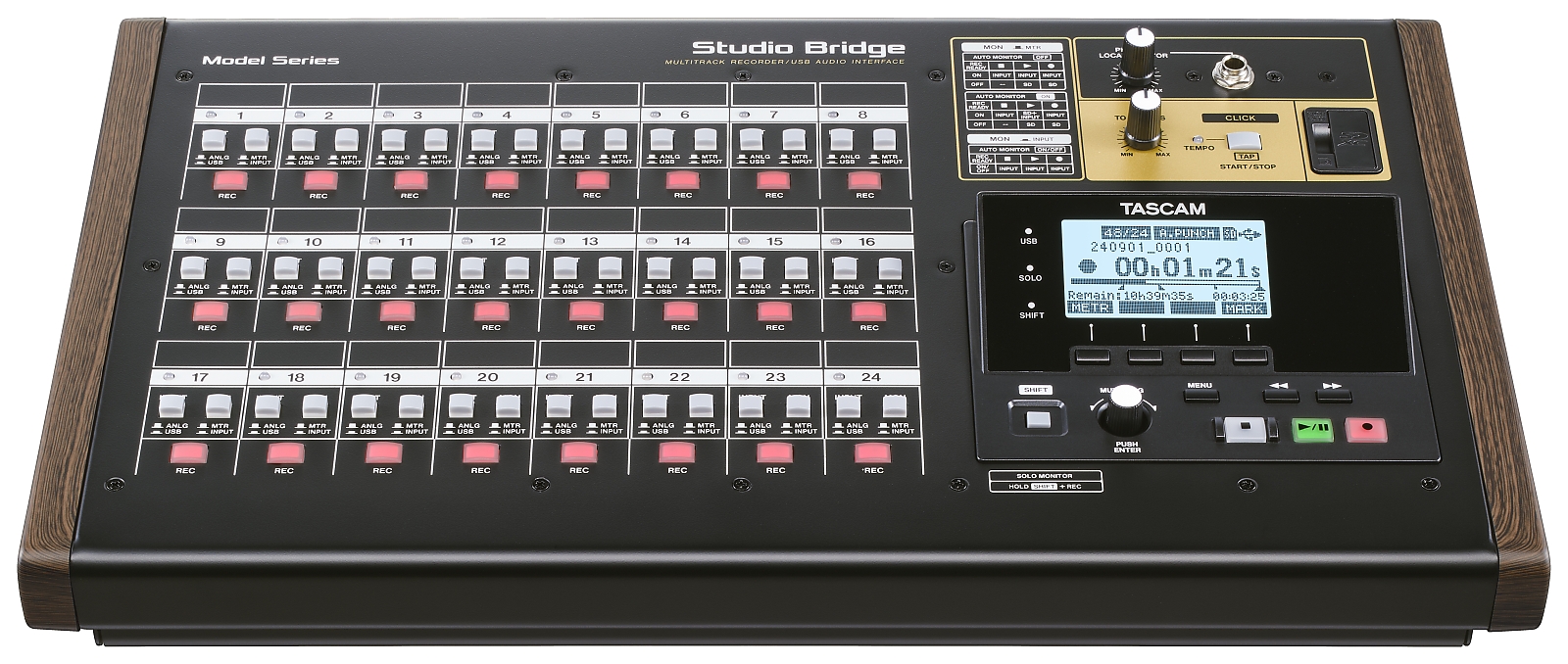

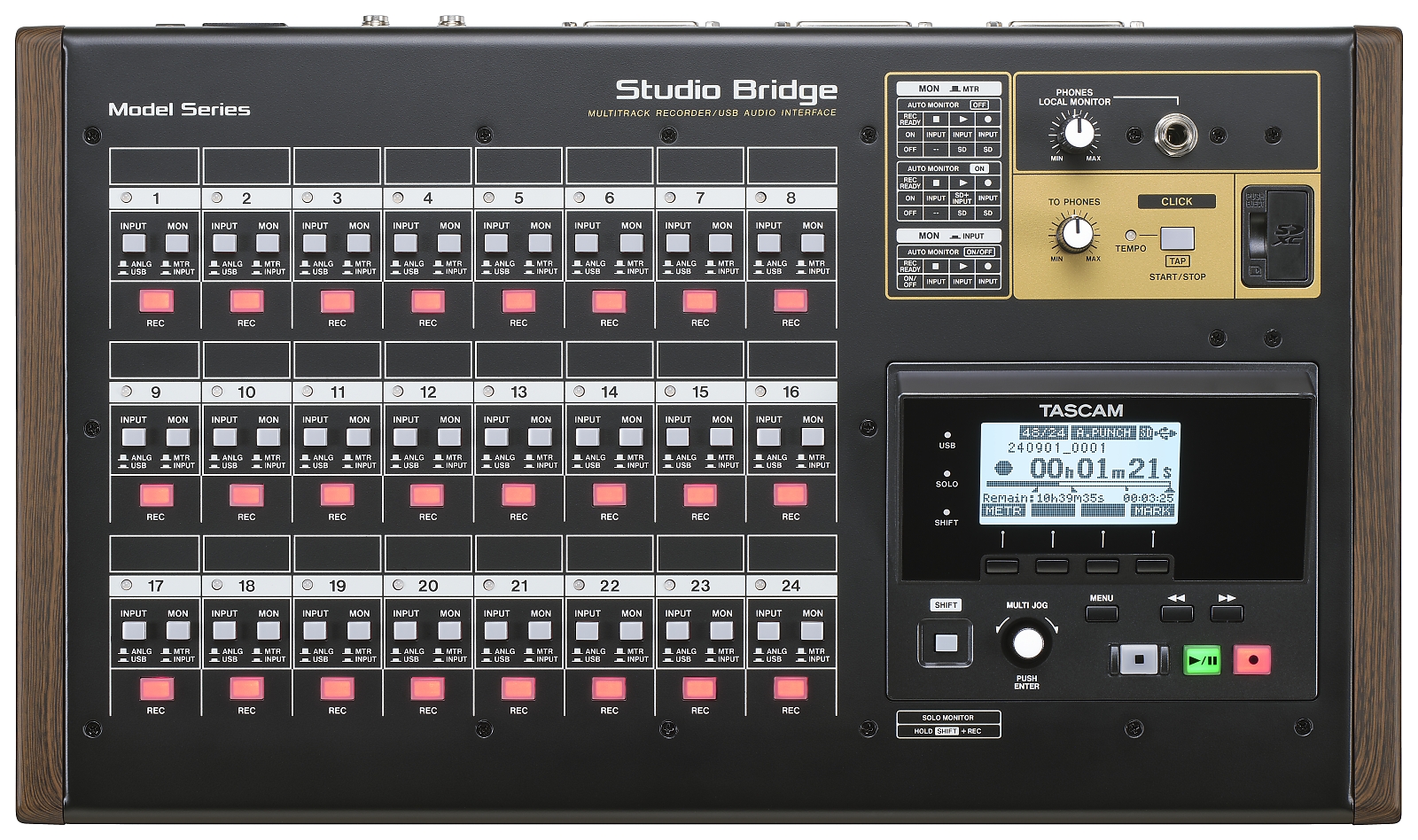

Студио Bridge е многоканален рекордер с 24 канала и USB аудио интерфейс. Поддържа запис на SDXC SD карти и предлага 24 аналогови входа и изхода DB25. Разполага с DAW контрол и REC READY чрез HUI/MCU, специализирано приложение за настройки с Meter Bridge, както и MIDI in/out за USB MIDI интерфейс и MIDI синхронизация.
Основни характеристики:
- Многоканален рекордер с 24 канала, използващ SDXC SD карта (поддръжка за punch-in/out)

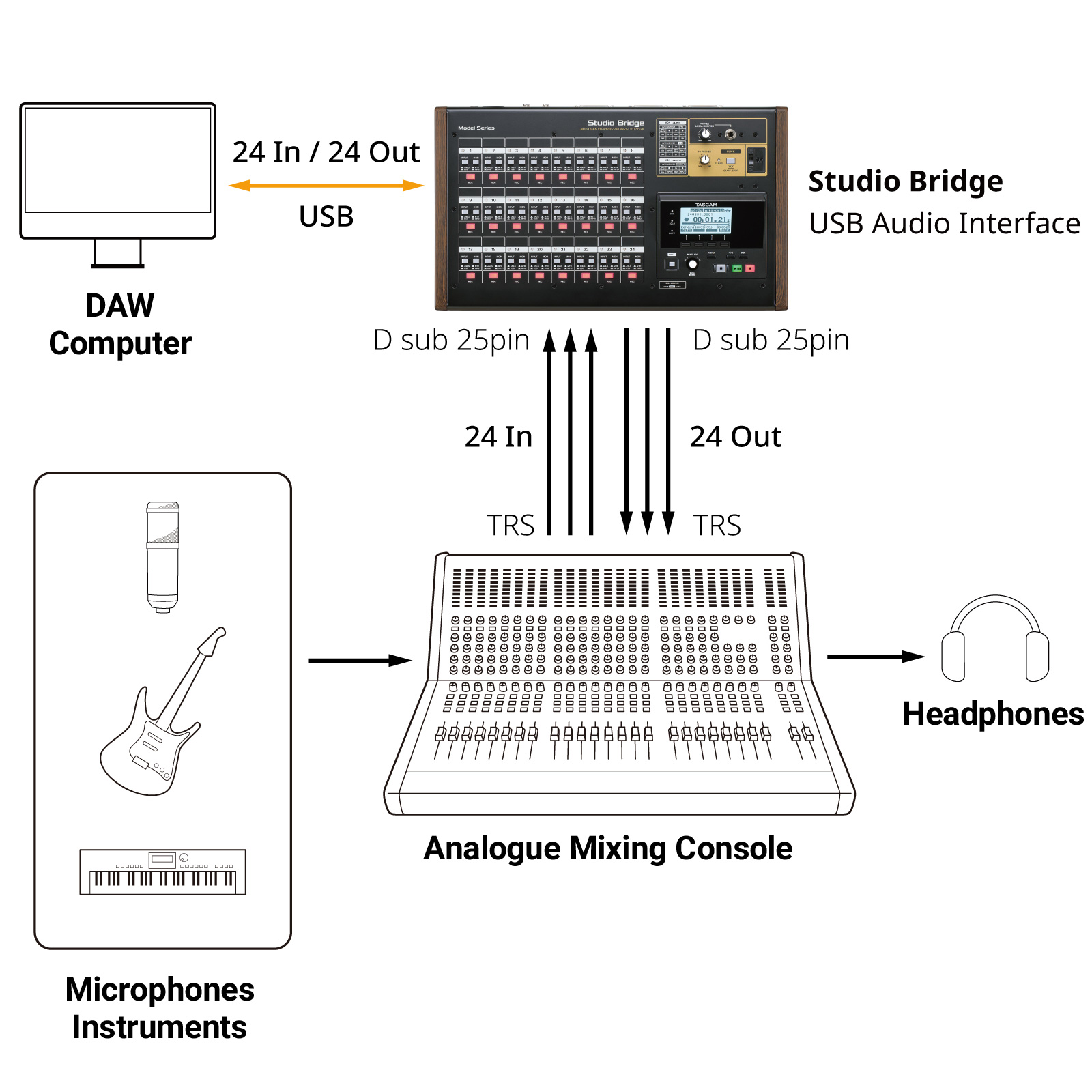

- USB аудио интерфейс 24-IN/24-OUT

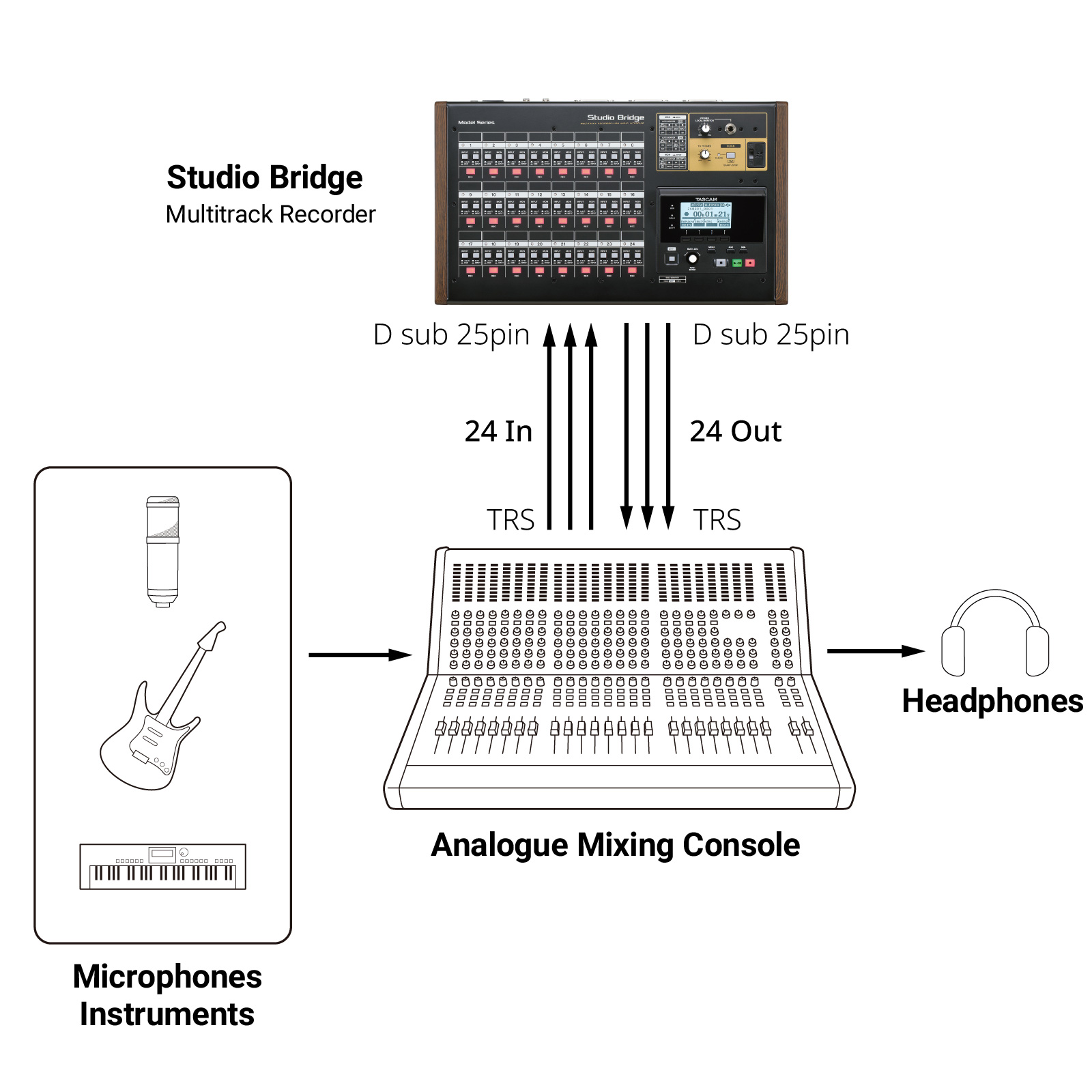

- 24 аналогови входа и изхода с линейно ниво DB25

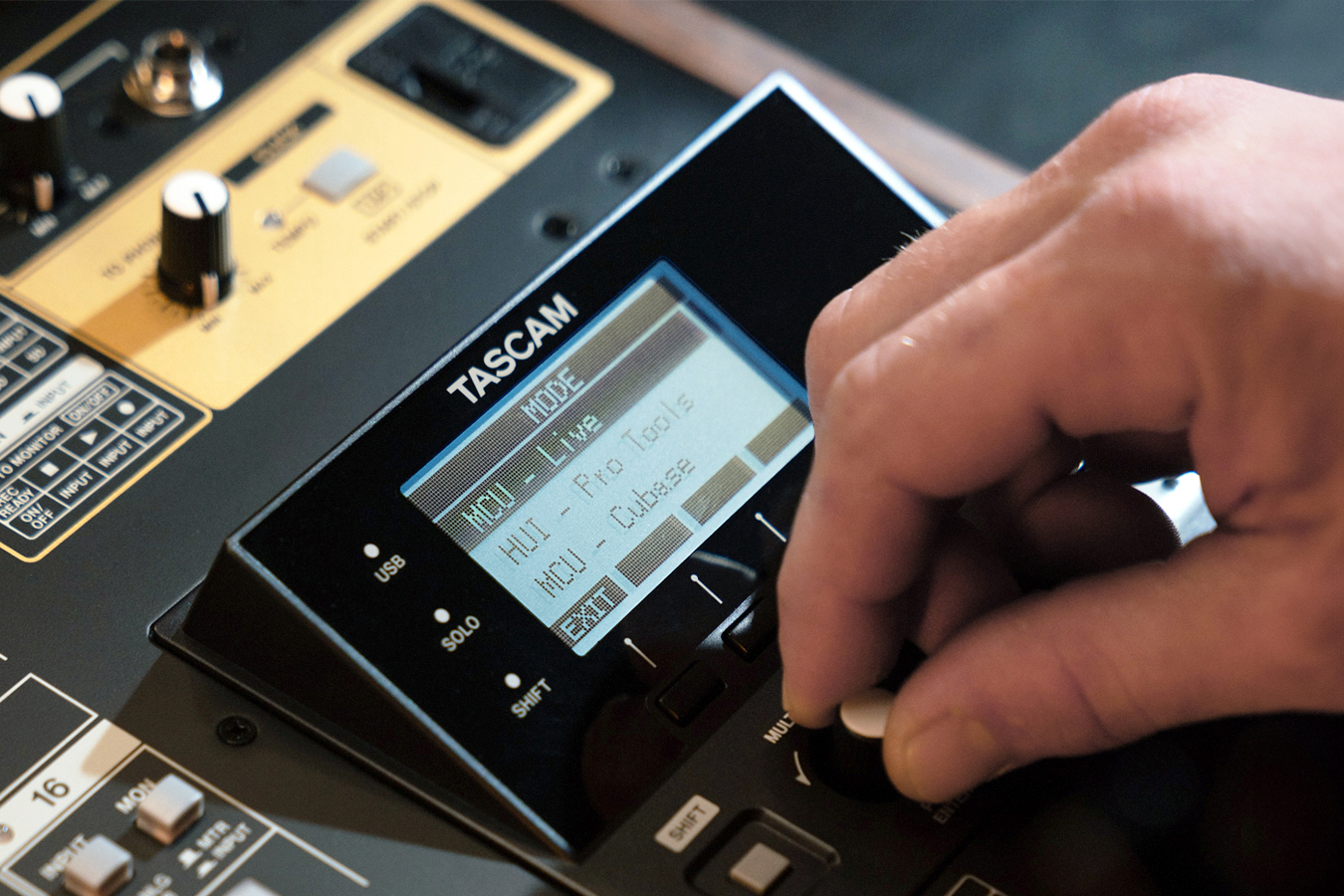

- DAW транспортен контрол и контрол REC READY чрез HUI/MCU
- Специализирано приложение за настройки с Meter Bridge

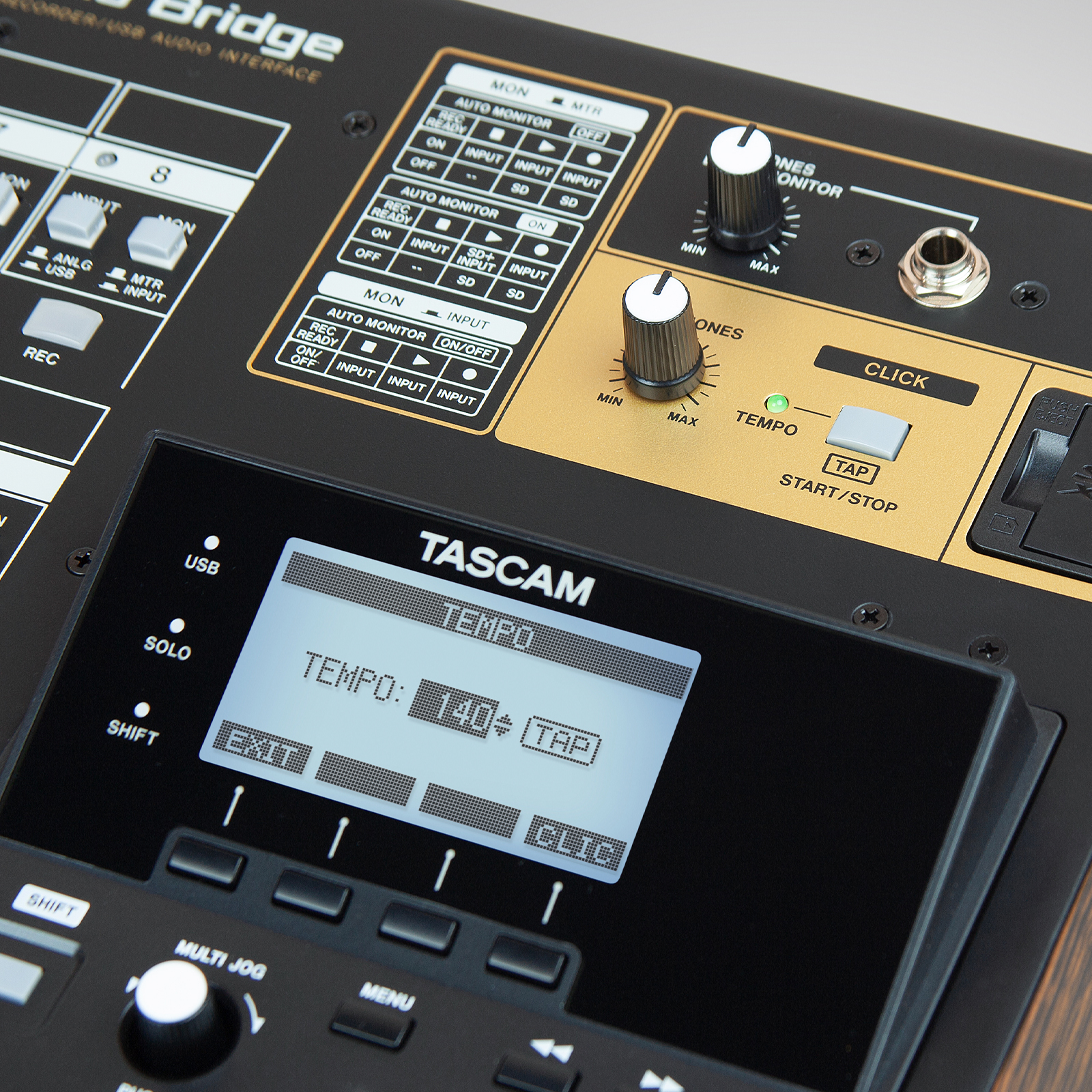

- MIDI in/out позволява USB MIDI интерфейс и MIDI синхронизация, аудио клик изход 1/4" с контрол на темпото
Технически спецификации:
- Поддържани медии: SD (512 MB - 2 GB), SDHC (4 GB - 32 GB), SDXC (64 GB - 512 GB) (Клас 10 или по-висок)
- Формат на запис: WAV (BWF)
- Формат на възпроизвеждане: WAV (BWF)
- Честота на дискретизация: 44.1/48 kHz
- Дълбочина на квантоване: 16-бит / 24-бит
- Максимален брой канали за запис: 24
- Максимален брой входни и изходни канали: Входове: 24 / Изходи: 24
Спецификации за аналогови аудио вход/изход

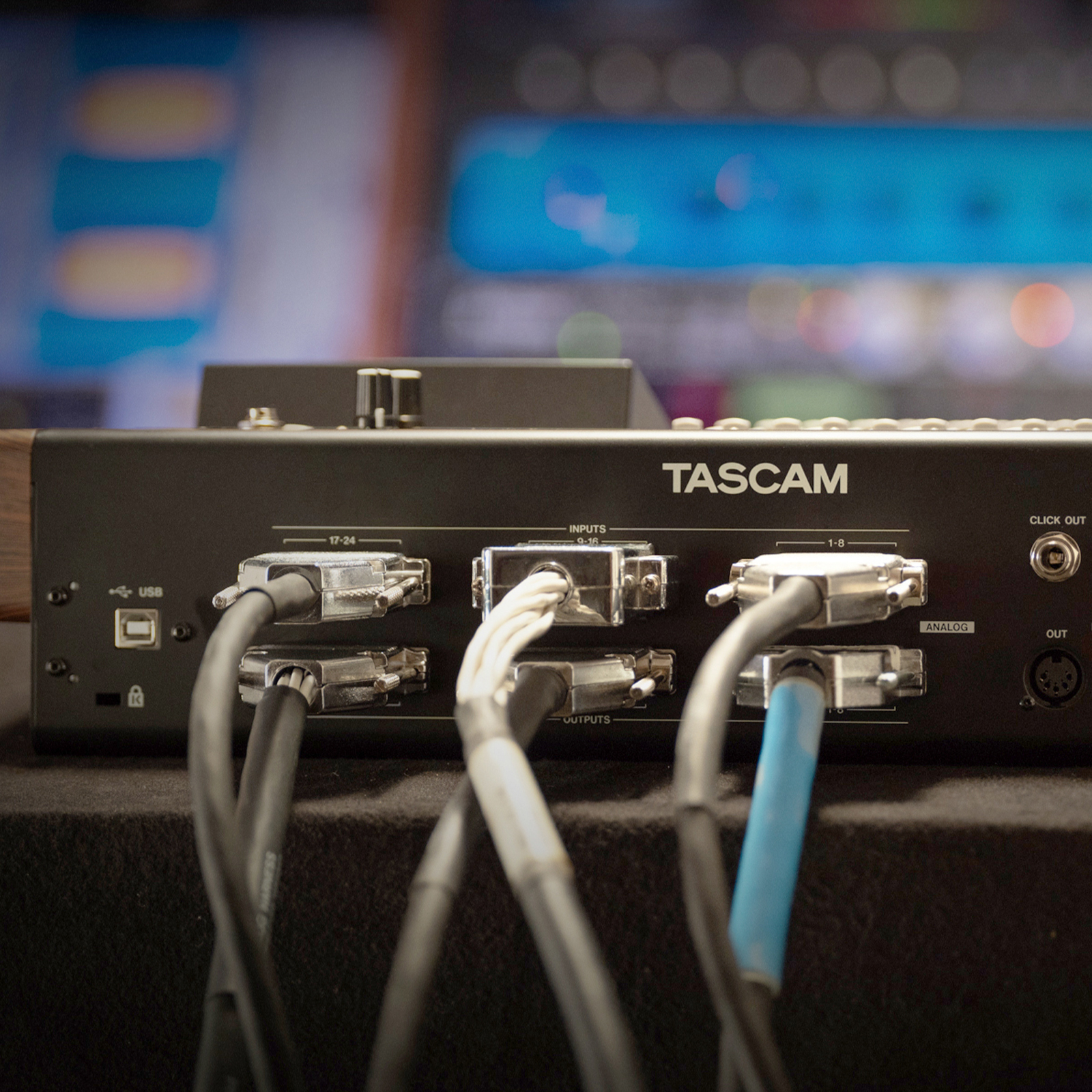

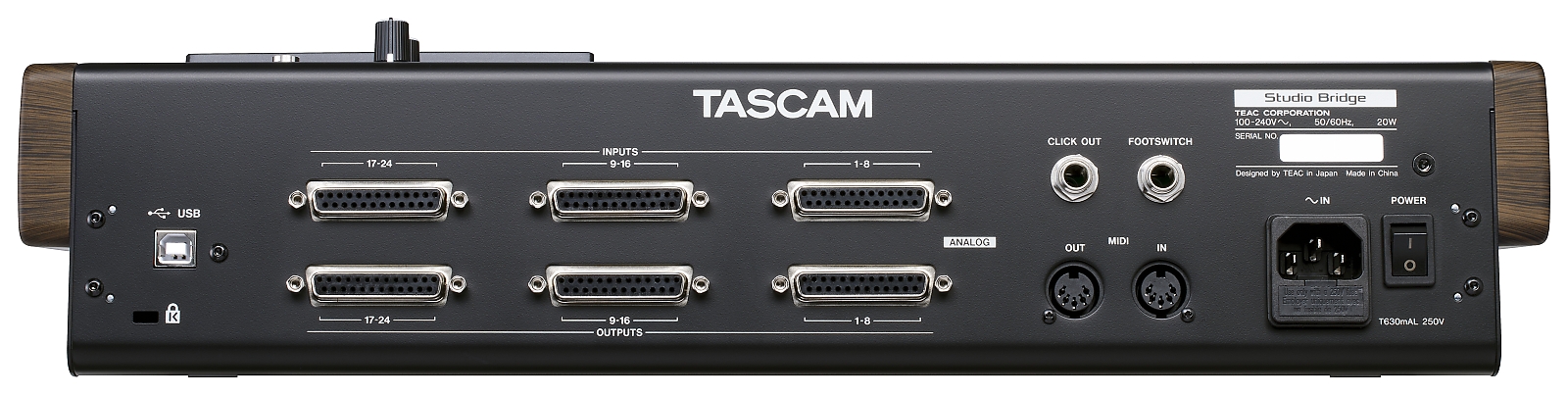

- Конектори за линейни входове (1–8, 9–16, 17–24): Стандарт на щифт TASCAM DB-25 (съгласно AES59-2012)
- Конектор: D-sub балансиран с 25 щифта
- Фиксиращи винтове: No. 4-40 UNC (инчов тип)
- Максимално входно ниво: +24 dBu
- Номинално входно ниво: +4 dBu
- Входна импеданс: 10 kΩ или повече
- Конектори за линейни изходи (1–8, 9–16, 17–24): Стандарт на щифт TASCAM DB-25 (съгласно AES59-2012)
- Конектор: D-sub балансиран с 25 щифта
- Фиксиращи винтове: No. 4-40 UNC (инчов тип)
- Максимално изходно ниво: +24 dBu
- Номинално изходно ниво: +4 dBu
- Изходна импеданс: 200 Ω
Спецификации за жакове

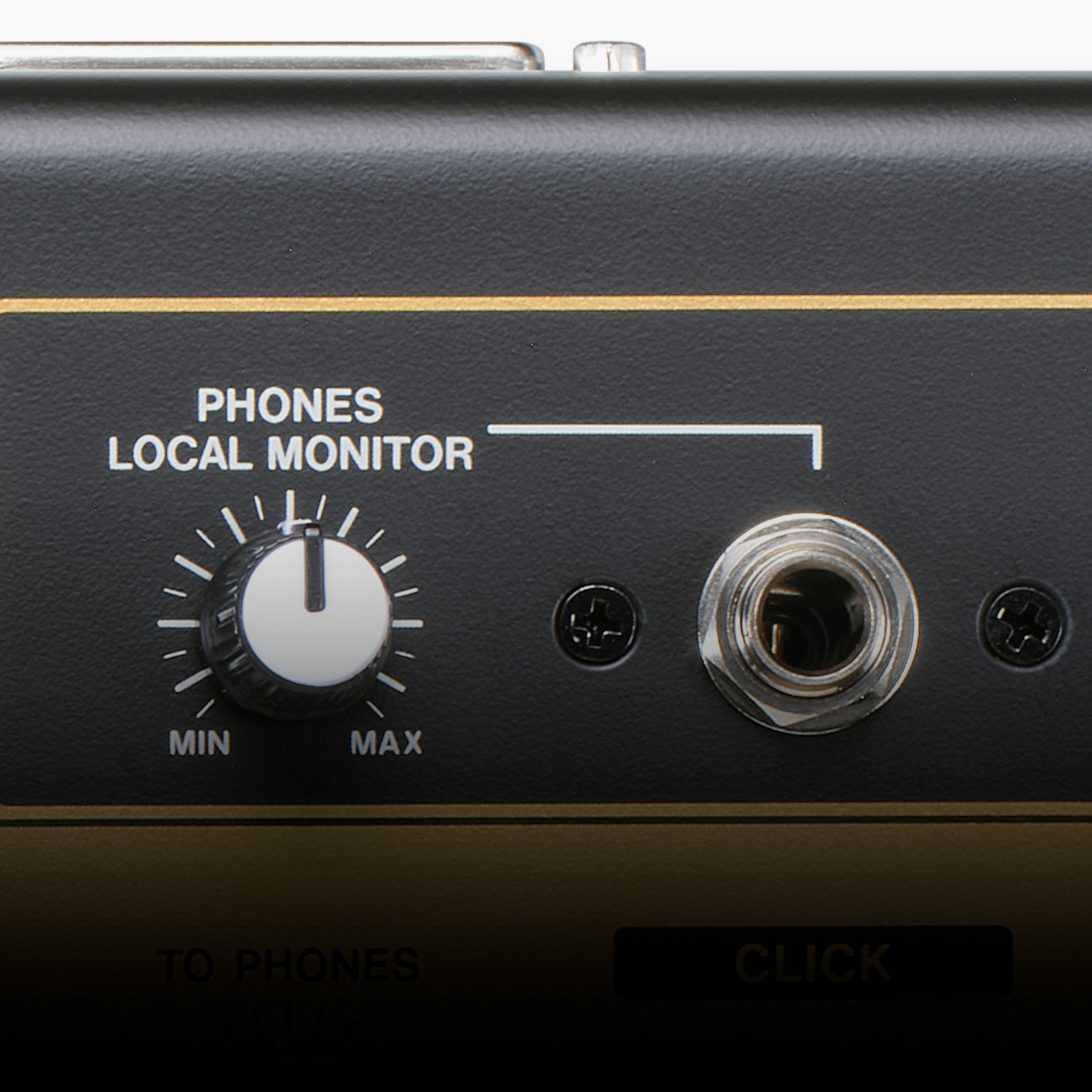

- Жак за PHONES/LOCAL MONITOR:
- Конектор: Стандартен стерео жак 6.3mm (1/4")
- Максимална изходна мощност: 80 mW + 80 mW (при натоварване от 32Ω)
- Работна импеданс: 16 - 600 Ω
Спецификации за контрол вход/изход
USB:
- Конектор: USB Type-B
- Формат на трансфер: USB 2.0 High-Speed
- Класове на устройства: Масово съхранение, USB аудио клас 2.0 (съответства на USB клас)
Аудио USB:
- Честота на дискретизация: 44.1 kHz / 48 kHz
- Дълбочина на квантоване: 24-бит
- Брой входове: 24 канала (Изход от това устройство)
- Брой изходи: 24 канала (Вход в това устройство)
Жак CLICK OUT: Конектор: Стандартен TRS жак 6.3mm (1/4") (Тип: HOT, Външен: COLD, Щифт: GND)
Жак FOOTSWITCH: Конектор: Стандартен TRS жак 6.3mm (1/4") (Тип: FOOTSW1, Външен: FOOTSW2, Щифт: GND, поддържа моментни типове (unlatch))

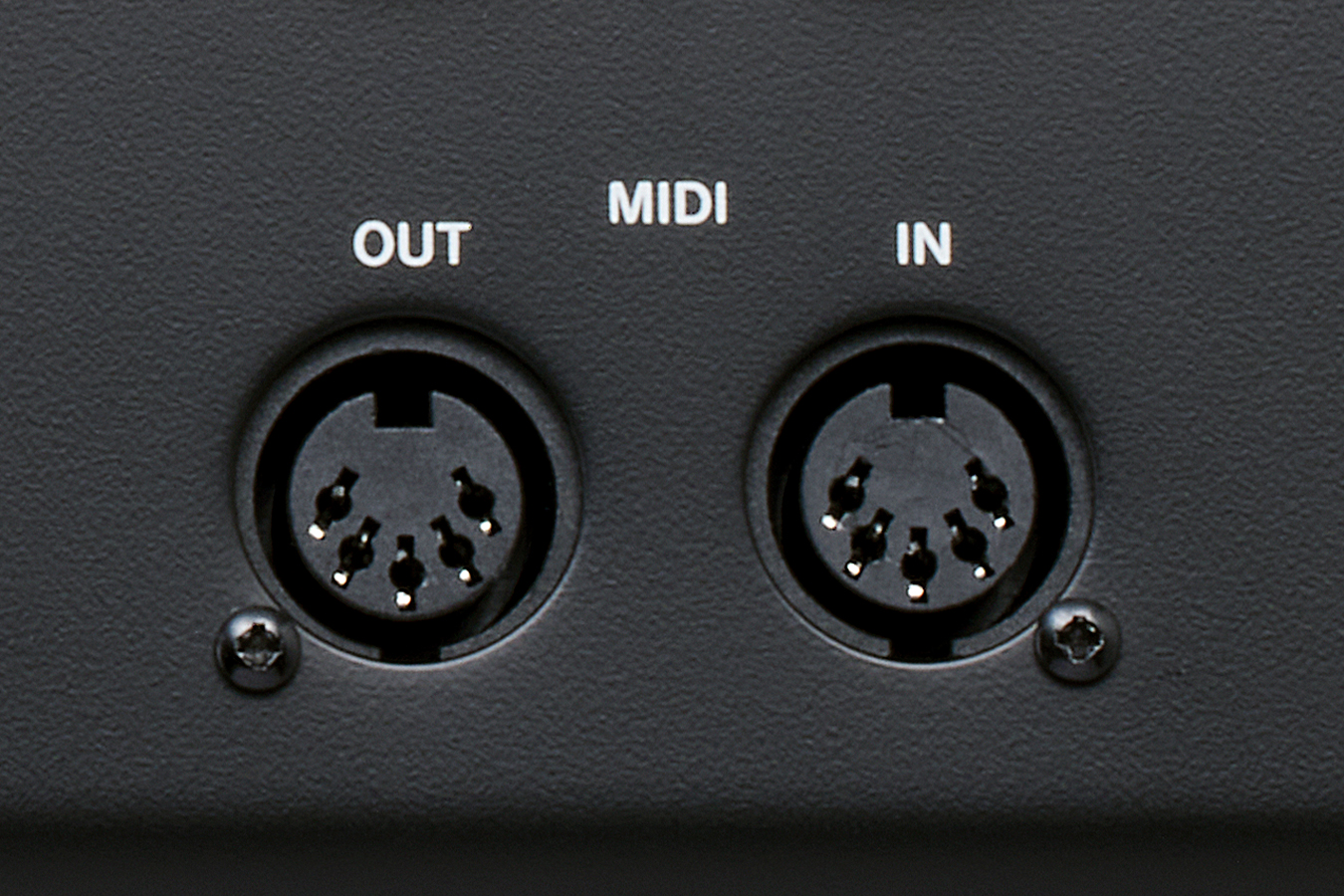

Конектор MIDI OUT:
- Конектор: DIN с 5 щифта
- Формат: MIDI 1.0
Конектор MIDI IN:
- Конектор: DIN с 5 щифта
- Формат: MIDI 1.0
Захранване
- Захранване: AC 100-240 V, 50/60 Hz
- Консумация на мощност: 20W
Размери:
- С странични панели: 446.5 × 114.6 × 269.5 mm (Ш × В × Д, включително изпъкналости)
- Без странични панели: 414.6 × 114.6 × 269.5 mm (Ш × В × Д, включително изпъкналости)
- Тегло: 4.5 kg
- Работен температурен диапазон: -40°C (32–104°F)
- Работен диапазон на влажност: 5–85%
Аудио производителност
- Честотен отговор: 20 Hz – 20 kHz (+0.3/−0.7 dB, 1 kHz)
- Динамичен обхват: 100 dB или повече (22kHz LPF + A-weight)
- Общ коефициент на хармонични изкривявания (THD+N): 0.003% или по-малко (1 kHz, при максимално входно ниво)
- Кроссток: −100 dB или по-малко (1kHz BPF)
Време за запис
- Формат на запис: Време за запис за 32GB карта
- 16-бит/44.1kHz WAV, 24 канала: 4:10
- 16-бит/48kHz WAV, 24 канала: 3:50
- 24-бит/44.1kHz WAV, 24 канала: 2:47
- 24-бит/48kHz WAV, 24 канала: 2:33
