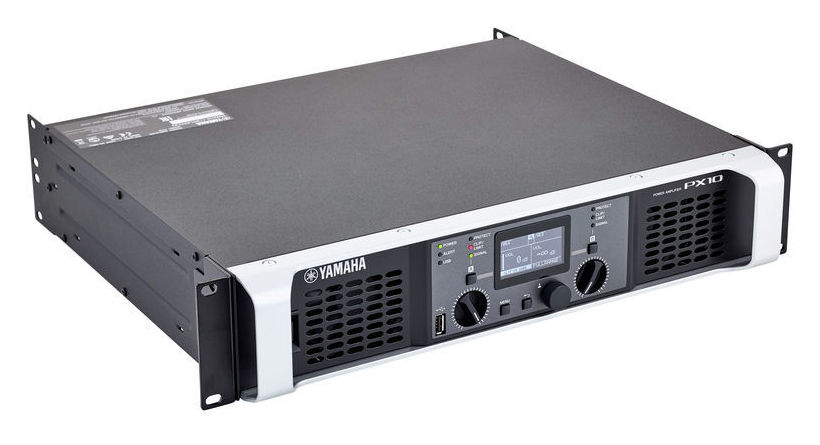

Yamaha PX10

Yamaha PX10 - цифров усилвател на мощност, който комбинира интелигентна обработка с висока изходна мощност от 1000W x 2 при 8Ω / 1200W x 2 при 4Ω. Клас D усилвател, с персонализиран LSI, вграден гъвкав PEQ, кросоувър, филтри, закъснение и функции на лимитер. Предлага предварителни настройки за високоговорители за оптимална производителност на говорителите, DSP функции, D-контур обработка.

Технически спецификации:

• Изходна мощност: 1kHz Non-clip 20msec Burst и двете канали използвани:
  • 8Ω - 1000W x 2
  • 4Ω - 1200W x 2
  • 2Ω - 700W x 2
• Вътрешна честота на семплиране: 48kHz
• A/D D/A преобразуватели: 24-битови линейни, 128 пъти над семплиране
• Обща хармонична изкривеност: 0.1% (1kHz, 10W), 0.3% (1kHz при половин мощност)
• Честотен отговор: ±1.0dB (1W, 8Ω, 20Hz до 20kHz)
• Сигнал/шум: 101dB (A-теглене, 8Ω, Настройка на усилване = +14dBu)
• Кроссток: по-малко от -60dB (половин мощност, 8Ω, 1kHz, Максимален входен обем 150Ω shunt)
• Усилване на напрежение/Чувствителност:
  • 8Ω при максимален обем: 32.0dB/+9.3dB (Настройка на усилване: 32dB), 26.0dB/+15.3dB (Настройка на усилване: 26dB), 37.3dB/+4dB (Настройка на усилване: +4dB), 27.3dB/+14dB (Настройка на усилване: +14dB)
• Максимално входно напрежение: +24dB
• Входна импеданс: 20kΩ (балансиран), 10kΩ (небалансиран)
• Входни/изходни конектори:
  • Изход за високоговорители: Neutrik speakON NL4 x2, Binding post x2 двойки, 1/4" жак (TS) x2
  • Линейен вход: XLR-3-31 x2, 1/4" стерео жак (TRS) x2
  • Други: USB 2.0 Standard-A (женски) порт за запазване/зареждане на актуализации на предварителни настройки на говорителите, актуализация на фърмуера с USB памет; AC захранващ конектор x1
• Индикатори: POWER x1 (Зелен), ALERT x1 (Червен), USB x1 (Зелен), PROTECT x2 (Червен), CLIP/LIMIT x2 (Червен), SIGNAL x2 (Зелен); Индикаторите разполагат и с функция Auto LED off.
• Процесори:
  • Сумиране на входа; D-КОНТУР (FOH/MAIN, MONITOR, OFF); Закъснение (0 - 74msec); HPF/LPF (честота на отрязване 20Hz~20kHz с контрол на полярността); говорителни процесори (PEQ с 6 ленти + Лимитер + Закъснение)
  • Забавяне: 1.5 msec (Аналогов вход към говорители)
  • Предварителни настройки: 8 предварителни настройки на усилвателя на потребителя (фабрични предварителни настройки): предварителни настройки за пасивни високоговорители Yamaha)
• Защитни схеми:
  • Защита от натоварване:
    • POWER превключвател on/off: Изход мют;
    • Защита от изходно напрежение: ограничаване при свръхнапрежение, конфигурируемо от потребителя, от W и предварителната настройка за говорители;
    • DC-неуспех: спиране на захранването (не се рестартира автоматично)
  • Защити на усилвателя:
    • Термична: изходен лимитер (рестартира автоматично) → Изход мют (рестартира автоматично);
    • Свръхток: Изход мют (рестартира автоматично);
    • Свръхнапрежение: Изходен лимитер (рестартира автоматично);
    • Вграден лимитер на мощността: Изходен лимитер (рестартира автоматично)
  • Защити на захранването
    • Термична: Изходен лимитер (рестартира автоматично) → изключване на захранването;
    • Свръхнапрежение: изключване на захранването;
    • Свръхток: изключване на захранването
• Клас на усилвателя: Клас D, балансирана изходна схема (BTL)
• Охлаждане: вентилатор с променливо охлаждане в 16 стъпки x 2, въздушен поток от предната към задната част
• Изисквания за захранване: 220V-240V 50Hz/60Hz
• Консумация на мощност: 310W (1/8 от максималната мощност, 4Ω, Pink noise на всички канали), 60W (4Ω, в режим на готовност)
• Размери (ШxВxД): 480 x 88 x 388mm
• Тегло: 7.4 kg
• Аксесоари: USB капак, ръководство за потребителя, технически лист, AC захранващ кабел (2.0m) x 1
• Оптимална работна температура: 0°C до +60°C
