LD Systems Zone 423

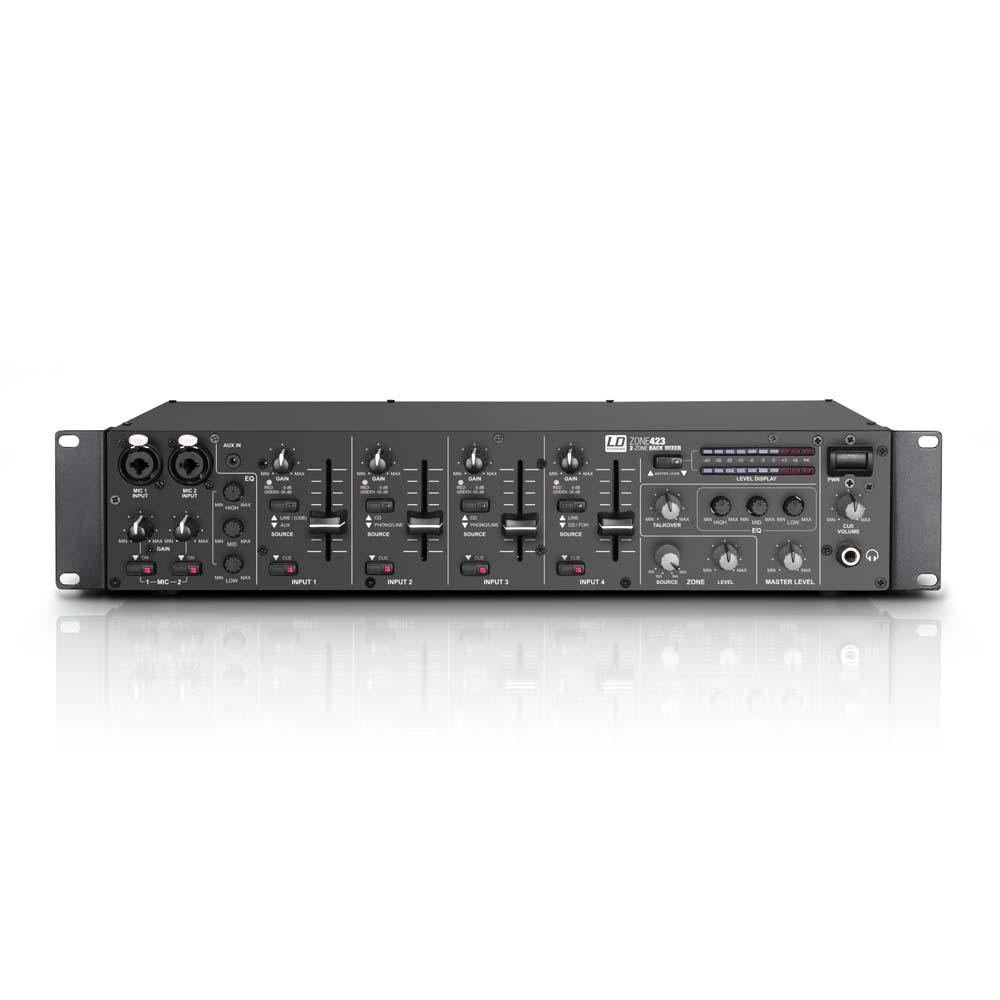

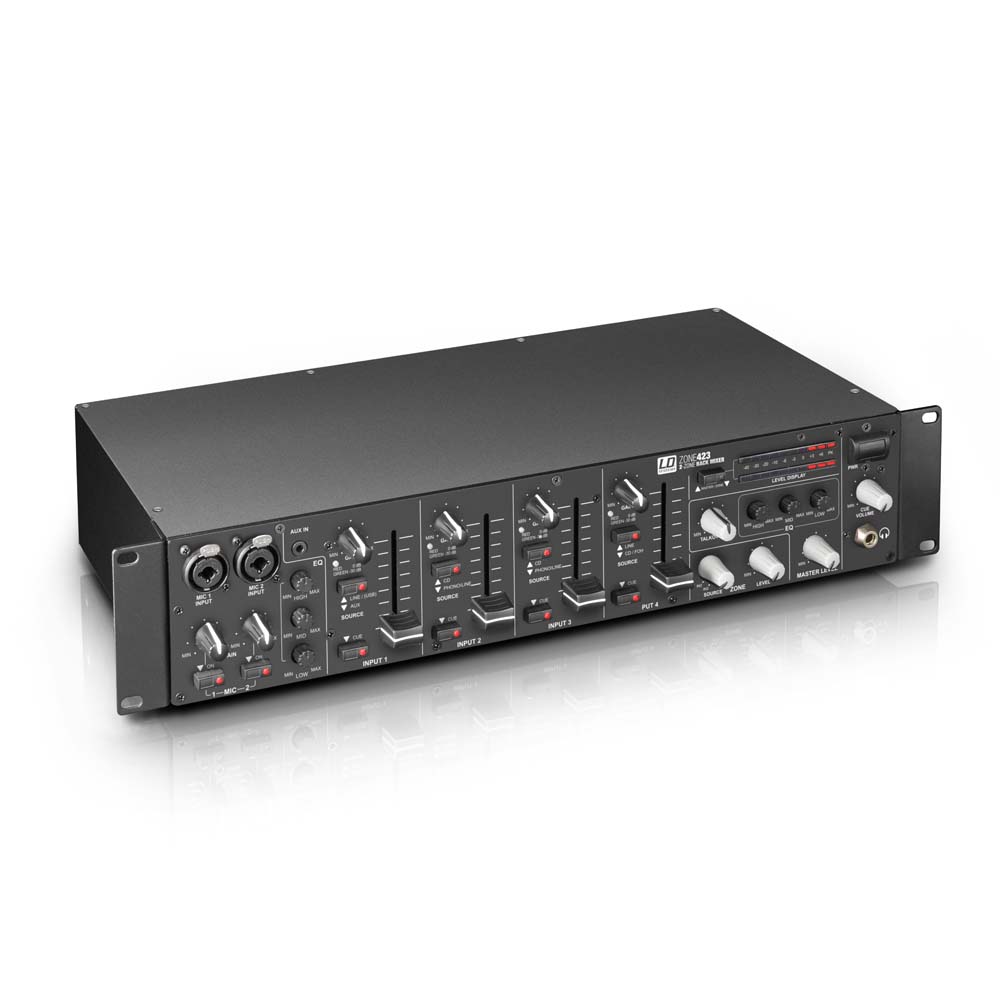

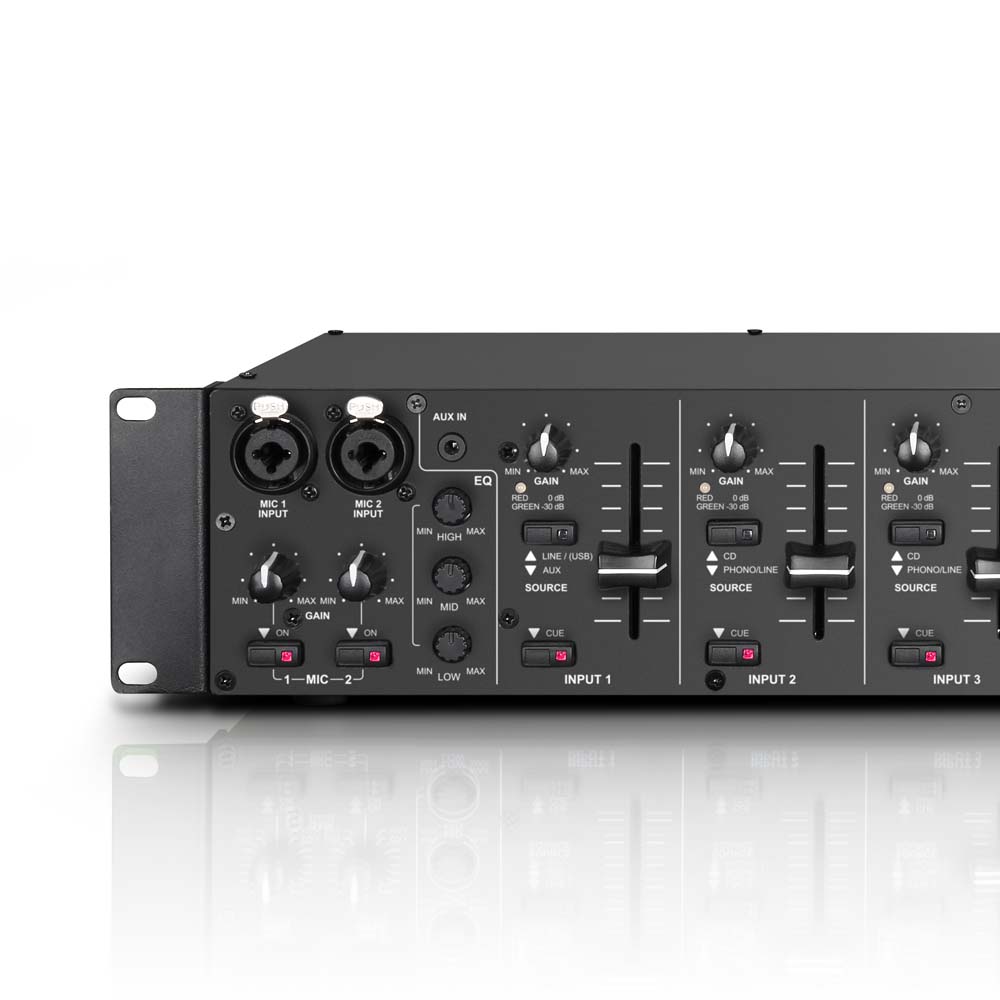

LD Systems Zone 423 - миксер с 2 зони в конструкция, заемаща 2 единици рафт 1U. Има 4 линейни входа и два канала за микрофон, които могат да бъдат назначени на изход за зона или мастер. Разполага с вход за външна система за спешно известяване с контрол на собственото ниво на звука и свързване за дистанционно контролирано заглушаване. Идеален е за контрол на PA инсталации за звук в ресторанти, клубове, хотели, фитнес центрове, презентации и DJ. Двата балансирани канала за микрофон са оборудвани с контроли за Gain, Talkover, захранване с фантомно захранване 12V и 3-бандов EQ.

Също така са предоставени линейни, фоно и Auxx стерео входове с RCA конектори, FOH вход с балансиран стерео жак, USB вход и мини жак 3.5 мм.

USB портът се използва като вход/изход и позволява на миксера да бъде използван като външна аудио интерфейс. Четирите входни канала имат индивидуален контрол на Gain, с дисплей за пик на сигнала, 45 мм фейдъри за регулиране на звука и бутони за cue.

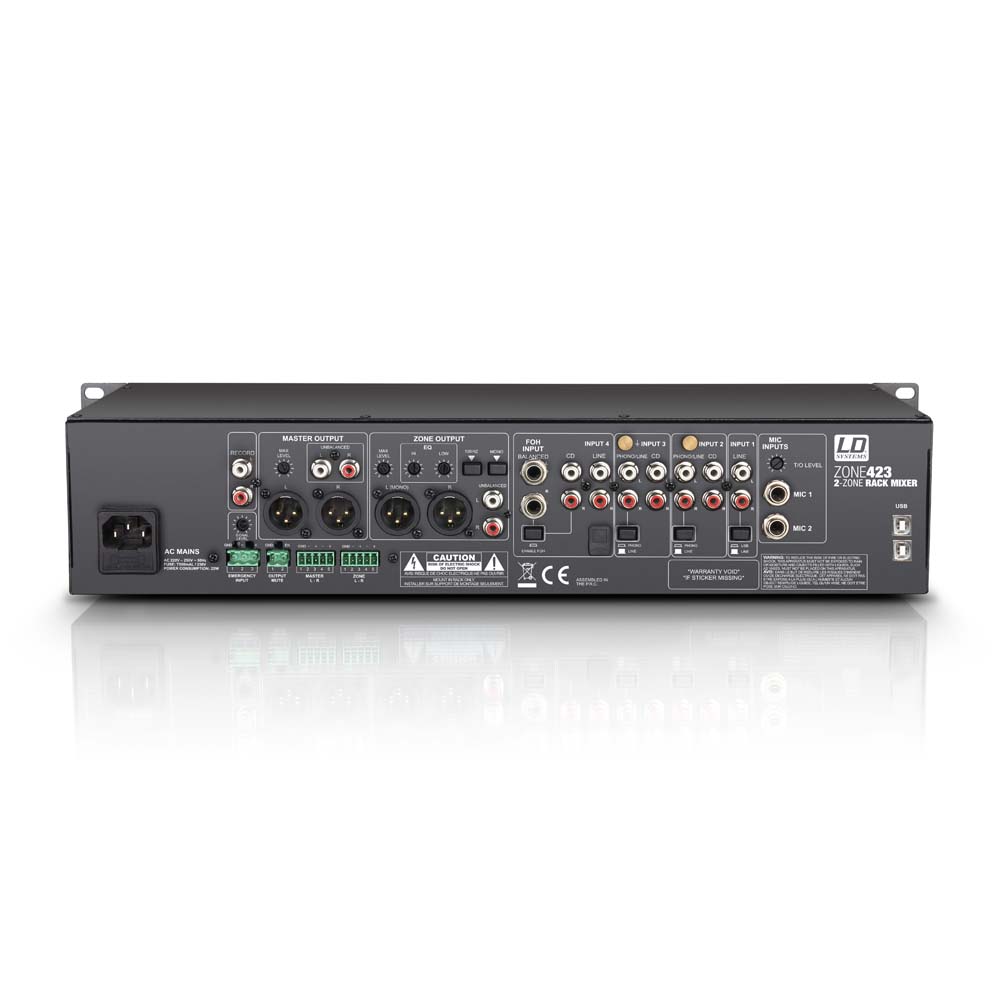

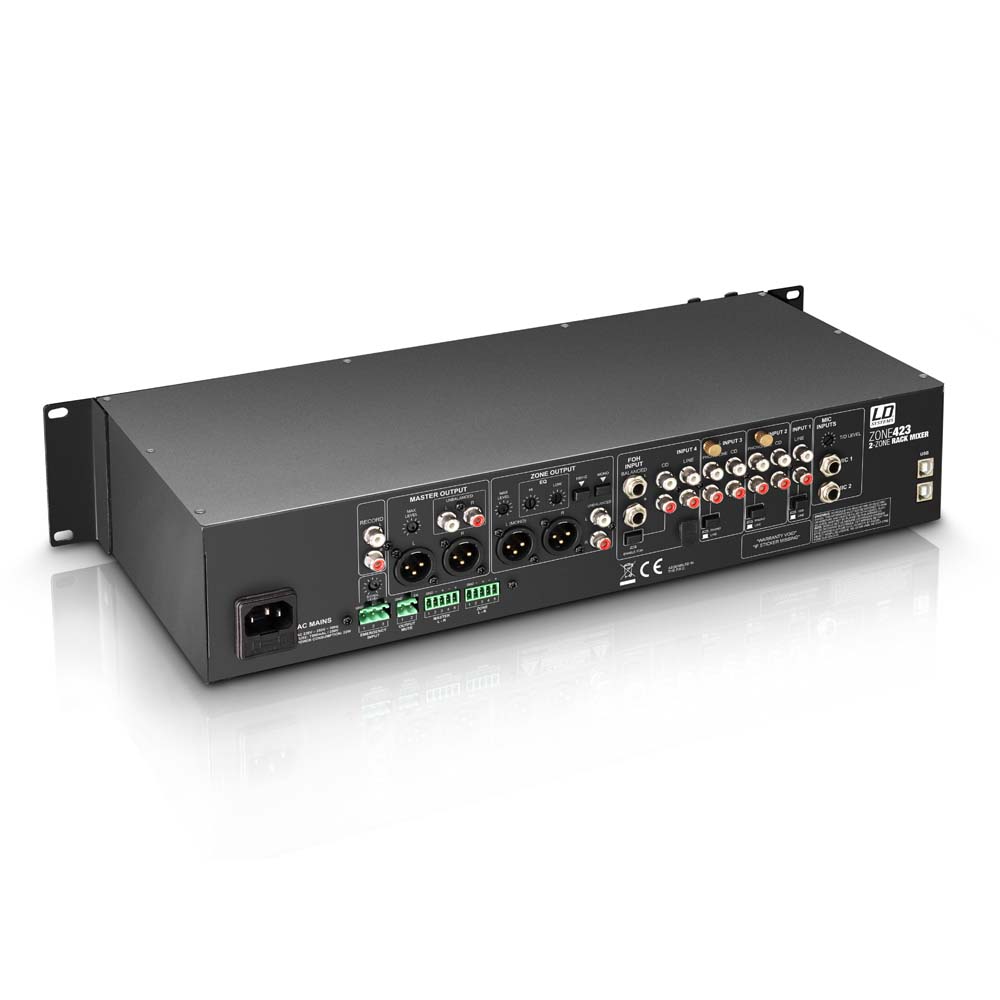

Мастър и зоналните секции имат EQ, балансирани XLR изходи и RCA. Индикаторът за ниво на сигнала може да бъде назначен за зона или мастер, максималното ниво на изхода може да бъде настроено за зона или мастер от задната страна на миксера. Освен всичко това, предлага изход за слушалки с контрол на звука и изход за запис.

• Брой зони: 2 (Мастер, Зона)
• Тип: стерео
• Височина на инсталация: 2U
• Общ брой входни канали: 6 (2x Микрофон, 1x Линия/Aux, 2x Линия/Фоно, 1x Линия/FOH)
• Честотен отговор: 20 - 40000Hz
• Канали за микрофон: 2 (с фантомно захранване 12 V)
• Конектори за канали на микрофон: 6.3 мм стерео жак (балансиран), XLR
• Контроли за канали на микрофон: 1 x Talkover, 1 x Talkover Level, On / Off, 1 x EQ Low, 1 x EQ Hi, Gain
• Елементи на дисплея за канали на микрофон: On-LED
• Импеданс на входа на канали за микрофон: 4kOhm
• Чувствителност на входа на канали за микрофон: 8mV
• THD на канали за микрофон: 0.07%

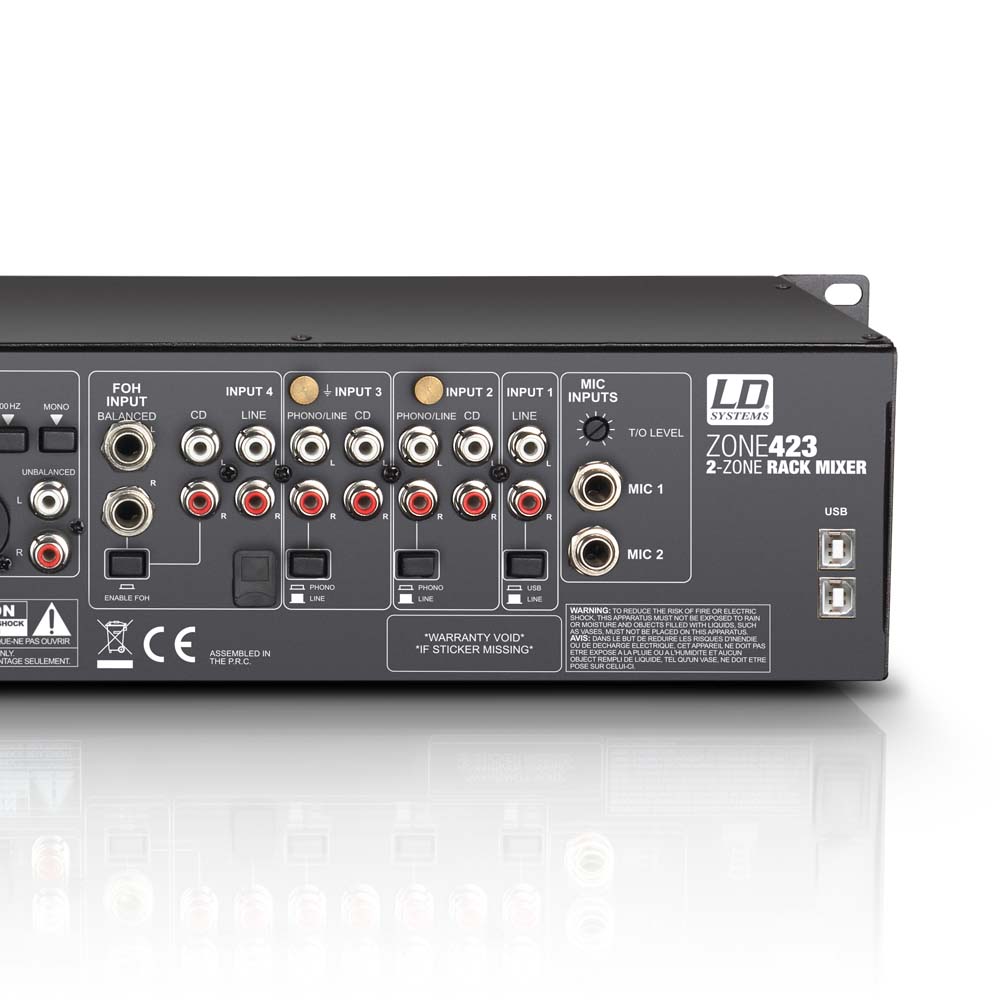

• Канали за линейни входове: 4 (Input 1: USB/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)
• Конектори за канали за линейни входове: вход 4: 4 x RCA + 2 x 6.3 мм жак, вход 2 + 3: 4 x RCA, Вход 1: 2 x RCA + 3.5 мм стерео жак + USB
• Контроли за канали за линейни входове: level, Gain, Cue, Source, Enable FOH
• Импеданс на входа на канали за линейни входове: 6kOhm, (Фоно) 60kOhm
• Чувствителност на входа на канали за линейни входове: 1V, (Фоно) 10mV
• THD на канали за линейни входове: 0.03%, (Фоно) 0.05%
• Чувствителност на входа AUX/Line: 3V
• Линейни изходи: 3 (Мастер - Стерео, Зона - Стерео/Моно, Запис - Стерео)

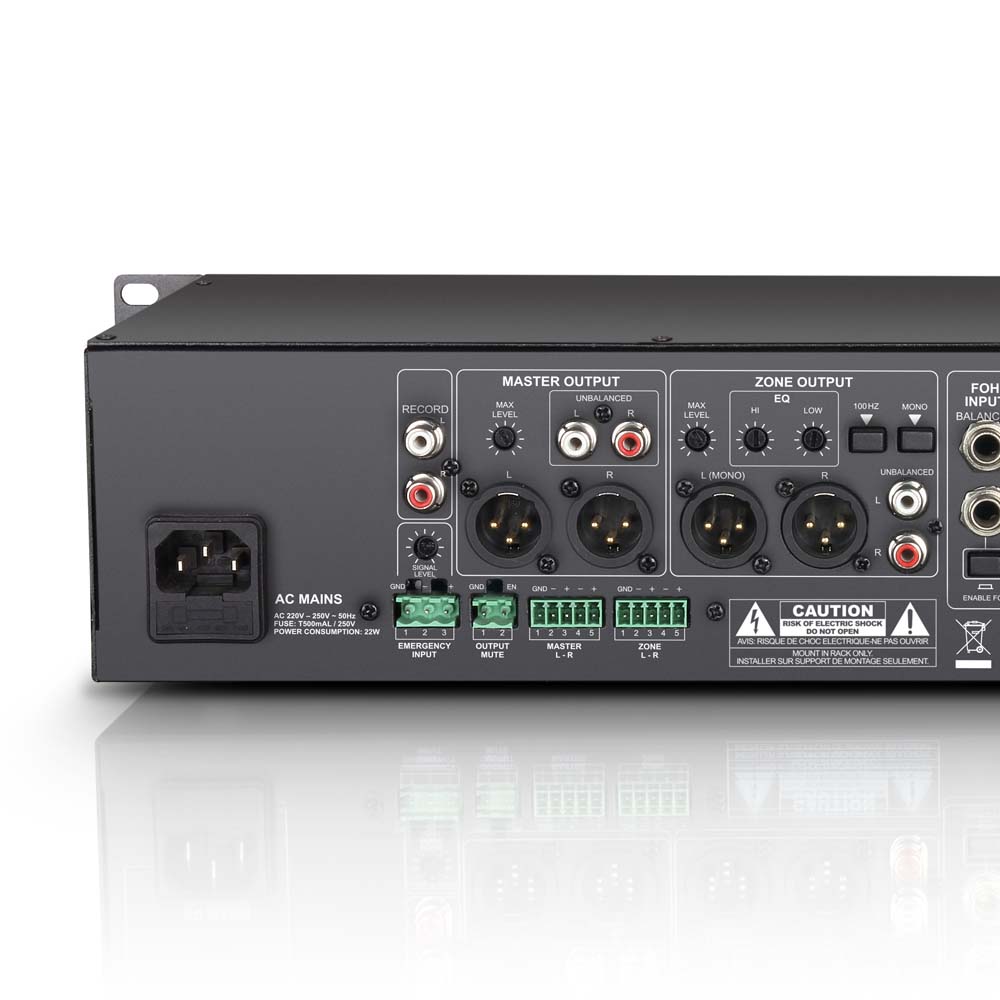

• Конектори за изход на канал мастер: терминален блок, RCA (x2), 2 x XLR (балансиран)

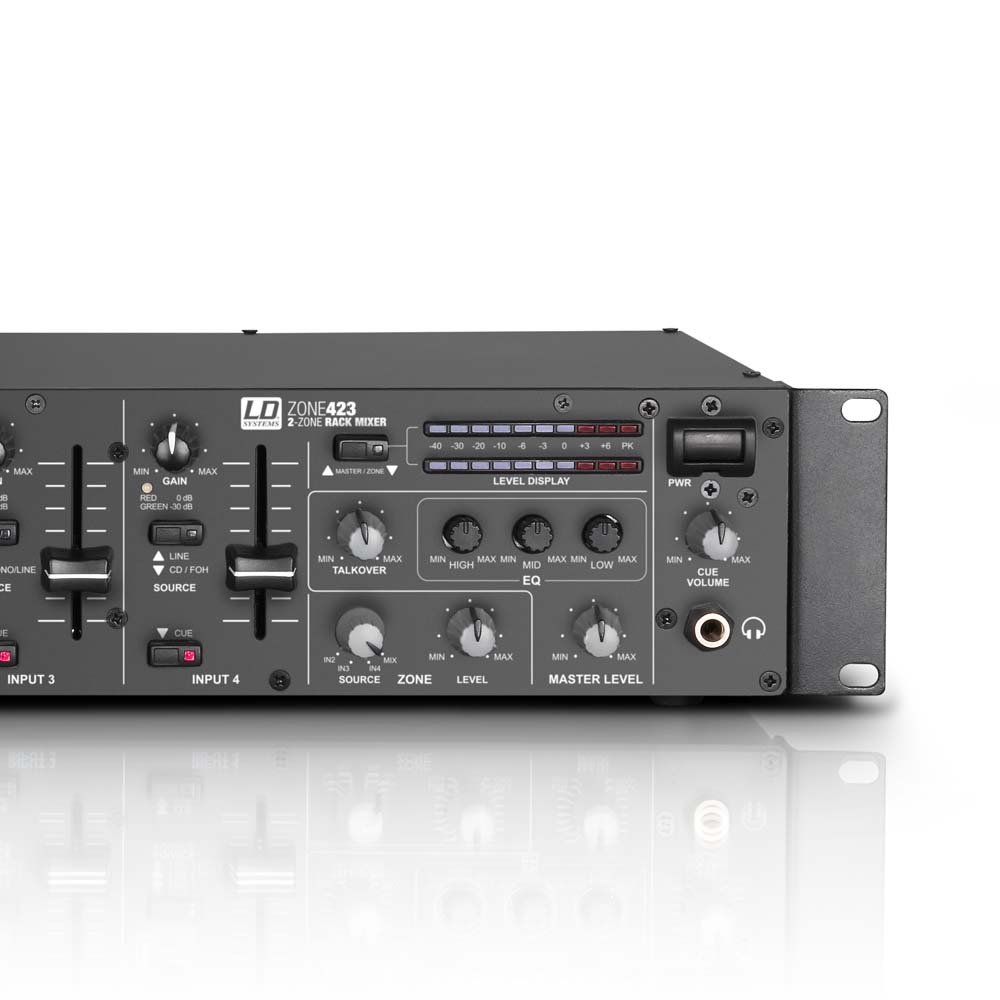

• Контроли за канал мастер: EQ Mid, level, EQ Hi, Max. Level, EQ Low
• Елементи на дисплея за канал мастер: 2 x 10 сегментен измервател на ниво (превключваем Мастер/Зона)
• Нива на изходния сигнал на канал мастер: (балансиран) 21dBu, (небалансиран) 18dBu
• Конектори за изход на зона: терминален блок, RCA (x2), 2 x XLR (балансиран)
• Контроли за зона: моно, EQ Hi, Source Input 2 - 4/Mix, EQ Low, Max. Level, level, 100 Hz High Pass
• Елементи на дисплея за зона: 2 x 10 сегментен измервател на ниво (превключваем Мастер/Зона)
• Нива на сигнал на изхода на зона: 21 dBu балансиран, 18 dBu небалансиран
• Конектори за изход за запис: 2 x RCA
• Изход за слушалки: 1
• Конектор за изход за слушалки: 6.3 мм TRS
• Контроли за изход за слушалки: Cue Volume
• Напрежение на изхода за слушалки: (при 32 Ohm) 1.2V
• Допълнителни входове: 2 (вход за спешни случаи, изход Mute)
• Конектор за допълнителни входове: терминален блок
• Контрол на допълнителни входове: Level Emergency Input
• Чувствителност на входа за спешни случаи: 5V
• Допълнителни контроли: power switch
• Допълнителни елементи на дисплея: Power-LED
• Напрежение на захранване: 220 - 250 V AC, 50 Hz
• Конектор за захранване: конектор IEC
• Консумация: 22W
• Предпазител: T 500 mAL / 250 V
• Размери (В/Д/Ш): 483/89/210 мм
• Тегло: 3.3kg
• Аксесоари (включени): захранващ кабел, терминални блокове
