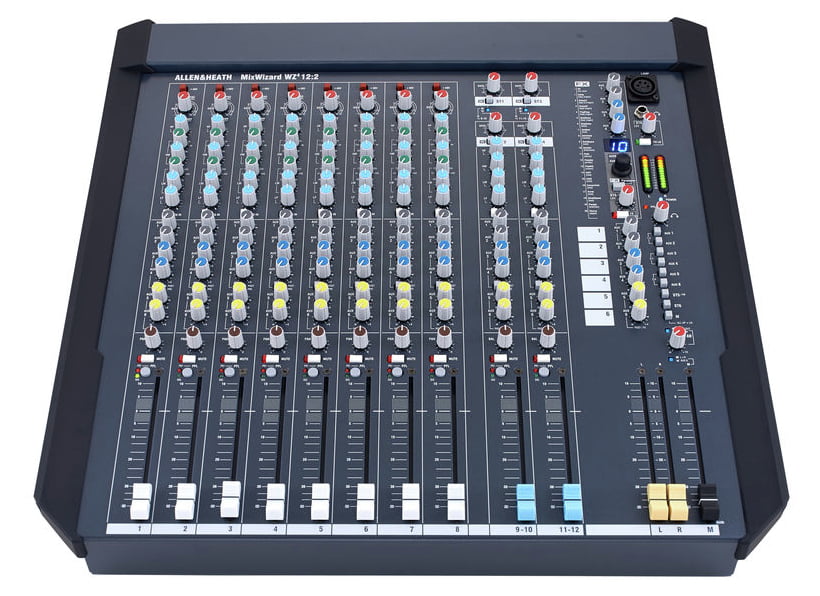

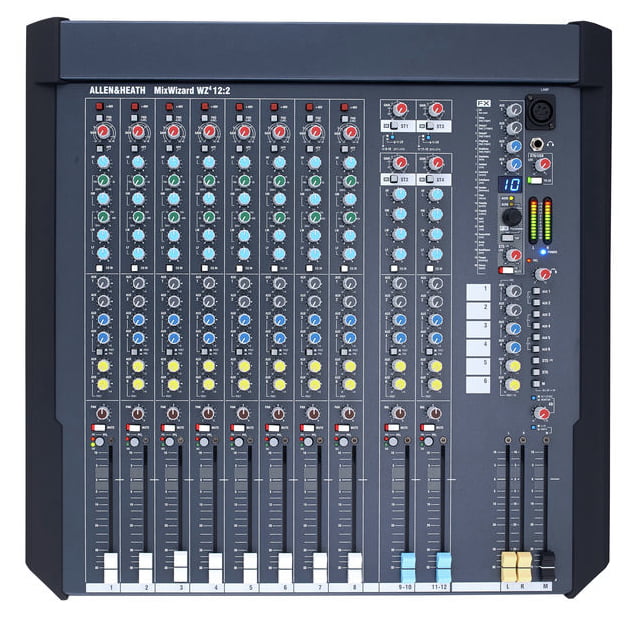

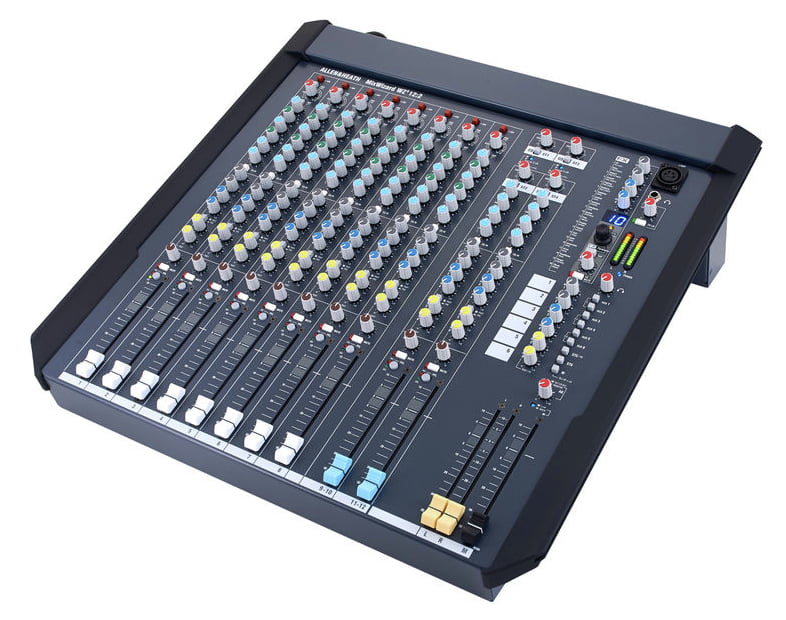

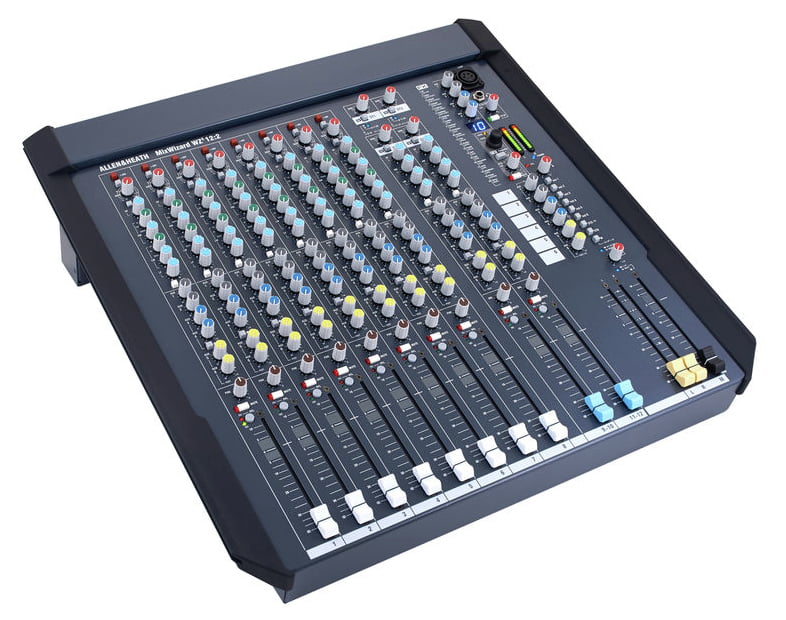

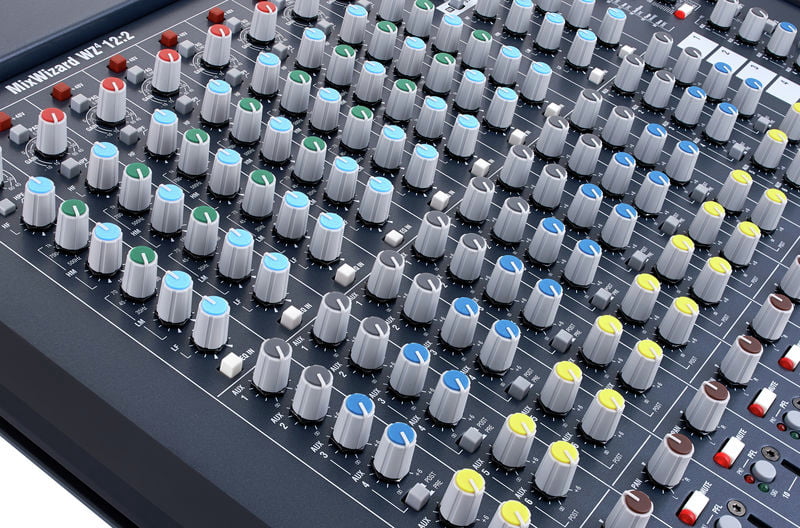

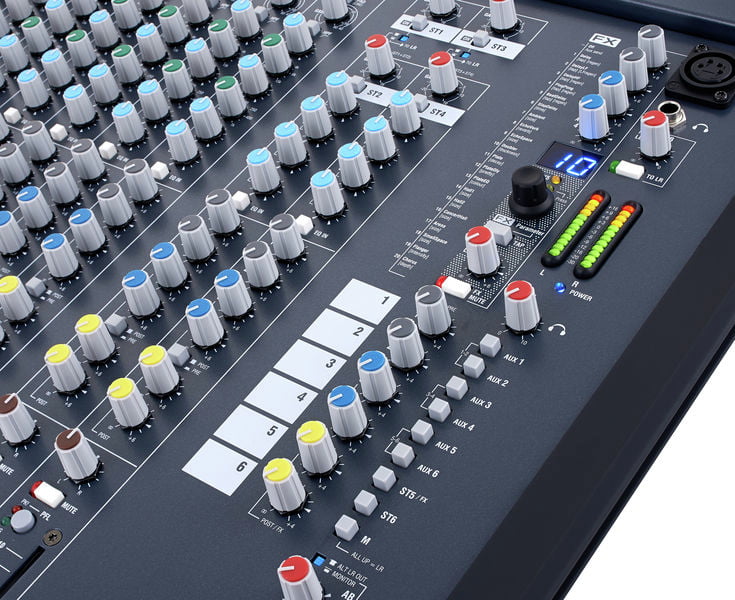

Allen&Heath MixWizard WZ4 12:2 - универсален аналогов миксер, оборудван с фейдъри от 100 мм. Оборудван с 8 входа за микрофон/линия с инсерти и директни изходи, 6 помощни изхода (1-4 предварителни/след фейдър, 5+6 след фейдър), две двойни стерео входа с пълен канал, две стерео връщания и два вградени цифрови ефектни процесора FX (2x 16 предварително зададени).

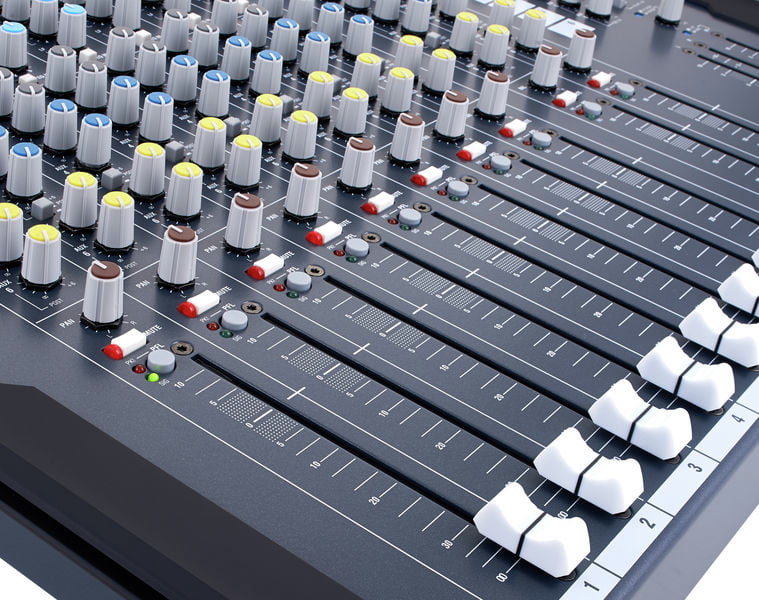

Каналите от 1 до 8 мик/линия са оборудвани с XLR балансирани конектори и TRS жак и захранване с Phantom Power, за използване с микрофони или инструменти, като всеки канал има EQ на 4 ленти, индикатор за пик, -20 dB пад, 6 помощни потенциометри за изпращане, потенциометър за панорама, заглушаване на канала и високочестотен филтър, който намалява честотите под 80 Hz с 12 dB на октава. Миксерът включва още 2 канала с двойни стерео входове, които могат да се използват отделно, да се смесват заедно или да се разделят и маршрутизират така, че единият да подава сигнал на другия.
Каналите от 1 до 8 разполагат с инсерти, които могат да се използват за вмъкване на обработващо оборудване в сигнала, като компресори, EQ или устройства за забавяне. Освен това всеки канал разполага с директни изходи, които предлагат възможност за изпращане на сигнал към външни записващи конзоли или аудио интерфейси за запис. Помощните канали имат TRS жак балансирани конектори, чрез които може да се изпраща аудио сигнал към сценични монитори или други външни устройства. В допълнение към всичко това, миксерът е оборудван с две стерео връщания с TRS жак конектори с отделен контрол на усилването, което позволява използването на сигнал от външни източници, като CD или MP3 плейър.
Технически спецификации:
- Максимален изходен сигнал:
- XLR: +26 dB/600 ома максимално натоварване
- жак 1/4": +21 dB/2k ома максимално натоварване
- Headroom:
- канали: +21 dB
- микс: +23 dB
- Честотен отговор: 10 Hz до 30 kHz (+/-0.5 dB)
- THD + N: от канал до микс изход < 0.004% (при +10 dBu 1 kHz)
- Кроссток:
- Фейдер изключване > 90 dB (при 1 kHz)
- Mute изключване > 90 dB (при 1 kHz)
- Междуканален > 90 dB (при 1 kHz)
- Шум:
- Mic EIN, -127 dB, (rms 22 Hz до 22 kHz)
- Резидуален изходен шум, < -95 dBu (-99 dB S/N), (rms 22 Hz до 22 kHz)
- Шум от смесване на единица фейдер LR, < -83 dBu (-87 dB S/N), (rms 22 Hz до 22 kHz)
- Високочестотен филтър:
- Еквалайзер:
- EQ:
- HF shelving, +/-15 dB, 12 kHz
- HM peak/dip, +/-15 dB, 500 Hz до 15 kHz, Q = 1.8
- LM peak/dip, +/-15 dB, 35 Hz до 1kHz, Q = 1.8
- LF shelving, +/-15 dB, 80 Hz
- Стерео EQ:
- HF Shelving ±15 dB, 12 kHz
- HM Peak/dip ±15 dB, 2.5 kHz, Q=1.8
- LM Peak/dip ±15 dB, 250 Hz, Q=1.8
- LF Shelving, ±15 dB, 80 Hz
- Захранване:
- 100 - 240 V, 50/60 Hz, IEC захранващ конектор
- Консумация на мощност: 45 W макс
- Основна защита: T630 mA L 20 mm

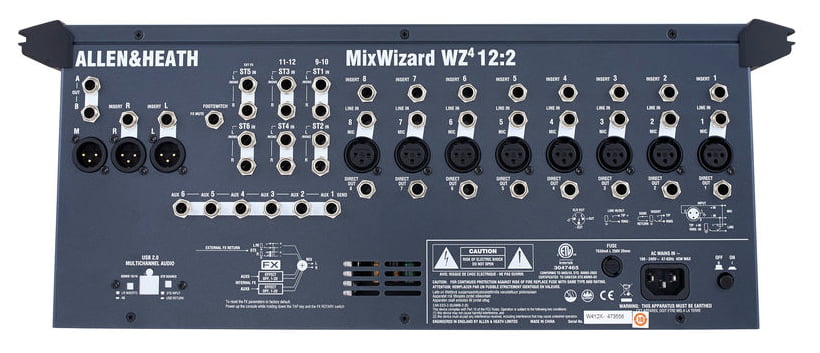

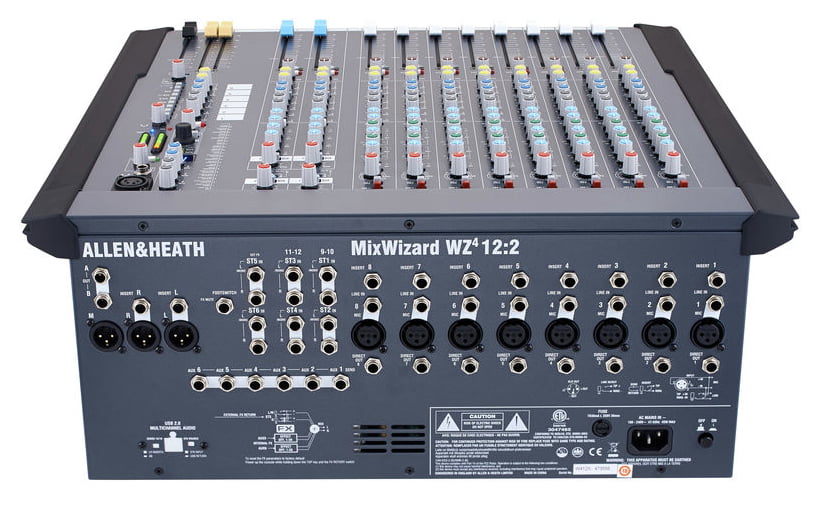

- Входни/изходни конектори:
- Моно канал:
- XLR балансиран с пин 2 hot, чувствителност -60 до +10 dBu
- TRS жак балансиран с тип hot, чувствителност -40 до +10 dBu
- Pad out (MIC), 2 kΩ
- Pad in (MIC или LINE), >10 kΩ, -20 dB
- Максимален входен сигнал, +30 dBu
- XLR phantom power, +48 V, on/off
- Стерео канал:
- ST1, 3 TRS небалансиран >10 kΩ, -16 до +20 dBu
- ST2, 4 TRS балансиран >10 kΩ, -16 до +20 dBu
- Канали за стерео връщане:
- ST1(5) TRS балансиран >10 kΩ, -6 до +20 dBu
- ST2(6) TRS небалансиран >2 kΩ, -2 до +20 dBu
- Инсерти:
- Канал TRS, тип send, ring return, 0 dBu
- Изход TRS, тип send, ring return, -2 dBu
- Изходи L, R, M:
- XLR балансиран, пин 2 hot,
- Помощни изходи 1-6:
- TRS с балансирано съпротивление,
- Опция за електронно балансиране,
- Директни изходи:
- TRS с балансирано съпротивление,
- Изход AB:
- TRS с балансирано съпротивление,
- Изход за слушалки:
- TRS, връх L, пръстен R, се препоръчват слушалки с импеданс 30 до 600 Ω
- Лампа:
- XLR конектор с 4 пина, лампа с максимум 12 V 5 W
- Размери: 507 x 530 x 194 mm
- Дълбочина на инсталация: 45 cm
- Тегло: 10 kg
