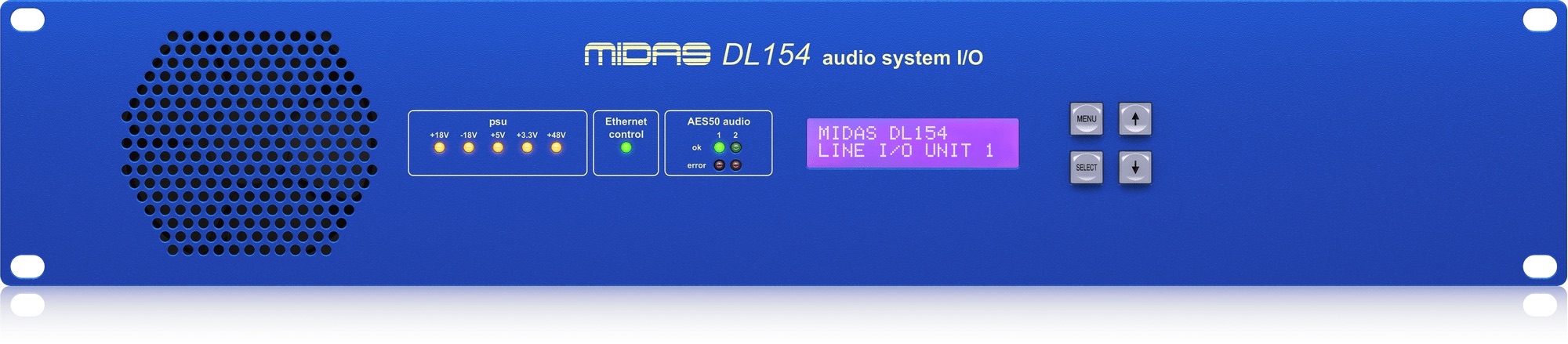

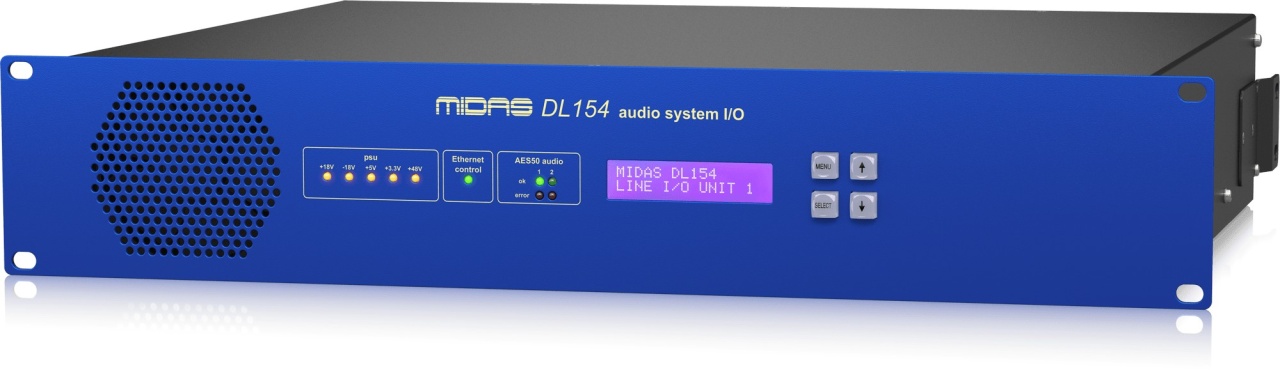

Midas DL154

DL154 е цифрова stagebox с 8 входа и 16 изхода, оборудвана с 8 предусилвателя Midas с стъпки от по 2.5 dB и два AES50 порта за резервираност.

DL154 се интегрира с цифровите конзоли Midas PRO и M32, предоставяйки цифрова връзка между Front of House и сцената.

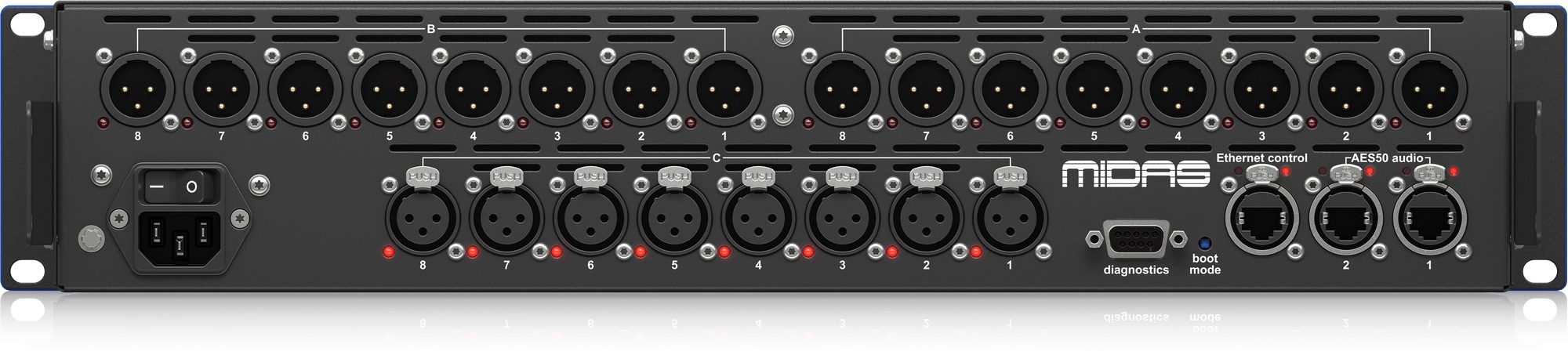

Външни свързвания

• Основни аналогови входове: Входове Mic / Line - балансирани XLR конектори - 10 kΩ натоварване
• Основни аналогови изходи: Основни изходи - балансирани XLR конектори - 50 Ω източник
• Основни цифрови входове: XLR конектори - 110Ω
• AES50 свързвания: Neutrik Ethercon с индикация за статус
• Диагностична връзка: Женски конектор 9W ‘D’-тип
• Захранващи свързвания: IEC - 100-240 V AC~50-60 Hz ±10%

Аудио спецификации

• Максимално входно ниво:
• Mic/Line (при единично усилване): +21 dBu
• Mic/Line (при усилване -2.5 dB): +24 dBu
• CMR при 1 kHz (типично):
• Mic (при единично усилване): > -70 dB
• Mic (при 40 dB усилване): > 90 dB

Шум:

• EIN Mic при 40 dB усилване: -126 dBu
• Изходен шум при единично усилване: -86 dBu
• Честотен отговор: 20 Hz - 20 kHz ±0.5 dB
• Изкривяване при 1 kHz: Вход към изход (0 dB): < 0.01%
• Разделяне между канали при 1 kHz: Канал към канал: < -90 dB
• Максимално изходно ниво: Линейни изходи (в 600Ω): +21 dBu
• Динамичен обхват при 1 kHz: 22 Hz - 22 kHz (при единично усилване): > 107 dB без претегляне (20 Hz - 20 kHz)

Изисквания за захранване

• Напрежение: 100 V AC до 240 V AC ±10%
• Честота: 50 Hz до 60 Hz
• Консумация:

Физически

• Височина: Приблизително 88.1 mm (2U)
• Ширина: Приблизително 482.6 mm
• Дълбочина: Приблизително 380 mm
• Нетно тегло: Приблизително 6.5 kg
• Работна температура: +5°C до 45°C

Цифрови входове

• Конектор: AES3 (две канала цифрово аудио) на XLR с 3 пина
• Честота на семплиране: Приема всяка честота между 32 kHz и 96 kHz
• Bypass: Конверторът за честота на семплиране може да бъде изключен

Цифрови изходи

• Конектор: AES3 (две канала цифрово аудио) на XLR с 3 пина
• Честота на семплиране: 48 kHz, 96 kHz или автоматично проследяване на входовете
• Bypass: Конверторът за честота на семплиране може да бъде изключен
• Дължина на думата: 16-, 20- или 24-битова
