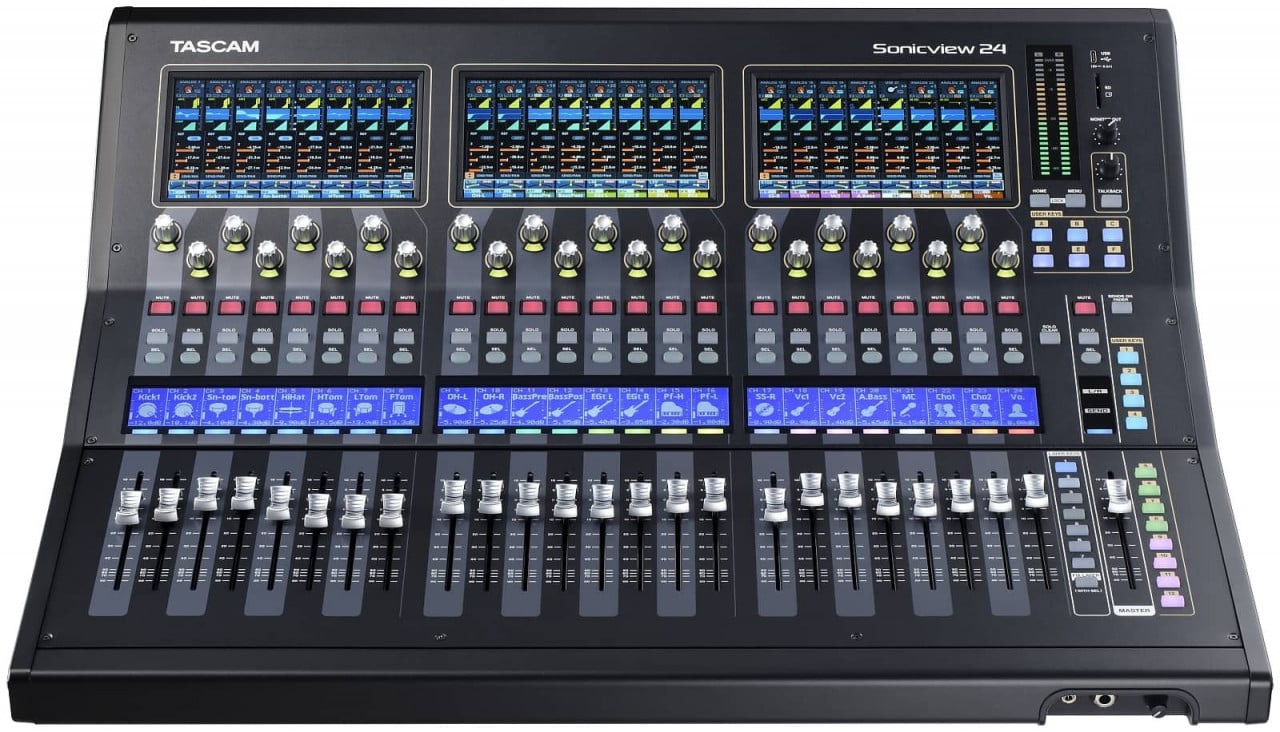

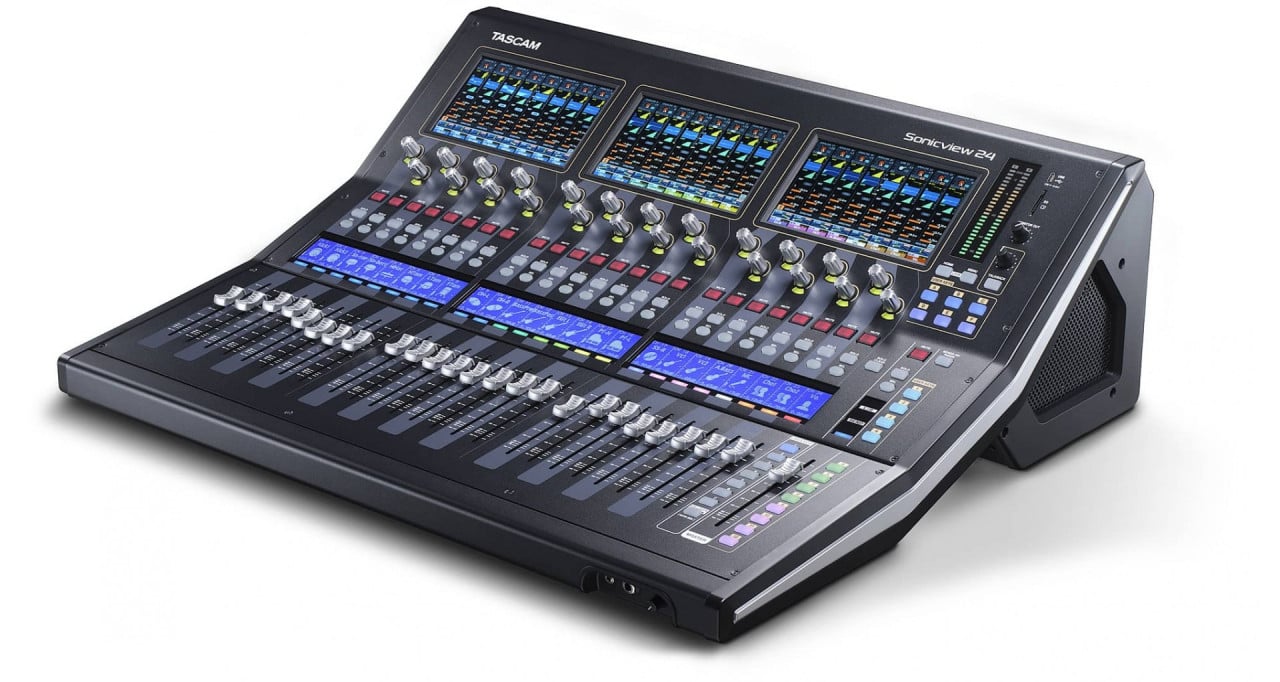

Sonicview 24 е цифров миксер, който разполага с 3 тъчскрийн екрана, 24-канален микрофонен предусилвател, Dante 44 in / 24 bus аудио интерфейс, USB и опционална мултитрак записваща способност.
- Tascam VIEW (Visual Interactive Ergonomic Workflow) интерфейс, който позволява интуитивна работа с три различни режима на визуализация
- Множество дисплеи чрез трите цветни 7-инчови тъчскрийн екрана
- 44 входни канала (40 моно, 2 стерео)
- 22 гъвкави изходни магистрали плюс основна L/R магистрала с 31-бандов графичен EQ
- 54-битов плаващ точков FPGA миксинг двигател, честота на дискретизация 96 kHz
- Ултра ниска латентност: 2× Fs (20,8 μs) в миксинг двигателя, 0,51 ms аналогово-аналожно
- A/D и D/A конверсия на 32 бита/96 kHz
- Tascam HDIA (High-Definition Instrumentation Architecture) микрофонни предусилватели.
- Вграден Dante интерфейс (64 входа/изхода); поддържа редундантност, AES67, DDM и SMPTE 2110
- USB аудио интерфейс на 32 бита/96 kHz (32 входа/изхода)
- 24 микрофонни/линейни входа (до +32 dBu), 16 XLR линейни изхода с гъвкаво маршрутизиране
- Четири процесора с множество ефекти
- Tascam Sonicview Control софтуер за Windows, macOS и iPadOS позволява дистанционно управление и офлайн редактиране
- Два Tascam разширителни слота
- SDXC рекордер с 32 трака, MADI, AES/EBU и аналогови I/O карти налични за втория слот
- Фадерите могат да бъдат премахвани и заменяни индивидуално, горният панел може да бъде разглобен без да се изключват кабелите за лесна поддръжка
- 18 персонализируеми потребителски бутона, 8 DCA групи
- 24 +1 моторизирани фадера с дължина 100 mm
- 24 енкодера с цветни LED
- 24 LC дисплея с цветни LED за името на канала, входното ниво и измервателя на усилването (gain)
- Вътрешна запис/възпроизвеждане с 2 трака с SD карта или USB флаш устройство

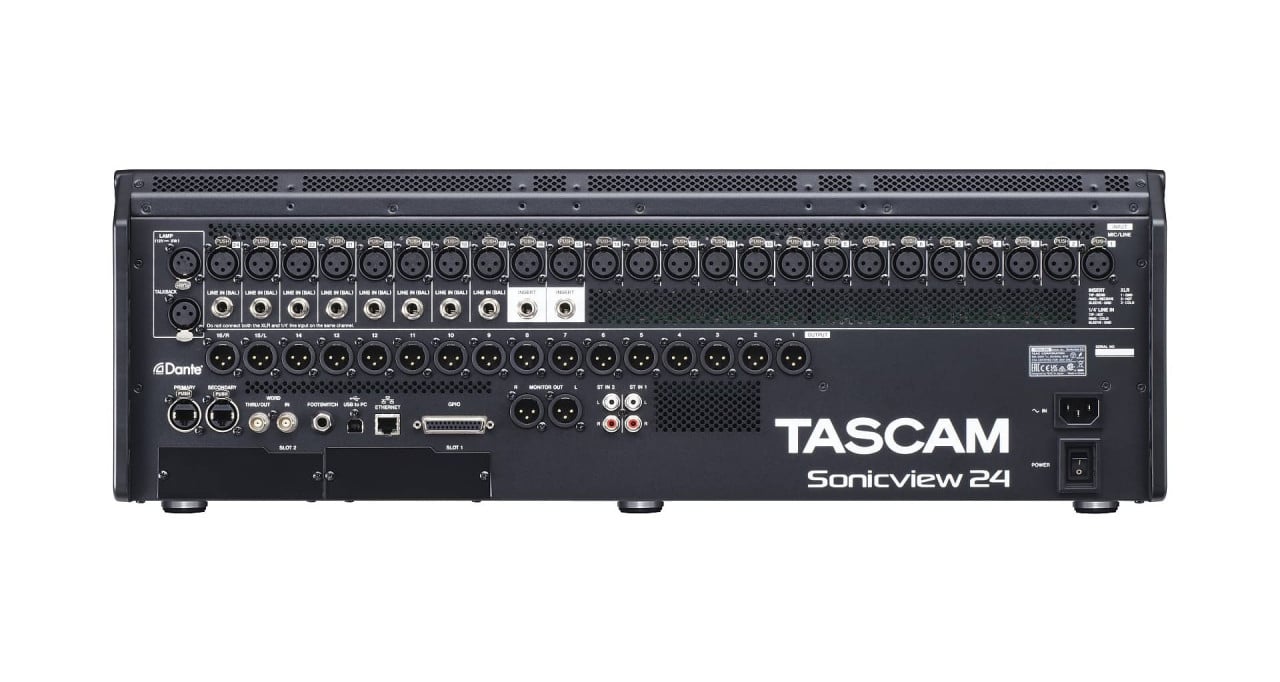

- 8 TRS линейни входа, 2 двойки стерео RCA входове, talkback XLR вход
- XLR мониторни изходи
- Стандартни (6,3 mm) и мини (3,5 mm) изходи за слушалки
- Wordclock In, Out/Thru
- 1000BASE-T гигабитен Ethernet
- GPIO 8-вход/8-изход на DB25 конектор
- Footswitch TRS конектор
- XLR 4-31 конектор за лампа
Технически спецификации:
Входове: 52 (40 моно, 2 стерео, 4 стерео ефектни връщания)
Бусове: 32
Вградени ефекти: 4
Избираеми входни източници
При 96 kHz: максимум 160
При 48 kHz: максимум 256
Микрофон/Линия (XLR): 24
Линия (RCA): 4 (2 × стерео)
Dante: 32 (96 kHz), 64 (48 kHz)
Разширителни карти: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB аудио: 32
Вграден плейър: 2 (1 × стерео)
Осцилатор: 1
Talkback: 1
Избираеми изходни цели
При 96 kHz: максимум 148
При 48 kHz: максимум 244
Линия (XLR): 16
Dante: 32 (96 kHz), 64 (48 kHz)
Разширителни карти: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB аудио: 32
Мониторен изход (аналогов): 2 (1 × стерео)
Вграден рекордер: 2 (1 × стерео)
Инсерти
Аналогови инсерционни точки: 2 (входове микрофон/линия 7–8)
Цифрова обработка на сигнала
Миксинг двигател: 54-битова плаваща точка, 96 kHz
A/D конвертори: 32 бита, 96 kHz
D/A конвертори: 24 бита, 96 kHz
Цифрова I/O дискретизационна честота: 96 kHz, 48 kHz
Аналогови аудио входове и изходи
Микрофонни/линейни входове (балансирани, MIC/LINE): XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Максимално входно ниво
+12 dBu (TRIM на минимум, Pad деактивиран)
+32 dBu (TRIM на минимум, Pad активиран)
Минимално входно ниво
–62 dBu (TRIM на максимум, Pad изключен)
–42 dBu (TRIM на максимум, Pad активиран)
Входна импеданс: ≥5 kΩ
Линейни входове: (LINE IN (BAL)): 6.3-mm стандартен TRS, (Тип: HOT, Ринг: COLD, Sleeve: GND)
Максимално входно ниво
+12 dBu (TRIM на минимум, Pad деактивиран)
+32 dBu (TRIM на минимум, Pad активиран)
Минимално входно ниво
–62 dBu (TRIM на максимум, Pad изключен)
–42 dBu (TRIM на максимум, Pad активиран)
Входна импеданс: ≥5 kΩ
Инсерти (INSERT): 6.3-mm стандартен TRS (Тип: HOT, Ринг: COLD, Sleeve: GND)
Максимално входно ниво (Return): +18 dBu
Номинално входно ниво (Return): -2 dBu
Входна импеданс (return): ≥5 kΩ
Максимално изходно ниво (Send): +18 dBu
Номинално изходно ниво (Send): -2 dBu
Изходна импеданс (Send): ≤100 Ω
Talkback вход (TALKBACK): XLR-3-31 (1: GND, 2: HOT, 3: RECE)
Максимално входно ниво: +10 dBu
Минимално входно ниво: -65 dBu
Регулиране на усилването (gain): 0-55 dB
Входна импеданс: ≥5 kΩ
Фантомно захранване: +48 V
Стерео входове (ST IN 1-2 L/R): RCA
Максимално входно ниво: +6 dBV (1.995 Vrms)
Номинално входно ниво: –10 dBV (0.316 Vrms)
Headroom: 16 dB
Входна импеданс: ≥10 kΩ
Линейни изходи (OUTPUT 1–16): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Максимално изходно ниво (избираемо)
+15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
+18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
+20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu)
+18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
+20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
+22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
+24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
Номинално изходно ниво (избираемо)
+6 dBu (Ref(D): –9 dBFS)
+4 dBu (Ref(D): –14 dBFS, –16 dBFS)
+4 dBu или 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
Изходна импеданс: ≤100 Ω
Мониторни изходи (MONITOR OUT L/R): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Максимално изходно ниво: +24 dBu
Номинално изходно ниво: +4 dBu
Изходна импеданс: ≤100 Ω
Изходи за слушалки (PHONES): стандартен стерео Jack 6,3 mm, Jack 3,5 mm
Максимална изходна мощност: 100 mW + 100 mW (32 Ω)
Аудио входове и изходи цифрови
USB аудио: USB тип B
Вход (USB към Sonicview): 32 канала
Изход (Sonicview към USB): 32 канала
Честоти на дискретизация: 48 kHz, 96 kHz
Дълбочина на битовете: 32bit
Dante PRIMARY/SECONDARY: Съвместим etherCON Cat5e
Брой аудио канали: 64 канала (48 kHz), 32 канала (96 kHz)
Поддържани режими: Редундантен режим, Превключен режим
Съвместен стандарт: Гигабитен Ethernet (1000BASE-T, IEEE 802.3ab)
Препоръчвани кабели: Cat5e STP или по-добри
Контрол I/OGPIO: 25-пинов D-sub (8-вход/8-изход, женски, инчов стандарт)
Входен контур: Pull-up (5 V)
Изходен контур
Изходна импеданс: 10 Ω
Напрежение на устойчивост: 20 V
Максимален изходен ток: 35 mA
Максимален захранващ ток (+5 V) 50m A
Свързване на FOOTSWITCH стандартен Jack TS 6,3 mm
Мрежов конектор (ETHERNET): RJ45
Съвместими стандарти: 100BASE-TX, 1000BASE-T
Протокол: TCP/IP
Wordclock (WORD IN): BNC
Входно ниво: 0,5–5 Vpp
Входна импеданс: 75 Ω ±10%
Честота на входа: 48 kHz, 96 kHz
Допустимо отклонение на честотата: ±100 ppm
Изход Wordclock (WORD THRU/OUT): BNC
Изходно ниво: TTL ниво, 5 V
Честота на изхода: 48 kHz, 96 kHz
USB порт: 4-пинов USB Type-C
Стандарт: USB 2.0 High Speed (480 Mbit/s)
Захранване от Bus: 5 V, 0.5 A
Клас: HID, масово съхранение
USB порт (задния панел): USB Type-B
Стандарт: USB 2.0 High Speed (480 Mbit/s)
Изходна мощност за лампа (LAMP): XLR 4-пинов женски (пин 4: +12V, пин 3: GND)
Захранващо напрежение: DC 0–12 V (регулируема яркост)
Максимална изходна мощност: 5 W
Аудио производителност:
EIN (еквивалентен входен шум) на микрофонния предусилвател: ≤–128 dBu
Честотен отговор
20 Hz – 20 kHz: +0 dB, –0.5 dB (48 kHz, JEITA)
20 Hz – 40 kHz: +0 dB, –1.0 dB (96 kHz, JEITA)
Динамичен обхват:
≥108 dB (Mic/Line вход към Line изход, PAD изключен, TRIM минимум, Ref(D) –20 dBFS, вътрешен word clock, JEITA)
≥110 dB (Mic/Line вход към Dante изход, PAD изключен, TRIM минимум, вътрешен word clock, JEITA)
≥112 dB (Dante вход към Line изход, PAD изключен, TRIM минимум, вътрешен word clock, JEITA)
Изкривяване:
≤0.002 % (Mic/Line вход към Line изход, +4 dBu входен сигнал, PAD изключен, TRIM минимум, JEITA)
≤0.002 % (Mic/Line вход към Dante изход, +4 dBu входен сигнал, PAD изключен, TRIM минимум, JEITA)
≤0.002 % (Dante вход към Line изход, 0 dBFS входен сигнал, JEITA)
Кроссток: ≥–100 dB (Mic/Line вход към Line изход, 1 kHz синусоидална вълна, JEITA)
Захранване и други спецификации
Основни дисплеи: 3 цветни тъчскрийн екрана с размер 7 инча (17,8 см), 800 × 480 px
Захранване: AC 100–240 V, 50/60 Hz
Консумация на енергия: 85 W
Общи размери (ширина × височина × дълбочина): 691 mm × 228 mm × 554 mm
Тегло: 18 kg
Работен температурен диапазон: 0–40 °C
