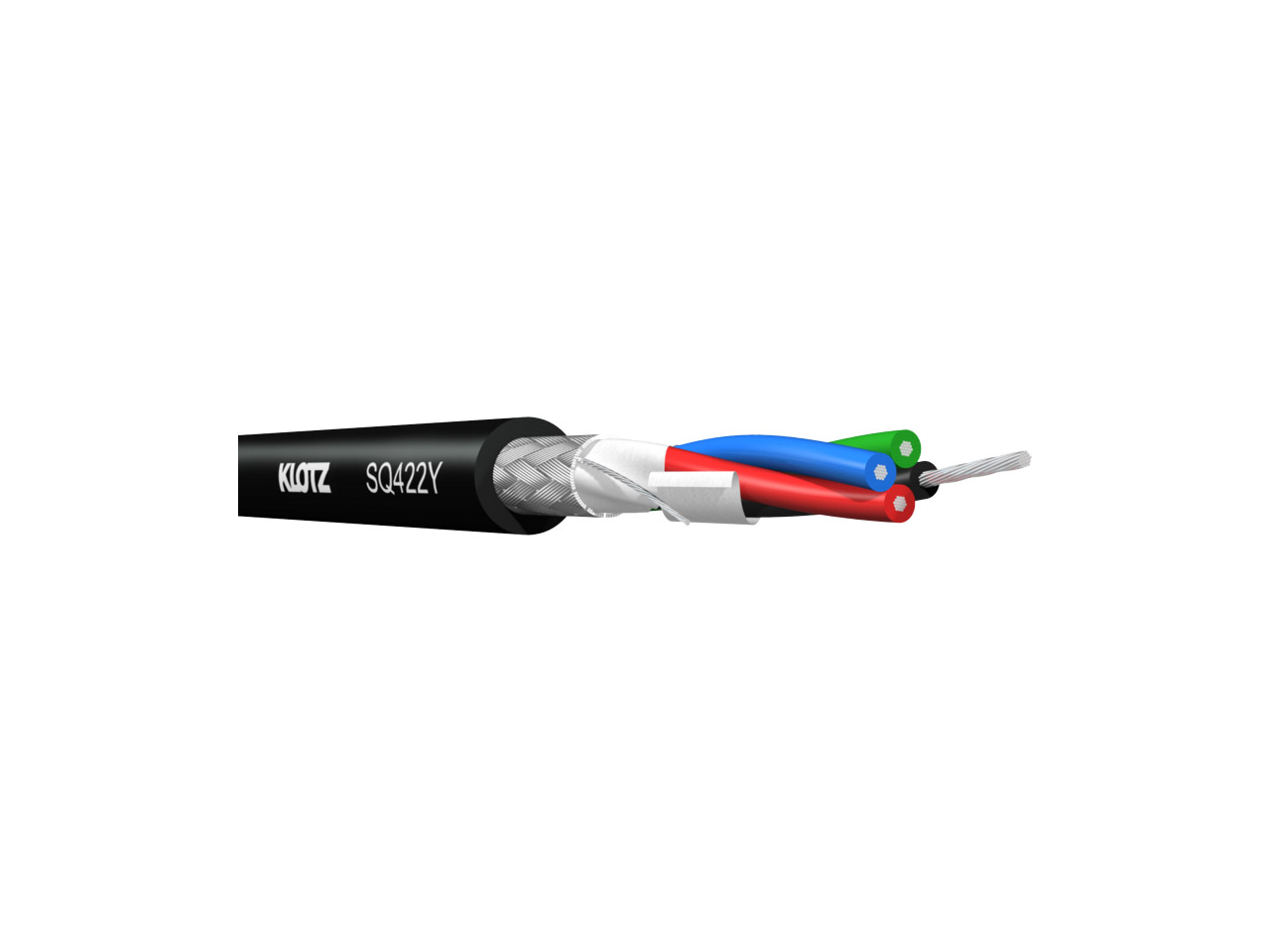

Klotz StarQuad SQ422

Klotz StarQuad SQ422, микрофонен кабел с 4 проводника и забележителни характеристики: много ниска капацитетност, перфектно симетрично усукване (star-quad) и изключително плътно екраниране. За да се избегнат шум и смущения, причинени от индуцирани магнитни полета, противоположните двойки проводници трябва да бъдат свързани помежду си. Един дренажен проводник под екранирането значително улеснява манипулацията.

• Quad свързване: два противоположни проводника по диагонал са свързани към един единствен проводник
• Всяка двойка, съставена от два противоположни проводника по диагонал, образува един единствен канал за предаване
• Конструкция на проводника: оловен мед, 28 x 0.10 mm
• Трансверсално сечение на проводника: 0.22 mm²
• Изолация: полиетилен (PE)
• Подредба на ядрото: 4 усукани ядра в star quad
• Дренажен проводник: оловен мед, 7 x 0.20 mm
• Екраниране: усукване от оловен мед, >90% покритие
• Общ диаметър: 6.5 mm
• Минимален радиус на огъване: 30 mm
• Съпротивление на проводника: 85 Ω/km
• Капацитет:
  • проводник/проводник: 125 pF/m
  • проводник/екраниране: 180 pF/m
• Пламъкоустойчив: в съответствие с IEC 60332-1
• Топлинна стойност на горене: 200 kWh/km
