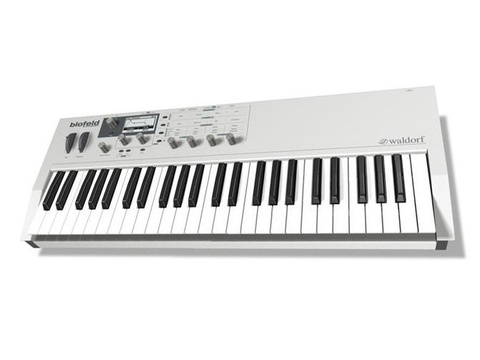

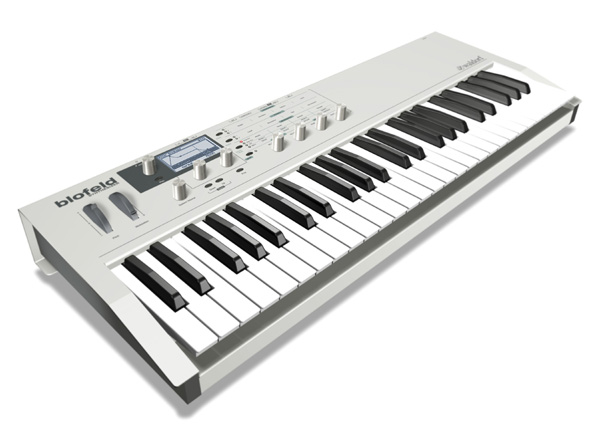

Waldorf Blofeld Keyboard

Waldorf Blofeld Keyboard е виртуален аналогов синтезатор с полу-тежка клавиатура с 49 клавиша, чувствителност и aftertouch. Blofeld keyboard е наследник на добре познатия Blofeld, който е нараснал не само по тегло и размери, но и по качествата, които притежава: освен виртуалния аналогов синтезатор и класическия wavetable, сега разполага и с 60MB семпли. Разполага с метален корпус, както и с голям дисплей и вграден захранващ блок.

• синтезатор с полу-тежка клавиатура и 49 клавиша, чувствителност и aftertouch
• вграден захранващ блок (100-240V, 50-60Hz)
• колело за pitchbend
• колело за модулация
• конектор за sustain педал
• Octave Up / Down
• гъвкаво програмиране

• полифония до 25 гласа
• над 1000 звука
• устойчив метален корпус
• стоманени потенциометри
• 8 бутона
• Графичен дисплей 128 x 64 пиксела и LED за бяло осветление
• MIDI LED
• контрол на звука

• включвател
• стерео изход
• изход за слушалки
• MIDI вход/изход

• USB интерфейс за MIDI
• Минимум Windows ME, Windows XP или по-нови препоръчителни

• Минимум Mac OS X 10.2, Mac OS X 10.3 или по-нови препоръчителни

• приблизително тегло 8 кг
• 60 MB семплери
• Виртуални аналогови, Wavetable и семпъл-базирани осцилатори
• 3 осцилатора / глас

• модулация на честотите между осцилаторите

• Microwave II/XT/XTk Wavetable

• 2 независими мулти-режимни филтри на глас

• FM филтър

• 3 LFO на глас

• 4 Envelope на глас

• арпеджиатор с програмируеми ритми (16 стъпки)


Интерфейс

Избор на пресети

Седем безкрайно въртящи се бутона, изработени от стомана, предлагат дълбочинно проучване на мощността на Blofeld. Преглеждането на предварително зададените звуци става чрез завъртане на копчето над бутона за възпроизвеждане. Смяната на използваната банка става чрез левия бутон под екрана. Десният бутон филтрира прегледаните звуци по категория.

Осцилатори

Избирайки един от осцилаторите, на екрана се показва страницата, свързана с типа на осцилатора. Всеки осцилатор, ринг-модулаторът и генераторът на шум могат да бъдат свободно смесвани към входа на двете независими мулти-режимни филтри.

Специална страница с преглед показва маршрутизацията, нивото и формите на вълната на генераторите.

Филтри

Разбира се, двете филтри имат посветени страници за показване на кривите на отговор. Тук виждате пример на филтър с ниско преминаване от 24dB.
Дори и филтърът с плоска характеристика е показан графично.

Двете филтри могат да бъдат маршрутизирани последователно или паралелно, като последният режим позволява независима панорама на двете филтри.

Намотки и LFO

Намотките могат да бъдат класически, ADSR, циклични или без стъпките Hold и Release (on-shot). Въпреки това имаме 5 типа намотки.

Трите осцилатора с ниска честота (LFO) предлагат отделни параметри за закъснение и fade in/out. Тук имаме пример.

Модулации

Какво можем да направим с всички тези намотки, LFO и други източници на контрол? Вместо да ги използваме като директни източници на модулация, можем лесно да ги свържем с други дестинации за модулация в матрицата.

А ако всичко това не е достатъчно: можем да създадем нови източници на модулация, променяйки съществуващ такъв чрез алгоритмични операции. Звучи сложно? Може би. Но е забавно дори и да не разбирате какво правите.

Модификаторът на изображението създава плавна модулация, базирана на формата на вълната на осцилатора LFO1, независимо от формата на вълната.

Накрая, но не на последно място, да не забравим един от най-вълнуващите арпеджиатори, съществуващи в VA, за първи път въведен в Waldorf Q. Освен стандартните възможности (избор на деление на мярката, настройка на вариации shuffle, интервал до 10 октави, посоки), могат да се задават и различни дължини на нотите с различни акценти. Но максимално се отваря областта на възможностите чрез добавения step-sequencer за редактиране на арпеджиаторни шаблони.

Спектри

Spectre е инструмент за създаване и прехвърляне на семпли в Waldorf Blofeld с разширение License SL и Waldorf Blofeld Keyboard. Това приложение е съвместимо с Windows и Mac и е достъпно безплатно за всеки на официалния сайт на Waldorf.
