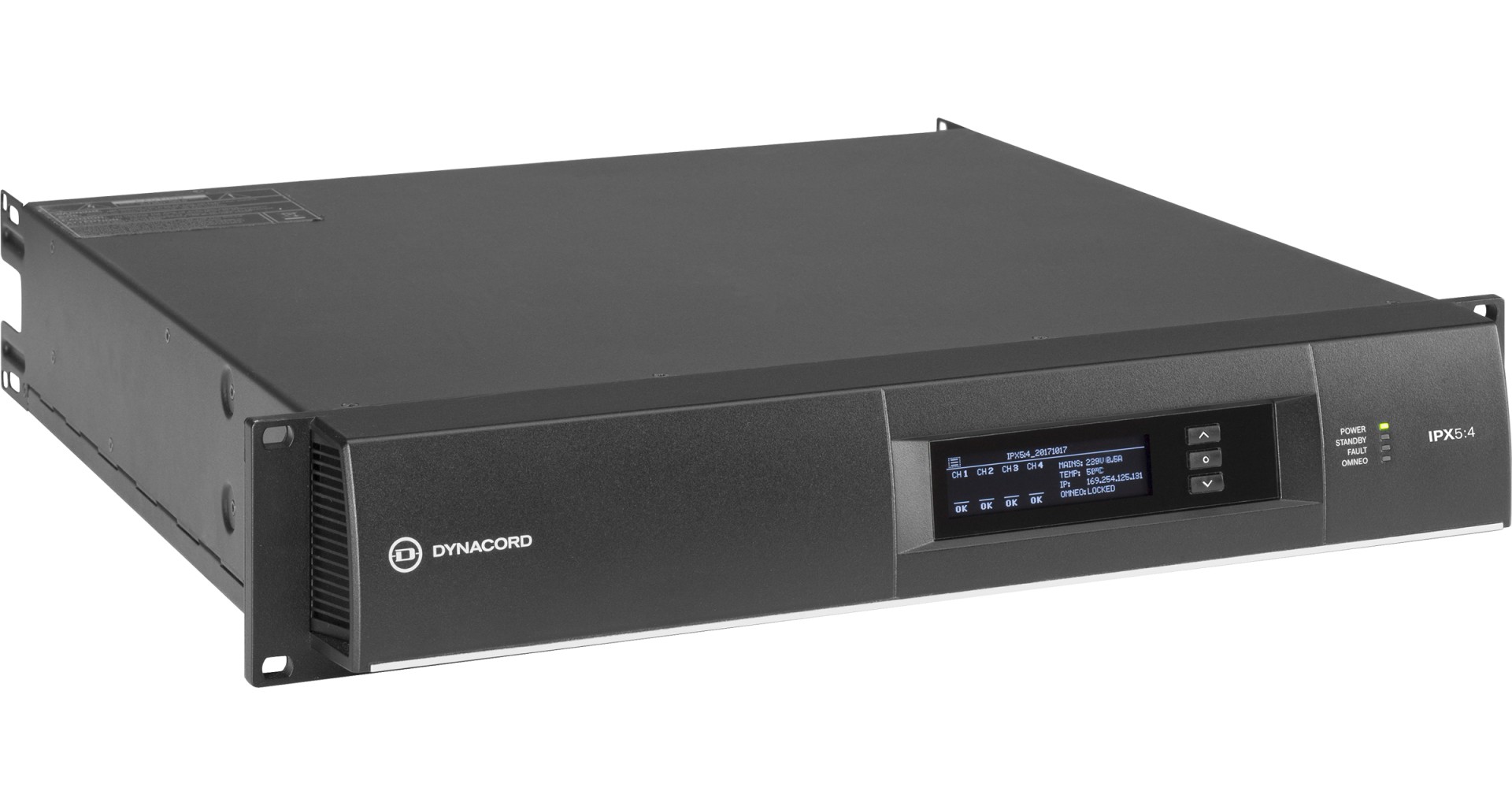

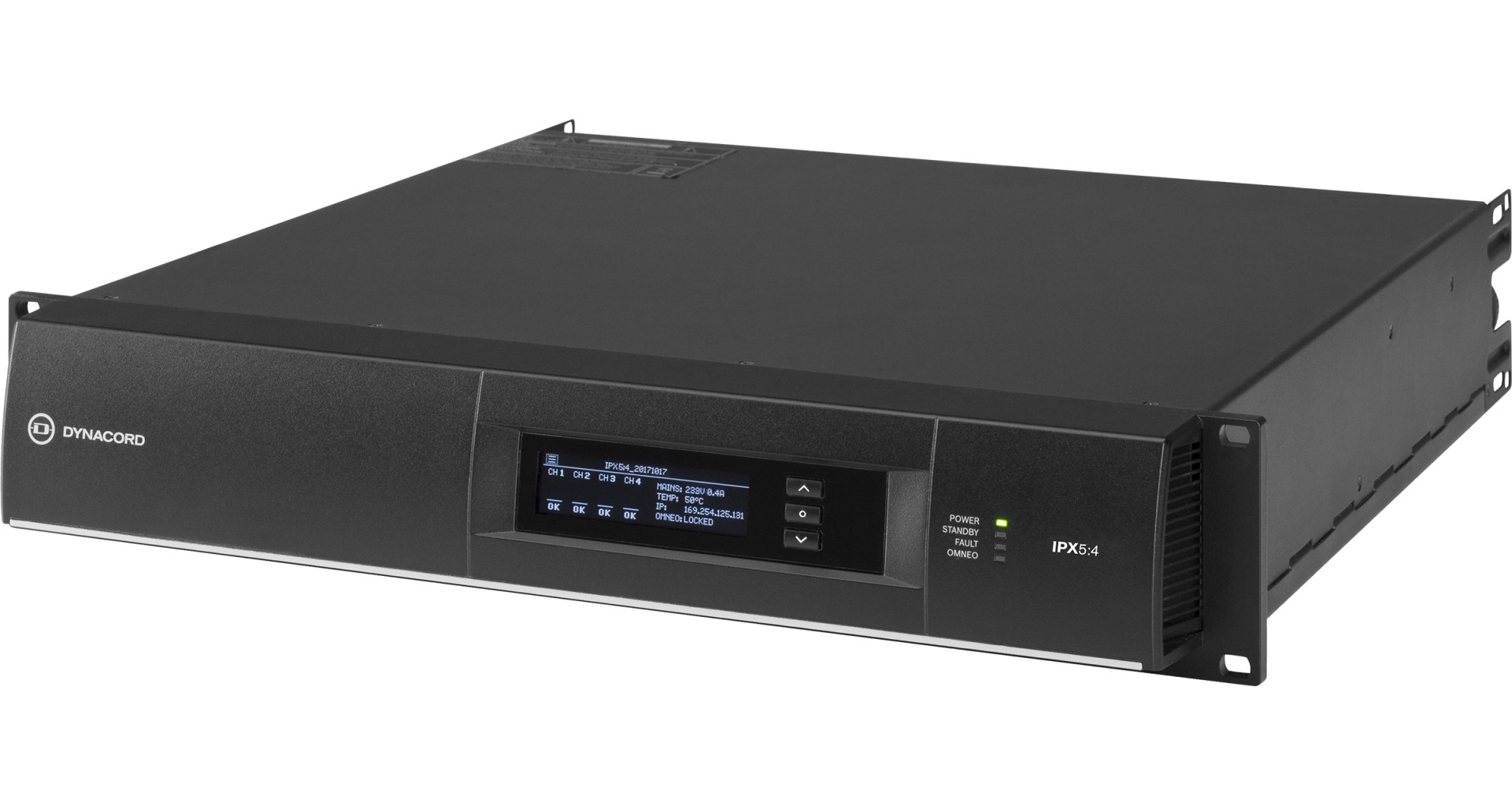

Dynacord IPX5:4

Dynacord IPX5:4 - Zosilňovače zo série IPX sú ideálne pre aplikácie inštalácie, ako sú napr. štadióny, arény, koncertné sály, divadlá a iné aplikácie, ktoré vyžadujú viackanálové zosilňovače s vysokým výkonom a komplexným spracovaním reproduktorov.

Integrovaný DSP môže bežať buď na 48 kHz, alebo na 96 kHz, vrátane FIR Drive. Okrem analógových vstupov sú k dispozícii aj vstupy siete Dante a OCA prostredníctvom OMNEO.

Každý kanál môže byť ovládaný individuálne v režime nízkej impedancie alebo v režime Direct Drive 70V/100V.

Technické špecifikácie:

• Normálny režim:
  • 4 x 1300W @ 2Ω
  • 4 x 1500W @ 2.7Ω
  • 4 x 1250W @ 4Ω
  • 4 x 1250W @ 8Ω
• Mostový režim:
  • 2 x 2600W @ 4Ω
  • 2 x 2500W @ 8Ω
• Paralelný režim:
  • 2 x 2500W @ 2Ω
  • 2 x 3000W @ 2.7Ω
  • 2 x 2500W @ 4Ω
  • 2 x 1250W @ 8Ω
• Paralelne-spojený režim:
  • 5200W @ 2Ω
  • 6000W @ 2.7Ω
  • 5000W @ 4Ω
  • 5000W @ 8Ω
• Zisk napätia:
  • Režim Low-Z, ref. 1 kHz 32.0 dB, nastaviteľný 20.0 &mdash. 44.0 dB
  • Režim Direct Drive 33.2 / 36.2 / 39.2 / 42.2 dB pre 70 / 100 / 140 / 200 V
• Citlivosť vstupu:
  • Režim Low-Z, Max. Výstupné napätie 10.7 dBu (2.66 V), nastaviteľný -1.3 - 22.7 dBu
  • Režim Direct Drive 6 dBu (1.55 V), fixné
  • THD 3 dB pod maximom, AES17, 1 kHz
  • DIM 100 3.15 kHz, 15 kHz
  • IMD-SMPTE, 60 Hz, 7 kHz
  • Crosstalk ref. 1 kHz, 12 dB pod Max, 8 Ohm
  • Frekvenčná odozva, ref. 1 kHz, analógový vstup na výstupe reproduktora 20 Hz až 20 kHz (±0.5 dB)
  • Faktor tlmenia, 20 Hz až 200 Hz, 8 ± >. 400
  • trieda D, fixná frekvencia
  • Oznamovací pomer signál/šum
  • Analógový vstup A 112 dB
  • Digitálny vstup A 115 dB
  • Šum výstupu
  • Analógový vstup A -70 dBu
  • Digitálny vstup A < -73 dBu
• Pripojiteľnosť:
  • Analógový audio vstup/Thru
  • Typ 2 x Euroblock s 6 pinmi, samica
  • Maximálna úroveň vstupu +21 dBu
  • Vstupná impedancia, vyvážená aktívna 20 kOhm
  • Referenčná úroveň rovná digitálnemu vstupu +21 dBu pre 0 dBFS
  • Výstup reproduktora: 1 x Euroblock s 8 pinmi, 6 mm, samec
• Všeobecné:

  • Menovitá spotreba energie 700 W
  • 1/8 Maximálny výkon výstupu pri 4 Ohm 900 W
  • Režim nečinnosti (bez vstupného signálu) 75 W
  • Režim standby
  • Rozmery: 483 x 88.1 x 514.2 mm
  • Hmotnosť: 14.3 kg
• Spracovanie digitálneho signálu:
  • Vzorkovacia frekvencia 48 kHz / 96 kHz, synchronizované OMNEO/Dante
  • oneskorenie/latencia signálu Analógový vstup na výstupe reproduktora, 48 kHz/96 kHz 0.70 ms / 0.53 ms
  • Latencia siete Dante typ. 1.00 ms
• Spracovanie signálu:
  • User EQ s 12 filtrami na kanál, voliteľné ako PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass & Notch
  • oneskorenie používateľa 0 až 2000 ms na kanál
  • Array EQ 5 filtrov na kanál, voliteľné ako PEQ, LoShelv, Hi-Shelv, LoShelvQ, HiShelvQ, Hi-Pass, Lo-Pass a All-Pass
  • oneskorenie matice 0 až 500 ms na kanál
  • Speaker EQ 10 filtrov na kanál, voliteľné ako PEQ, LoShelv, Hi-Shelv, Hi-Pass, Lo-Pass a All-Pass
  • Reproduktor X-Over Hi-Pass a Lo-Pass na kanál dB, 6/12/18/24/30/36/42/48 dB Bessel/ Butterworth, 12/24/48 Linkwitz-Riley. oneskorenie zarovnania, 0 až 20 ms na kanál
  • Reproduktor FIR Až 1025 taps, lineárny fázový filter, lineárny Brickwall X-Over
• Sieť:
  • Typ 2 x Neutrik EtherCON/RJ45, PRIMÁRNY/SECUNDÁRNY redundantný
  • Všeobecne 1000base-T/100base-TX, integrovaný prepínač
  • Analógové audio vstupy siete 8 kanálov, 48/96 kHz, formát OMNEO/Dante
  • Audio výstupy siete (monitor) 2 kanály, 48/96 kHz, formát OMNEO/Dante
  • Sieťový vstup 1 x Neutrik powerCON-HC
• Port ovládania GPIO:
  • Typ 1 x Euroblock s 8 pinmi, samica
  • Porty a režimy prevádzky 3 x GPIO, prepínateľné Analógový vstup/Digitálny vstup/Digitálny výstup
  • Rozsah analógového vstupu 0 V až +13 V, vstupný odpor 40 kOhm
  • Limity digitálneho vstupu ON:
  • VYPNUTÉ: >. 2.0 V, Interný Pull Up (10 kOhm)
  • Digitálne výstupy ON: Prepínateľný výstup na GND, max. 200 mA
  • VYPNUTÉ: Open Collector (40 kOhm na GND)
  • Referenčné výstupné napätie +10 V, max. 200 mA, s ochranou proti skratom

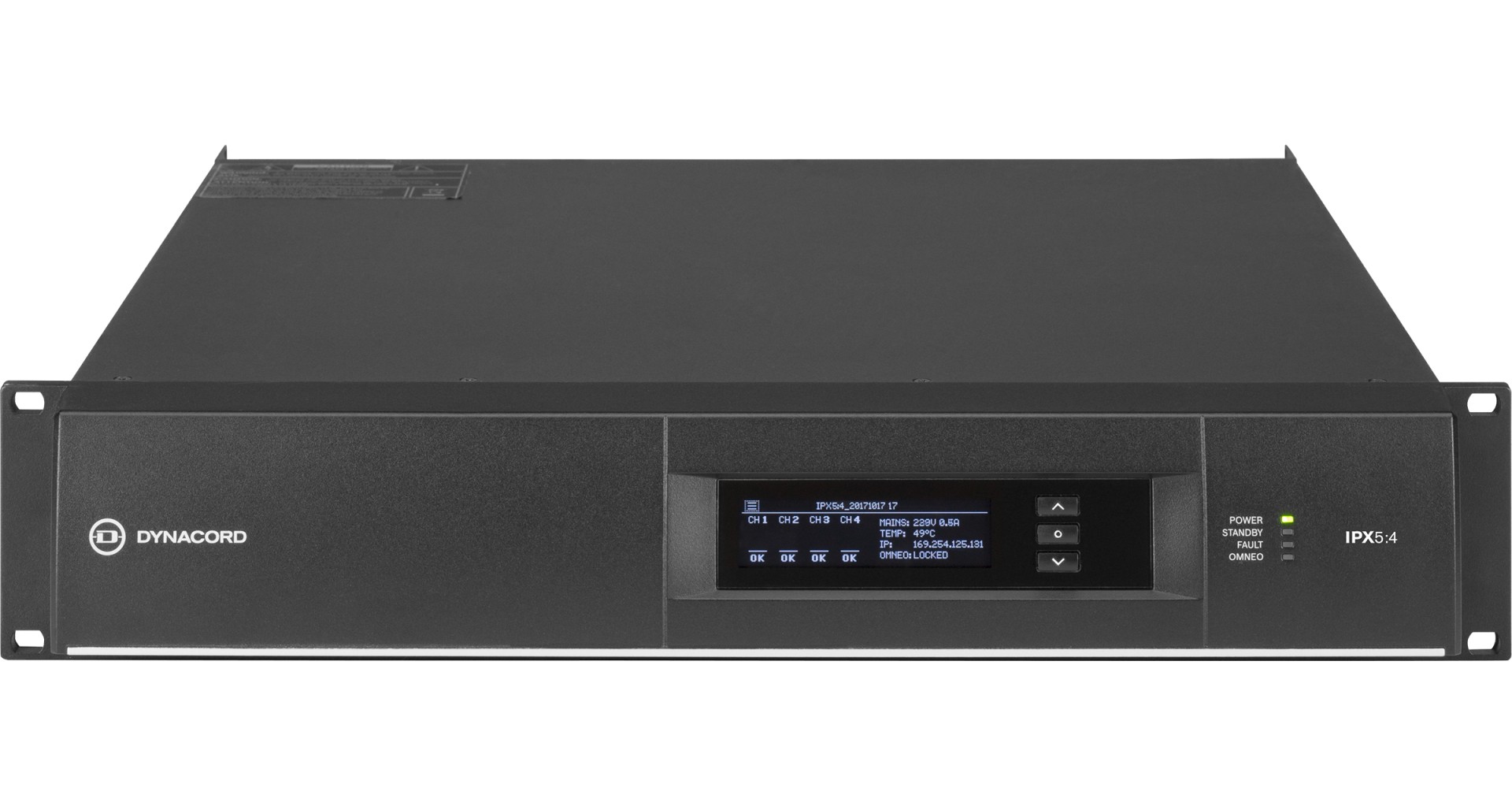

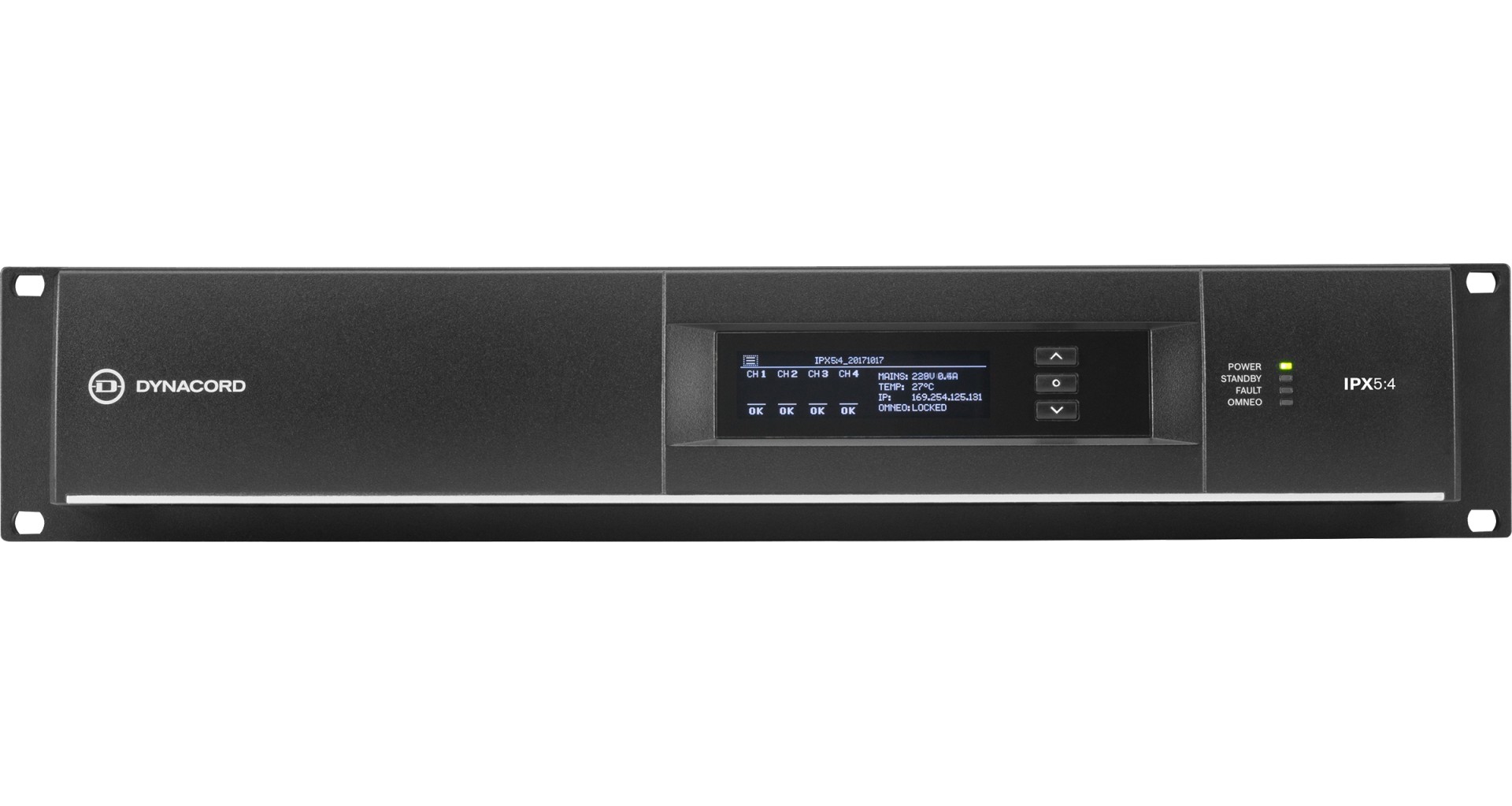

• Užívateľské rozhranie:
  • OLED displej čiernobiely 256 x 64
  • Indikátory na prednom paneli 4 x LED indikátory stavu (POWER, STANDBY, FAULT, OMNEO)
  • Ovládacie prvky na prednom paneli 3 tlačidlá (HORE, ENTER, DOLU)

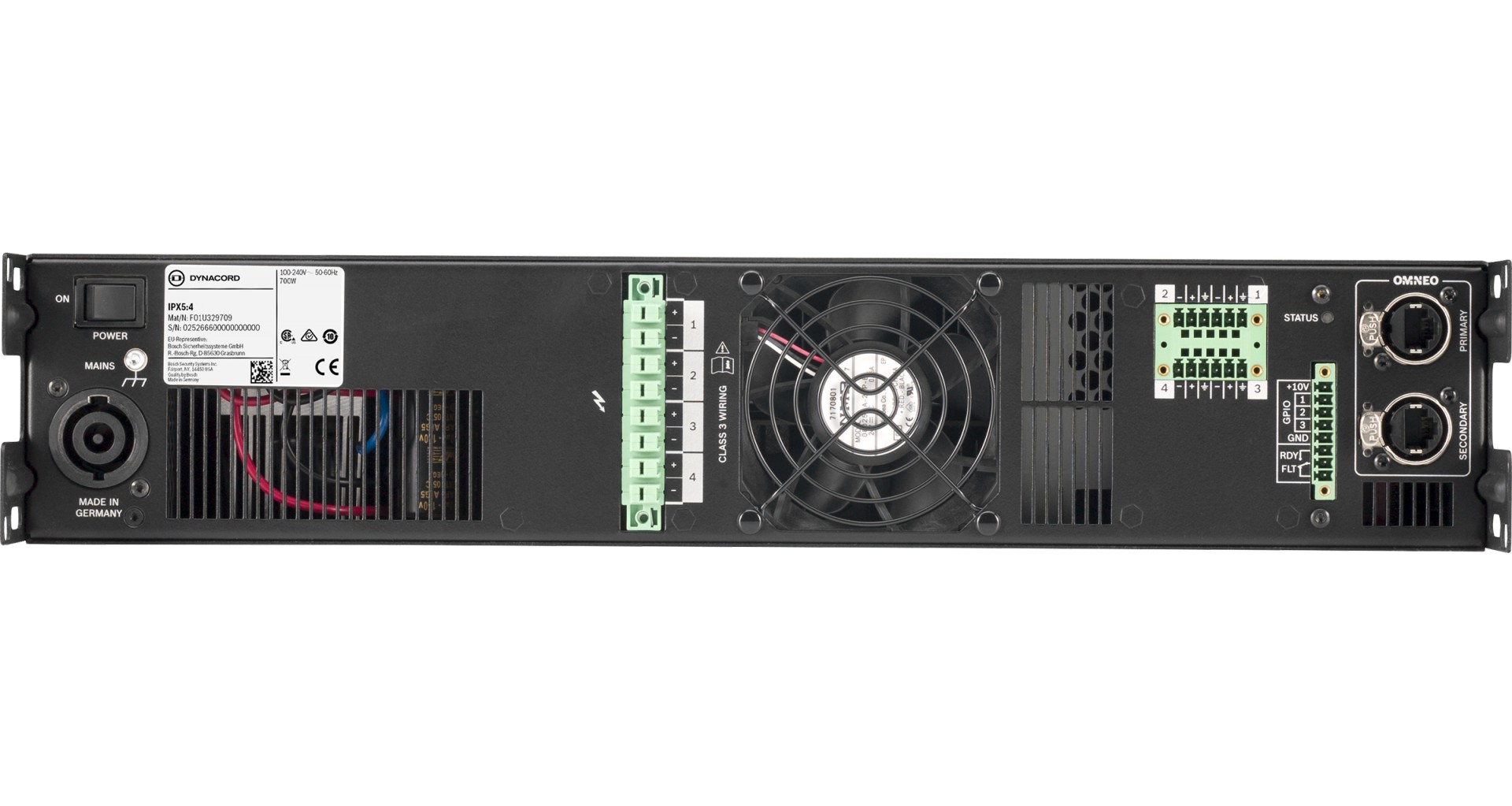

  • Indikátory na zadnom paneli 1 x LED indikátor stavu (STATUS)
  • Ovládacie prvky na zadnom paneli: Prepínač siete
  • Požiadavky na napájanie 100 V až 240 V, 50 Hz až 60 Hz AC
