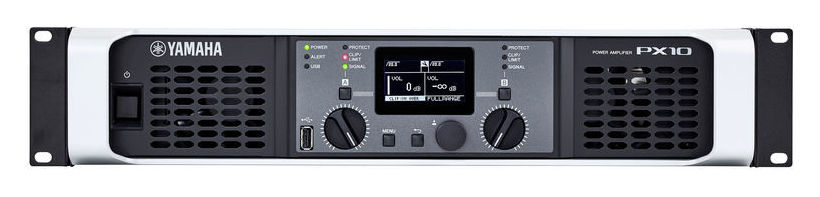

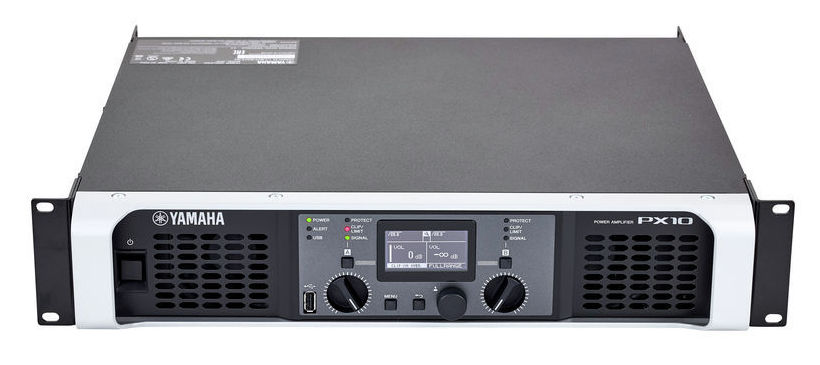

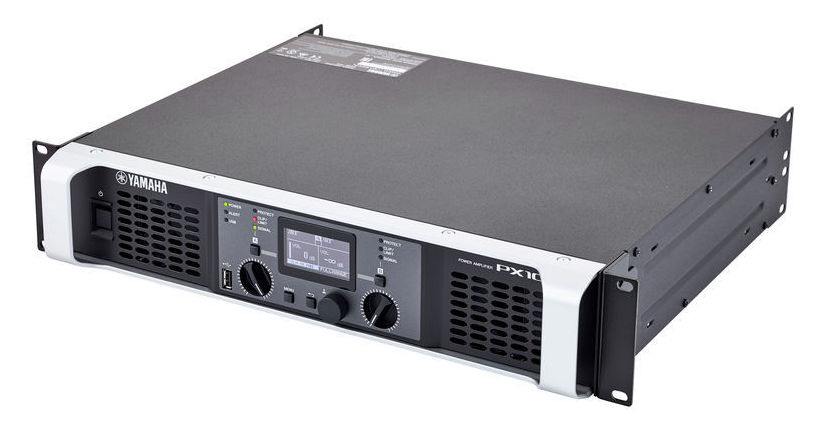

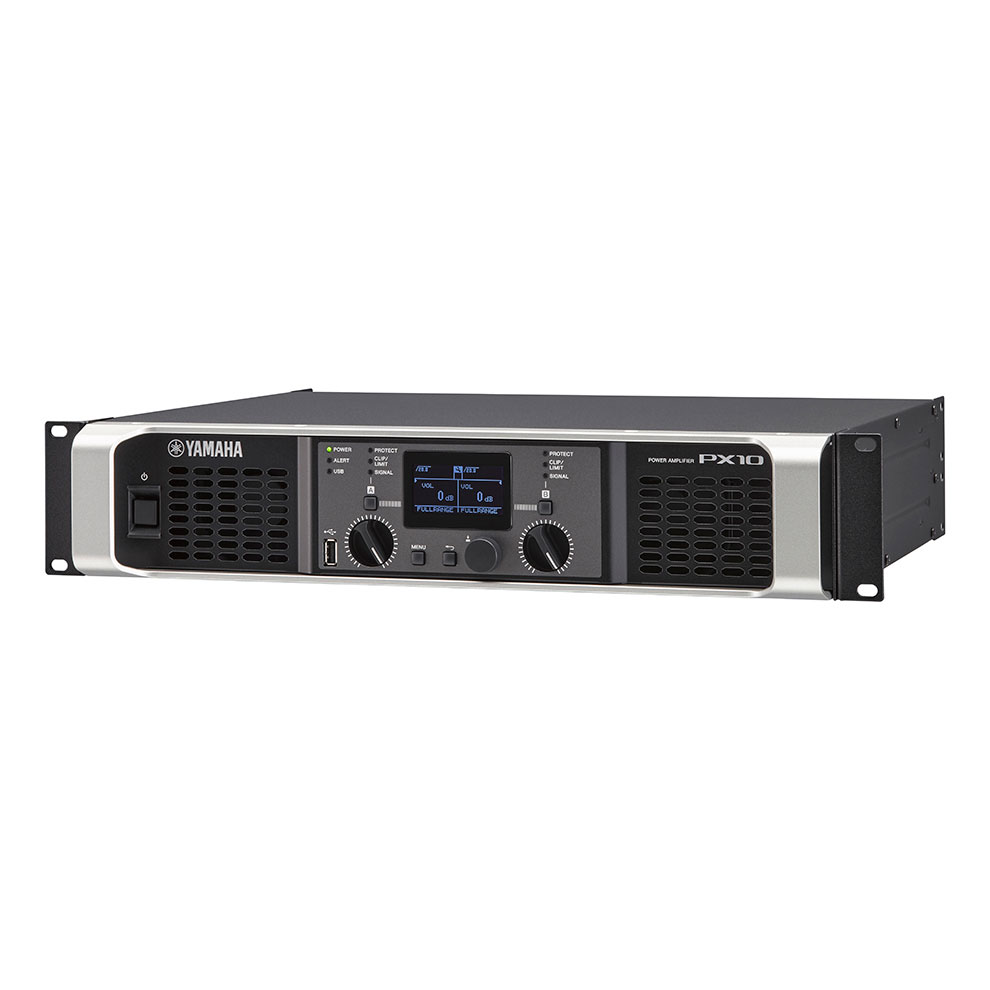

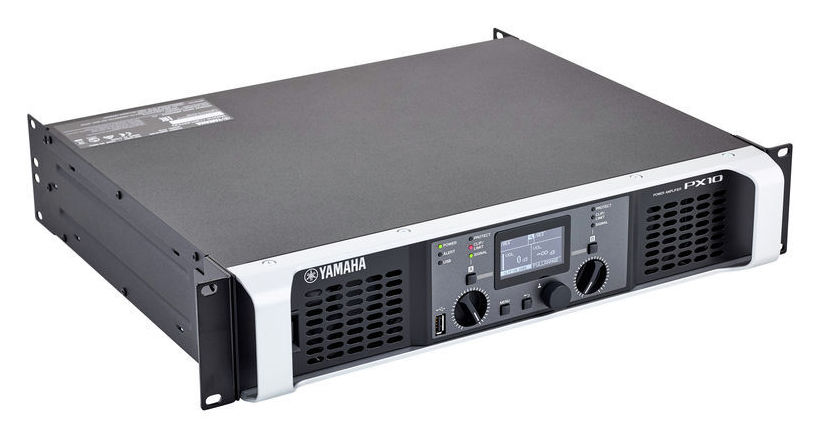

Yamaha PX10

Yamaha PX10 - cyfrowy wzmacniacz mocy, który łączy inteligentne przetwarzanie z dużą mocą wyjściową 1000W x 2 przy 8Ω / 1200W x 2 przy 4Ω. Klasa D, z niestandardowym LSI, wbudowany elastyczny PEQ, crossover, filtry, opóźnienie i funkcje limitera. Oferuje presety głośników dla optymalnej wydajności głośników, funkcje DSP, przetwarzanie typu D-contour.

Specyfikacje techniczne:

• Moc wyjściowa: 1kHz Non-clip 20msec Burst przy użyciu obu kanałów:
  • 8Ω - 1000W x 2
  • 4Ω - 1200W x 2
  • 2Ω - 700W x 2
• Częstotliwość próbkowania: 48kHz
• Konwertery A/D D/A: 24-bit linear, 128 razy nad próbkowaniem
• Całkowite zniekształcenia harmoniczne: 0.1% (1kHz, 10W), 0.3% (1kHz przy połowie mocy)
• Pasmo przenoszenia: ±1.0dB (1W, 8Ω, 20Hz do 20kHz)
• Stosunek sygnał/szum: 101dB (ważone A, 8Ω, ustawienie Gain = +14dBu)
• Przenikanie: mniej niż -60dB (przy połowie mocy, 8Ω, 1kHz, maksymalny poziom wejścia 150Ω shunt)
• Wzmocnienie napięcia/Wrażliwość:
  • 8Ω przy maksymalnej głośności: 32.0dB/+9.3dB (ustawienie Gain: 32dB), 26.0dB/+15.3dB (ustawienie Gain: 26dB), 37.3dB/+4dB (ustawienie Gain: +4dB), 27.3dB/+14dB (ustawienie Gain: +14dB)
• Maksymalne napięcie wejściowe: +24dB
• Impedancja wejściowa: 20kΩ (zrównoważona), 10kΩ (niezrównoważona)

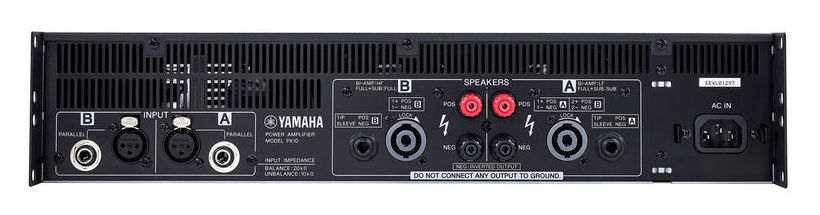

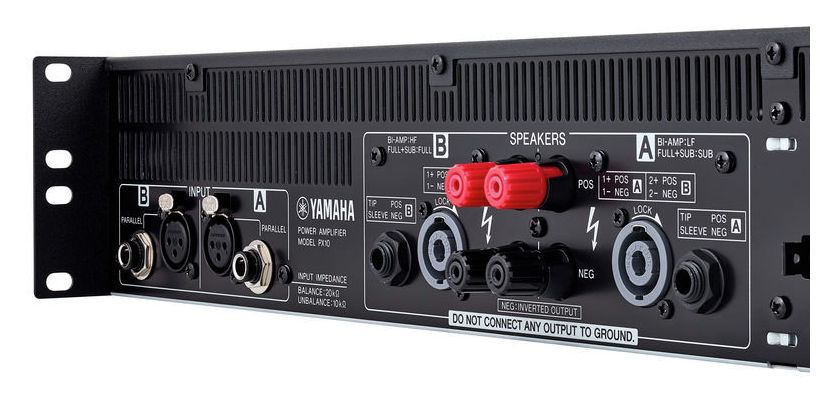

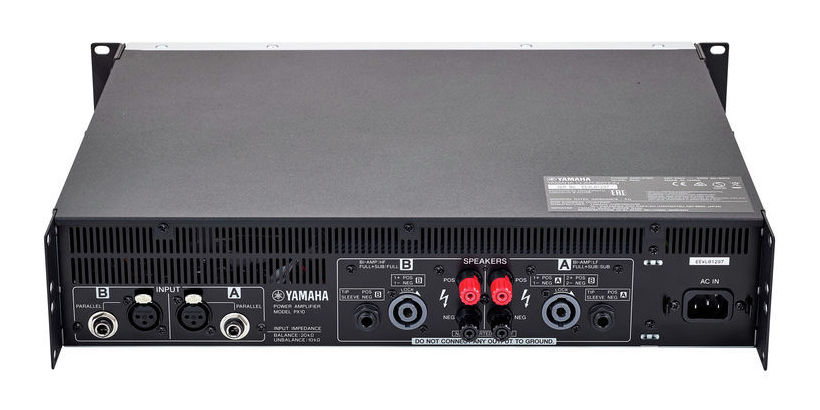

• Złącza wejściowe/wyjściowe:
  • Wyjście dla głośników: Neutrik speakON NL4 x2, Binding post x2 pary, 1/4" jack (TS) x2
  • Wejście liniowe: XLR-3-31 x2, 1/4" jack stereo (TRS) x2
  • Inne: port USB 2.0 Standard-A (żeńskie) do zapisywania/ładowania aktualizacji presetów głośników, aktualizacja oprogramowania układowego z pamięcią USB; złącze zasilania AC x1

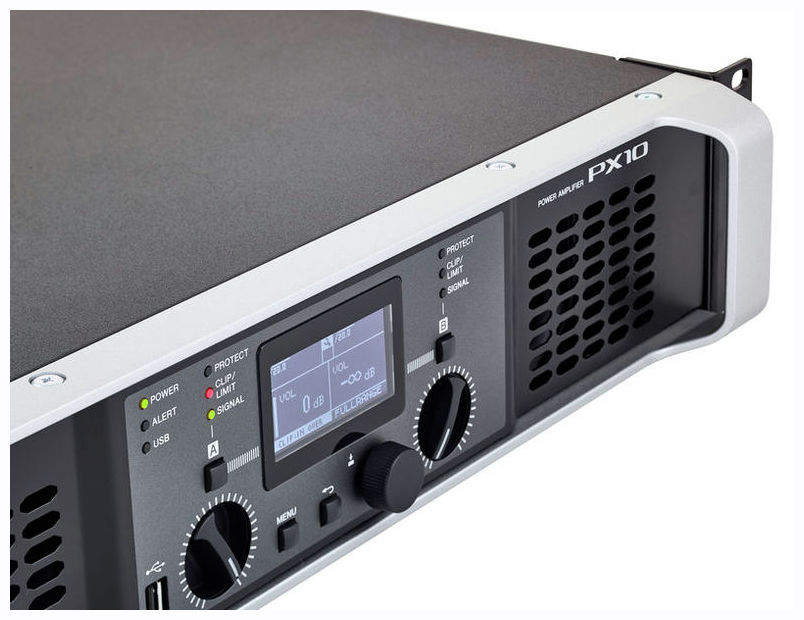

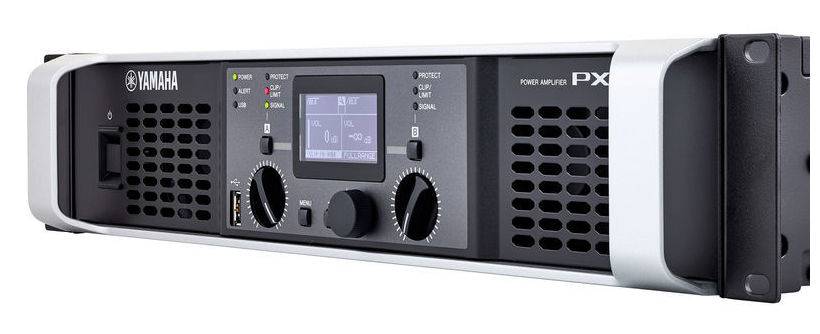

• Wskaźniki: POWER x1 (Zielony), ALERT x1 (Czerwony), USB x1 (Zielony), PROTECT x2 (Czerwony), CLIP/LIMIT x2 (Czerwony), SIGNAL x2 (Zielony); wskaźniki mają również funkcję Auto LED off.
• Procesory:
  • Sumowanie wejścia; D-CONTOUR(FOH/MAIN, MONITOR, OFF); Opóźnienie(0 - 74msec); HPF/LPF(frekfencja odcięcia 20Hz~20kHz z kontrolą polaryzacji); procesory głośników (PEQ z 6 pasmami + Limiter + Opóźnienie)
  • Opóźnienie: 1.5 msec (wejście analogowe do głośników)
  • Presety: 8 presetów wzmacniacza użytkownika (presety fabryczne): presety dla pasywnych głośników Yamaha)
• Obwody ochronne:
  • Ochrona przed przeciążeniem:
    • POWER switch on/off: Wyjście wyciszone;
    • Ochrona napięcia wyjściowego: ograniczenie przy nadmiernym napięciu, konfigurowalne przez użytkownika, dla W i presetów głośników;
    • DC-fault: wyłączenie zasilania (nie uruchamia się automatycznie)
  • Ochrony wzmacniacza:
    • Termiczne: limiter wyjścia (automatyczne uruchomienie) → Wyjście wyciszone (automatyczne uruchomienie);
    • Nadprąd: Wyjście wyciszone (automatyczne uruchomienie);
    • Nadmiar napięcia: Ogranicznik wyjścia (automatyczne uruchomienie);
    • Zintegrowany ogranicznik mocy: Ogranicznik wyjścia (automatyczne uruchomienie)
  • Ochrony zasilania
    • Termiczne: Ogranicznik wyjścia (automatyczne uruchomienie) → odłączenie zasilania;
    • Nadmiar napięcia: odłączenie zasilania;
    • Nadprąd: odłączenie zasilania
• Klasa wzmacniacza: Klasa D, zrównoważony obwód wyjściowy (BTL)
• Chłodzenie: wentylator z regulacją chłodzenia w 16 stopniach x 2, obwód powietrza z przodu do tyłu
• Wymagania zasilania: 220V-240V 50Hz/60Hz
• Zużycie energii: 310W (1/8 maksymalnej mocy, 4Ω, szum różowy na wszystkich kanałach), 60W (4Ω, w stanie spoczynku)
• Wymiary (WxHxD): 480 x 88 x 388mm
• Waga: 7.4 kg
• Akcesoria: pokrywa USB, instrukcja obsługi, karta techniczna, kabel zasilający AC (2.0m) x 1
• Optymalna temperatura użytkowania: 0°C do +60°C
