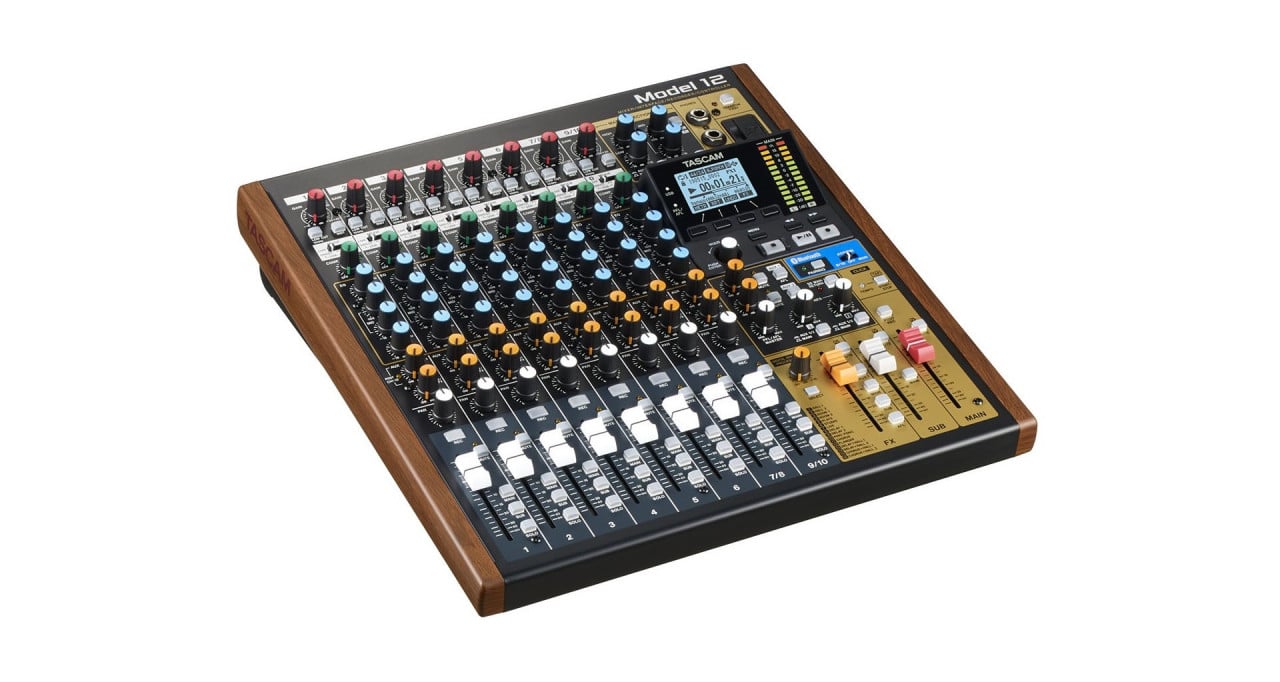

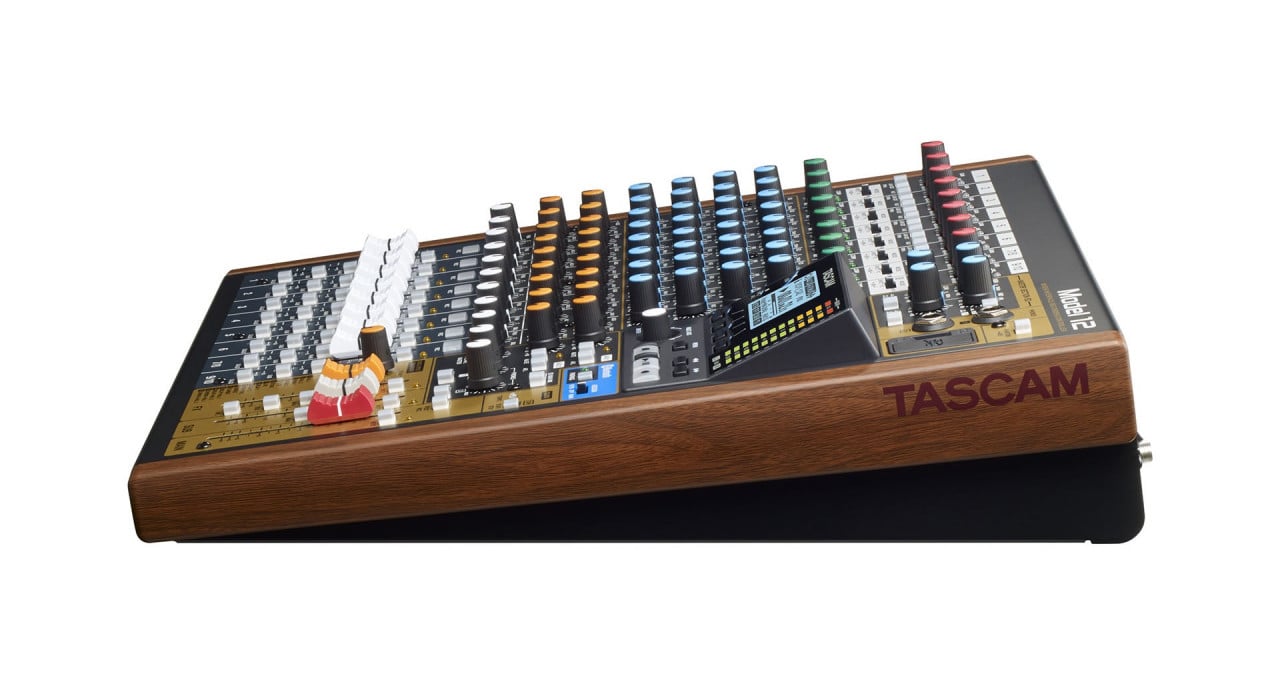

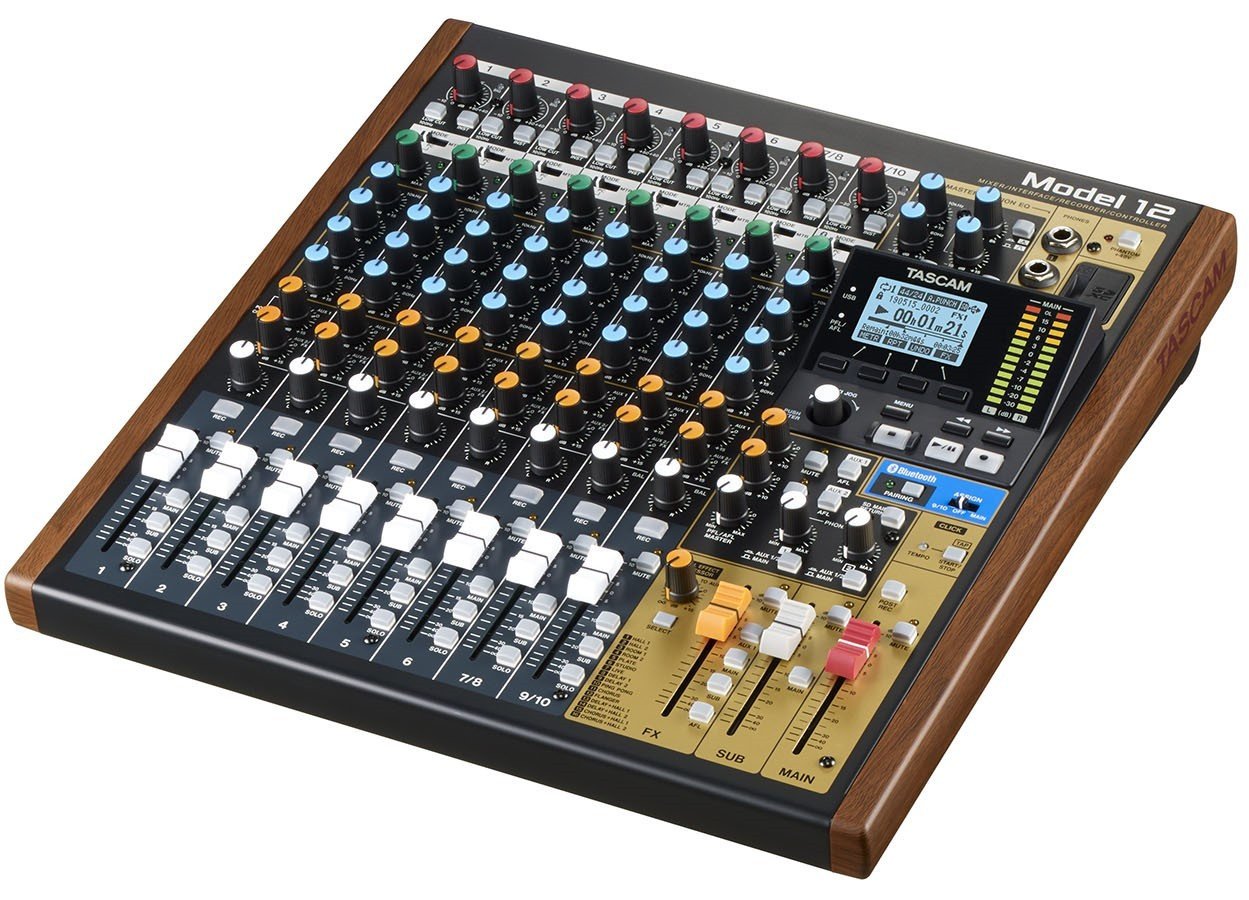

Model 12 ist ein kompakter Analogmischer mit 12 Kanälen, all-in-one, ideal für Musikproduktion, Multimedia oder Podcasts. Zudem ist er auch ein USB-Audio/MIDI-Interface mit DAW-Controller-Funktionen.
Speicher
- SD (512 MB – 2 GB)
- SDHC (4–32 GB)
- SDXC (64–512 GB)
- Dateisystem: FAT16 (SD), FAT32 (SDHC), exFAT (SDXC)
- Aufnahmeformat: WAV (BWF, maximale Dateigröße: 2 GB)
- Wiedergabeformate: WAV (BWF)
- Abtastrate: 44,1 kHz, 48 kHz
- Audioauflösung: 16 Bit, 24 Bit
- Aufnahmekanäle: max. 12 Kanäle (10 Eingänge + Stereo-Mix)

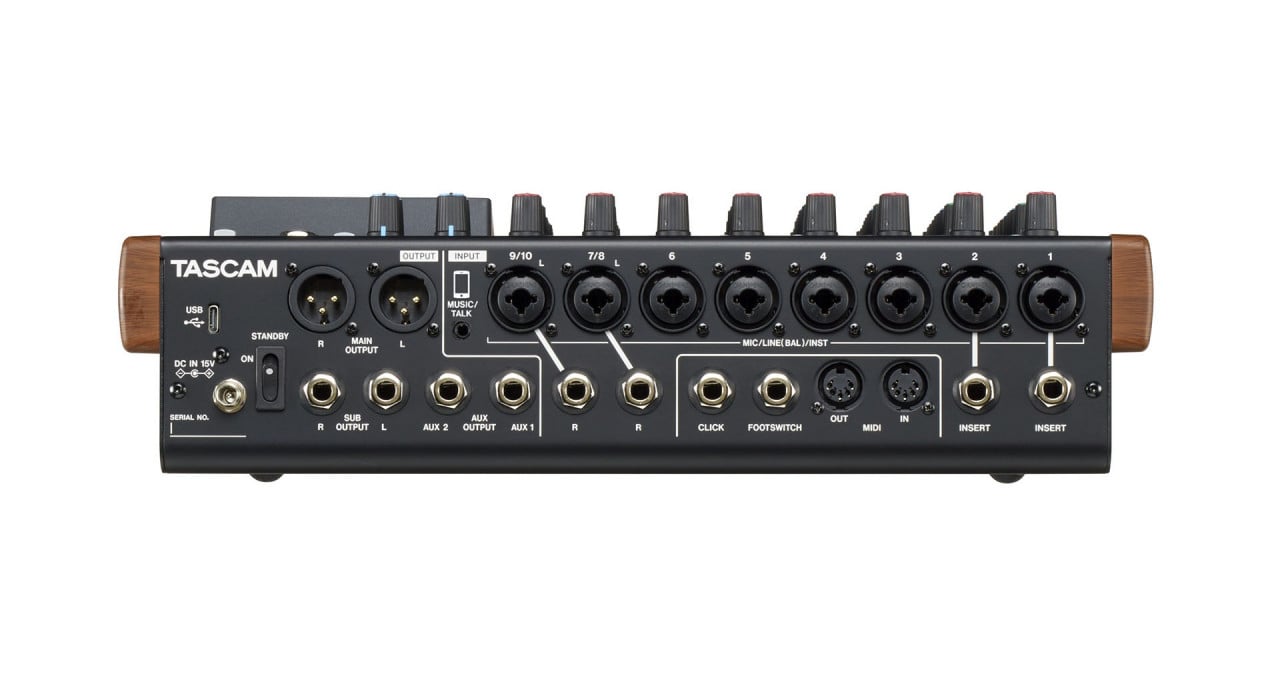

Audio-Eingänge und -Ausgänge
- Microfoneingänge (CH 1–6, 7/8, 9/10)
- XLR-3-31, symmetrisch
- Nennpegel: -8 dBu
- Maximaler Eingangspegel: +10 dBu
- Minimaler Eingangspegel: -58 dBu
- Gain-Bereich: 0-50 dB
- Eingangsimpedanz: 1,8 kΩ
Line-Eingänge (CH 1–10): 6,3 mm TRS-Klinke, symmetrisch
- Nennpegel: +4 dBu
- Maximaler Eingangspegel: +22 dBu
- Gain-Bereich:
- –10 dB bis +40 dB (CH 1–6)
- –20 dB bis +30 dB (CH 7/8, 9/10)
- Eingangsimpedanz: 22 kΩ
Instrumenteneingänge (CH 1–6, 7, 9):
- 6,3 mm TS-Klinke, unsymmetrisch
- Nennpegel: -4,2 dBV
- Maximaler Eingangspegel: +13,8 dBV
- Eingangsimpedanz: 1 kΩ
Inserts (CH 1–2)
- 6,3 mm TRS-Klinke
- Nennpegel: 0 dBu
- Maximaler Eingangspegel: +18 dBu
- Eingangsimpedanz: 5 kΩ
- Nennpegel Ausgang: 0 dBu
- Maximaler Ausgangspegel: +18 dBu
- Ausgangsimpedanz: 100 Ω
Music/Talk-Eingang (CH 9/10)
- Mini TRRS-Buchse 3,5 mm, unsymmetrisch
- Maximaler Eingangspegel: +8 dBV
- Nennpegel: -10 dBV
- Eingangsimpedanz: 10 kΩ
Hauptausgang
- XLR-3-32, symmetrisch
- Nennpegel Ausgang: +4 dBu
- Maximaler Ausgangspegel: +22 dBu
- Ausgangsimpedanz: 200 Ω
Sub- und Aux-Ausgänge
- 6,3 mm TRS, symmetrisch
- Nennpegel Ausgang: -2 dBu
- Maximaler Ausgangspegel: +16 dBu
- Ausgangsimpedanz: 200 Ω
- Kopfhörerausgang 1/2: 6,3 mm Klinke
- Maximale Ausgangsleistung: 45 mW + 45 mW (bei 32 Ω)
- Arbeitsimpedanz: 16–600 Ω
USB-Spezifikationen
- Verbindung: USB Typ C
- Übertragungsformat: USB 2.0 Hochgeschwindigkeit
USB-Audio-Spezifikationen
- Abtastrate: 44,1 kHz, 48 kHz
- Audioauflösung: 16 Bit / 24 Bit
- Eingänge: 12 Audiokanäle (Ausgang vom Model 12)
- Ausgänge: 10 Audiokanäle (Eingang zum Model 12)
Systemanforderungen
Windows
- Kompatibel mit Windows mit USB 2.0-Port
- Prozessor: Dual-Core / 2 GHz oder schneller
- RAM: 2 GB oder mehr
- Treiber: USB 2.0 Audio Class, ASIO 2.0, WDM (MME)
- Bildschirmauflösung 1280 × 800 oder höher
Mac
- Apple Mac mit USB 2.0-Port
- Prozessor: Dual-Core / 2 GHz oder schneller
- RAM: 2 GB oder mehr
- Treiber: Core Audio
- Bildschirmauflösung: 1280 × 800 oder höher
iOS/iPadOS
- Treiber: Core Audio für iPhone/iPad
EQ
- Low Cut: 100 Hz, –12 dB/Okt.
- High Cut: 10 kHz, ±15 dB
- Mid Cut: Variabel 100 Hz - 8 kHz, ±15 dB (Mono) / Fest 600 Hz, ±15 dB (Stereo), Q = 0.5
Master EQ
- High: 10 kHz, ±15 dB
- Mid (Peaking): Variabel 100 Hz - 8 kHz, ±15 dB, Q = 0.5/5
Audio-Performance:
- Ausgangsrauschen: –103 dBu
- EIN: –128 dBu
- THD+N:
- Frequenzgang: 20 Hz - 20 kHz, +0.1/–0.15 dB (MIC IN-> MAIN OUT)
- Übersprechen: 95 dB
Maximaler Gain
- 74 dB (MIC zu MAIN OUT)
- 50 dB (Mikrofon zu INSERT OUT)
- 74 dB (MIC zu SUB OUT)
- 75 dB (MIC zu AUX 1/2 OUT)
- 24 dB (USB/SD zu MAIN OUT)
Phantomspannung: DC 48 V
- Stromversorgung: AC-Adapter Tascam (inklusive, Eingangsspannung AC 100–240 V, 50/60 Hz)
- Energieverbrauch: 16 W
- Abmessungen: 343 mm × 360 mm × 99 mm
- Gewicht: 4,3 kg
- Betriebstemperaturbereich: 5–35 °C
- Inklusive Zubehör: AC-Adapter (Tascam PS-M1524), USB Typ C auf A-Kabel, TRRS-Kabel, Benutzerhandbuch, TASCAM ID Aufnahmeratgeber
