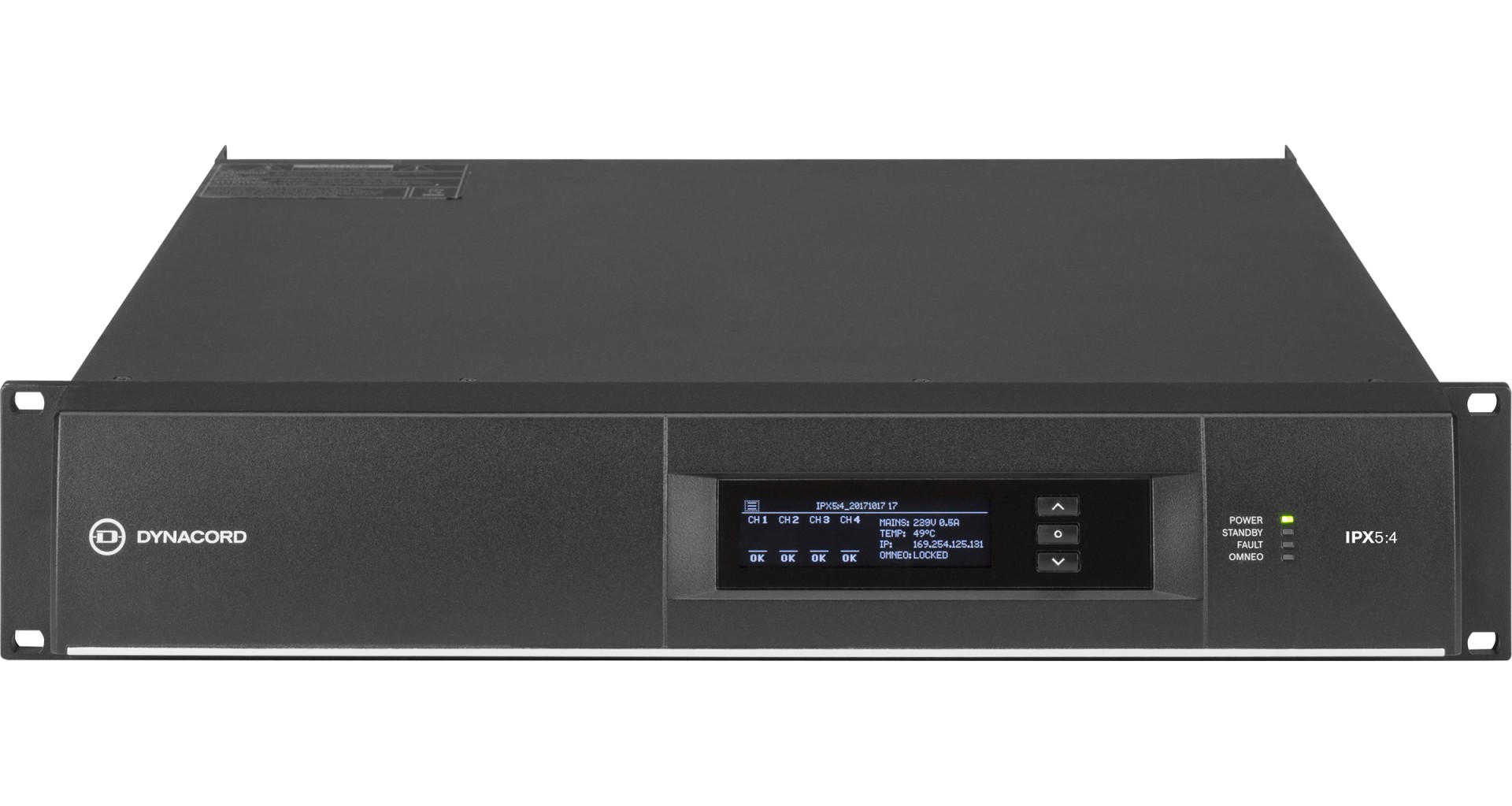

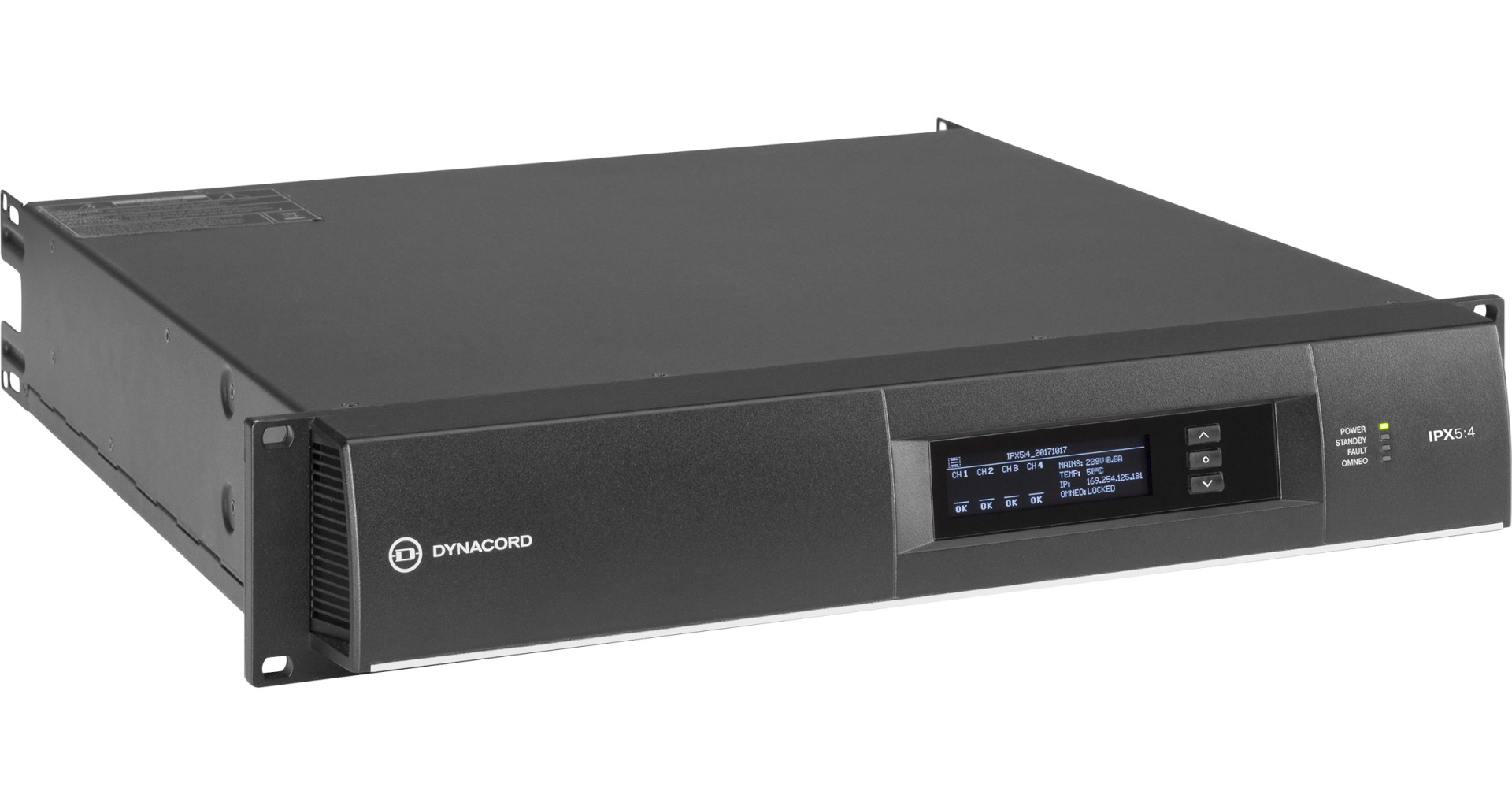

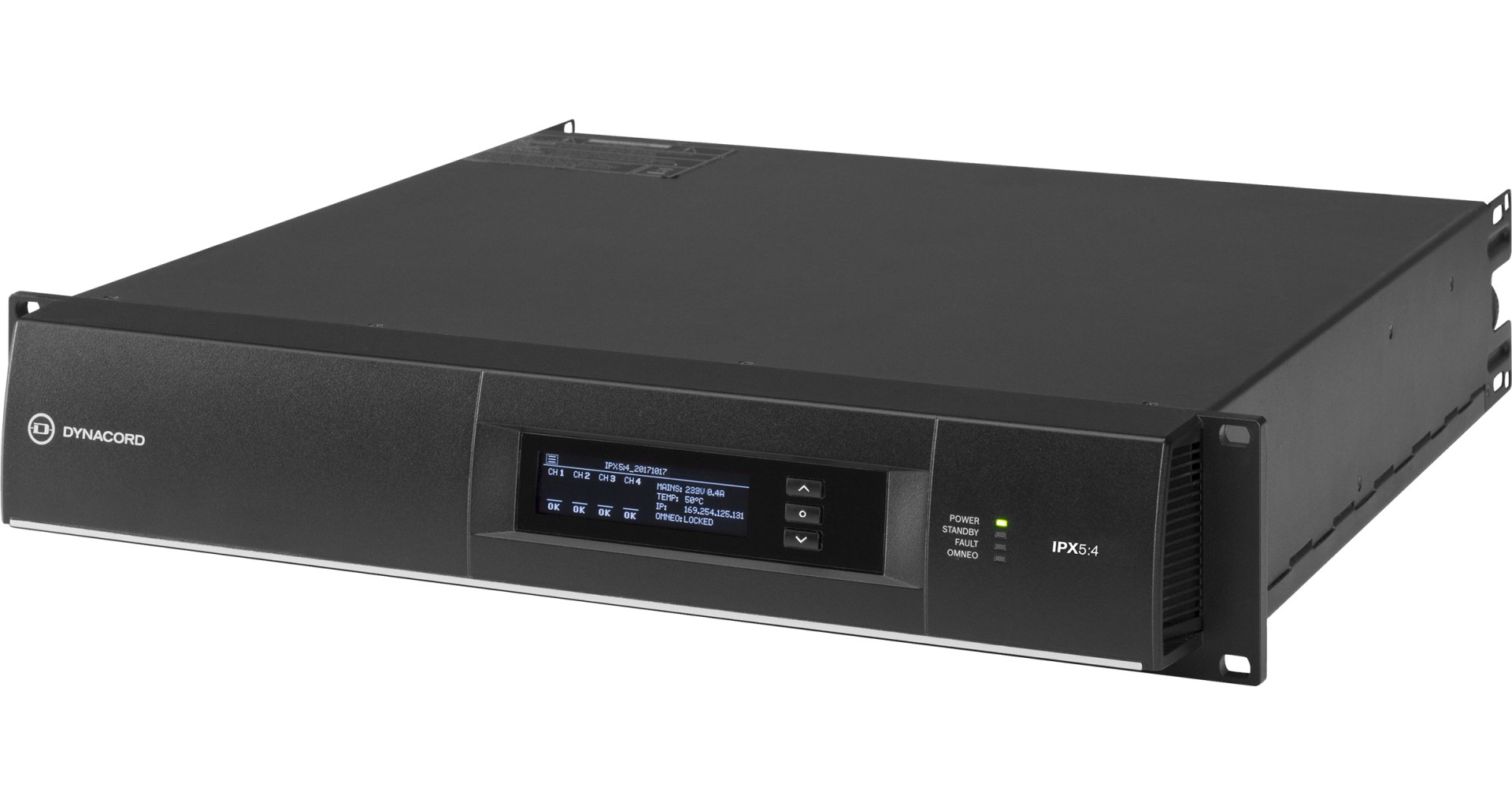

Dynacord IPX5:4

Dynacord IPX5:4 - Zesilovače ze série IPX jsou ideální pro instalace, jako jsou např. stadiony, arény, koncertní sály, divadla a další aplikace, které vyžadují vysoce výkonné víc kanálové zesilovače s komplexním zpracováním reproduktorů.

Integrovaný DSP může běžet buď na 48 kHz, nebo na 96 kHz, včetně FIR Drive. Kromě analogových vstupů jsou k dispozici také síťové vstupy Dante a OCA prostřednictvím OMNEO.

Každý kanál může být individuálně ovládán v režimu nízké impedance nebo v režimu Direct Drive 70V/100V.

Technické specifikace:

• Normální režim:
  • 4 x 1300W @ 2Ω
  • 4 x 1500W @ 2.7Ω
  • 4 x 1250W @ 4Ω
  • 4 x 1250W @ 8Ω
• Režim Bridge:
  • 2 x 2600W @ 4Ω
  • 2 x 2500W @ 8Ω
• Režim Parallel:
  • 2 x 2500W @ 2Ω
  • 2 x 3000W @ 2.7Ω
  • 2 x 2500W @ 4Ω
  • 2 x 1250W @ 8Ω
• Režim Parallel-Bridged:
  • 5200W @ 2Ω
  • 6000W @ 2.7Ω
  • 5000W @ 4Ω
  • 5000W @ 8Ω
• Napěťový zisk:
  • Režim Low-Z, ref. 1 kHz 32.0 dB, nastavitelný 20.0 &mdash. 44.0 dB
  • Režim Direct Drive 33.2 / 36.2 / 39.2 / 42.2 dB pro 70 / 100 / 140 / 200 V
• Vstupní citlivost:
  • Režim Low-Z, Max. výstupní napětí 10.7 dBu (2.66 V), nastavitelný -1.3 - 22.7 dBu
  • Režim Direct Drive 6 dBu (1.55 V), fixní
  • THD 3 dB pod maximem, AES17, 1 kHz
  • DIM 100 3.15 kHz, 15 kHz
  • IMD-SMPTE, 60 Hz, 7 kHz
  • Krosstalk ref. 1 kHz, 12 dB pod Max, 8 Ohm
  • Frekvenční odezva, ref. 1 kHz, analogový vstup na výstup reproduktoru 20 Hz až 20 kHz (±0.5 dB)
  • Útlumový faktor, 20 Hz až 200 Hz, 8 ± >. 400
  • Třída D, pevná frekvence
  • Poměr signál/šum zesilovače
  • Analogový vstup A 112 dB
  • Digitální vstup A 115 dB
  • Výstupní šum
  • Analogový vstup A -70 dBu
  • Digitální vstup A < -73 dBu

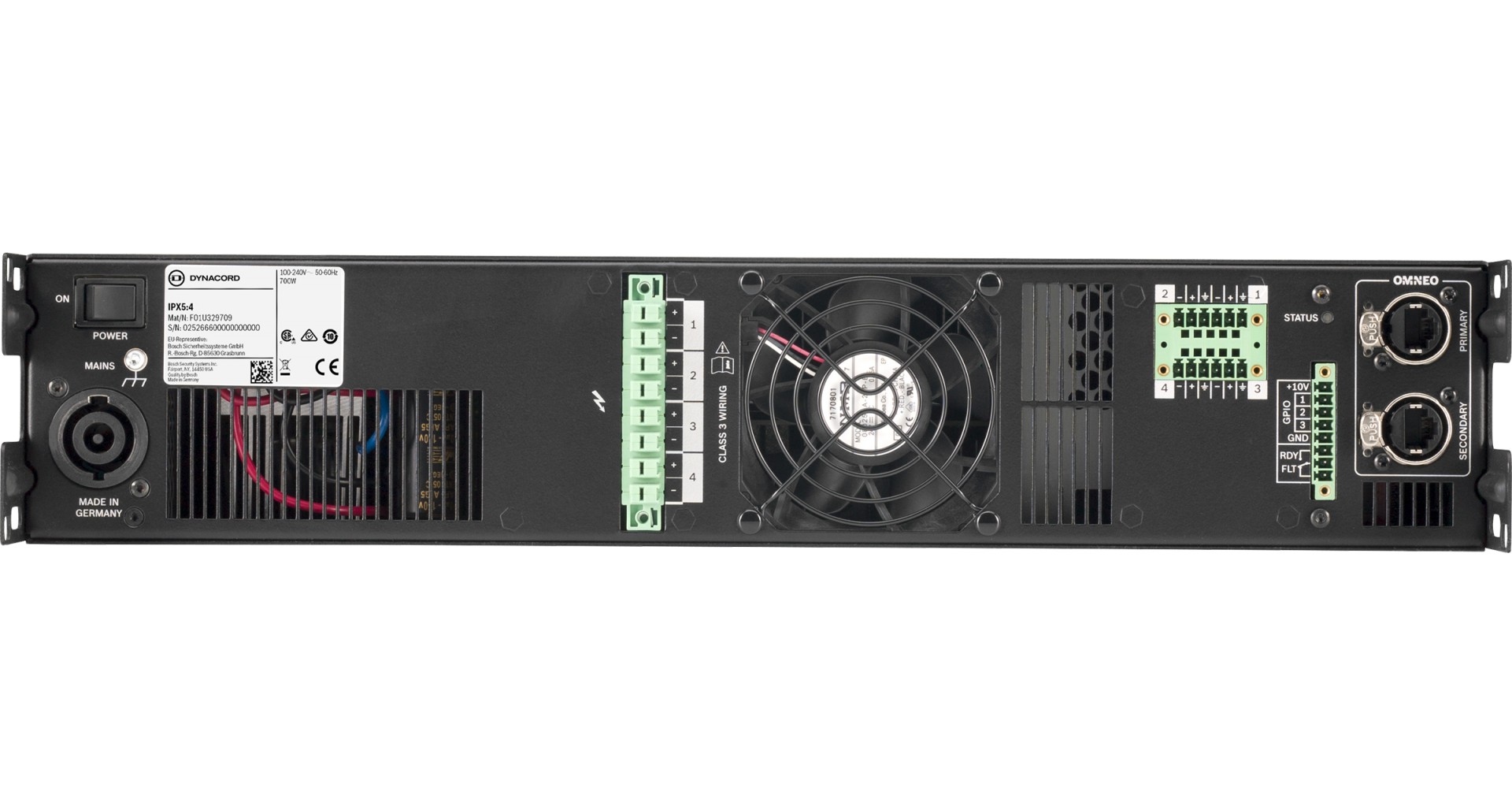

• Konektivita:
  • Analogový audio vstup/Thru
  • Typ 2 x Euroblock s 6 piny, samec
  • Maximální vstupní úroveň +21 dBu
  • Vstupní impedance, aktivní vyvážená 20 kOhm
  • Referenční úroveň rovna digitálnímu vstupu +21 dBu pro 0 dBFS
  • Výstup reproduktoru: 1 x Euroblock s 8 piny, 6 mm, samice
• Obecné:

  • Jmenovitá spotřeba energie 700 W
  • 1/8 Maximální výstupní výkon při 4 Ohm 900 W
  • Režim nečinnosti (bez vstupního signálu) 75 W
  • Režim standby
  • Rozměry: 483 x 88.1 x 514.2 mm
  • Hmotnost: 14.3 kg
• Zpracování digitálního signálu:
  • Vzorkovací frekvence 48 kHz / 96 kHz, synchronizováno OMNEO/Dante
  • Zpoždění/latence signálu Analogový vstup na výstup reproduktoru, 48 kHz/96 kHz 0.70 ms / 0.53 ms
  • Latence sítě Dante typ. 1.00 ms
• Zpracování signálu:
  • Uživatelský EQ s 12 filtry na kanál, volitelné jako PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass & Notch
  • Zpoždění uživatele 0 až 2000 ms na kanál
  • Array EQ 5 filtrů na kanál, volitelné jako PEQ, LoShelv, Hi-Shelv, LoShelvQ, HiShelvQ, Hi-Pass, Lo-Pass a All-Pass
  • Zpoždění matice 0 až 500 ms na kanál
  • Reproduktor EQ 10 filtrů na kanál, volitelné jako PEQ, LoShelv, Hi-Shelv, Hi-Pass, Lo-Pass a All-Pass
  • Reproduktor X-Over Hi-Pass a Lo-Pass na kanál dB, 6/12/18/24/30/36/42/48 dB Bessel/ Butterworth, 12/24/48 Linkwitz-Riley. Zpoždění zarovnání, 0 až 20 ms na kanál
  • Reproduktor FIR Až 1025 taps, lineární fázový filtr, lineární fázový Brickwall X-Over
• Síť:
  • Typ 2 x Neutrik EtherCON/RJ45, PRIMÁRNÍ/SECUNDÁRNÍ redundantní
  • Obecně 1000base-T/100base-TX, integrovaný přepínač
  • Audio vstupy sítě 8 kanálů, 48/96 kHz, formát OMNEO/Dante
  • Audio výstupy sítě (monitor) 2 kanály, 48/96 kHz, formát OMNEO/Dante
  • Vstup sítě 1 x Neutrik powerCON-HC
• GPIO ovládací port:
  • Typ 1 x Euroblock s 8 piny, samec
  • Porty a provozní režimy 3 x GPIO, přepínatelné Analogový vstup/Digitální vstup/Digitální výstup
  • Rozsah analogového vstupu 0 V až +13 V, vstupní odpor 40 kOhm
  • Limity digitálního vstupu ON:
  • VYPNUTO: >. 2.0 V, interní Pull Up (10 kOhm)
  • Digitální výstupy ON: Přepínatelný výstup na GND, max. 200 mA
  • VYPNUTO: Open Collector (40 kOhm na GND)
  • Referenční výstupní napětí +10 V, max. 200 mA, s ochranou proti zkratu

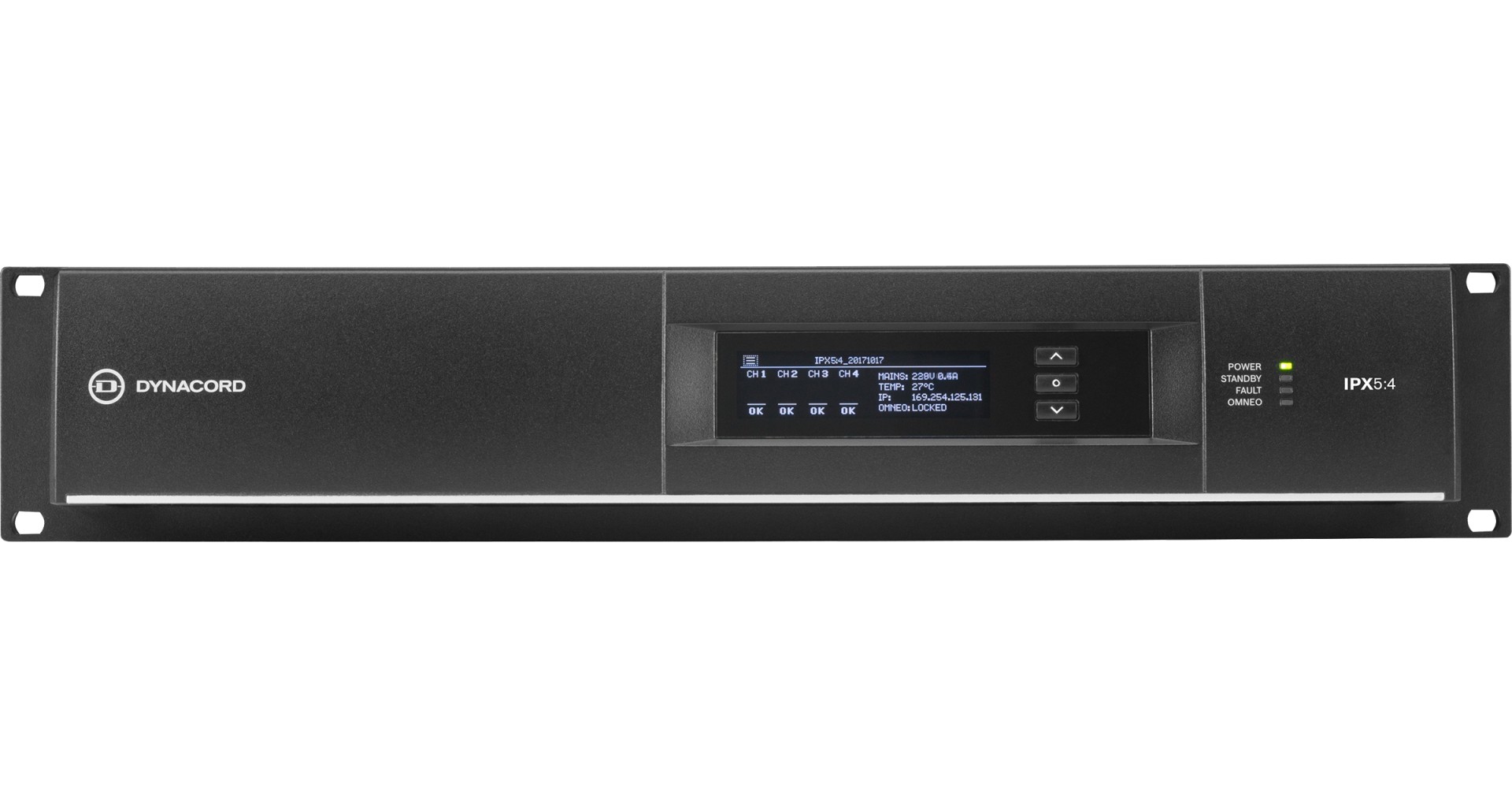

• Uživatelské rozhraní:
  • OLED displej černobílý 256 x 64
  • Indikátory na předním panelu 4 x LED indikátory stavu (POWER, STANDBY, FAULT, OMNEO)
  • Ovládací prvky na předním panelu 3 tlačítka (NAHORU, ENTER, DOLŮ)
  • Indikátory na zadním panelu 1 x LED indikátor stavu (STATUS)
  • Ovládací prvky na zadním panelu: Přepínač sítě
  • Požadavky na napájení 100 V až 240 V, 50 Hz až 60 Hz AC
